网件Obri系列路由器ap模式下Mesh组网

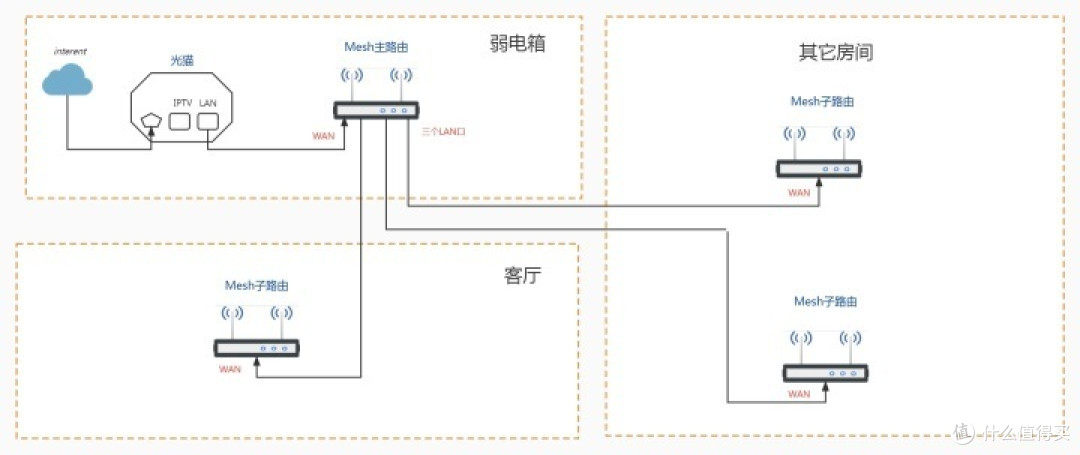

Mesh组网现在已经成了大部分家庭全屋WiFi的一种需求。但常规的Mesh组网中,拓扑方式都是一主多子的方式。Mesh主路由连接光猫,Mesh子路由连接到Mesh主路由。网络拓扑图如下:

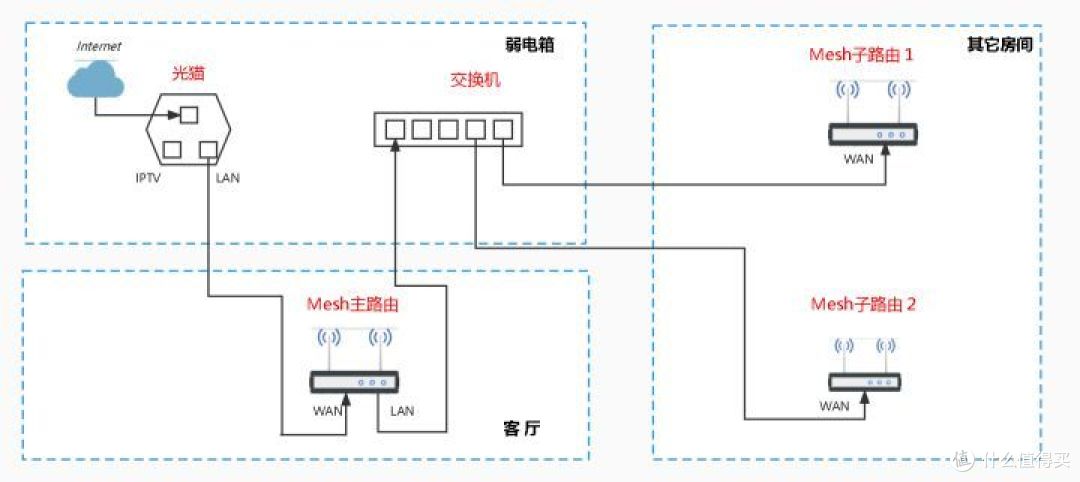

看到上面的两张常规Mesh组网拓扑图,图一比较适合弱电箱大,可以放得下光猫和路由器。而图二则是需要主路由的位置到弱电箱有两根网线才行。
对于客厅和卧室都只有一根网线到弱电箱的用户,而又不想把Mesh主路由放在弱电箱里。是否可以采用Mesh组网呢?(当然还可以用两台VLAN交换机单线复用也可以实现)这时ap模式下Mesh组网就派上用场了。常规的Mesh组网一主多子拓扑方式中,Mesh主路由负责ip分配,nat转换,管控Mesh子路由和终端的接入。而Mesh子路由当ap使用,只负责终端的接入。
而ap模式下的Mesh组网,Mesh主路由也是当ap使用,负责管控Mesh子路由和终端接入。Mesh子路由只负责终端的接入。ap模式的Mesh组网拓扑图如下:

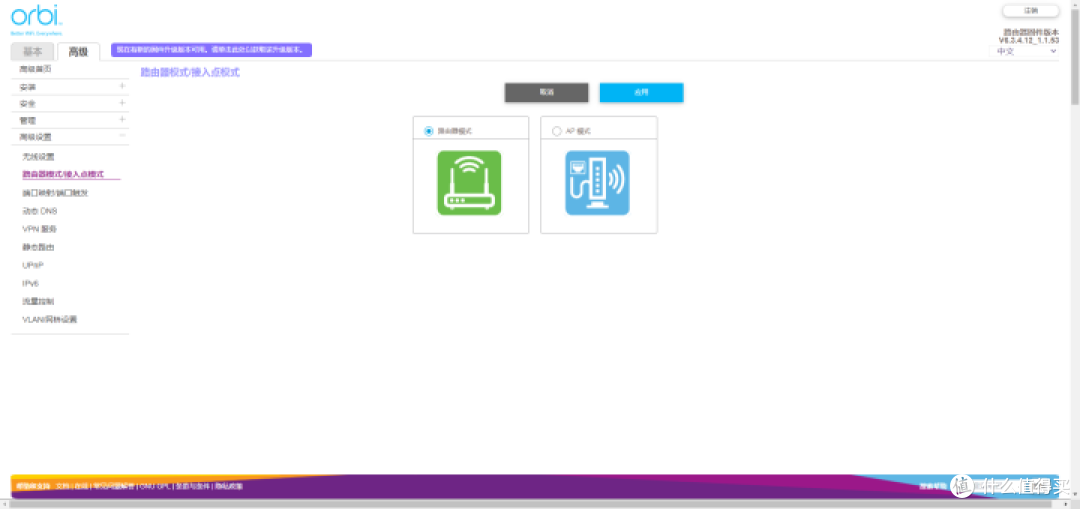

网件Obri系列的Mesh路由器有优雅的外形和不错的性能。而且支持ap模式下Mesh组网。比较适合有软路由需求或者只有单根网线的用户使用。本文就用网件Obri RBK763进行ap模式下Mesh组网测试。首先Obri无线组网成功后,在电脑上浏览器输入http://orbilogin.com/进入路由器的管理页面。在高级菜单,高级设置里把路由器的模式改成ap模式。
改成ap模式后路由器会重启,等待几分钟,这里测试由于上一级路由器是华硕AC86U,华硕AC86U的LAN口接了一台五口千兆交换机。然后接三台RBK 763。如下图所示:
重新访问路由器的网趋于址http://orbilogin.com/可以进入路由地址,也可以直接访问路由器的ip地址。由于RBK763已经设置成了ap模式,所以在上一级路由器下,RBK763也是一个终端。在上级路由器下可以看到RBK763的ip,如下图:
这里RBR760为RBK763的主路由,在浏览器输入192.168.20.104就能进入RBK763路由器的管理界面。
但在已连接设备里可以看到华硕路由器下的所有终端,包括两个子路由。而且子路由的连接方式已经显示为有线连接。
在高级菜单里可以看到路由器模式已经变成了ap模式。
在ap模式下,路由器的好多功能不能使用,部分菜单字体变成了灰色,不能使用。

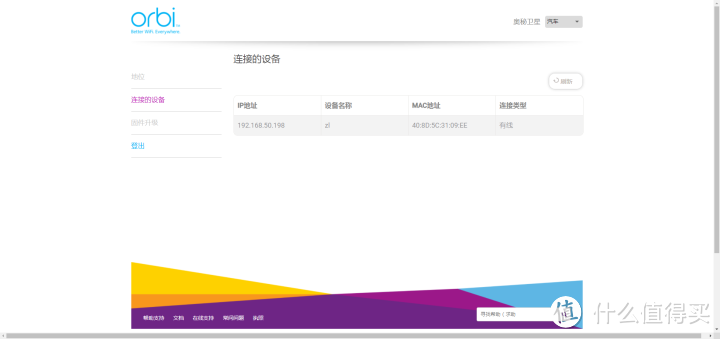

在浏览器输入另外两台子路由的ip,也可以进入子路由的管理界面。可以看到子路由连接的终端。但不能设置。
ap模式下的Mesh组网比较适合有软路由的用户使用。软路由做主路由,而Mesh路由当ap。当然Mesh路由器的无缝漫游功能还是会保留的。如果要用网件路由器当ap使用,可以选择RBK352,353就够用了,无需选择三频RBK753,763,853等型号。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
