圆了个圈：软硬搭配水冷轮子装机作业

最近忍不住换点新硬件再战分体水冷 ，力求在个性化是第一位的！

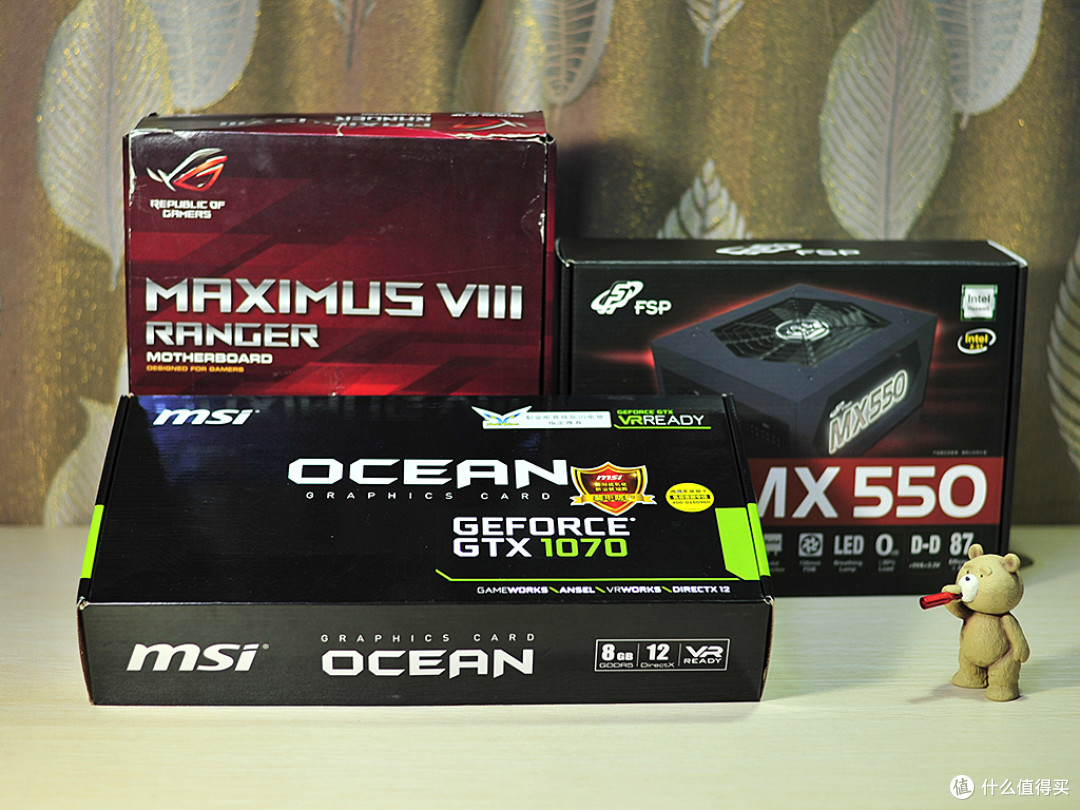

主要的硬件如下：

CPU: i7-6700K

主板： 华硕MAXIMUS VIII RANGE

显卡： 微星Geforce GTX 1070 OCEAN

SSD: 浦科特 M6G+ 128G M.2 2280固态硬盘

内存： 十铨Elite系列 DDR4 2400 8GBX2

机箱： 游戏帝国 风火轮 豪华版银色机箱

电源： 全汉MX550全模组电源

=======================================

【硬件展示】

微星的GTX1070水冷版，型号为：MSI Geforce GTX 1070 OCEAN

微星 msi GTX1070 OCEAN水冷版 分体水冷 游戏显卡￥3999京东

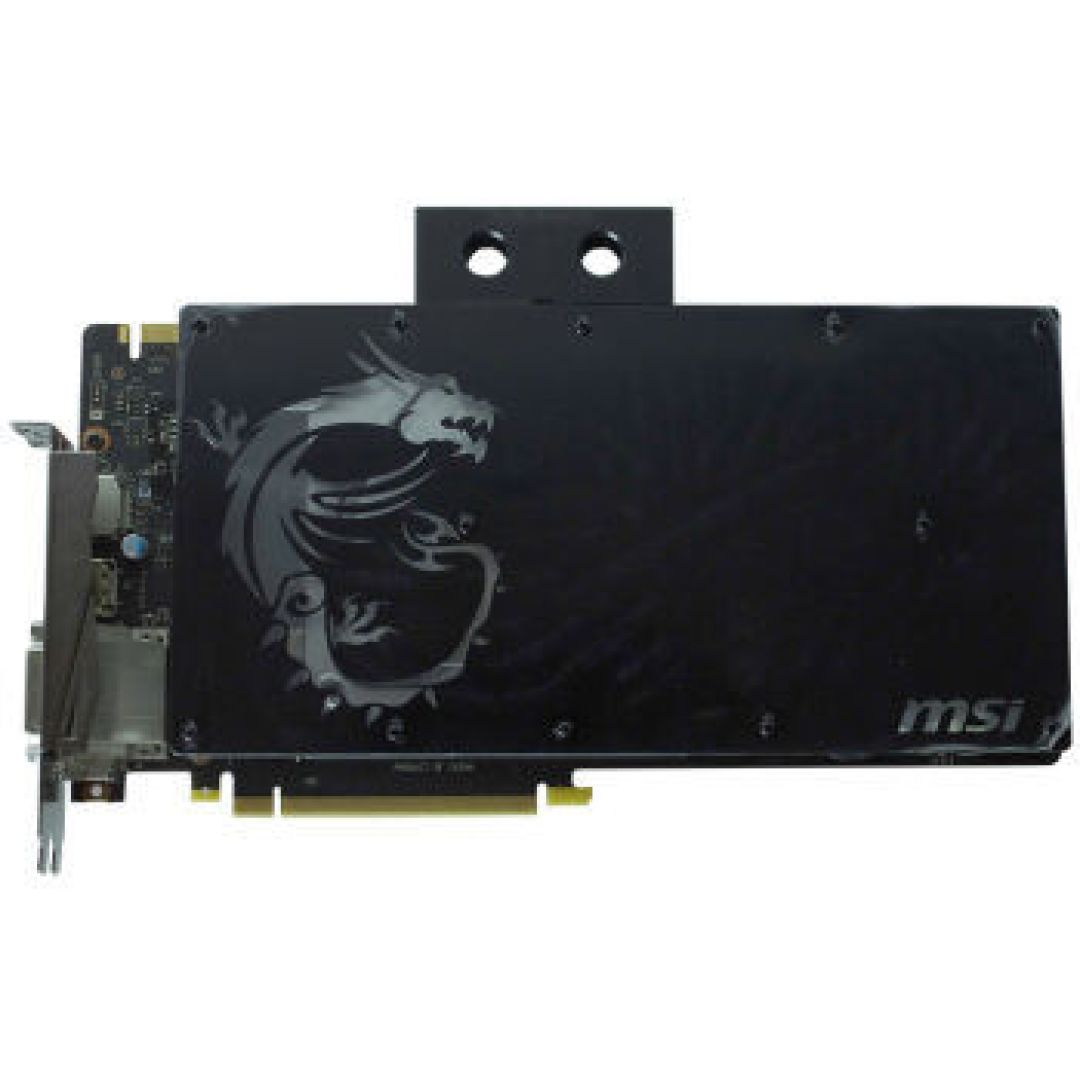

微星这块GTX1070显卡自带水冷头，避免了非公显卡找不到冷头的尴尬，，貌似是BP的定制，冷头的价格就应该过k了，所以整合的价格还是可以接受的。全覆盖冷头上面有微星GAMING的龙图案，内置了RGB灯组。

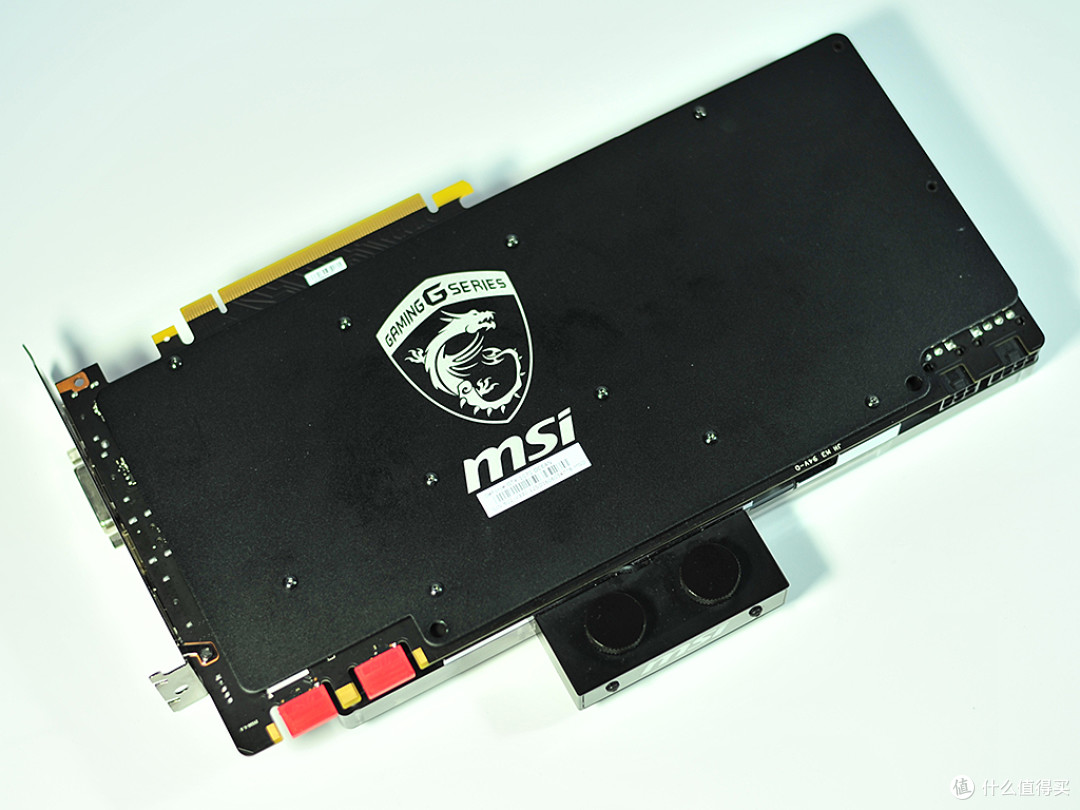

显卡尺寸279mmX170mmX20mm，还是不小，金属背板上面也有微星的龙图案，再有个灯就更好了。

带2个水冷堵头，侧面的LOGO带灯的；供电接口为6+8pin

输出接口均为3×DisplayPort、1×HDMI、1×DVI。

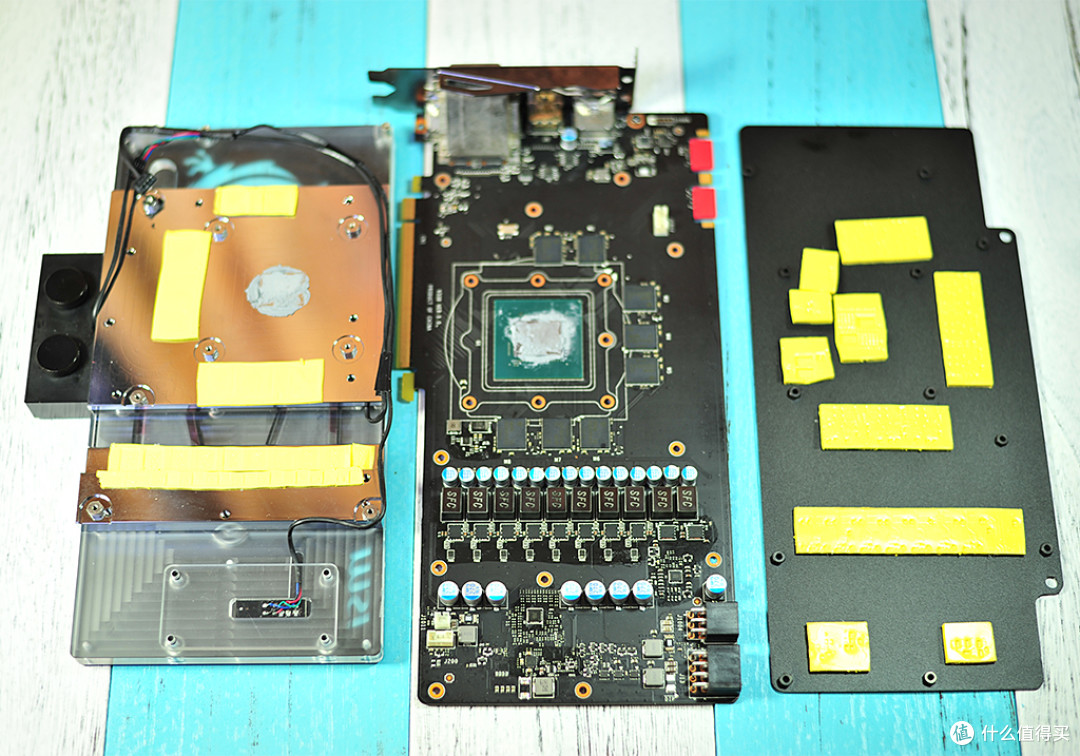

拆开看看咯，导热的硅脂软垫蛮厚的，而且是黄色的，还真是很少见。

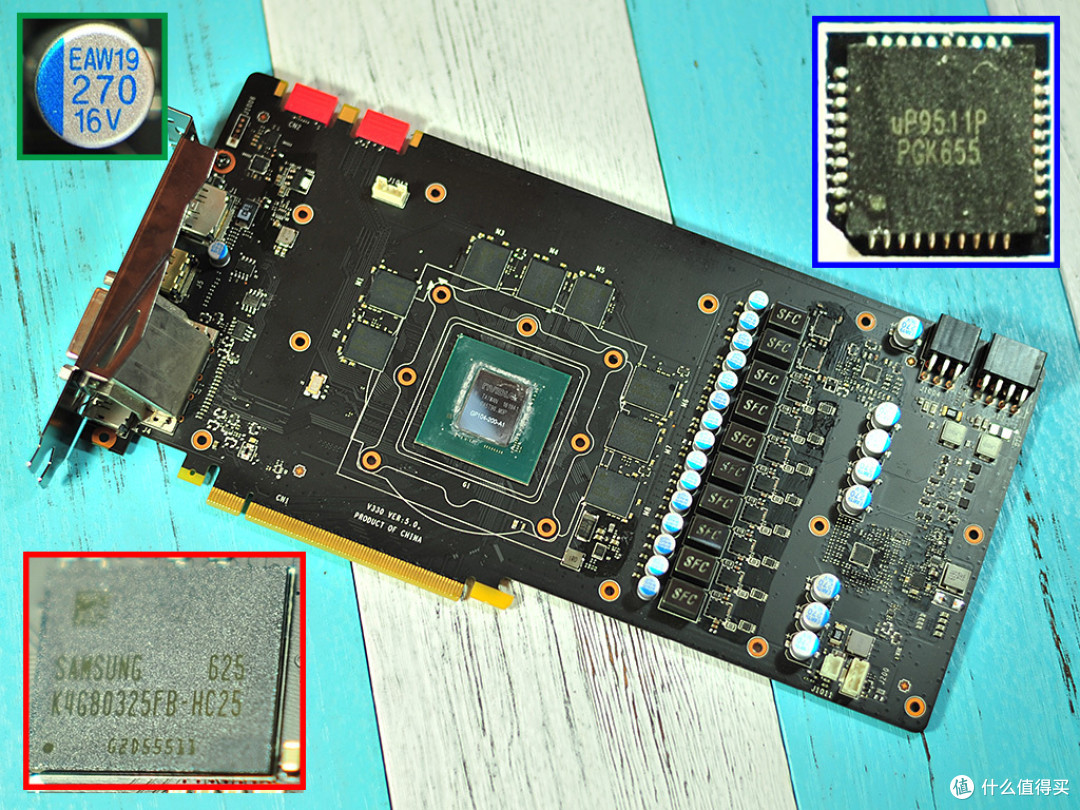

供电为8+2相，显存来着三星，不怕显存门；供电芯片为up9511p；蓝色的电容可能是尼吉康？

核心为Pascal架构的GP104-200，拥有1920个流处理器、120个纹理单元和64个光栅单元

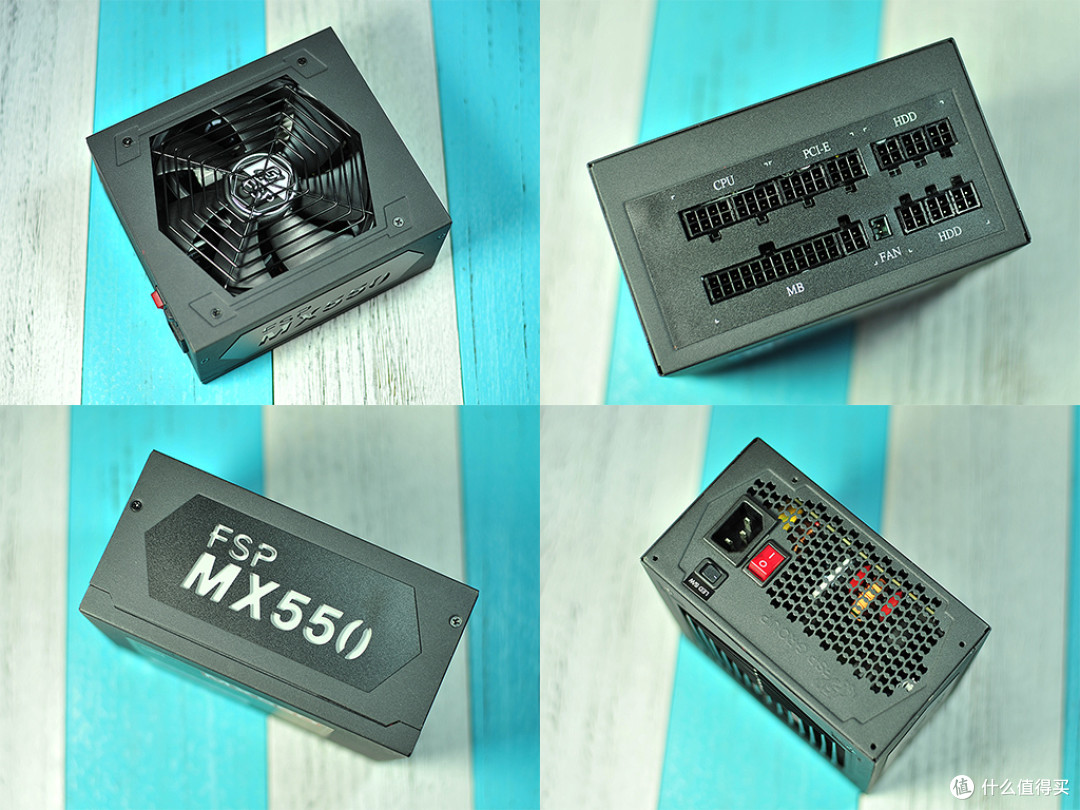

全汉的MX550全模组电源上市也没多久，设计风格和全汉以前的产品也差不多：外壳采用喷砂烤漆处理，风扇罩是六边形设计，散热为的14cm控温扇，而且会在低负载下停转，来保证静音。

全模组电源，给出了两个CPU接口与两个PCIe接口，其接口是一个6PIN与一个8PIN，但是提供的一根模组线是8pin的；另一根可以自己定制了。HDD的模组口给出了6个，并且还专门给出了一个风扇接口。

出风侧除了有电源开关外还增加了一个LED灯开关，可以开关全汉侧面的LOGO发光。

全汉MX550全模组_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com:80

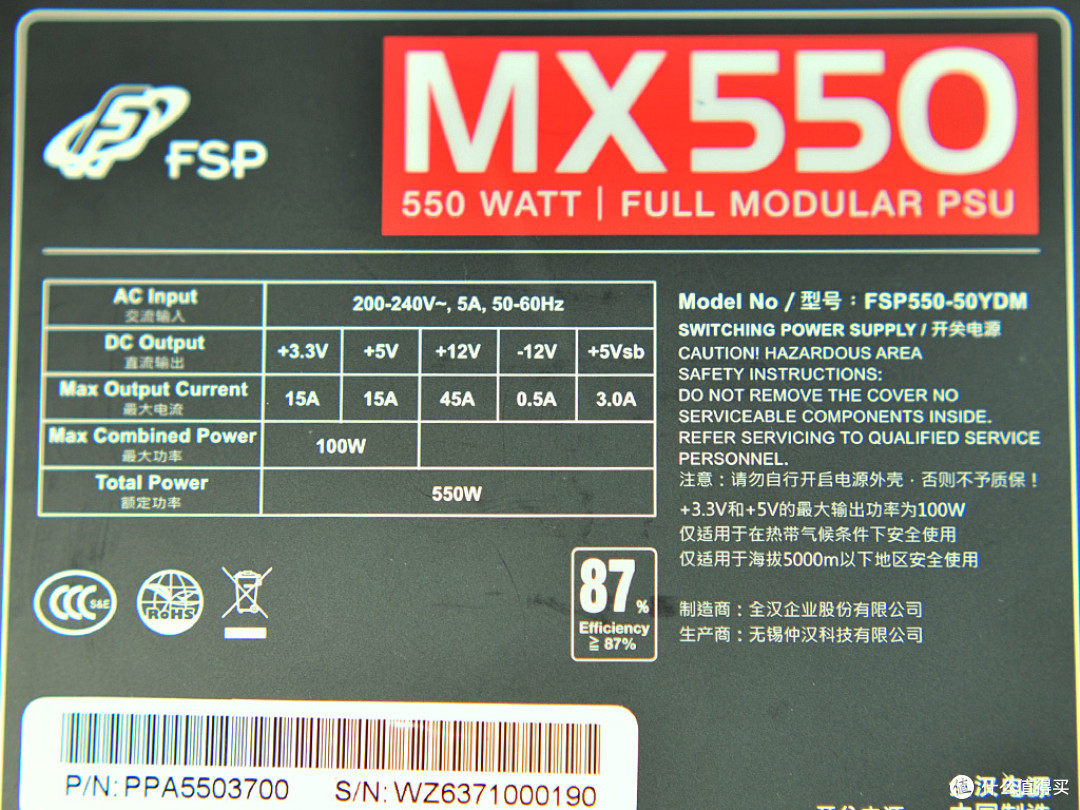

电源铭牌：12V采用了单路设计，最大输出45A，即540W；3.3V与5V总体是100W。

效率标注87%，已经超过铜牌接近银牌了，不过应该没有进行PLUS的认证。

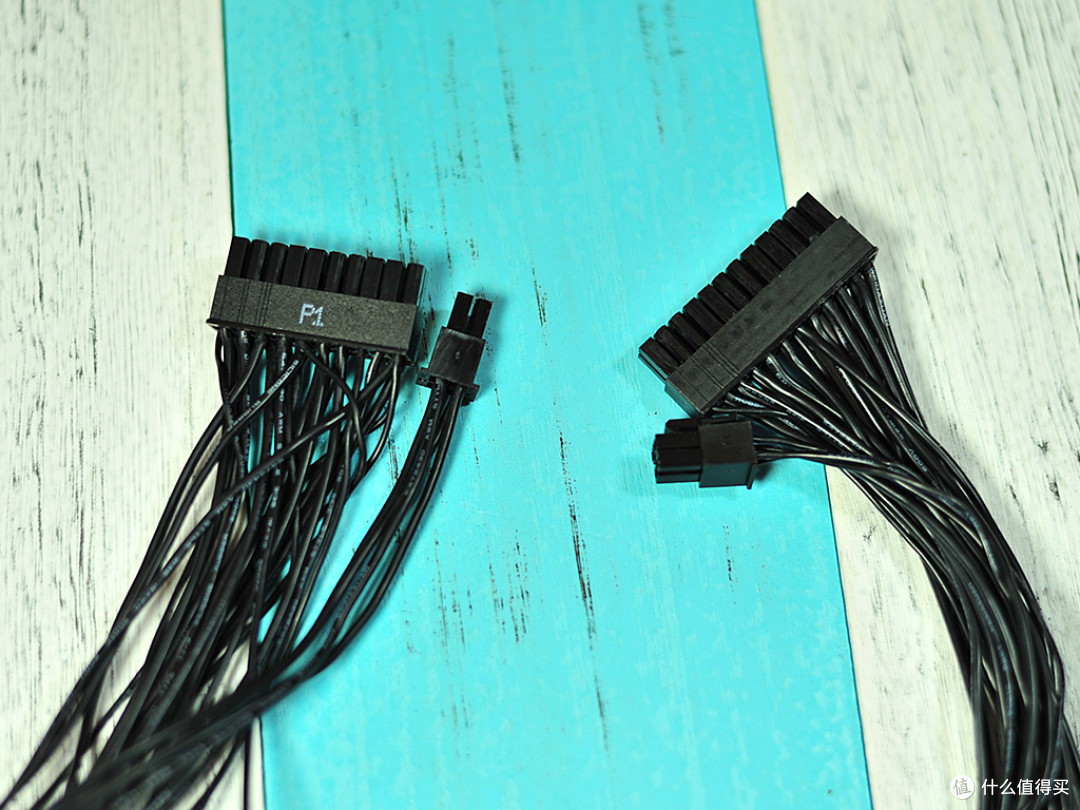

这款电源24PIN使用了硅胶线，很方便理线，可惜其他的线材都是一般的扁线。

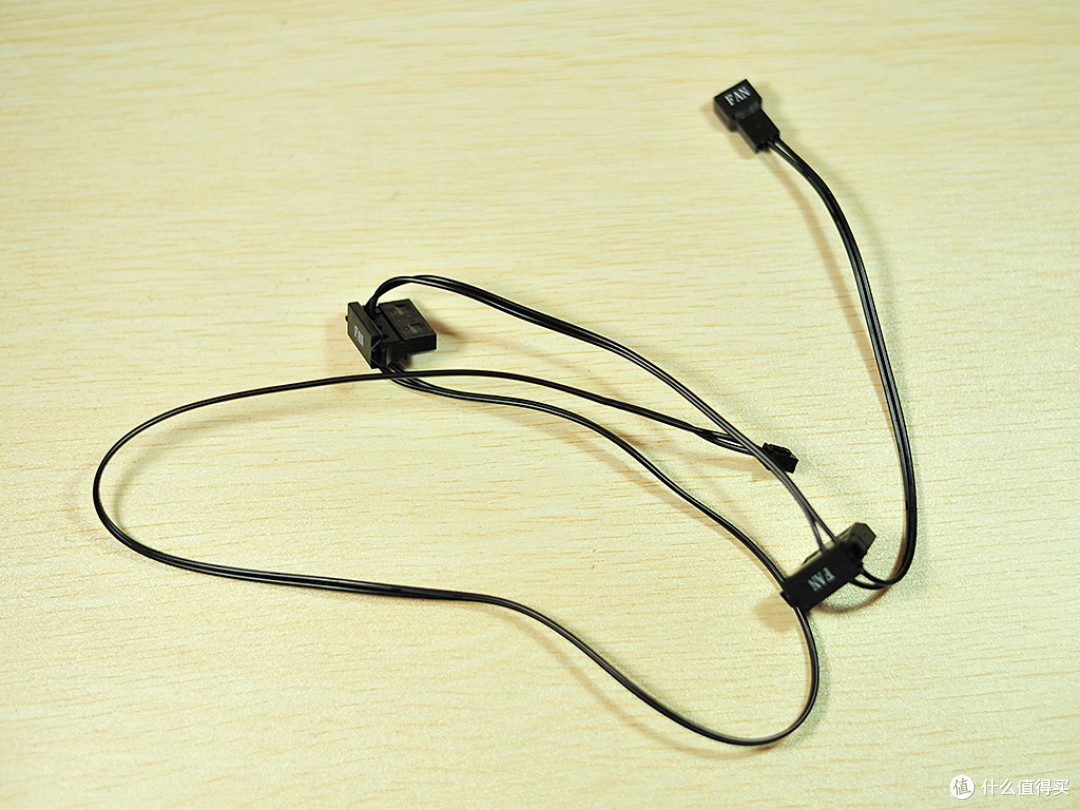

专门的风扇模组线，提供了2个大D和一个小3pin，线材比较细和短，倒是很适合连接风扇和灯条啥的，这种设计还没在其他品牌电源见过。

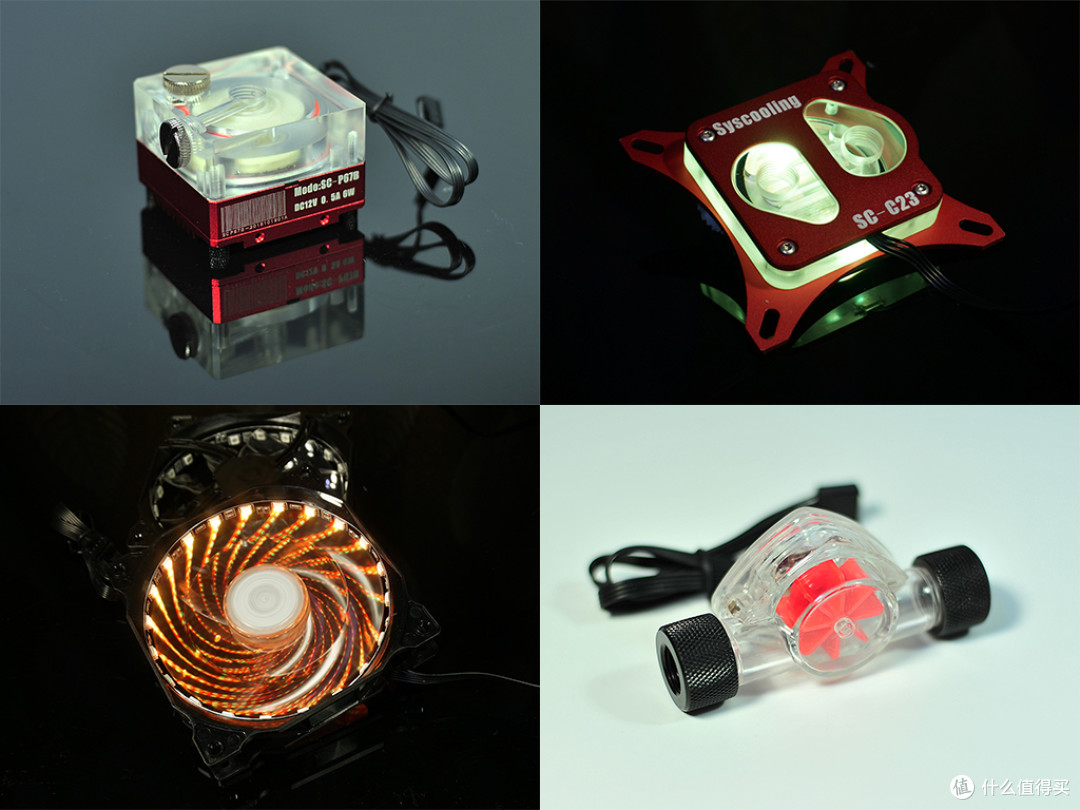

水冷件：

显卡冷头不用再买，CPU冷头、水泵、冷排等等还得买，大多都来着东远芯睿

P67B盔甲水泵，扬程3.5米，最大流量500升每小时。4pin供电，可以通过主板温控调速，2进口2出口还比较方便设计管路，自带散热盔甲，应该也是可以更换不同的颜色的。

C23CPU水冷头：喷射头，自带一颗变色的LED灯珠，微水道可能是0.4mm的。

风扇貌似有20颗灯，可调七彩色；水流计里面也是有灯的。

东远芯睿P67B盔甲般水冷循环泵_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com:80

东远芯睿 水流计红色叶轮指示转速水冷散热设备_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com:80

东远芯睿新款七彩遥控系统套装 颜色随心换 七彩可选新品_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com:80

东远芯睿C23CPU亚克力透明水冷头_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com:80

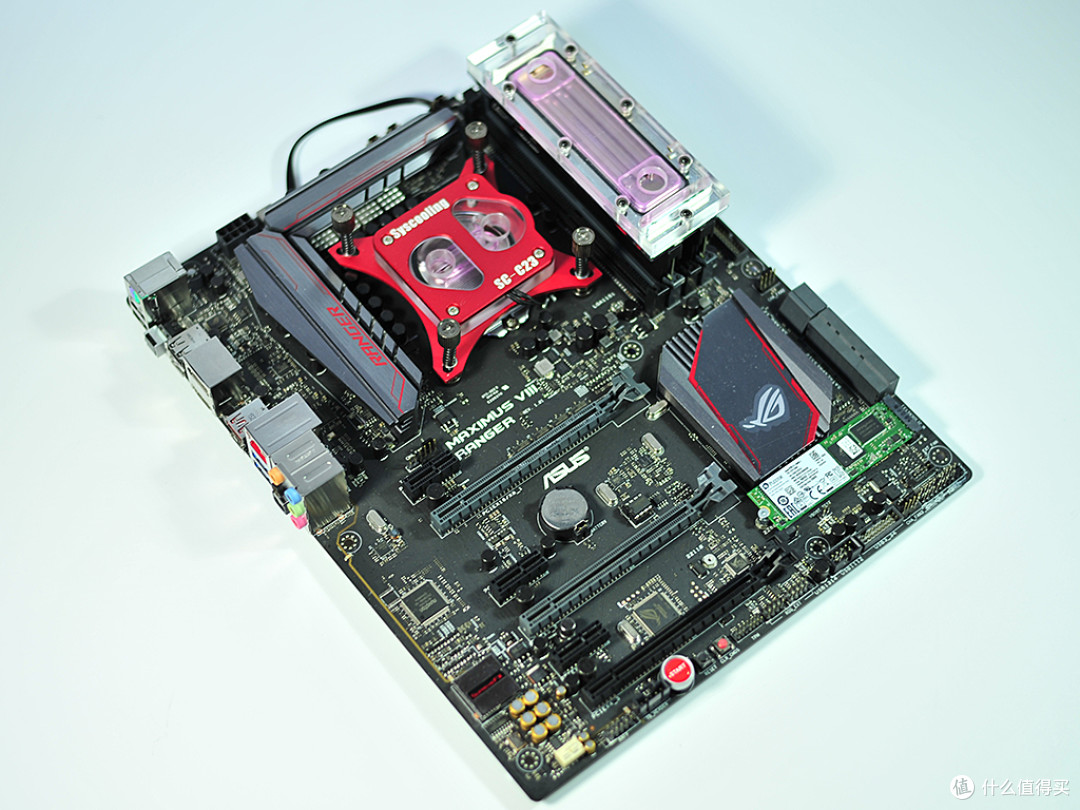

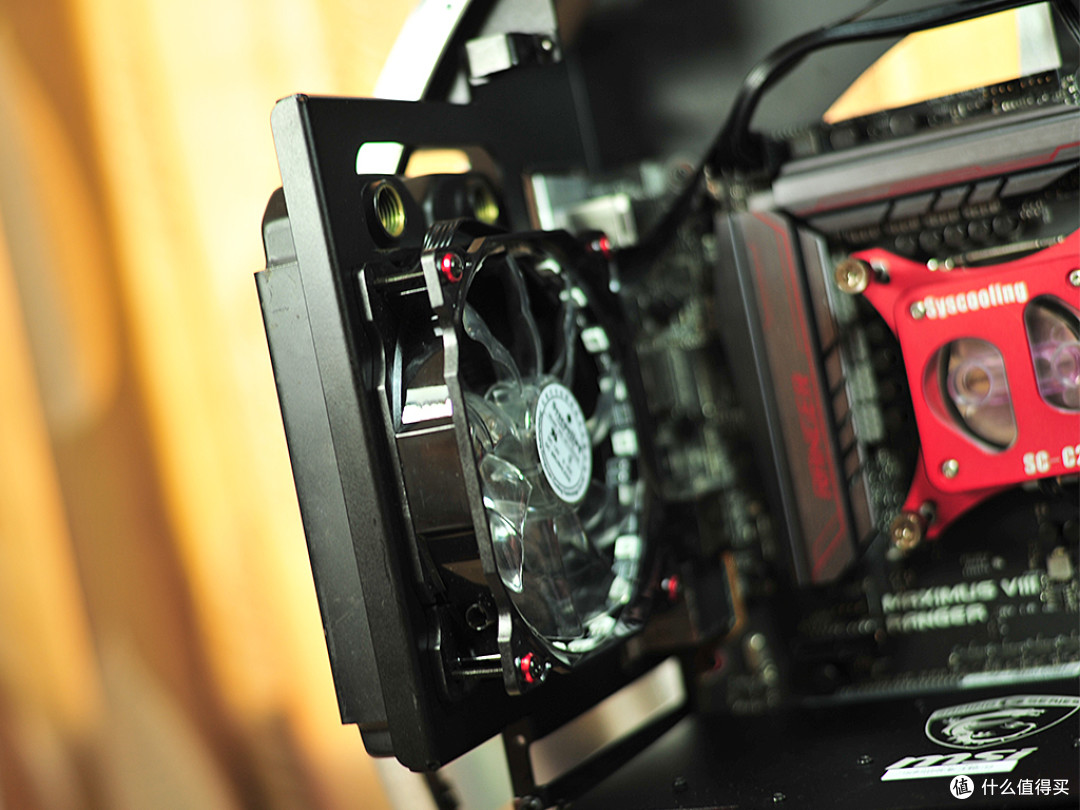

主板为玩家国度MAXIMUS VIII RANGER 主板，先装上各种冷头

玩家国度（ROG）MAXIMUS VIII RANGER 主板 （Intel Z170/LGA 1151）￥1799京东

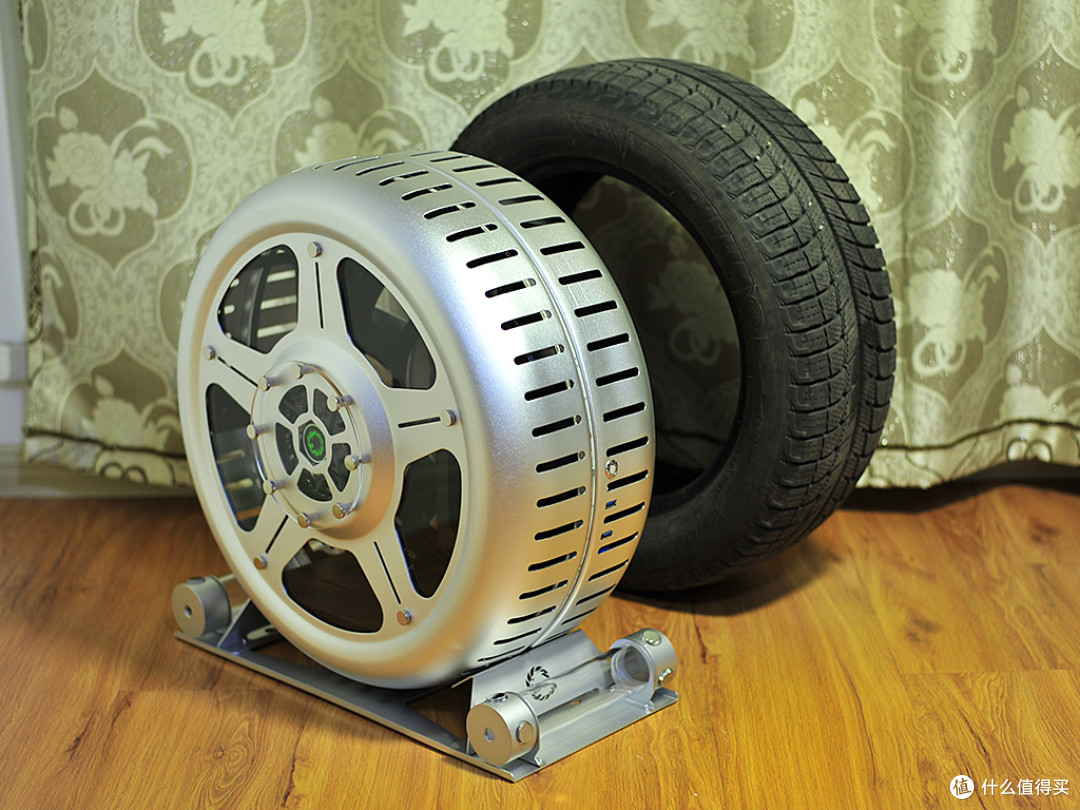

机箱选了个轮胎，不 ，是风火轮机箱，比较喜欢这种奇葩的外观，据说灵感来着超跑，“不封魔不成活”嘛！当然功能性是要略差点。

游戏帝国 (GAMEMAX ) 风火轮 豪华版银色 电竞机箱(支持ATX主板/240水冷/双U3/...￥2199京东

【辛苦装机】

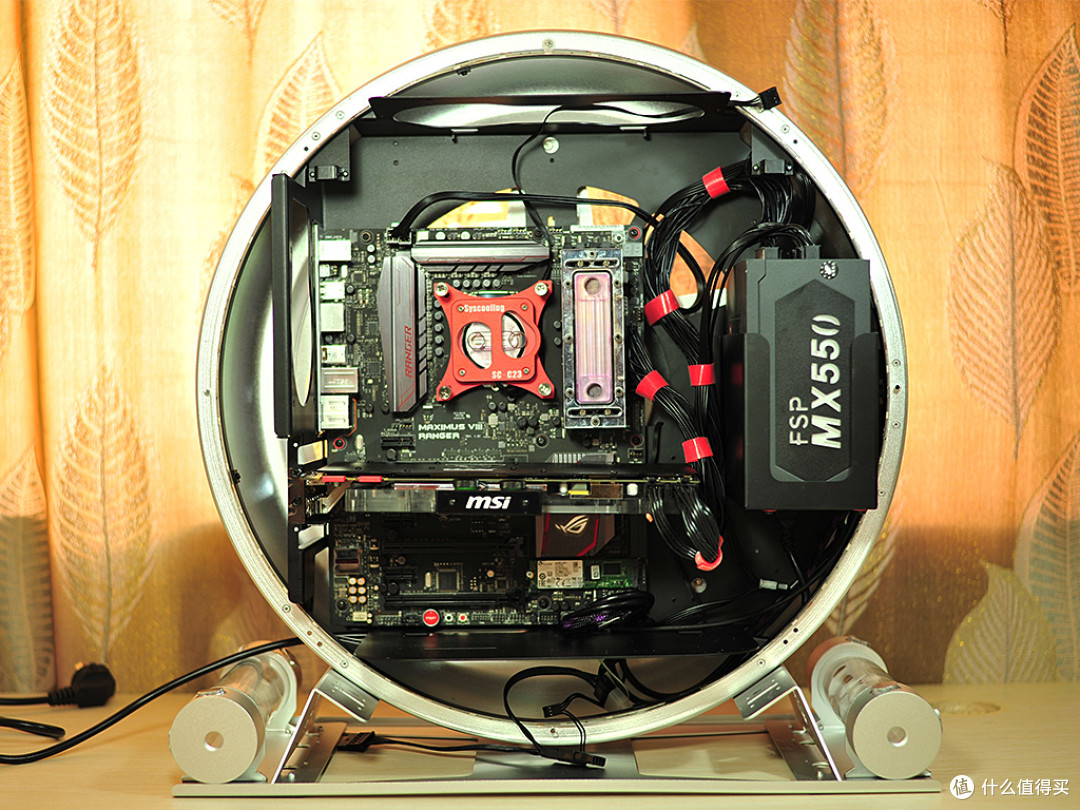

开始装机，MX550的24pin硅胶线真是非常软，非常好打理，其他为扁线，比硅胶线还是要硬点，好在线少，也算好理。

机箱最多能装240+120冷排，规模不算很大，不过间距应该可以放厚排了，当然的我配置常规的薄排就可以了

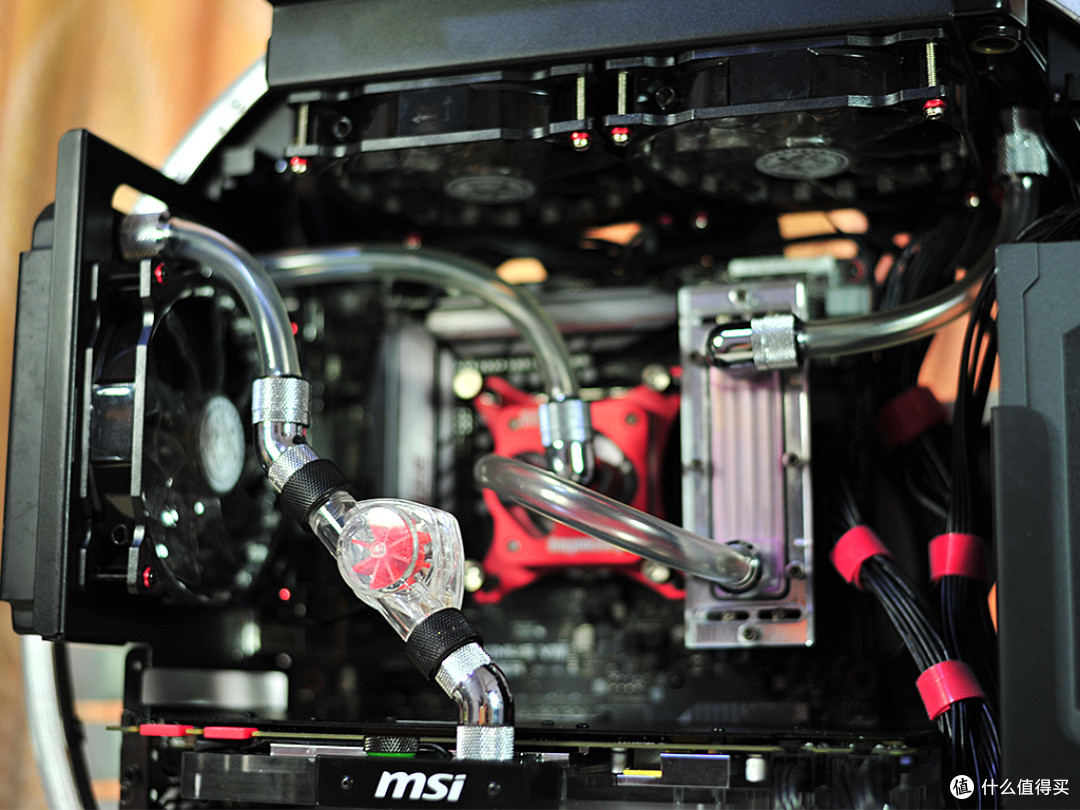

显卡以上部分，连接都是用软管，现在大家都在弯硬管，其实软管的水阻更小，也容易装。而且只要软管能表现出曲线，其美观程度也不逊于硬管。

显卡以下或者比较长的线路是用硬管，一方面是为提供更好的支撑作用，一方面是为了美观。

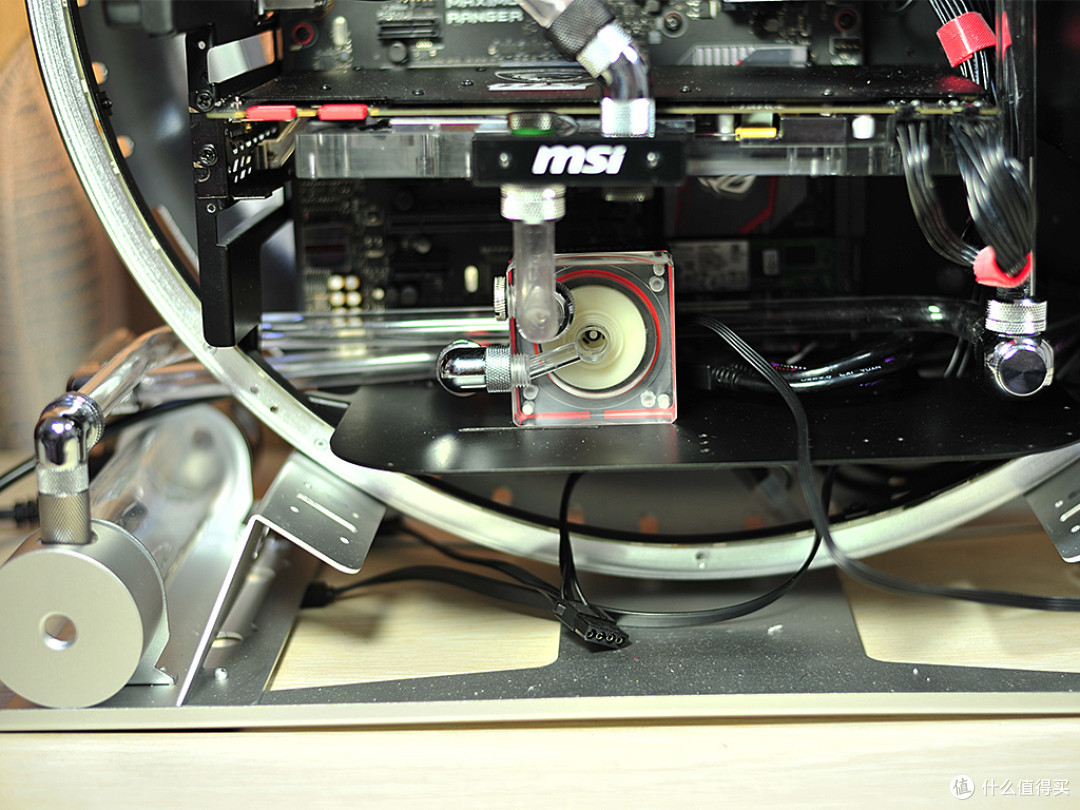

连接水泵以及外置的水箱

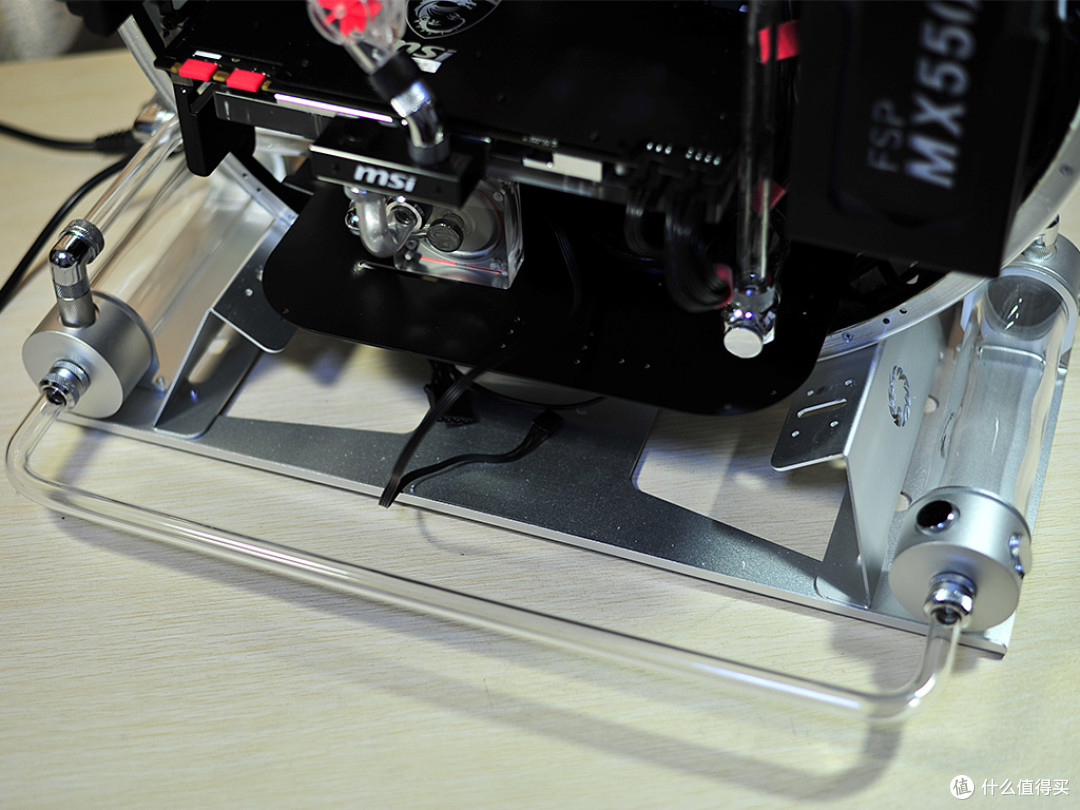

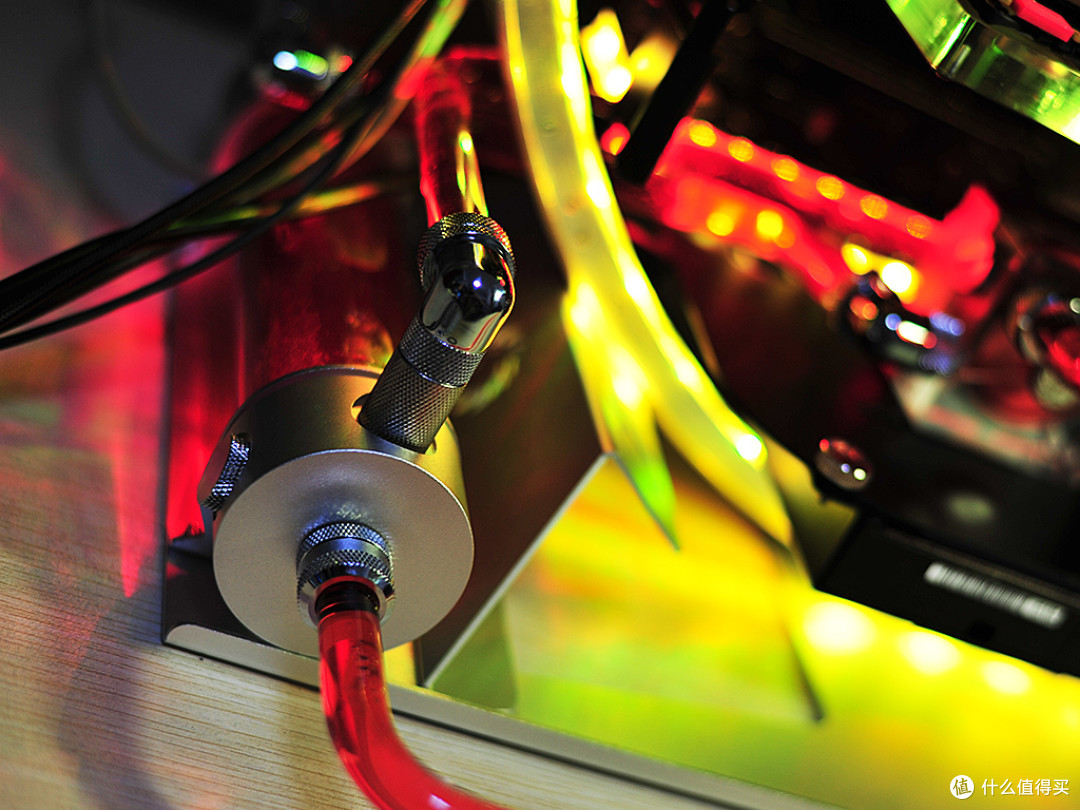

风火轮机箱提供了2个外置的水箱，水冷件的外置化也是其特征之一。连接2个水箱的亚克力管也是机箱提供的，并不需要自己弯。

开始注水，由于水箱在底部，所以注水时先要把机箱平放，待排完泡，循环起来后，再立起来。

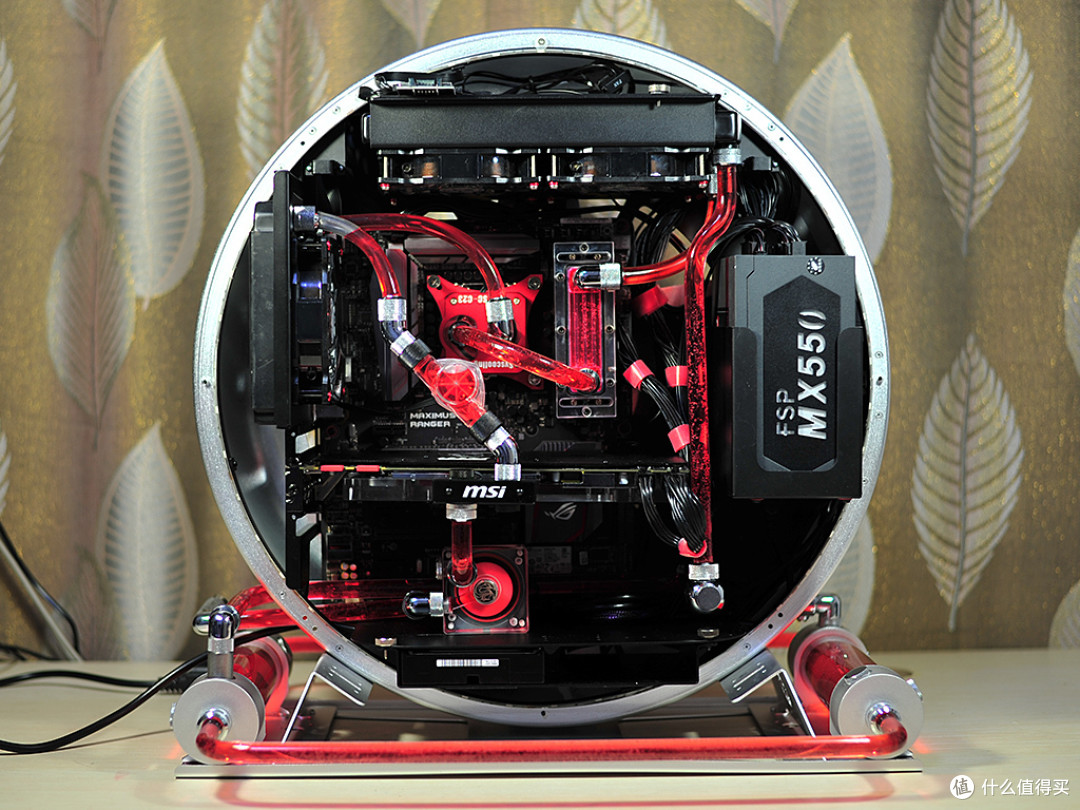

【最终效果】

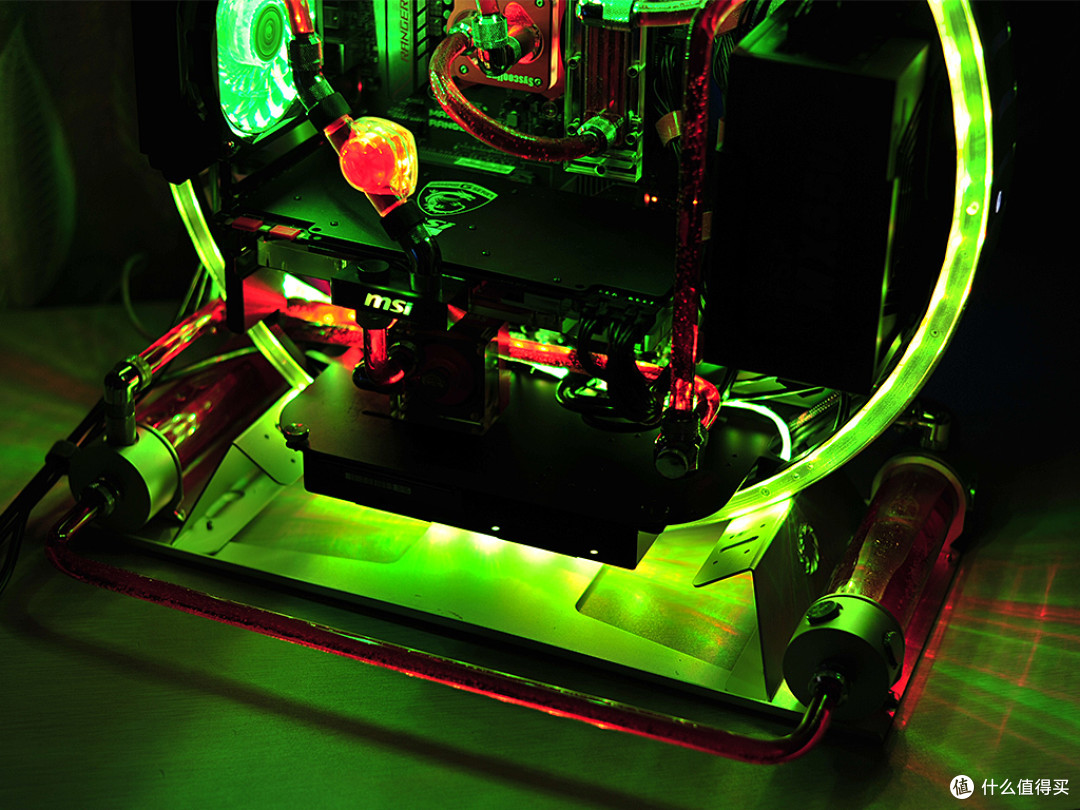

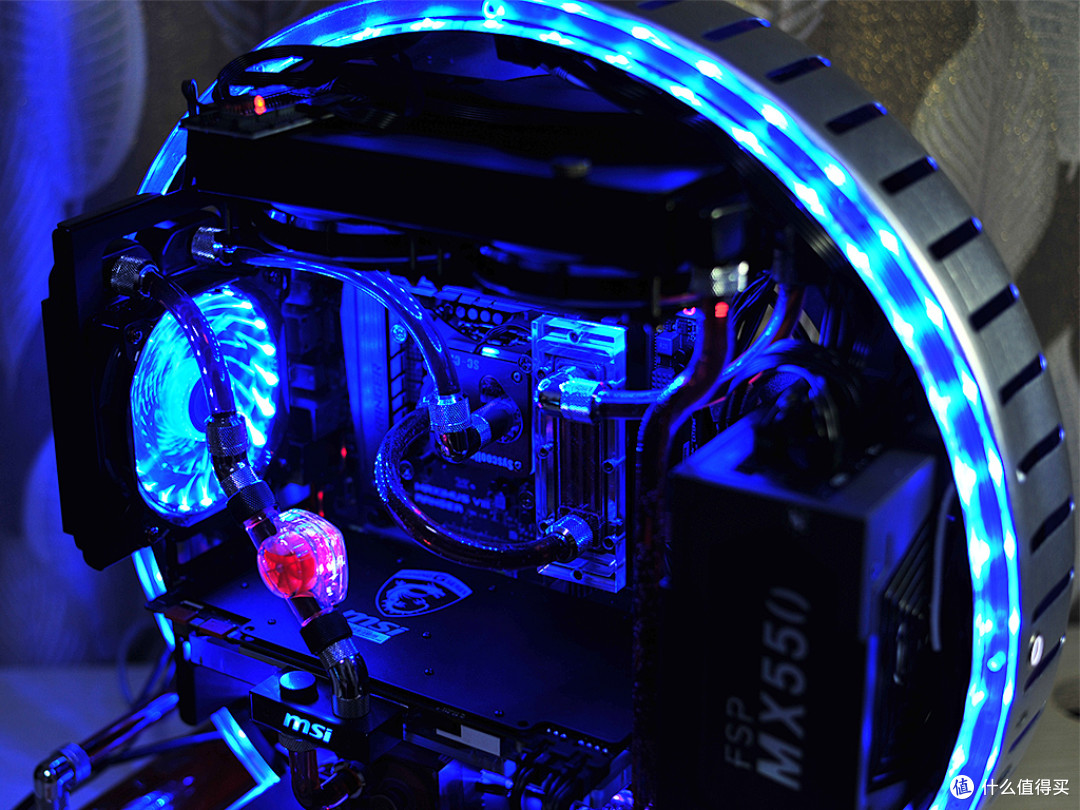

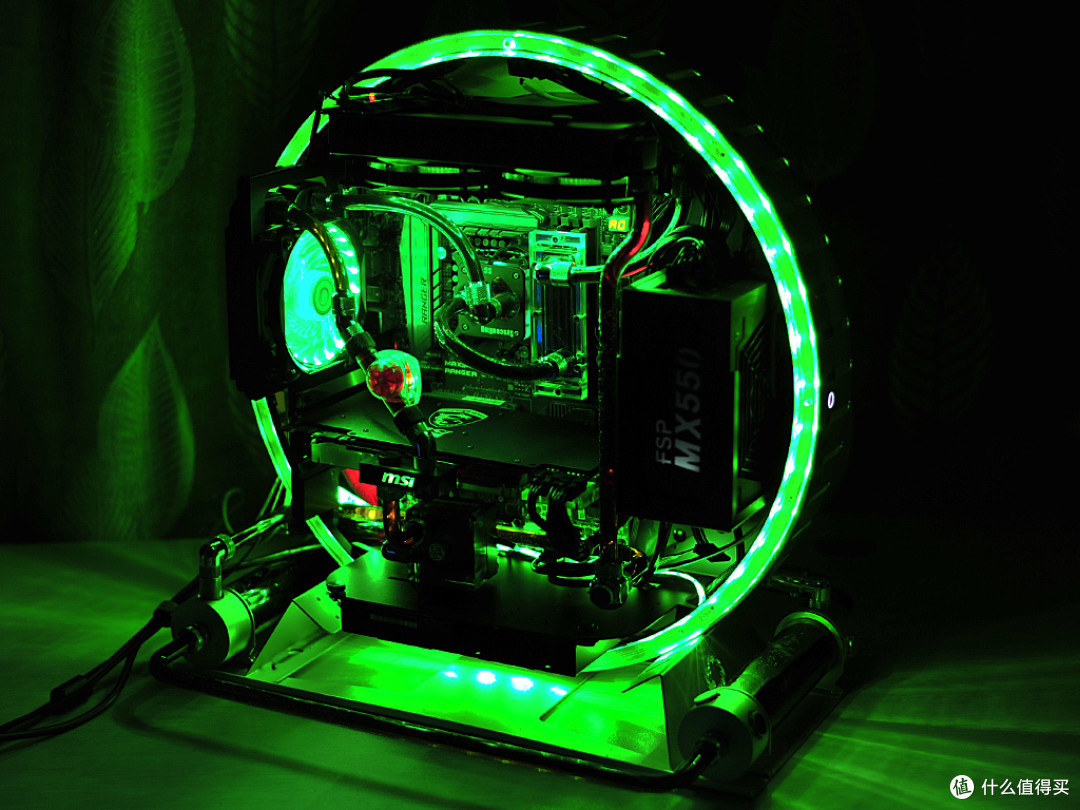

机箱带的灯条可以用遥控器控制七彩色；风扇和其他带灯的水冷件也是这个套路的；此外显卡灯也是可以靠微星自家的软件进行RGB调节。一起看看光污染吧

动态图片：

静态图片：

再来看看一些细节：

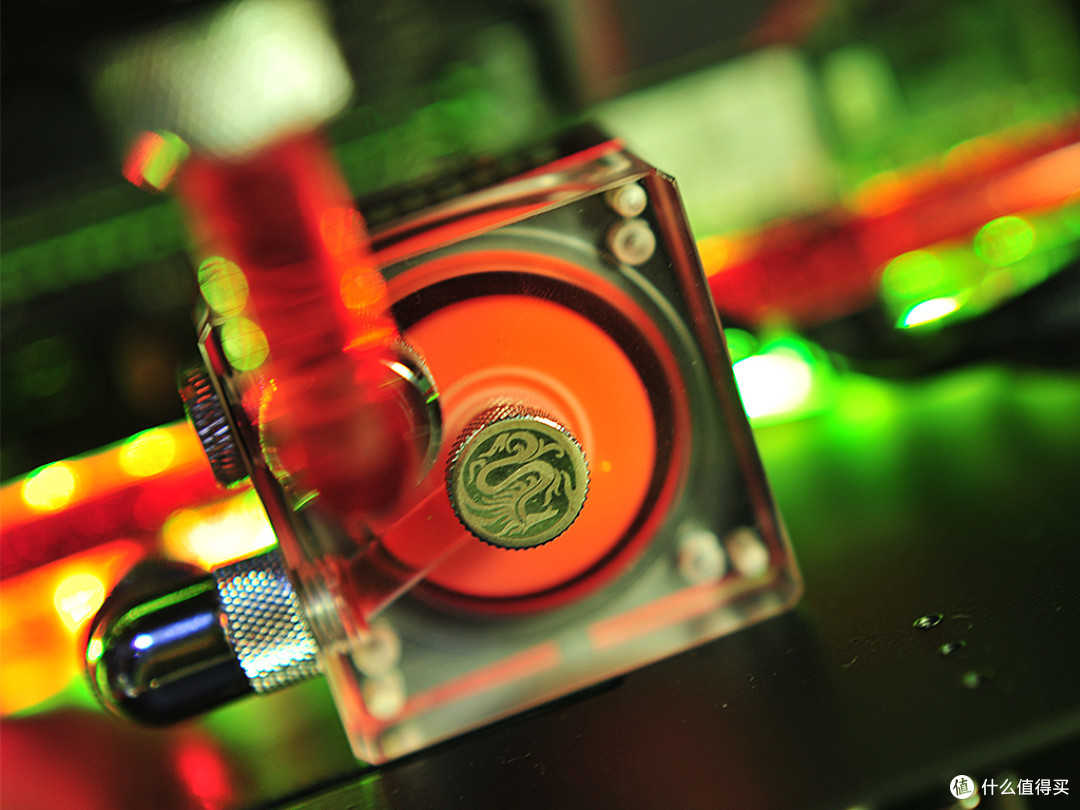

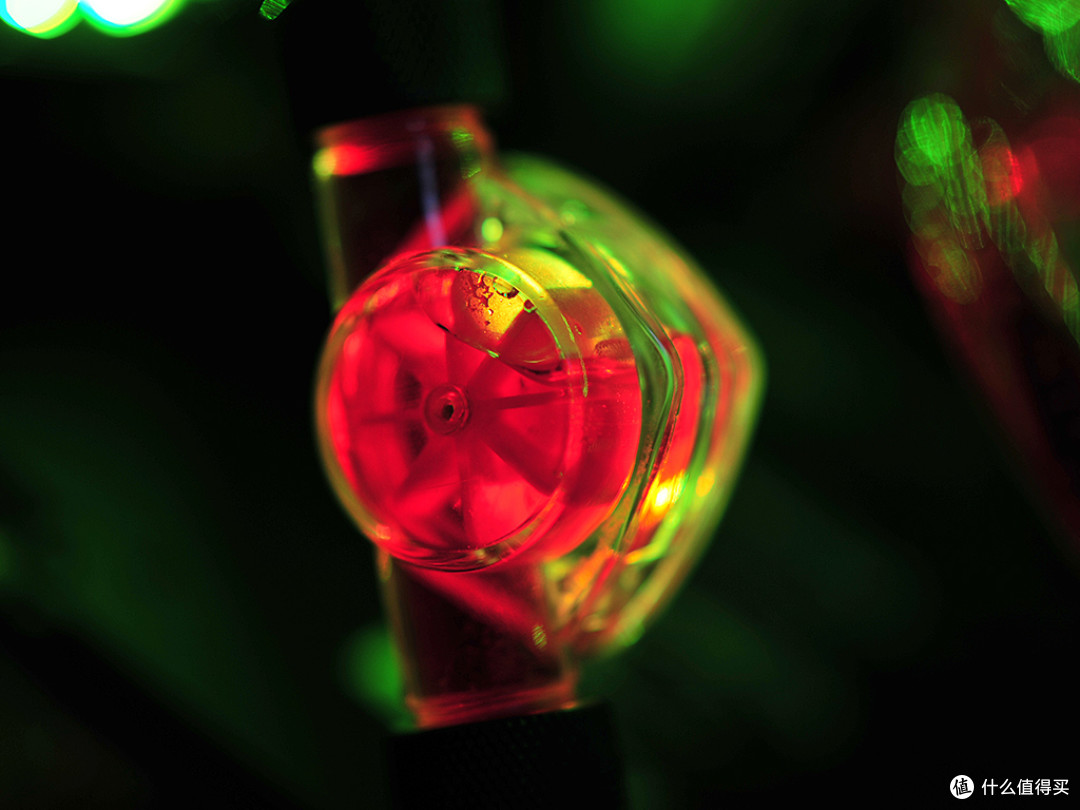

流量计也带灯的产品还是比较少见。

显卡的LOGO灯

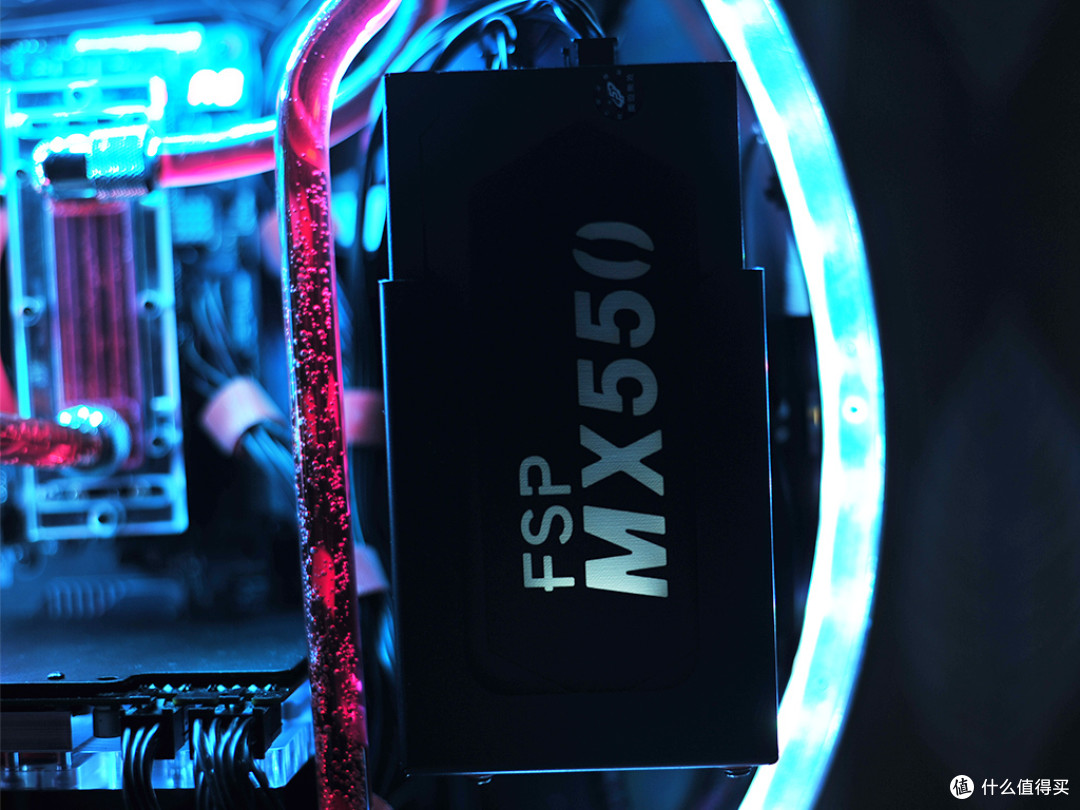

电源的LOGO灯是呼吸效果的，不过只是白色的。

水泵

所有的连接线、水管之类都要从机箱底部的一个开口出去，有点像屁股的位置 ，老实说这也算设计水路的一个难点，当然有点挑战更好玩。

GAMEMAX的狮头LOGO

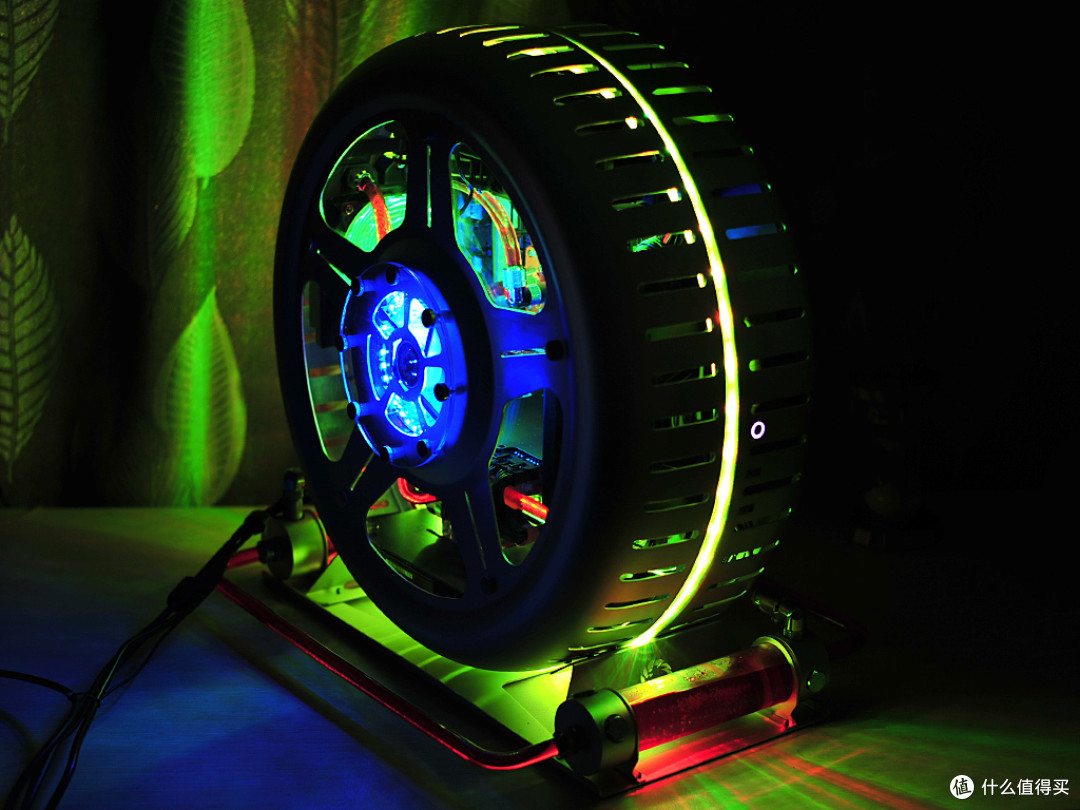

合上侧盖，变成无敌风火轮模式，圆形侧板带一个12cm，可惜只是蓝色的，如果能调节颜色就完美了。

【显卡测试】

最后来测试下显卡吧

CPU : 6700k拉到4.5GHz
显示器分辨率: 1080p
系统 ：Windows 10
驱动 ：NVIDIA ForceWare 375.50

理论性能测试

3DMARK11

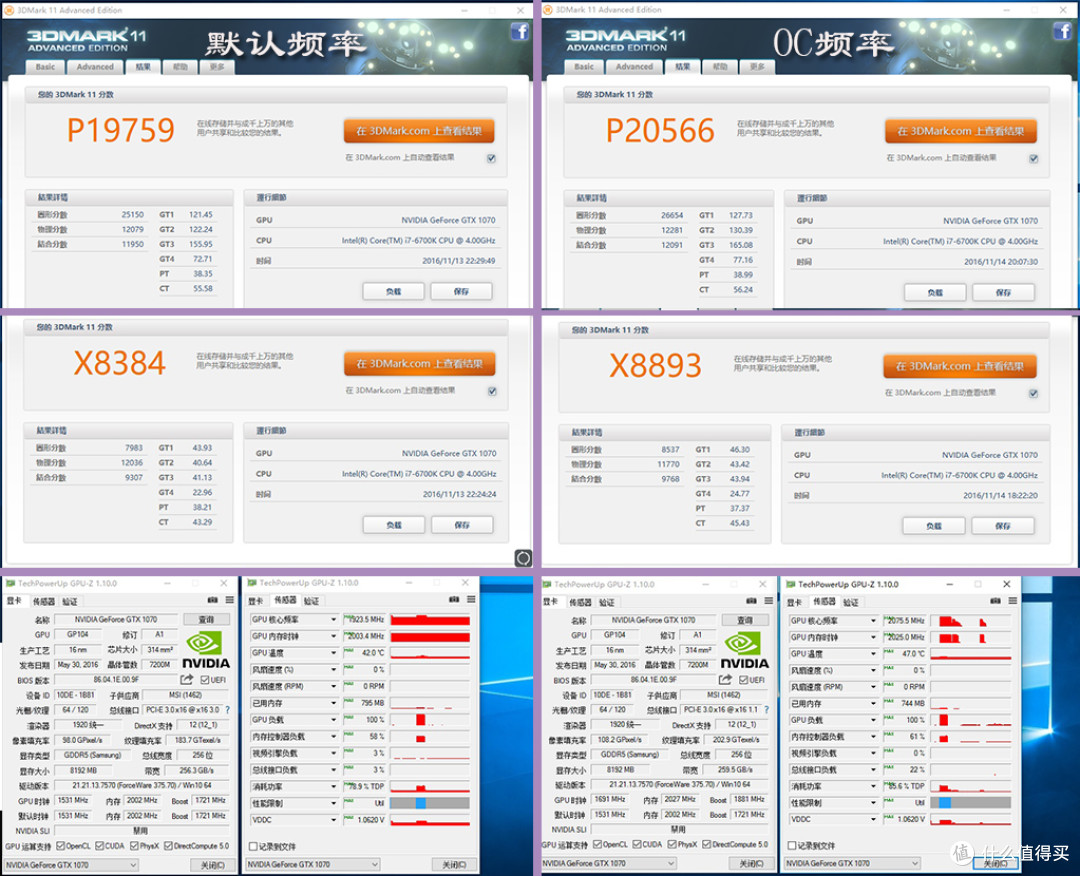

从GPU-Z中可以看到基础频率为1531MHz，Boost的频率为1721MHz，3dmark11测试中出现的最高频率为1923.5MHz, 运行中的最高温度为42度。

由于默认频率不算很高，而且水冷显卡温度也很低，所以尝试小超下，不过老黄的这代Pascal显卡频率福利并没有多少，核心最多我也就看到超过200MHz，这次超160MHz，显存稍超100MHz，这样基础频率为1691MHz，Boost的频率为1881MHz，3dmark11测试中记录的最高频率为2075.5MHz, 运行中的最高温度为47度。

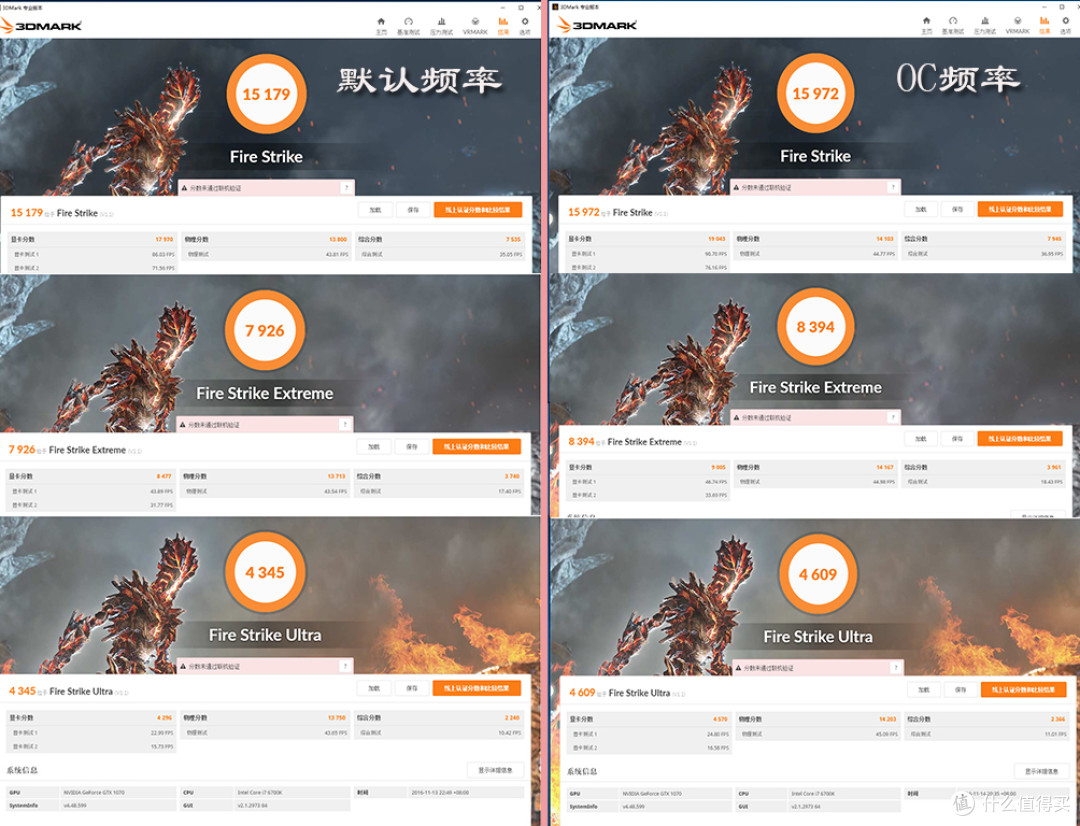

3DMARK

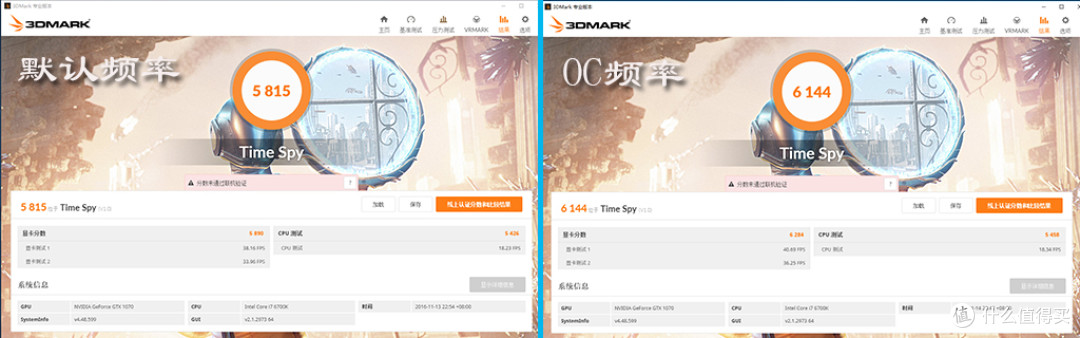

Time Spy

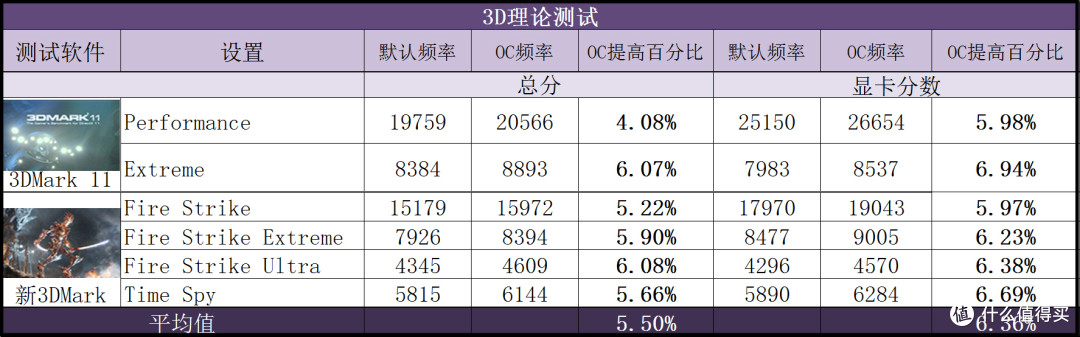

做个汇总表格

分数平均也就提高了6%多，这代显卡超频真没啥玩头

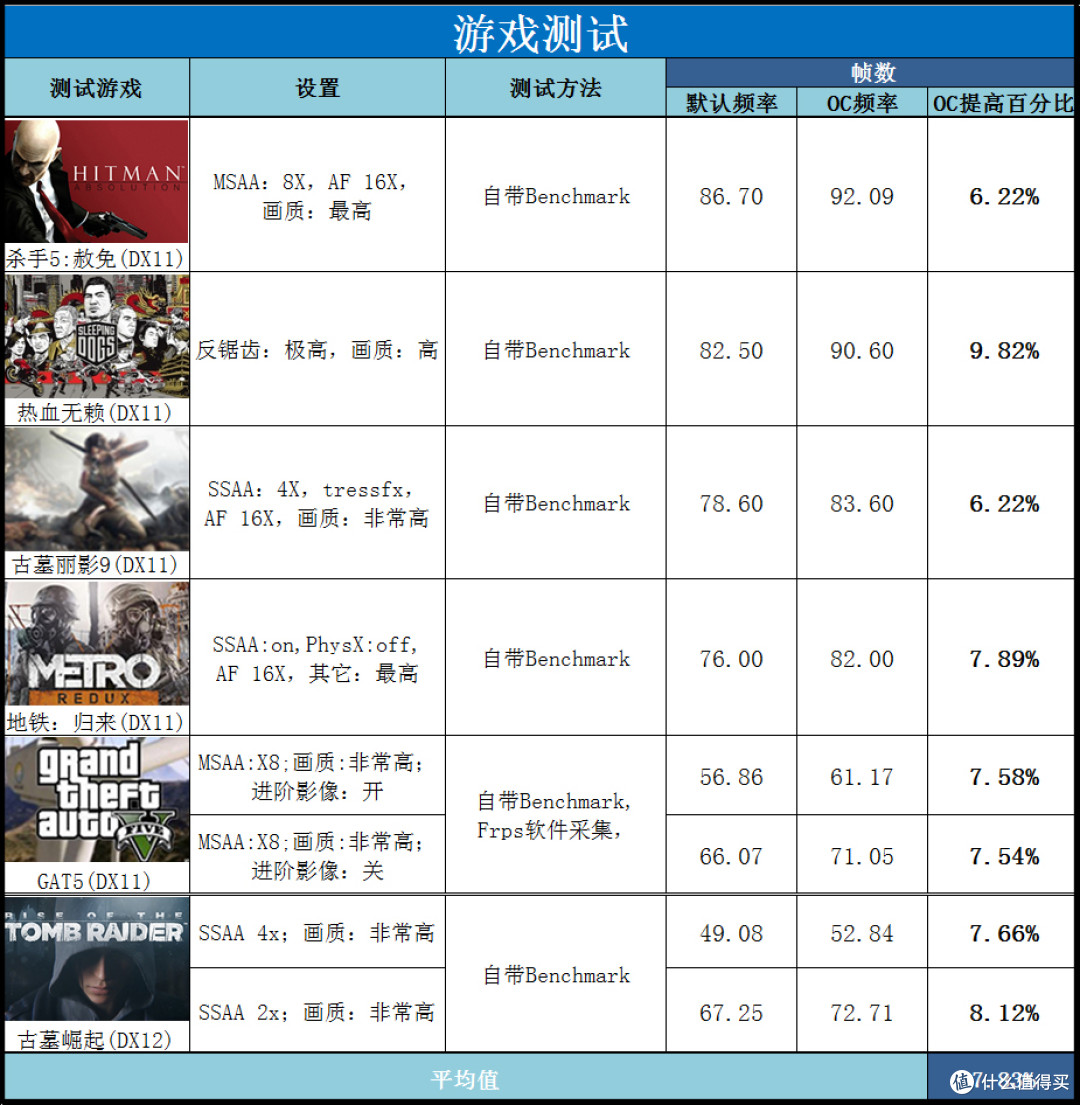

游戏性能测试

杀手5、热血无赖、古墓9、地铁，这四款游戏的抗锯齿和特效都开到最高，1080p下帧数都有80-90了， 即使开到2k屏，估计也啥问题。

GAT5、古墓丽影崛起也能有50-60帧，超频或者降低稍逊抗锯齿、画质、特效会更流畅。

温度测试

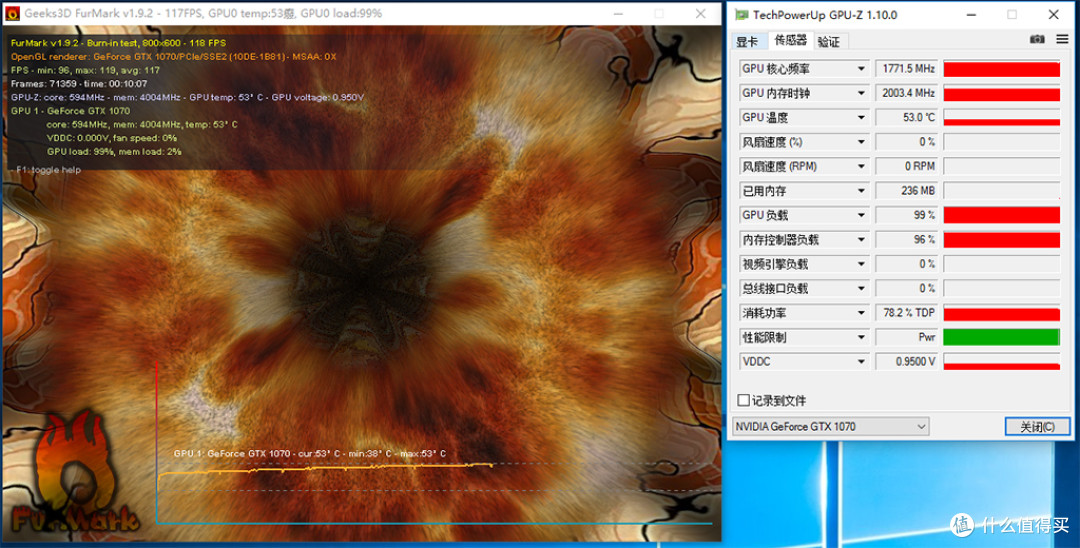

使用FURMARK进行测试，10分钟后温度为53度，水冷的温度相比风冷还是要低至少20度以上。

【最后说几句】

GTX1070在1080p下玩现在的单机大作不成问题，水冷显卡的温度低，可惜即使这样，显卡的超频幅度依然不大，微星应该在水冷版显卡设置更高点的频率，也就不用自己再调了。

风火轮机箱还是适合装水冷的，圆形的机箱确实是很少见，这种奇葩货才能展现更多的个性，当然功能性有所缺失了，但最终效果还是很梦幻的
