鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

2019-07-17 16:36:00 0点赞 1收藏 2评论

作为所有硬件的房子,一个设计优秀的机箱不仅可以让整机内部更加美观,也有利于机箱内温度的调节。为了提供更好的散热效果,目前的ATX机箱往往需要安装许多把风扇,或者垂直风道的设计,当然垂直风道是目前比较成熟的方案之一。但是这种设计再加上独立的电源仓就会让整个机箱变得很高,因此不太适合摆在显示器旁边使用,对于那些想要实现光污染效果的玩家不太友好。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

此外,如果然我选择主板的话我一般会选择MATX或者ITX板型,但是现在许多高端主板并不会提供MATX版本,ITX又因为价格高以及扩展性差被许多DIY玩家诟病,逐渐成为了部分极限发烧友的选择。

那么你有没有想过,我们为什么不把主板横过来装?这样既可以缩短整机的高度,也可以通过显卡竖装来让PCI槽来承担显卡的重量,于是鑫谷推出了这款开元K1机箱。这款机箱采用了主板横装外加显卡竖装的方式,因此虽然加入了独立的电源仓并支持ATX板型主板,它的体积也只达到了中塔大小。不过按照老规矩,我们在谈外观之前先来看一下这款机箱的规格参数。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

外观:熟悉的简约风,陌生的设计

评测过几个机箱之后,我拿出这款机箱之后的第一感觉是……它是这么的陌生。首先,鑫谷开元K1的钢化玻璃以及主要安装部分都是在机箱的右半边,而我们平时使用的机箱主要部分都在左边,所以如果使用这款机箱并且喜欢光污染的话需要把整机放在显示器的左边,个人感觉这种设计对于我这种右撇子来说还是十分有好的。当然你也可以把整机放在右边,而且这样的话就可以了让坐在你右边的兄弟好好的欣赏你电脑里的硬件了。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

其次,这款机箱的顶部有开机键和I/O部分,后面的挡板打开之后是PCI挡板、主板I/O位和理线部分,而不是常见的冷排/风扇安装位。因此外设连接线和网线等线材可以集中到机箱后部的顶部,机箱顶部靠后部分提供了束线器。可以一定程度上可以避免线材变成蜘蛛网的情况。此外,由于整机的所有接口都位于机箱顶部,安装外设时会比较简单。为了保证美观,鑫谷在顶部提供了盖板,当然如果你想要方便连接设备的话也可以把盖板拿掉。由于机箱顶部并不需要用来出/进风,所以大家可以随便在上面放手办、化妆品等物品,而且不用担心影响整机的散热效果。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

回到正面,鑫谷开元K1前面板比较简洁,左边提供了一个RGB灯带,右上角则是一个鑫谷的logo,除此之外就没有其他装饰元素了。整机外形比较方正,属于我比较喜欢的稳重简洁风格。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

前面板侧面有两个入风口,打开后是面积比较大的风扇安装位,同时也装有防尘网。由于PCI的挡板和主板I/O接口被安排在了机箱顶部,因此后部除了电源仓就被设计为了风扇/冷排安装位。虽然采用了水平风道的设计,鑫谷开元K1底部也垫起了一些,这种设计主要是考虑到电源散热的需要。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

结构设计:横竖交替,横向风道

前面提到,鑫谷开元K1机箱采用了右侧安装硬件的方式,同时主板安装方式也变成了横向安装。也就是说你在安装的时候会把主板在翻面的情况下顺时针旋转90°,当然其他的硬件直接安装在主板上就好了。由于电源仍然位于机箱后下部,所以这款机箱对许多电源连接线(尤其是主板24Pin和)的长度要求很低,而且提供了非常大的电源仓用来安装电源与藏线,不过如果你想要获得最佳的视觉效果的话可以去定制或者购买较短的电源线。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

机箱内部的底部分为两个高度范围,其中后半部分由于考虑到安装电源以及藏线的需求,相对来说比较高,但是由于机箱采用了主板横装的设计,因此还是可以装下ATX主板的;前半部分内部负责用来安装硬盘,因此对高度的需求比较低,高度也就比较小,从而为显卡提供了更大的安装空间,增加了显卡的限长。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

此外,由于采用了横向风道的设计,这款机箱的顶部和底部没有提供风扇安装位。前面板最大支持安装360mm冷排(或者3把120mm风扇),后面板最大支持安装240mm冷排(或者2把120mm风扇),不过想要在前面板安装360水冷的话需要把一个小挡板和第一个硬盘托架拿掉。由于正面进风量比底部有着天生的优势,所以这款机箱对于显卡方面的散热应该会有一定优势,并且可以让用户更好的展示自己的显卡。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

机箱左侧是理线部分,深度为25cm,配合电源仓和硬盘仓完全可以满足在理线方面的需求,对于线材比较长的用户建议先把线扎起来再放到主板当中,不过如果想要追求最佳效果的话定制线肯定是最好的选择。隔板上面有两个2.5英寸硬盘位,可以安装两个2.5英寸机械硬盘或者固态硬盘硬盘,因此即使你把机箱底部的两个电源仓都拆掉了也可以在不使用胶水或者扎带的情况下安装两块硬盘。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

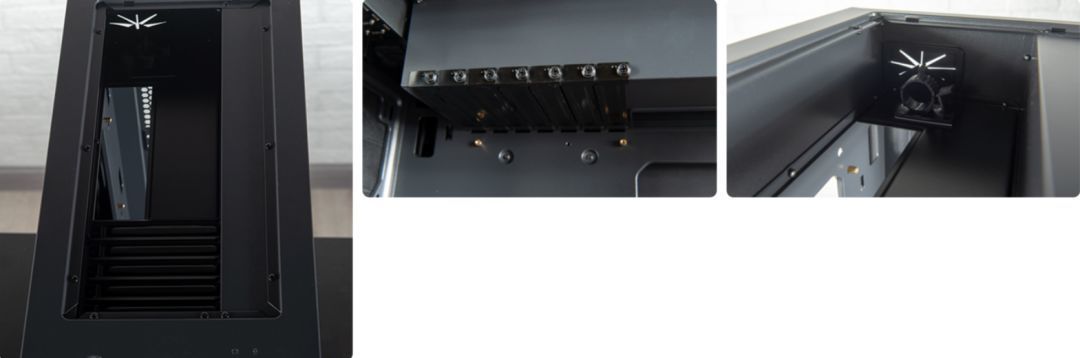

机箱顶部就是I/O部分了,从前到后分别为机箱I/O、PCI和主板I/O区域,机箱为后面两个I/O区域提供了盖板,线材可以直接从后部伸出,同时也提供了很深的纳线空间。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

细节:榫卯结构,防丢设计

榫卯结构是在中国古代建筑和家具当中常用的连接方式,使用榫卯结构可以在不使用其他辅助工具的情况下将两个物件组合起来,鑫谷开元K1大量采用了这种连接方式。当然,鑫谷采用榫卯设计并不只是为了怀旧,更多的是因为采用榫卯结构之后,连接玻璃与面板边框时不用借助胶水或者钉子等辅助工具,既可以保证面板外观不受到影响,而且也不会因为给玻璃钻孔影响玻璃本身的强度。

这款机箱在硬盘托架和面板安装的位置也使用了这种设计,从而减少了螺丝的用量。此外,机箱螺丝采用了手拧加防脱落设计,因此只拧下一半的话不需要担心丢失螺丝的问题。但是不知道是出于美观问题还是其他考虑,机箱PCI挡板并没有提供手拧螺丝,不过挡板是可以反复使用的。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

由于鑫谷开元K1采用了水平风道,因此只有前后两个面板用于通风。根据鑫谷的设计,这款机箱由前面板进风,后面板出风,因此只需要在前面板和电源藏安装防尘网即可满足整机对于抵抗灰尘的需求。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

这款机箱的硬盘托架持双面安装,也就是说你可以在硬盘托架的两侧分别安装一块2.5寸和3.5寸硬盘,也就是可以有双倍的快乐。此外,这款机箱的2个硬盘托架可以单独拆装,也就是说你可以根据自己的需求进行一定的DIY,如果把它们都拆掉的话将会提供大量的理线空间,当然即使你把底部的两个硬盘托架都拆掉了,机箱的挡板仍然提供了2个2.5英寸硬盘架。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

经过测量,机箱的侧板厚度为0.9mm左右,侧透面板厚度为3mm左右。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

上机与温度测试

上机:虽然陌生但是不难

虽然结构不同,但是这款机箱的装机步骤与其他的机箱是一样的,先把CPU、内存、M.2固态硬盘和散热器等产品在主板上面安装好,然后把主板、冷排和机箱扇安装到机箱上,接下来安装好显卡并且把线材接上就可以了。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

由于机箱采用了横向风道设计,冷排也是安装在机箱后部的,所以在安装过程中难免有些怪异。水冷的冷头可以根据需求在四个方向当中选择一个安装,但是目前的硬件基本都是按照主板竖装显卡横装的安装方式来设计的,所以看起来难免有些怪异。

不得不说,鑫谷开元K1的这种主板横装、显卡竖装的方式确实有一定的可取之处。首先,由于显卡的重量主要由顶部的PCI挡板部分承担,所以只要安装好螺丝,显卡对PCIe插槽的压力是比较小的,能够比较有效的避免拉坏显卡或者压坏主板的问题。此外,在这款机箱当中电源与显卡和主板供电的距离很短,所以不太会发生线材不够长的问题。相反,如果你的线材太长,并且不需要安装那么多的硬盘的话,不放考虑拆掉一个硬盘托架用来藏线,当然使用定制线的话效果会更好,而且可以把线材做的很短。

机箱外部接口全部位于机箱顶部,这款机箱也为主板I/O和PCI扩展卡接口区域设计了理线槽、束线器和盖板,最后在机箱后部的顶部一起伸出,所以直接把外部设备连接好之后盖上盖板就可以了。如果你想要连接更多的设备,顶部接口的设计与后部接口设计相比使用更方便,至于U盘和移动硬盘等产品直接使用机箱自带的I/O面板即可。

最后,让我们来看一下这款机箱最终的装机效果以及顶部理线效果。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

但是大家在选用平台的时候也要注意一些问题。首先,因为这款机箱采用了横向风道的设计,因此包括AMD原装散热器在内的许多风冷散热器的表现都会比较一般,所以推荐大家使用水冷散热器;其次,由于机箱对第一个PCI槽的限长比较小,因此如果你是使用M-ATX主板的话需要多注意一下显卡长度问题。

散热测试:高端游戏平台无压力

由于这款机箱使用了被称为ATX 3.0的新设计,鑫谷也表示这种设计可以为显卡提供更好的散热效果,所以我们在此次装机当中直接使用英特尔酷睿i7-8086K配合iGame RTX 2080 Vulcan X,我相信这也能满足绝大多数玩家对于游戏性能的需求了,具体测试平台如下。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

测试分为待机、游戏和双烤三部分,首先待机半个小时记录温度,然后使用3DMark Fire Strike模拟游戏当中的情况,烤机时间20分钟,接着静置半小时后同时运行aida64 FPU和3DMark Fire Strike同时烤机20分钟,测试时室温为26°C。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

经过以上测试,这款机箱完全可以满足高端游戏整机的散热需求,但是可以看出如果显卡过长的话整个机器确实会对处理器的散热产生一定的影响,同时建议大家使用热管比较多的显卡,简单来说就是直接买高端显卡就可以了。

考虑到实际游戏当中并不会对硬件产生这么高的压力,所以我在之后额外添加了实际游戏测试。在测试一个小时《守望先锋》之后CPU和GPU温度分别为70°C和65°C左右。所以这款机箱在夏天完全可以满足游戏玩家在散热方面的需求。并且在装好后即使满载也不会有明显的噪音,在平时游戏时噪音就更小了,因此不会对游戏体验造成影响。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

总结:开启ATX3.0新时代

鑫谷开元K1机箱采用主板横装显卡竖装的安装方式,因此PCI挡板位可以很好的分担显卡的重量,避免了主板或者显卡被拉弯的情况。此外,这种设计也可以方便用户安装外设产品,对于我这种喜欢在机箱上面放一些东西的人也比较友好。机箱的正面比较简约,除了灯带和logo就没有其他元素了,机箱整体比较方正,比较符合我对简约风的需求。不过这次我拿到的是黑色版本,如果是白色版本的话我就更加喜欢了。

此外,硬件安装部分位于机箱右侧,对于我这种右撇子来说比较友好,当然如果你在公司使用的话可以把机箱放在右边然后装一堆光污染来向你右边的同志炫耀配置。说道炫耀配置,这款机箱可以为显卡提供更好的散热条件,因此完全可以满足玩家对于高配游戏平台散热的需求,并且使用鑫谷推荐的这套散热也不会产生多少噪音,因此对于长时间游戏比较友好。

鑫谷开元机箱评测:横纵反转,开启ATX 3.0水平风道新纪元

总的来说,鑫谷对这款机箱给予了厚望,并认为未来会有更多厂商使用这种ATX 3.0的设计。鑫谷开元K1在我的实际装机和测试当中表现也十分不错,如果说你想要尝试一下船新的装机体验,或者想让自己的显卡在长时间游戏的情况下更加清凉,不放考虑一下这款鑫谷开元K1。这款机箱目前在京东的售价为499元而且送两把RGB风扇,当然大家也不要忘了搭配水冷散热器使用。
