用VLAN交换机和路由器来实现IPTV和上网的单线复用
对于大多数房子,由于弱电箱的位置比较偏,如果弱电箱里放路由器,WiFi信号会有影响,还有就是弱电箱空间小,散热也是一个大问题。如果把路由器放在客厅的位置,信号更好,对于小户型,可能客厅一台路由器就可以WiFi信号覆盖全屋。
但大多数用户弱电箱到客厅电视位置只有一根网,如果路由器放在客厅位置,而这时又想看运营商的IPTV就比罗麻烦了。本文教程是用一台VLAN交换机加上一台支持IPTV功能的路由器来实现IPTV和宽带信号来单线复用。
网络拓扑图如下:
端口1接宽带,端口2接IPTV,端口3为复用端口。
宽带和IPTV单线复用所需的产品:

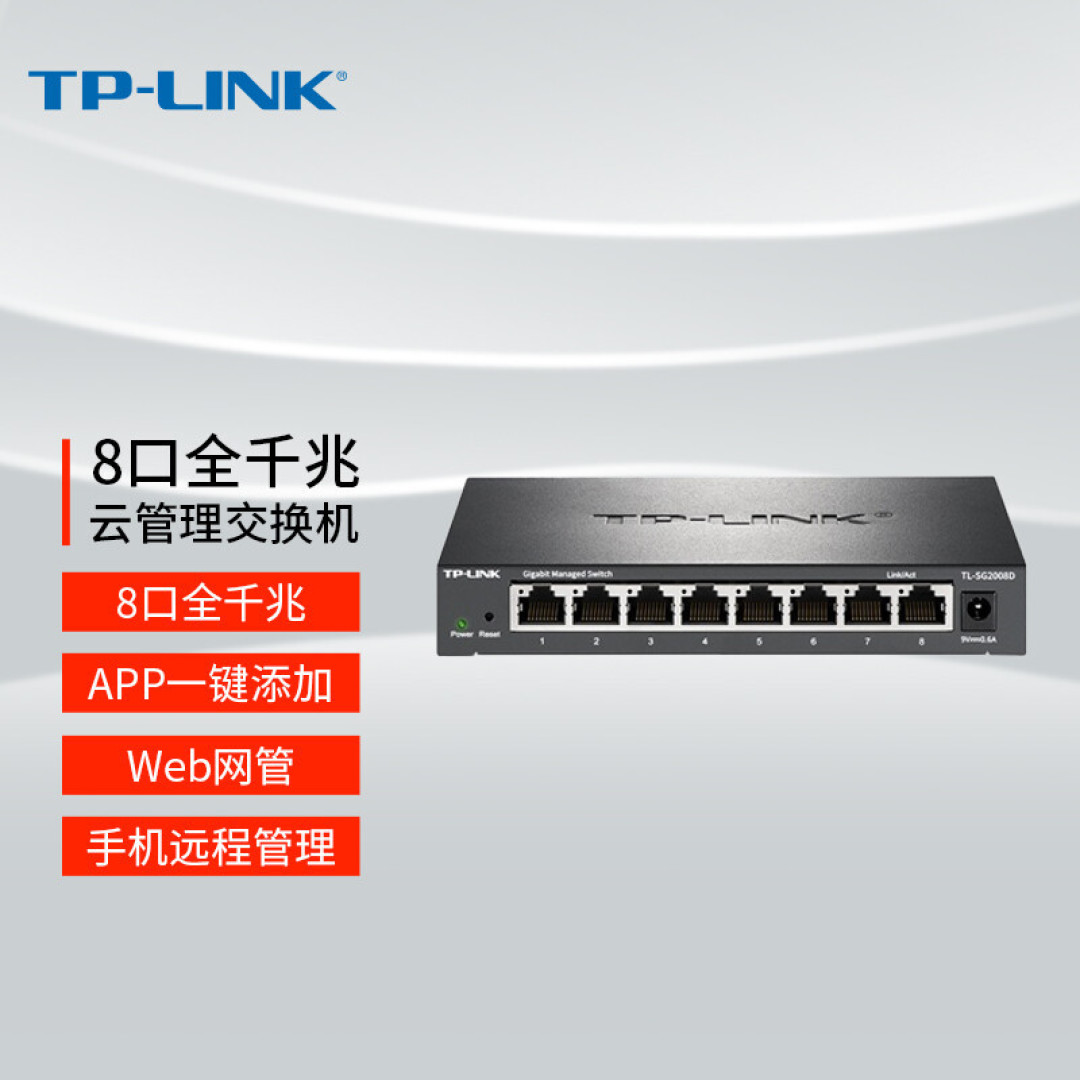

一台VLAN交换机,五口就够用了,如水星的SG105 Pro,TP-LINK SG2005D, TP-LINK SG2008D都行。
一台支持IPTV功能的路由器,如TP-LINK新上市的WiFi 6路由器都是支持双WAN,IPTV这些功能。像入门级的XDR3010,中端XDR5480都行。
VLAN交换机设置,这里以水星的SG105 Pro为例,TP-LINK SG2005D设置基本相同。
1.水星的SG105 Pro的IP为192.168.0.1,需要把电脑的有线网口设为相同的IP网段才能访问交换机。
2.用网线连接电脑和交换机上任意网口。在浏览器输入192.168.0.1,用户名和密码都是:admin。进入交换机的后台界面,这里只需要设置802.1Q VLAN和802.1Q PVID,在802.1Q VLAN菜单栏里,点击“启用”然后点击“应用”。
2.设置IPTV的VLAN为2,Untagged口为端口2,Tagged为端口3,点击“添加/编辑”
3.修改VLAN1 ,在VLAN后面的方框里输入“1”,把端口2改为非成员端口。点击“添加/编辑”
4,设置802.1Q PVID,把端口2的PVID值设为“2”点击“应用”
VLAN交换机设置完成,然后TP-LINK的路由器也要设置一下。
TP-LINK路由器上设置IPTV端口。

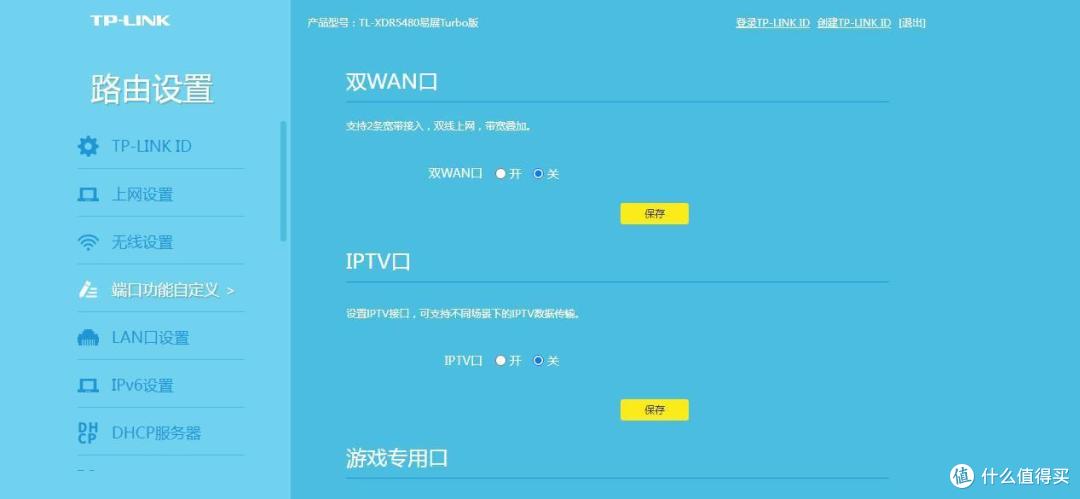

1.端口自定义菜单里,把IPTV口打开。
2.选择IPTV和上网单线复用。
3.设置一个LAN口为IPTV下联口,用于连接IPTV机顶盒。
4.IPTV模式选择VLAN模式,VLAN ID设为2,和VLAN交换机里的要一样。
设置完成后,就可以按照上面网络拓扑图来连接。就可以实现上网和IPTV单线复用了。
注意事项
由于VLAN交换机的ip为192.168.0.1,如果是光猫拨号上网,看一下光猫和路由器是网关ip地址,不能和VLAN交换机的ip相同,如果相同,需要更改光猫,路由器或者VLAN的ip。
