南京天宇 NJTY T21A 万用表拆解

67 块，买了台南京天宇 NJTY T21A 数字万用表。

67元，CAT III 600V、TRUE RMS，磁吸、照明，再送一副表笔——纸面上挺会打。可万用表不是配件越多就越值得买。天宇的名字能不能替这台数字表加分？拆开之后，我觉得先别急着买单。

厂在安徽马鞍山——南京天宇和马鞍山川宇，老板是同一个人左元友，工商登记可查。那句“南京不愧是安徽省会”的老梗，连万用表都能接上了。当然，厂在哪儿不决定好坏，还是得看这67元最后买到了什么。拆开看看。

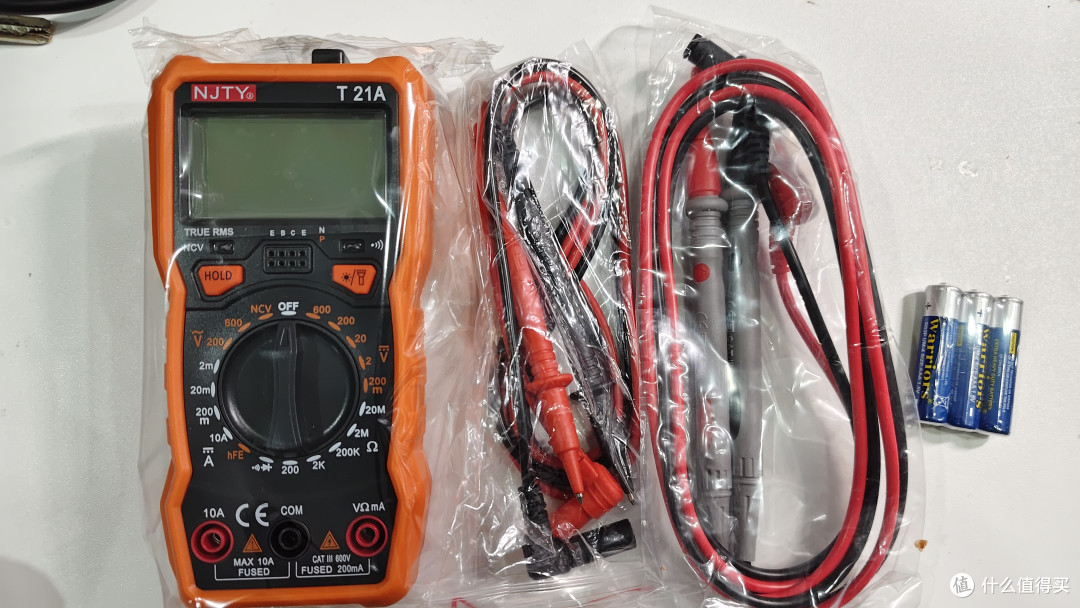

配件：两副红黑表笔、3节AAA 7号Warriors电池，以及橙色软质保护套。电池仓盖由1颗螺丝固定。

完整参数与拆解见下——先看产品信息表。

产品信息

入手价 67 元

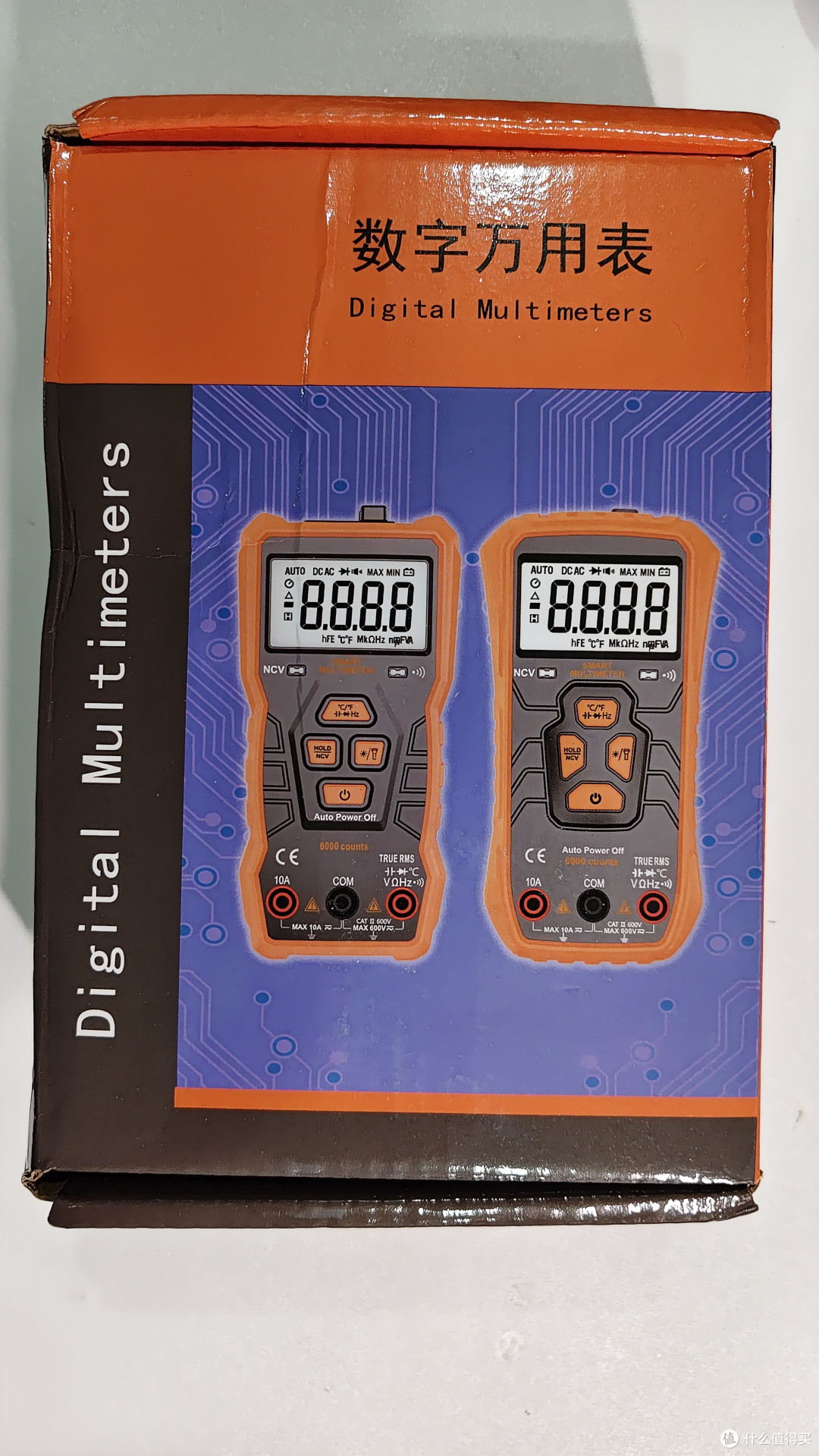

▲ 外包装，插孔标 "600V CAT III"，样机图印 "6000 COUNTS / AUTO RANGE"。

▲ 整机正面，NJTY与T 21A标识位于屏幕上方。

一、67元的配置：先区分面板标称与实测能力

这是一台手动量程数字万用表。面板可见 CAT III 600V、TRUE RMS 和 MAX 10A 等标识。最大显示计数——包装样机图印 6000 COUNTS，本机面板没写，我不拿样机图当本机规格。

CAT III 600V是测量类别与额定电压的标称。相应冲击测试等级为6kV，但整机安全符合性还涉及测试源阻抗、绝缘距离、过载保护等条件。本次拆解没有验证这些项目，不能只看印字判断保护水平。

面板可见直流电压200mV／2V／20V／200V／600V，交流电压200V／600V；电阻200Ω／2kΩ／200kΩ／2MΩ／20MΩ；直流电流2mA／20mA／200mA／10A。另有通断／二极管、hFE、NCV和OFF位置，按标记计共19个位置。

包装样机图标有AUTO RANGE和6000 COUNTS，不能据此认定手中这台的能力。实物旋钮列有具体量程，左键为HOLD，右键是背光／照明图标；未见SELECT键。

二、拆解过程：4 颗十字螺丝 + 1 颗电池仓螺丝

后盖 4 颗十字螺丝，电池仓盖 1 颗十字螺丝——整机 5 颗螺丝就能打开，比想象的好拆。

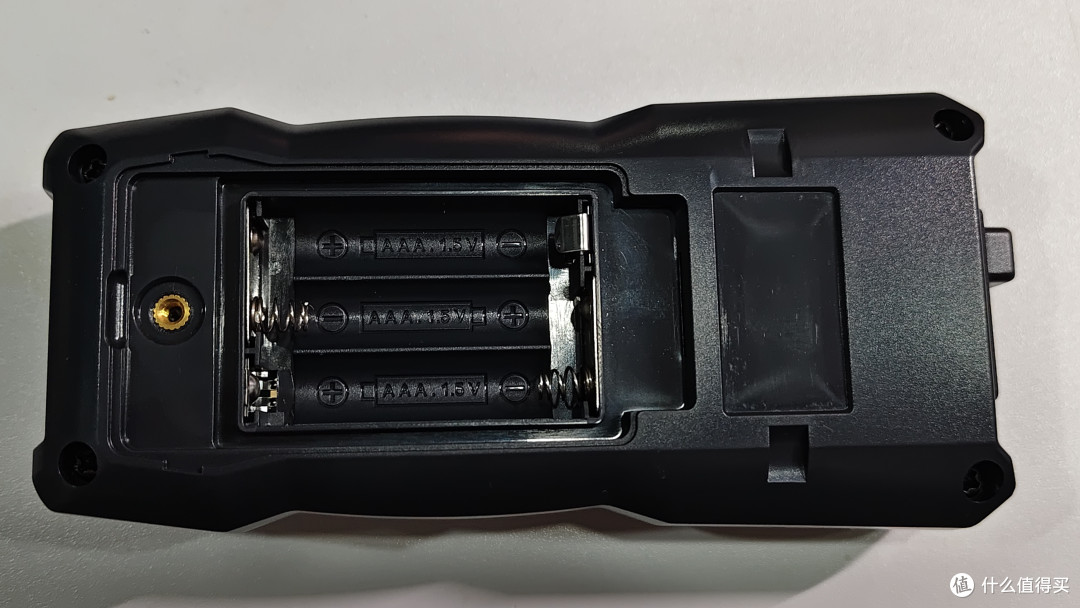

▲ 后盖 4 颗螺丝位置。

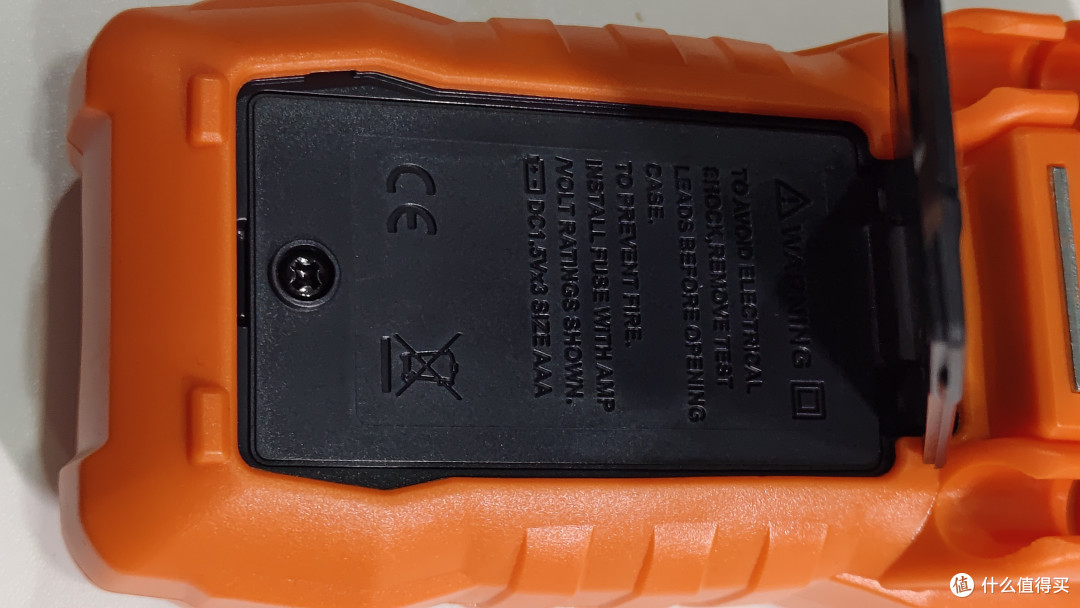

▲ 单个螺丝的电池盖。

电池仓盖上有英文警告：

WARNING: TO AVOID ELECTRICAL SHOCK, REMOVE TEST LEADS BEFORE OPENING CASE. TO PREVENT FIRE, INSTALL FUSE WITH AMP/VOLT RATINGS SHOWN. DC1.5V×3 SIZE AAA

电池盖还可见CE与打叉垃圾桶标志。打叉垃圾桶提示废弃电器应分类回收；这些标志不能替代本机安全符合性的核验。

打开后可见一块PCB、三个输入插孔、黑胶覆盖的主控区域、蜂鸣器和顶部NCV感应金属片。PCB两面均有铜走线，应称为单块双面线路板。

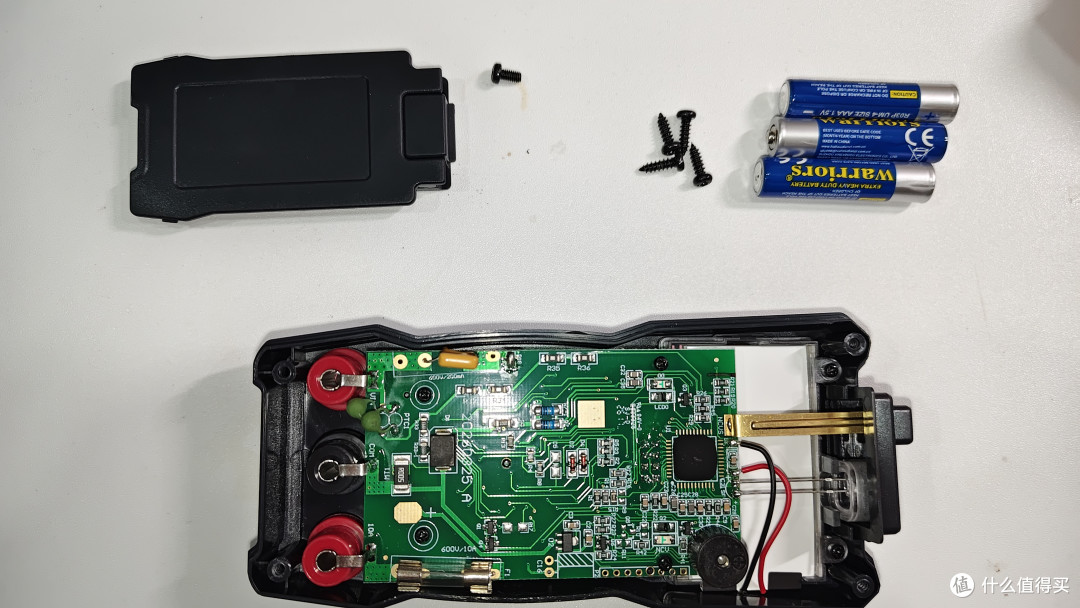

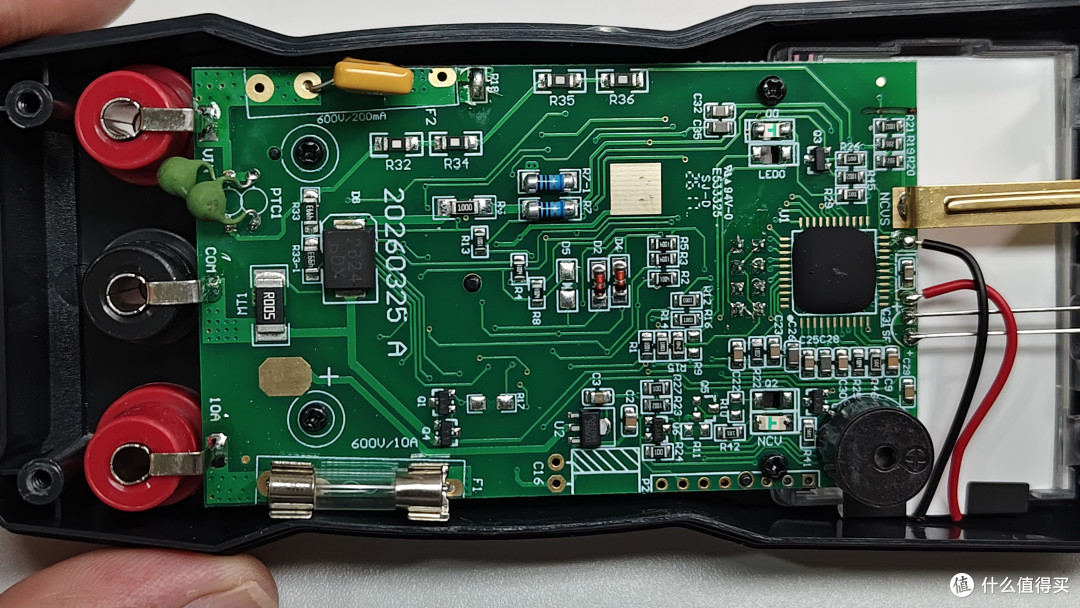

▲ 打开万用表总揽，单板结构。

▲ 主板特写，可见金色接触区和板号 20260325 A。

板号20260325 A，按常见编码读就是2026年3月25日、A版。日期并不难认；它标的是这块板的日期信息，不能直接拿来当整机出厂日期。

三、CAT III 600V：印字不等于安全验证

这是这一篇最该看的部分。

实物面板输入区可见以下标识：

10A、COM、VΩmA；下方标有MAX 10A FUSED、CAT III 600V及FUSED 200mA。

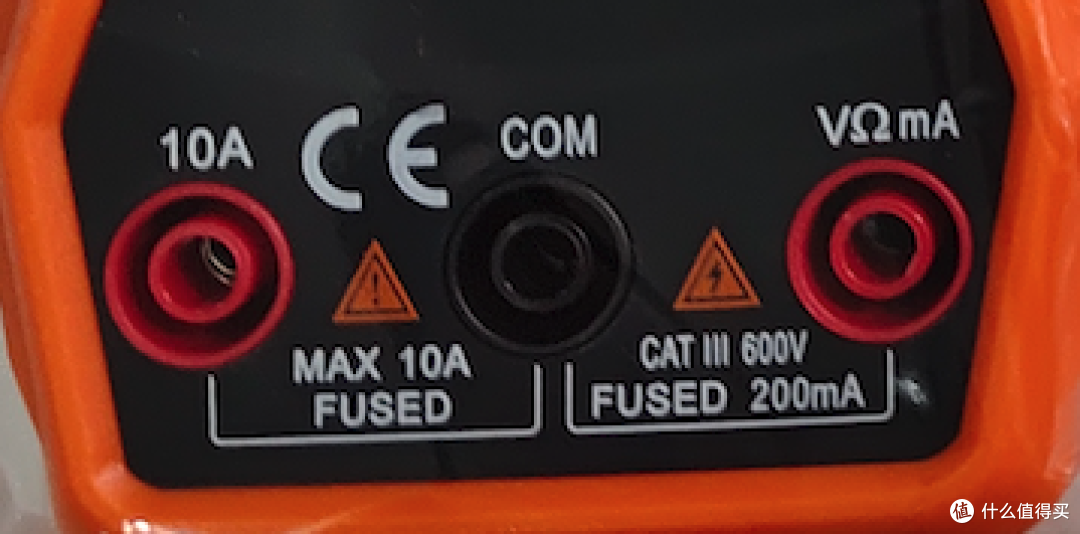

▲ 输入区标注。具体标称以对应实物为准，不把不同位置的印字视为独立认证。

CAT III 600V对应6kV冲击测试等级，但这只是符合性要求的一部分。它不等于日常可测6000V，也不是做一次普通耐压测试就能确认。

本次拆解对这些标称的判断范围如下：

这台没做过 CAT III 符合性验证，光拆个壳，证明不了它能上配电现场。

不同宣传位置的标识一致，只能说明标称一致，不能作为独立认证证据。厂方页面仍需提供对应型号的可核验资料。

实物面板确有 TRUE RMS 字样，本文按标称记录；有没有真本事，拉台信号源放个非正弦波才知道，不是印上去就算数。

这次只报告可见结构，不据此推荐本机用于市电或配电箱测量。实际选用应核对与现场相符的测量类别、额定电压、表笔和保护规格，以及可核验的符合性资料。

四、输入端：一只玻璃管保险丝，加几颗身份不明的器件

板子输入端一览：

F1 玻璃管保险丝（10A 通道）
F2位置：黄色器件标记CR600／200，PCB旁标600V／200mA；不是玻璃管保险丝。
两颗绿色 PTC 类器件位于同一面，照片可见；具体型号和材料，厂家不说，我不瞎猜。
光看颜色和 PTC 位号就咬定是聚合物 PPTC，太草率；数量多也不等于保护等级高。
R005 标记对应 5mΩ 低阻电阻，就在输入端附近，采样分流电阻的身份八九不离十。
D8：两端黑色贴片器件，标记2624／BDX；具体二极管类别及功能待追线确认。

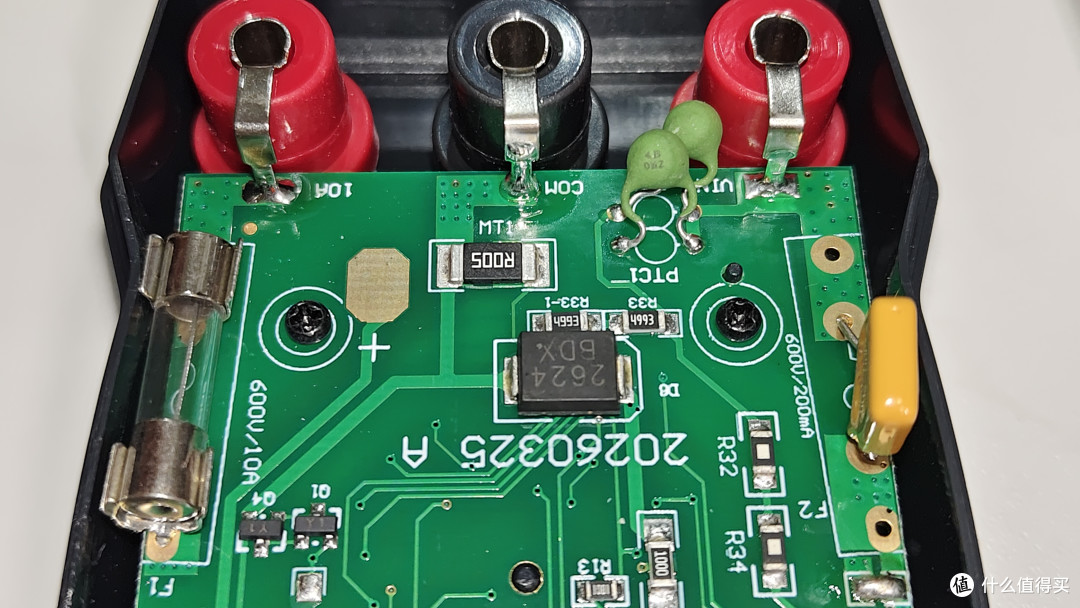

▲ 两颗绿色PTC类器件与R005低阻电阻，均位于照片可见的一面。

面板 FUSED 字样，不代表里面就有两只玻璃管。图里 F1 是玻璃管，F2 是黄色器件；PCB 上的标，替不了实际焊上去的件。

这一部分还需核对实际器件资料，才能评价保护能力：

F1：需读取保险丝本体规格，核对额定电压、电流和分断能力。
F2：CR600／200疑为自恢复保护器件，600V/200mA。
R005用于低阻采样的判断较合理，但采样电阻本身不是“专业保护”的证明。

目前能确认输入端存在这些器件，不能据此得出“超规格保护”或优于其他产品的结论。保护能力取决于器件参数、接线和整机验证。

五、电源方案：三节AAA与6209A标记器件

电池盖标注 DC1.5V×3 SIZE AAA，配件图也是三节 AAA，标称供电 4.5V。内部各路实际电压，照片说了不算，得拿表量。

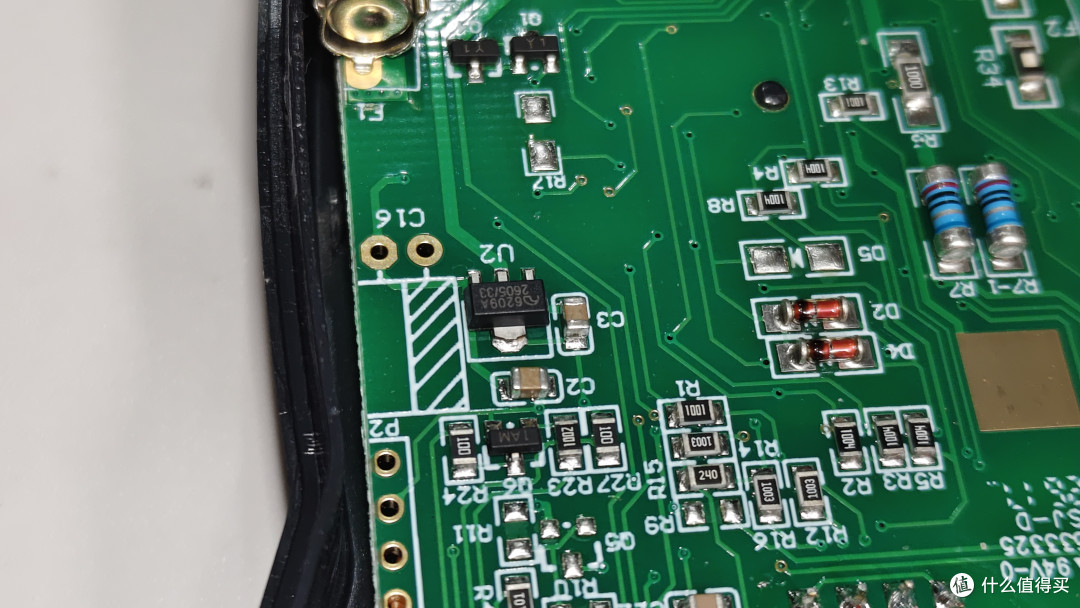

▲ U2特写：丝印6209A，下行末尾可见／33，外形为SOT-89类封装。

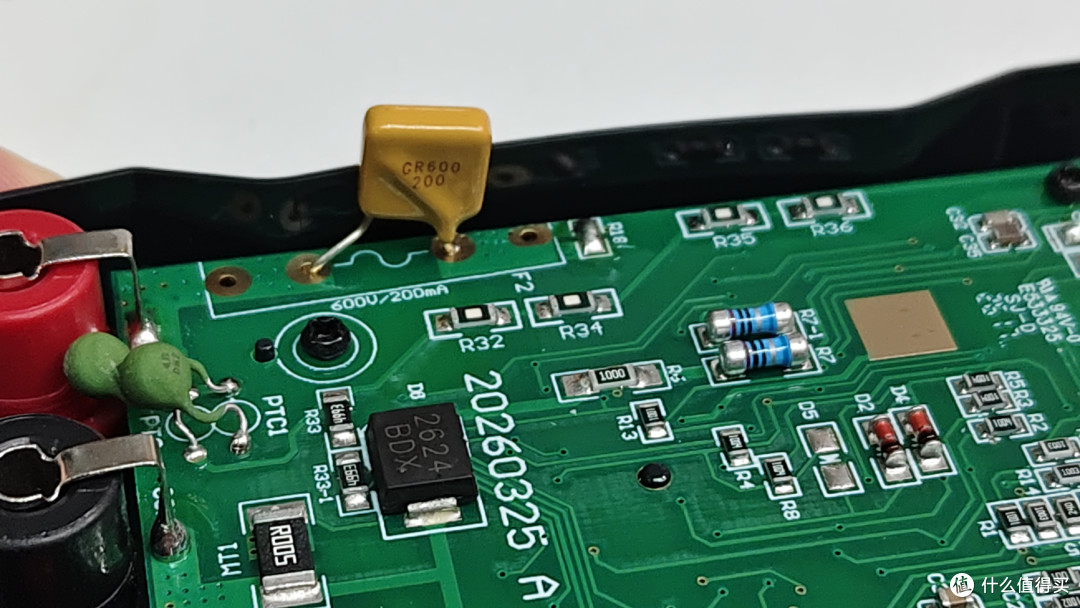

▲ 这张照片主要展示F2位置的CR600／200黄色器件；下方同时可见D8（2624／BDX）。

两颗黑色器件应分别识别，不能一起归为LDO：

U2：照片丝印为6209A，而非6206A3。结合标志、／33尾码及封装，疑似微盟ME6209A的3.3V版本；完整型号、引脚和输出电压仍需核实。
D8：照片显示只有两个端子，不是SOT-223三端稳压器。2624与BDX可能包含批次或器件标记，暂不推定具体型号及功能。

电池选择：

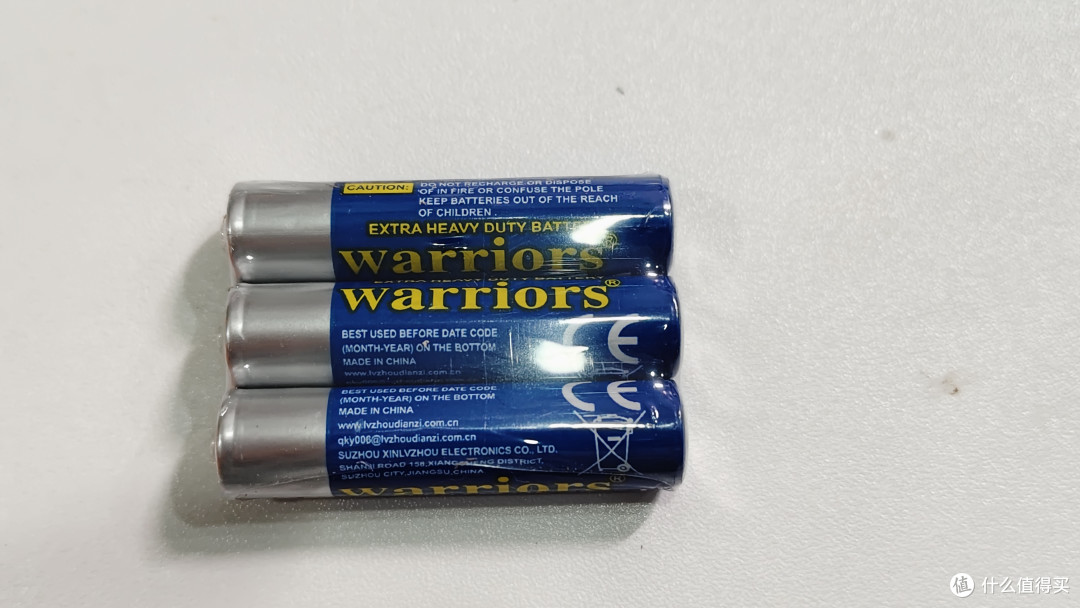

随附电池可见Warriors标识。
如更换电池，应按设备要求使用三节同型号的新AAA电池。

六、主控：牛屎 COB 黑胶糊脸，型号不想让你看

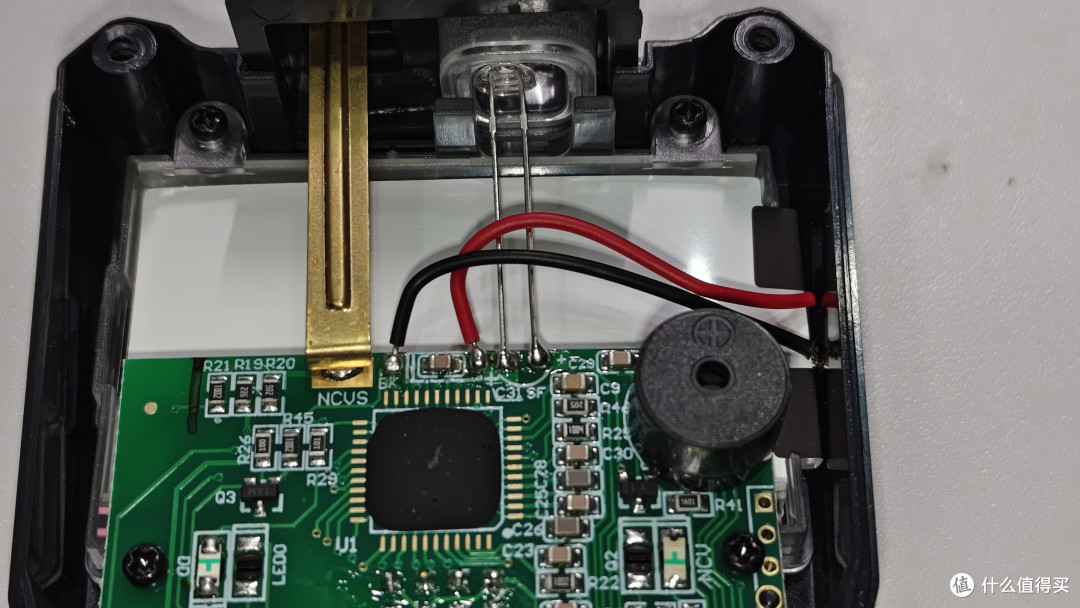

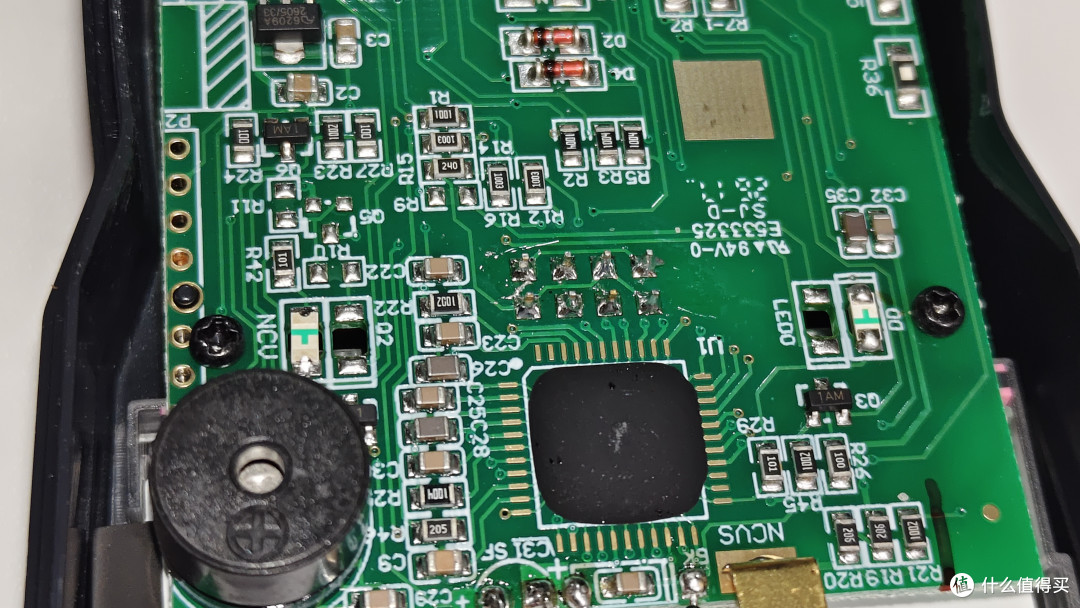

▲ 主控黑胶覆盖区与LED开窗结构。

主控被黑胶盖得死死的，型号读不出来。周围露出的金色条状是 PCB 铜焊盘，看着像引脚，硬芯版那说法不成立。

板上其他关键：

U1 标注（主控位置）
LED0 位置（贴片 LED 标号 LED0）
LED附近可见PCB开窗，疑为反向安装、向另一面出光的结构。安装朝向与电气极性是两回事。
板上可见94V-0、E533325、SJ-D等标识。94V-0为阻燃等级标识；E开头编号符合UL档案号形式，归属待查。它们不是电压或量程分压节点。
pcb上 D2、D4 是玻璃封装二极管；D5、D6 附近有空焊位，不是所有 D 位号都装了玻璃管。具体型号，没打算逐个去查。
pcb上没找到独立晶振，时钟来源不明。没必要非得 32.768kHz + 4MHz 双晶振，所以不算反常设计。

型号读不出来，不妨碍验真有效值——拿已知非正弦波，在额定输入、频率和峰值因数范围内跟参考仪器对读数就行。这次没做这测试，TRUE RMS 只记面板标称。

七、NCV：顶部金属片感应电极

▲ 顶部带加强筋的扁平金属感应片，材质一眼看不出。

NCV 即非接触电压检测。这台表顶部用带加强筋的扁平金属片做感应电极，是黄铜棒。

PCB上还看得见红黑导线和照明 LED 引脚。红黑线到底接哪，没一根根追；是 NCV 信号线还是别的，我不乱认。

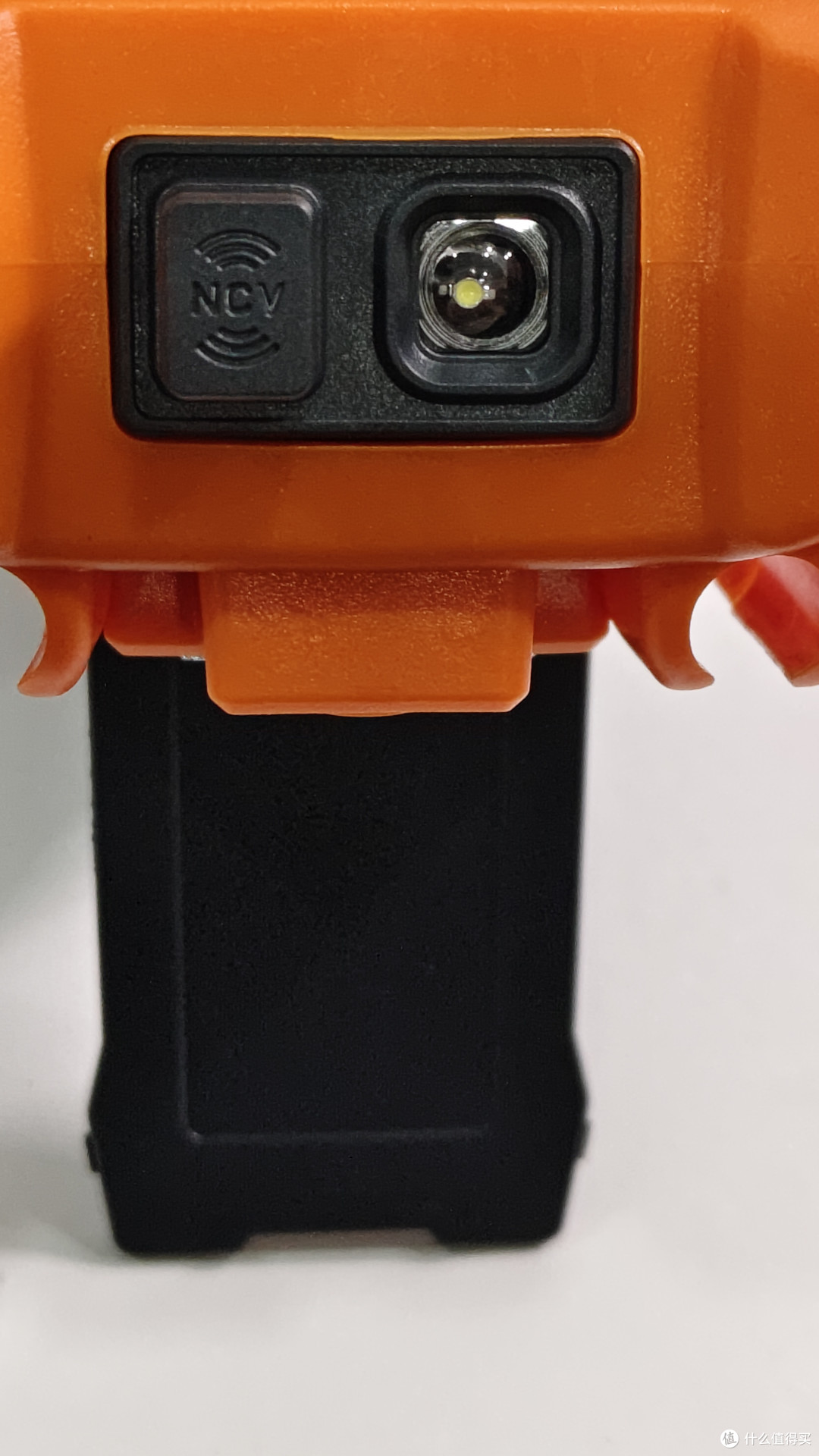

▲ 顶部带 NCV 和 LED。

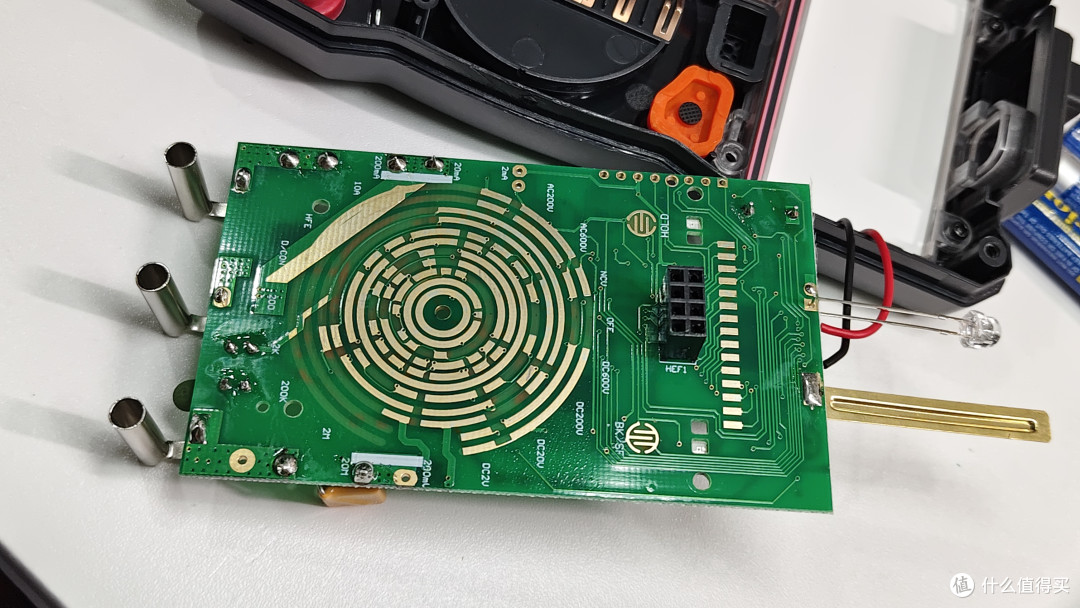

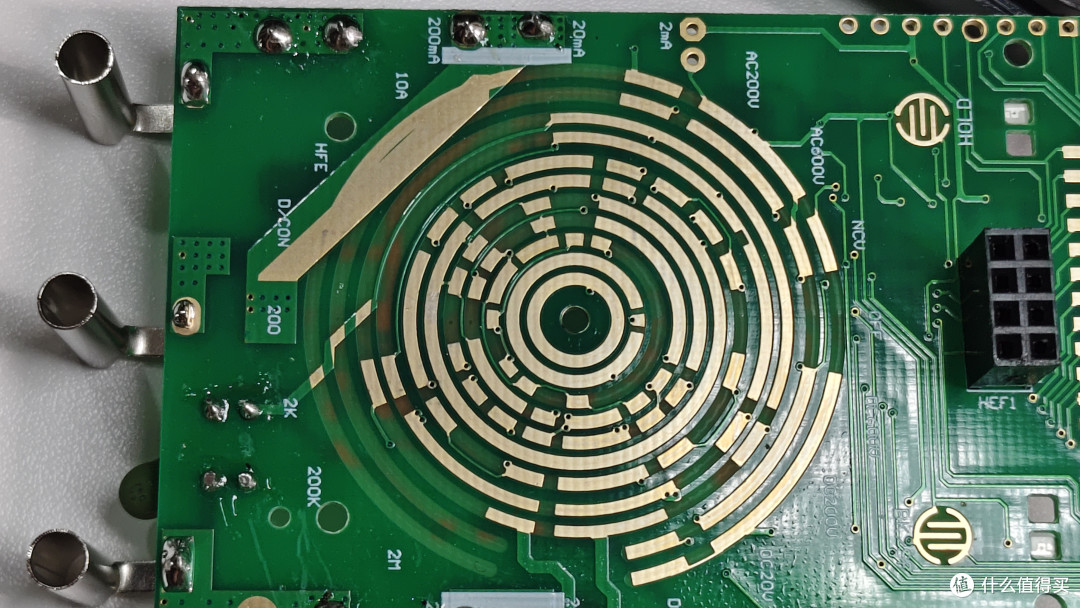

▲ 码盘很复杂，开窗不规律。

PCB另一面可见多圈分段铜接触轨道，与旋钮触点配合切换电路。按面板标记计含OFF共19个位置；不能将这些轨道称为已经确认工艺的“螺旋金箔”。

感应距离、方向、会不会乱叫，得实测；单看电极形状，判断不了「低灵敏度但能用」。这次没测 NCV 性能。

八、南京天宇 NJTY T21A 值不值得买（67 块的取舍）

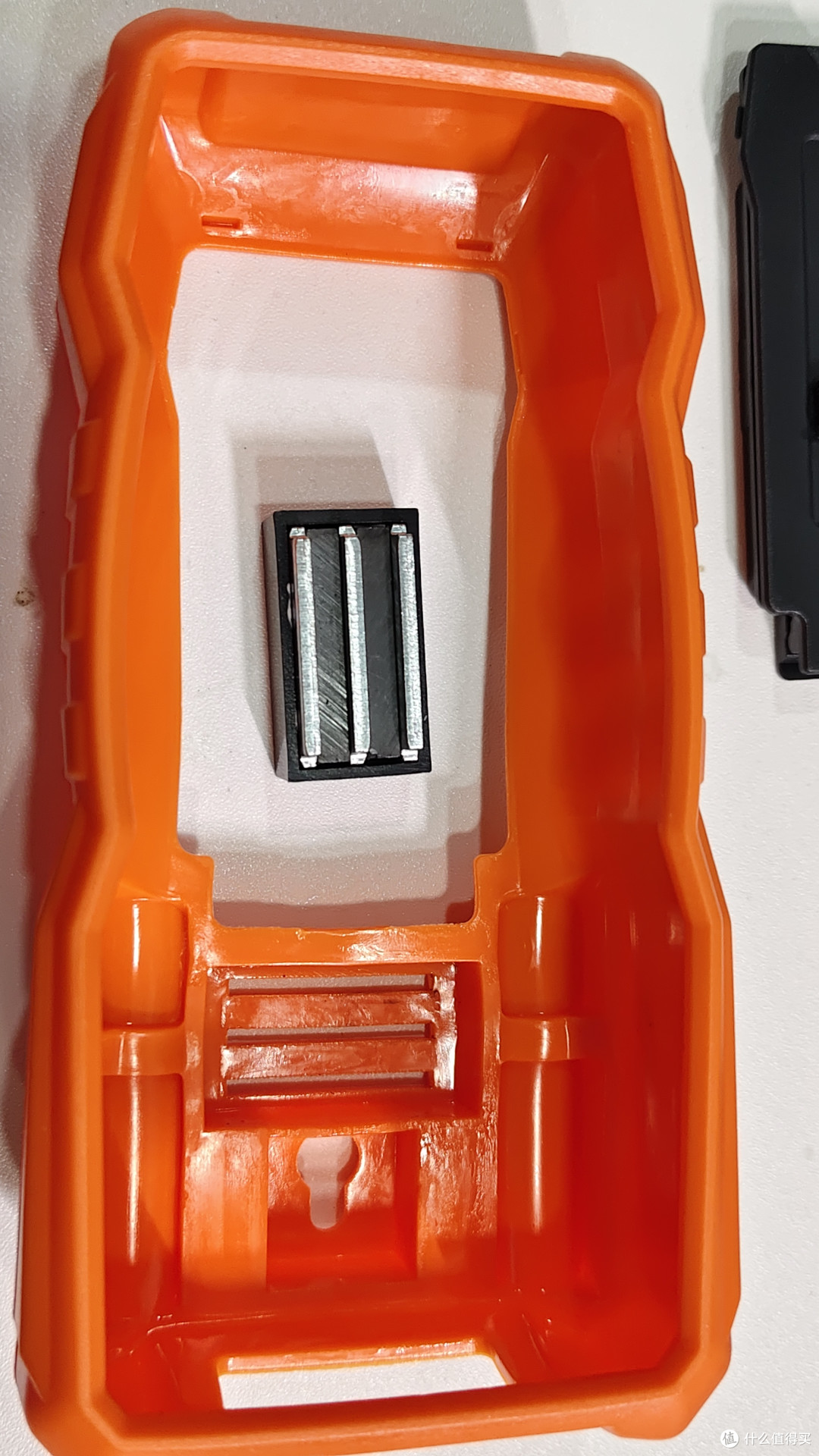

▲ 橙色软质保护套与背面磁吸结构；手感像硅胶，是不是真硅胶，烧一下才知道。

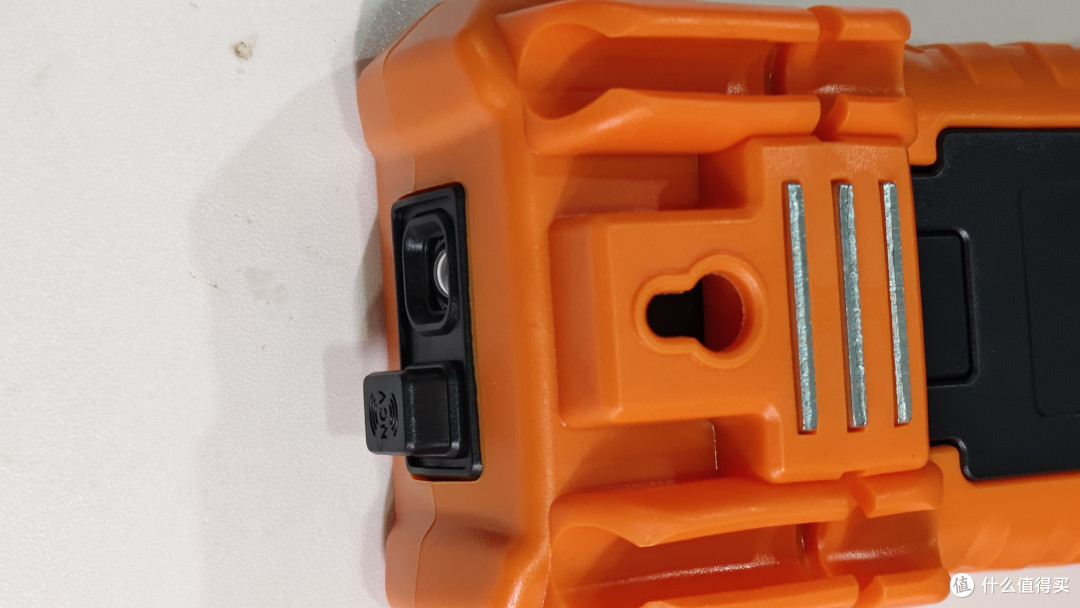

▲ 后背带磁铁，可以吸在铁板上。

▲ PCB旋钮接触轨道、hFE插座和顶部感应片。

先把数字摆开：

价格：本次实付67元；未独立确认对应型号的海外官网售价，不作汇率换算比较。
显示计数：包装样机图印 6000，本机面板没写，样机图替不了说明书。
CAT：面板标 CAT III 600V，印字是真的，符不符合没拿证书比过。
主控：COB 黑胶糊脸，型号不让看
输入端：F1 玻璃管保险丝、F2 黄色器件、两颗绿色 PTC 类、R005 低阻电阻，件都摆出来了，保护性能值几分，得拿电流去试。
电源：三节AAA，标称4.5V。
杂项：磁铁、NCV、LED 灯、额外送一副表笔——功能堆得很满

我的结论：天宇指针表不错，数字表却不能跟着沾光。这台T21A，我给的评价是“配件有诚意，购买理由还不够硬”。磁吸、照明、两副表笔都看得见，但对我来说，这些还不足以让它成为主力表。

67元值不值？拆着玩，我觉得值；专门买来当主力工具，我不推荐。这是基于这次拆解和现有证据作出的购买判断，不是说它已经测不准或保护测试不合格。我的钱会先投给规格交代清楚、测量表现有依据的产品。
保留项：显示计数、真有效值、测量误差、整机安全符合性，都是纸面数字；几颗保护器件的型号也没追到底。
当工具用：本次拆解不足以确认市电或配电现场适用性。即使用于电池等低能量电路，也应先核对量程并验证基本读数，不能把“低压电器”一概视为低风险。
我的猜测：这台表的产品思路偏向“基础手动表，加上看得见的便利功能”，靠磁吸、照明和配件增强吸引力。从配置组合看，我更愿意把它当入门小工具，而不是冲着面板上的CAT字样去买。这个定位是我的推断，不是厂方说法。
