猫棒搭配交换机的三种设置方法（分是否有IPTV）

本教程讲解猫棒接入交换机，再进入主路由拨号，并回接到交换机，从而连接其他设备的方案教程，分为有IPTV和无IPTV两种情况，三种场景。交换机选择兮克SKS3200-8E2X，8个2.5G电口+2个10G光口，轻管理型，可支持VLAN划分。

方案一：（光猫）猫棒-交换机-路由器拨号（无IPTV）

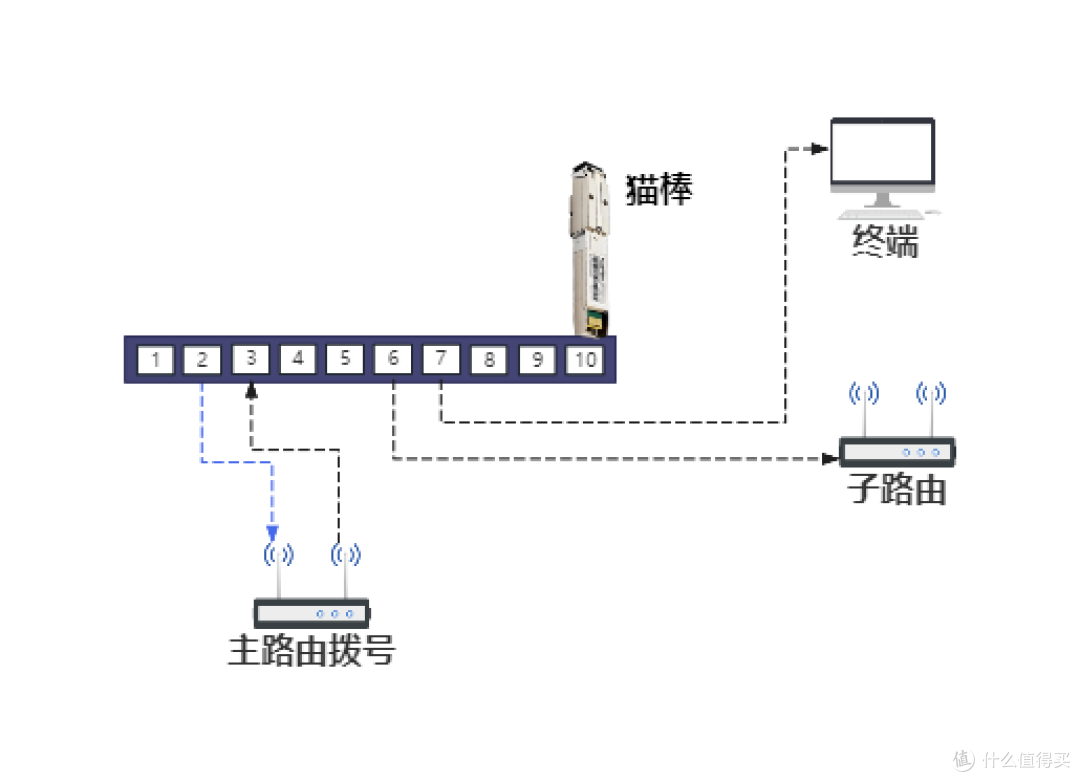

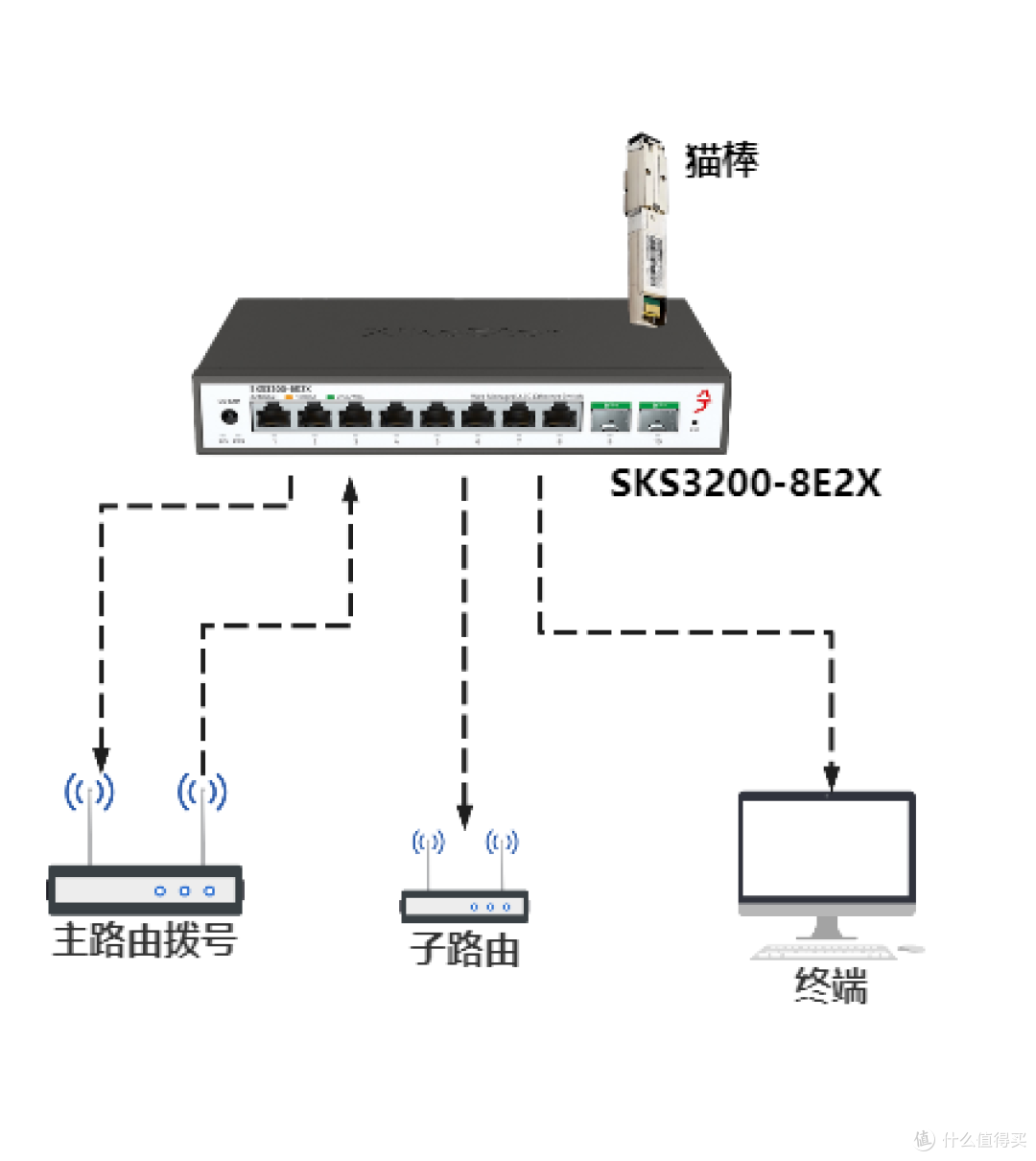

猫棒接入交换机10口光口，再通过交换机2口进入路由器WAN口，在路由器内进行拨号之后，通过路由器LAN口进入交换机3口，从而使交换机其他端口有网，可以连接终端或者子路由等。

这种方案比较简单，我们只要区分开进入的宽带以及拨号之后的内网就可以了，可以看到，宽带通过10口进入交换机，2口进入路由器。把这两个口放在一个VLAN中，其余端口放在另一个VLAN就行。

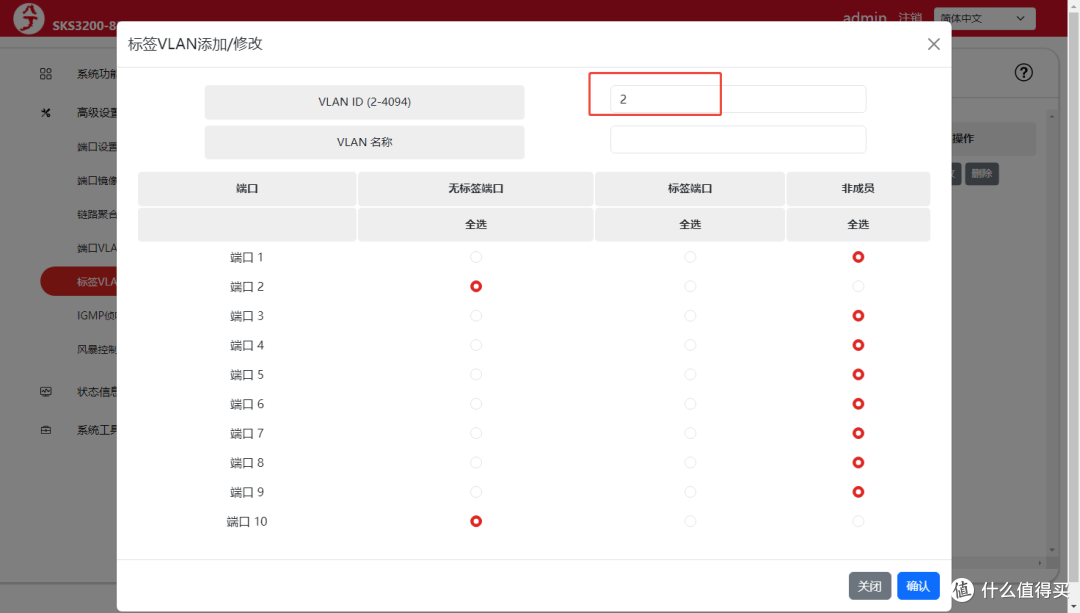

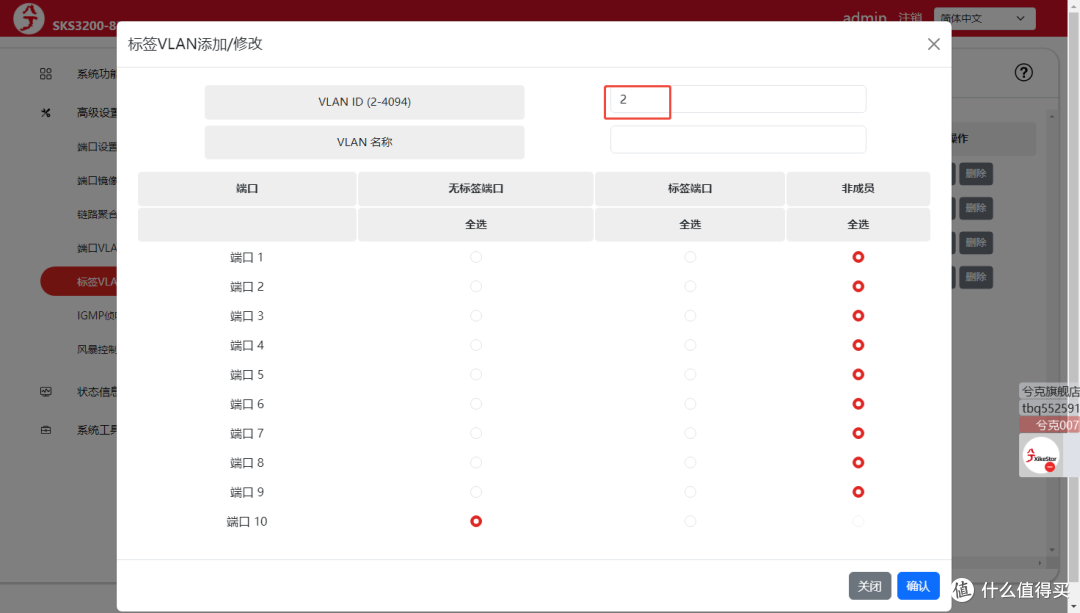

1、进入交换机后台，选择标签VLAN，添加VLAN2，成员端口为2口、10口，不带标签。其余口默认在VLAN1中，设置完成后应用保存

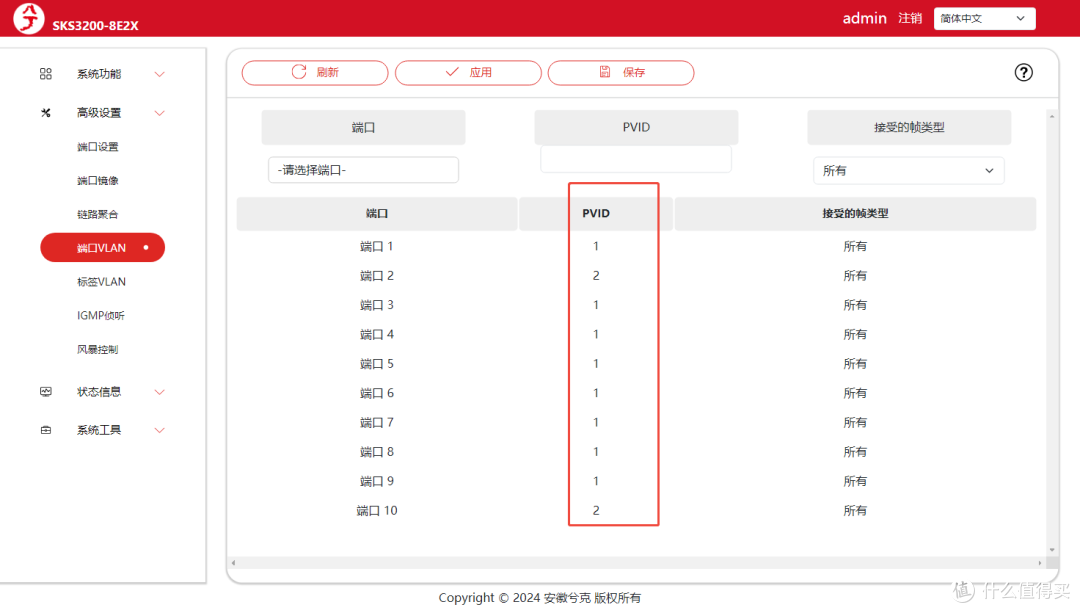

2、选择端口VLAN，把2口和10口的PVID改为2。其余口默认为1。设置完成后应用保存。这样整个设置就完成了。

方案二：猫棒-交换机-路由器拨号（有IPTV）

有IPTV时，首先注意猫棒内一定设置好了宽带和IPTV，并记住设置的VLAN ID。假设猫棒中IPTV的VLAN ID设置为43。宽带不指定（或者指定也可以，假设为40）

有IPTV的情况分为两种，一种是IPTV接在交换机上；一种是IPTV接在主路由器上。如果IPTV组要接在主路由器上，需要路由器支持设置IPTV的功能。

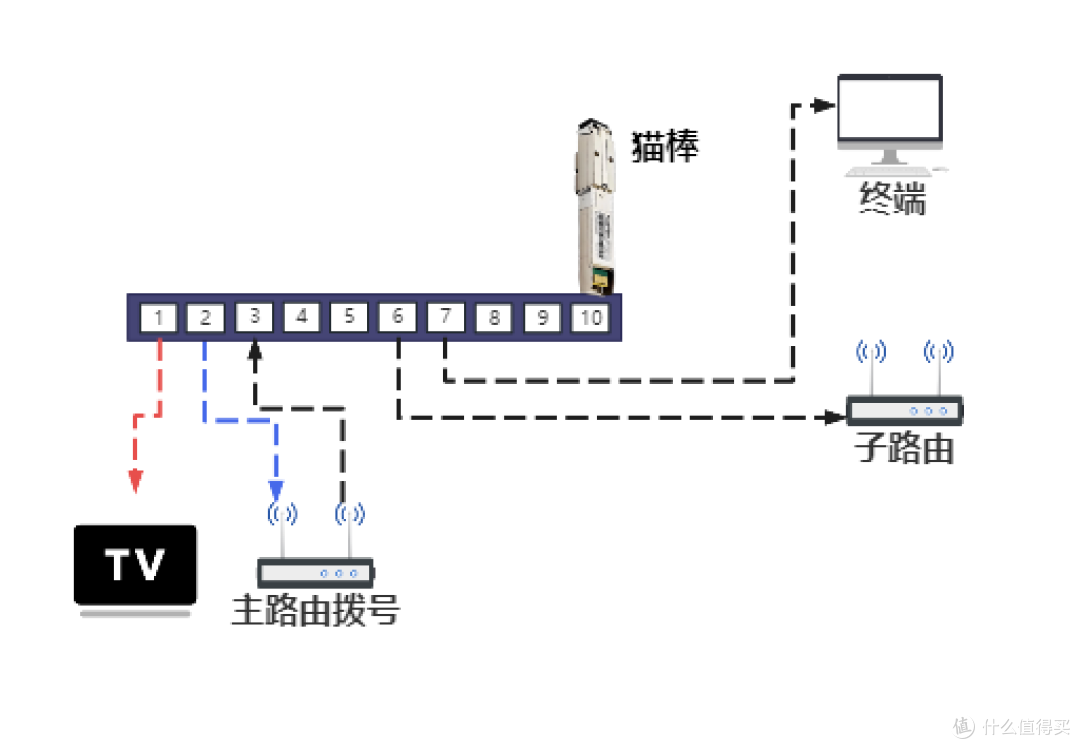

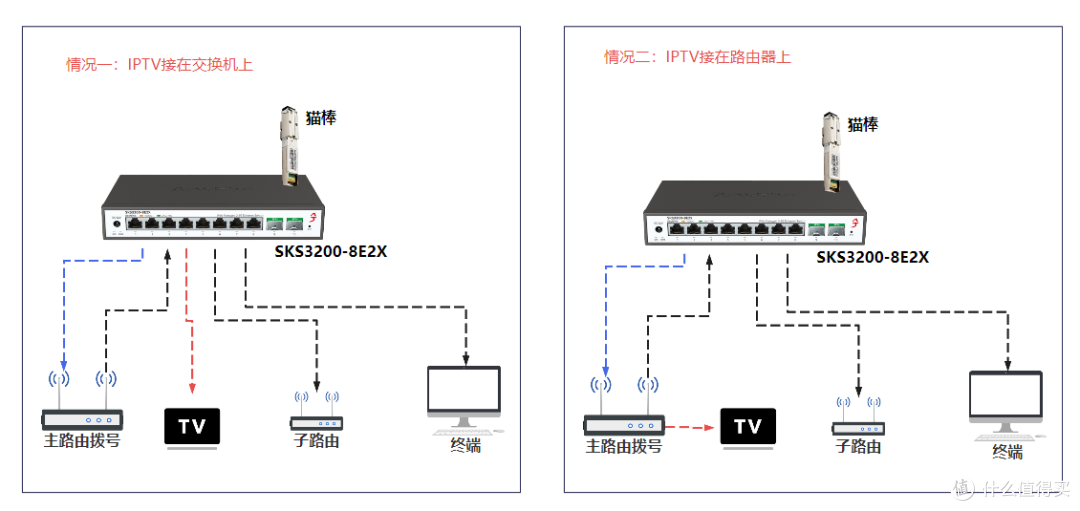

1、IPTV接在交换机上的情况。组网图如下：

猫棒需要传输宽带和IPTV进入交换机10口，通过交换机2口使宽带进入主路由拨号；路由器拨完号LAN口通过交换机3口进入交换机；IPTV通过交换机1口连接到机顶盒。

1.1进入交换机后台，选择标签VLAN。

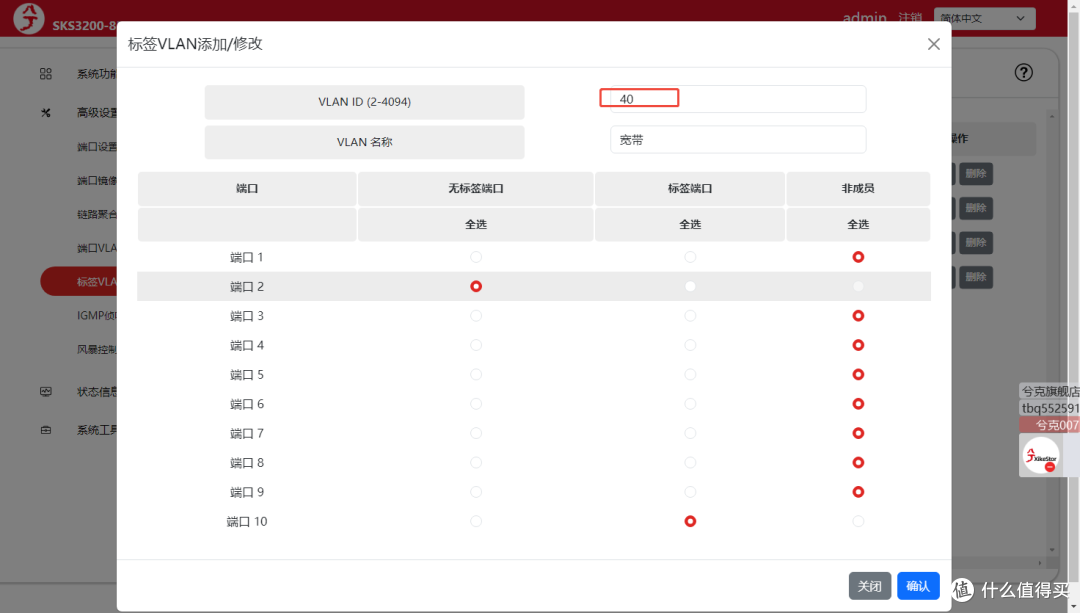

先设置宽带。通过10口进入，2口出去。添加VLAN40，成员端口2口不带标签，10口带标签。

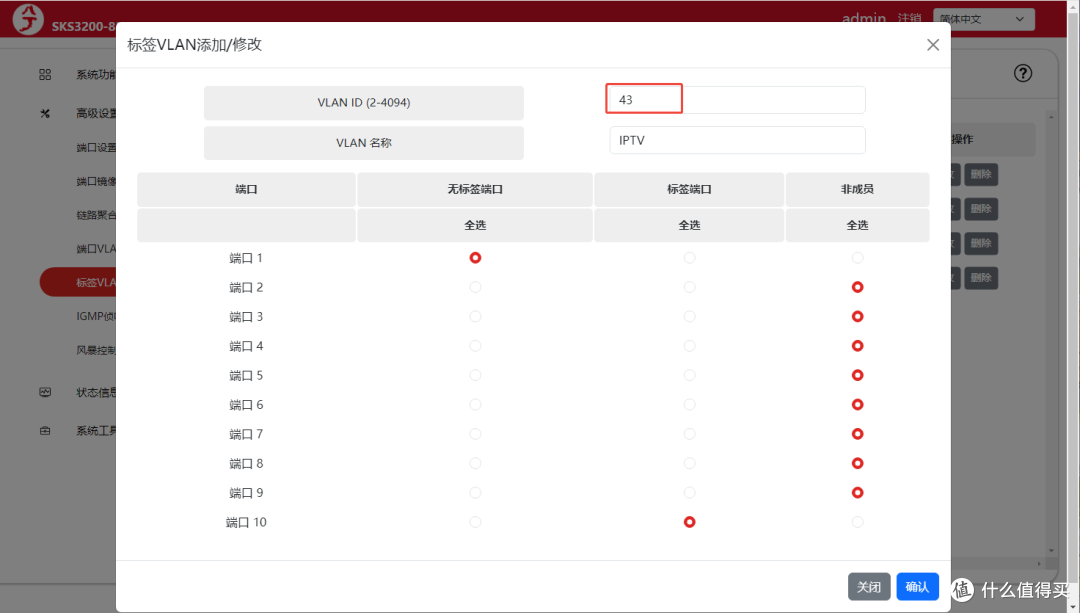

再设置IPTV，通过10口进入，1口出去。添加VLAN43，成员端口1口不带标签，10口带标签。

再添加一个VLAN2，成员端口10，不带标签。

其余端口默认在VLAN1中。

设置完后应用保存。

1.2选择端口VLAN。

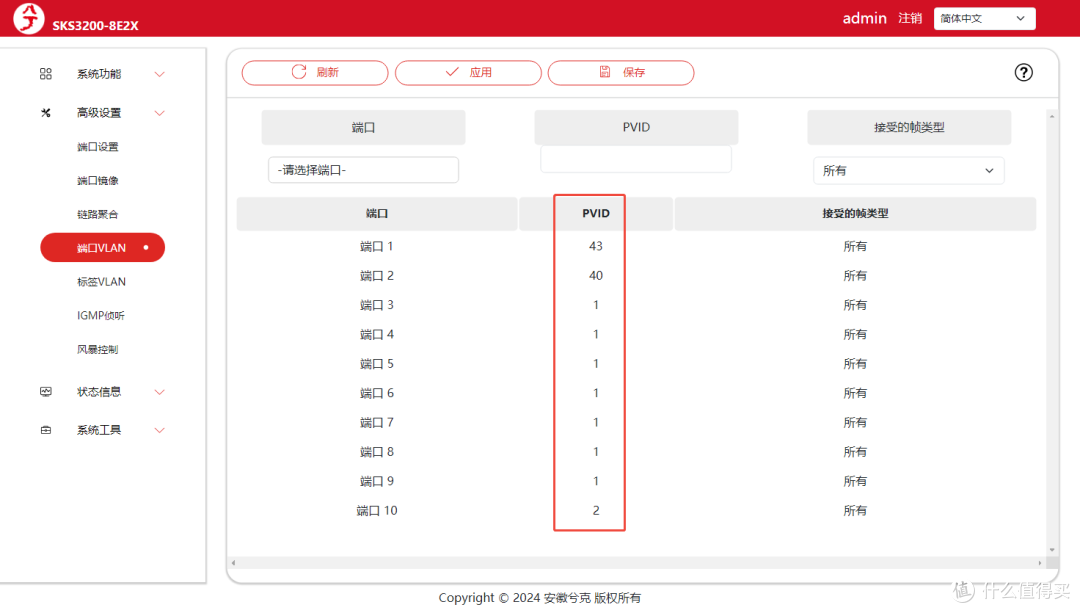

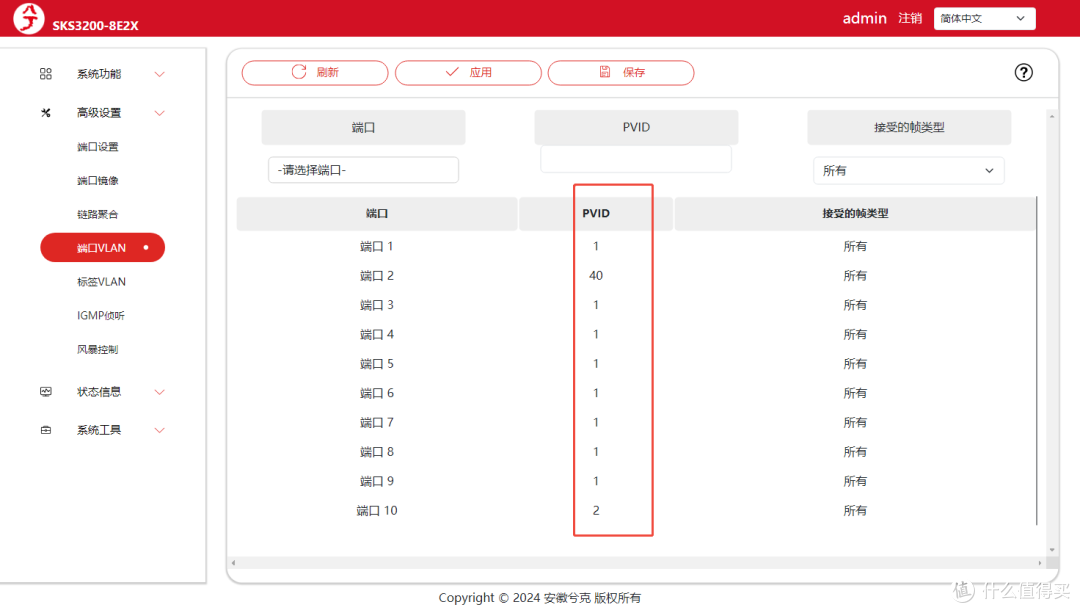

1口PVID设置为43；2口PVID设置为40；10口PVID为2；其余为1不变。

设置好后应用保存。这样整个设置就完成了。

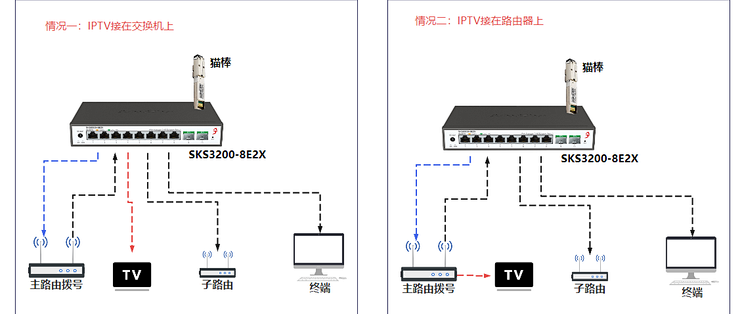

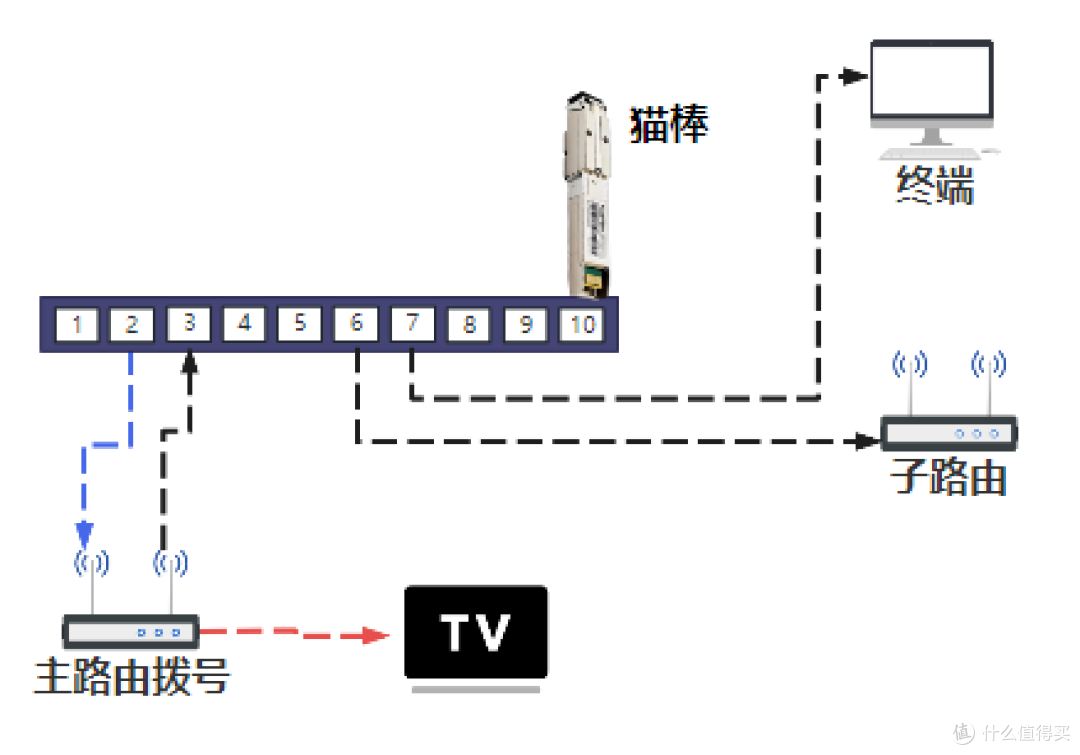

2、IPTV接在路由器上的情况。组网图如下：

猫棒需要传输宽带和IPTV进入交换机10口，通过交换机2口使宽带和IPTV进入主路由进行宽带拨号和传输IPTV；路由器拨完号LAN口通过交换机3口进入交换机；

1.1进入交换机后台，选择标签VLAN。

先设置宽带。通过10口进入，2口出去。添加VLAN40，成员端口2口不带标签，10口带标签。

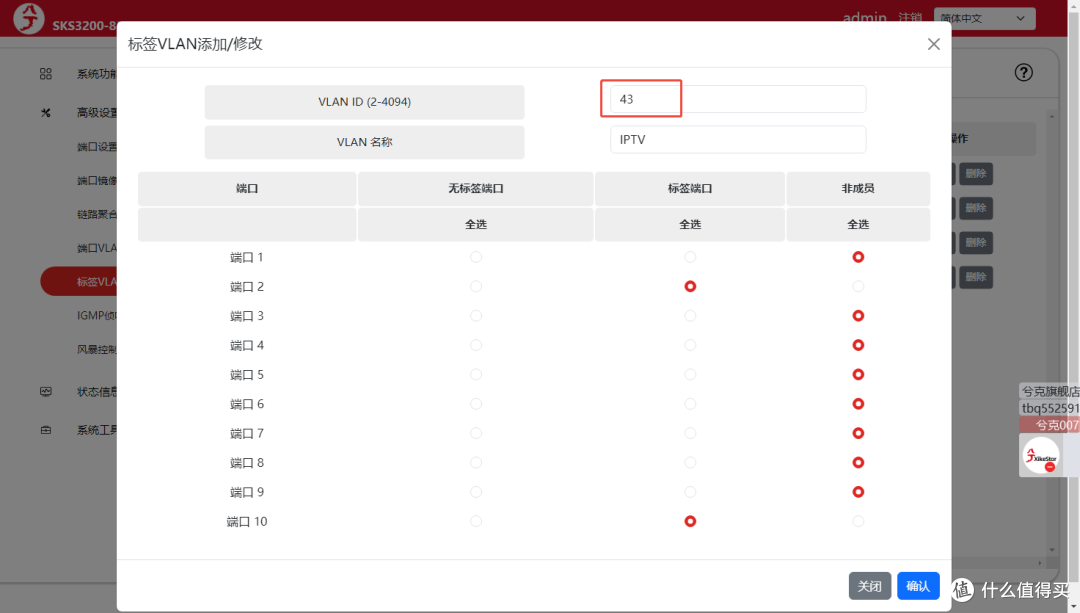

再设置IPTV，通过10口进入，2口出去。添加VLAN43，成员端口2口带标签，10口带标签。

再添加一个VLAN2，成员端口10不带标签。

其余端口默认在VLAN1中。

设置完后应用保存。

1.2选择端口VLAN。

2口要剥离宽带的VLAN ID，保留IPTV的VLAN ID，所以PVID设置为40。10口PVID设置为2，其余端口PVID为1不变。

设置好后应用保存。

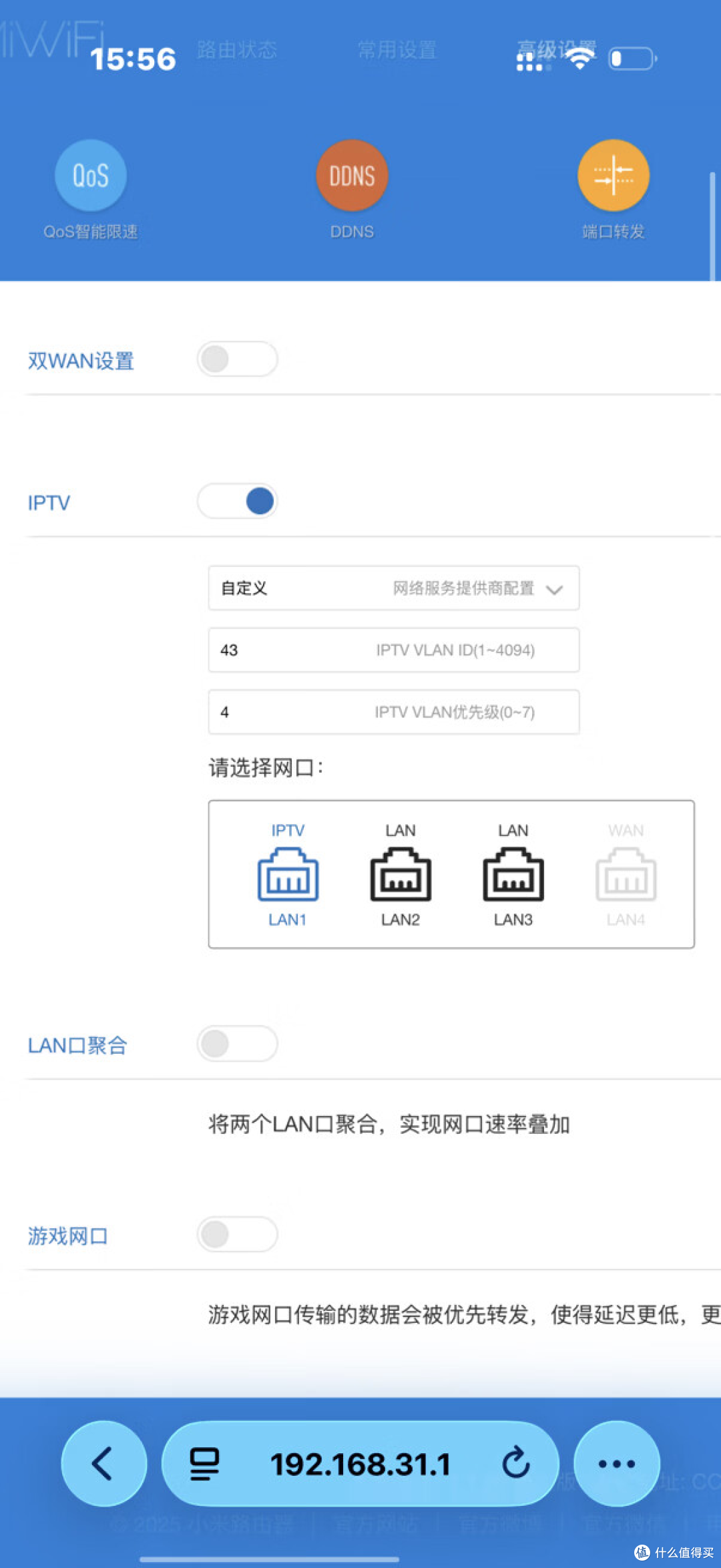

1.3进入路由器设置好路由器IPTV，一般是选择自定义，指定VLAN ID 43，设置好指定端口，连接机顶盒。这样，整个设置就完成了。
