行8,我刚好也是用的同款面板,也把后面的步骤都走完了,就把我这条路怎么走的分享一下,顺便分享一下踩的那些坑。但是由于是去年的事情,显示器装起来了也很难拆(这也是个坑)很多照片都没有了,所以文章会比较干,先给各位道个歉。



结论放在最前面,DIY很有趣,也会便宜一些,但下一个显示器我大概率还是会直接买品牌的成品。

先给个费用:

面板LM270WR4-SSA1,750包完美,来自阿里巴巴。

驱动板影之佳R9513,支持HDR和Freesync,驱动板加上各种线材以及电源一套,500。

背板方案是自己用cad画的,参考文献(?)是规格书,购于闲鱼,2元。

背板选用的是铝合金材料,画的相对有些复杂了(此处是个大坑),150,思前想后还加了个阳极氧化加工,60。

支架是之前用的24寸显示器的时候在咸鱼收的,50块钱,有一个小坑。

到手之后在芝麻信用租了个爱色丽i1 display pro校色仪,租了两天30块钱,加上来回的顺丰邮费,算是70吧。

所以到手实际能用是1250元,这部分是除了砍价之外没有办法减少的开销;后期自己作的,332,总共是1500多元。

这个价钱其实并不算便宜了,姑且不论koios,大牌的也能买到几款,比如这款,

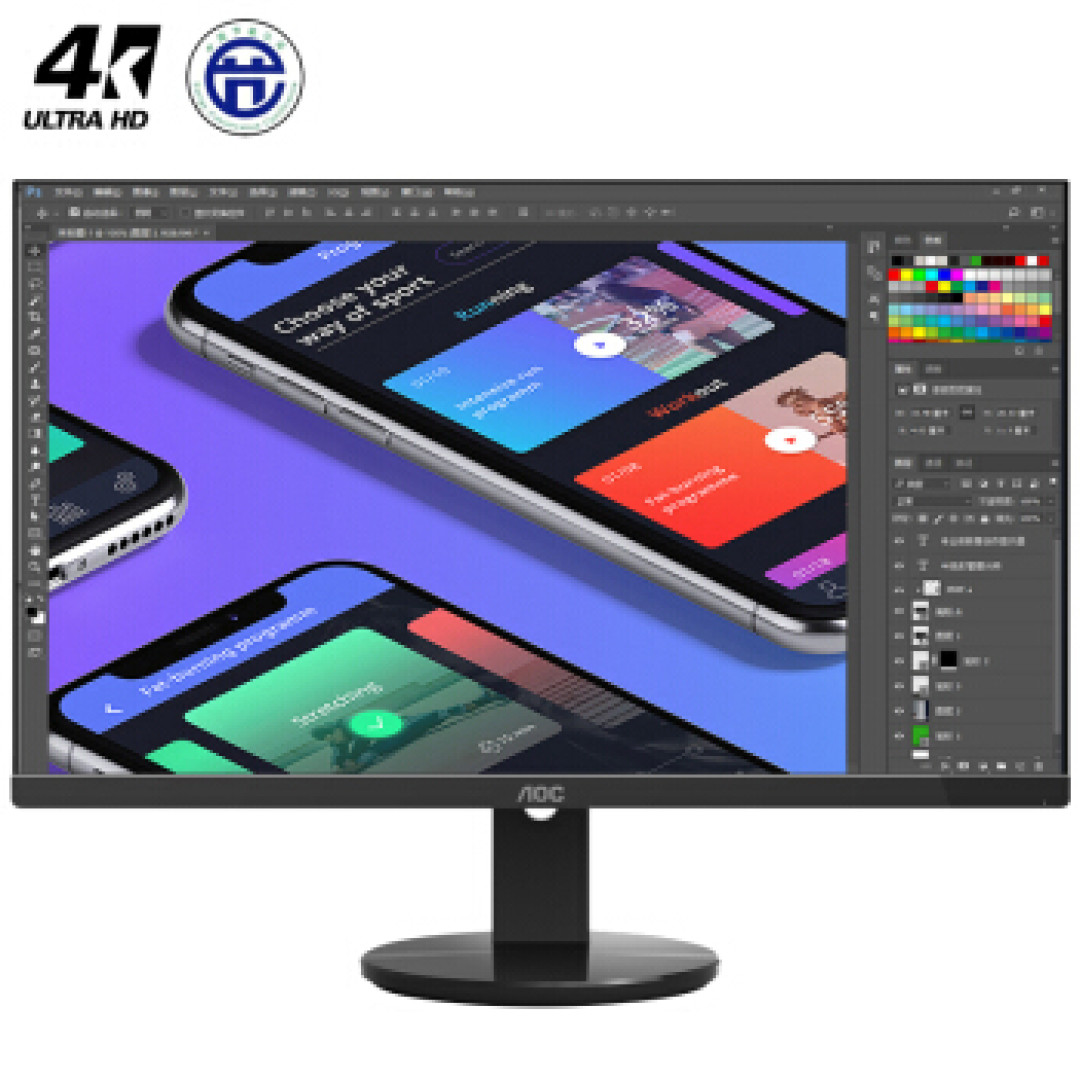

百科AOC U2790VQ 4K显示器 27英寸AOC U2790VQ显示器采用27英寸IPS屏幕,3840×2160分辨率,99%sRGB色域,60Hz刷新率,5ms灰阶响应时间,350 cd/㎡亮度,20000000:1对比度,10.7亿色数,机身含有两个HDMI和一个DP接口,机身尺寸为614.9(W)x364.1(H)x43.5(D)mm,约重5.15kg。 0 点评0 原创6 好价143去购买看百科¥1669起

那么为什么要diy呢?一个是因为闲,另一个是,作为一个乐高初入坑玩家,那种把东西组起来的快感是没办法比拟的。而最重要的原因,就是这块面板好啊。

LM270WR4-SSA1参数     图源屏库LM270WR4-SSA1参数 图源屏库

104%NTSC,100%sRGB,100%AdobeRGB,95%DCI-P3,这个素质的屏幕1000+确实买不到。缺点是好像不支持hdr?这一点我有点不确定,先搁置吧。




接下来就是踩坑纪实……4k高色域DIY显示器踩坑指北


故事要从一根DP线说起。

话说有一天,我不知在什么地方看见说电脑上用hdmi线就是辣鸡,电脑就该配dp线,我一寻思我电脑用的还是hdmi啊,我不想当辣鸡,于是听评论区的去闲鱼找了找拆机DP线。什么?DP1.2?那不行,要就要最新的1.4。线到手换上之后,我又开始思考,要怎么知道我这根线是1.2还是1.4呢?又去搜了搜,DP1.4支持4k144hz一线传输,但1.2不行,哦……那我是不是需要一个4k144hz的显示器来鉴定一下我这根线啊……

搜了搜价格,我……

百科acer 宏碁 XB273K Pbmiphzx 27英寸显示器 3840×2160 IPS技术 144HZ HDR400 0 点评0 原创0 好价15去购买看百科¥7999起

买不起啊,怎么办呢……我又看了看垃圾佬们的建议,要不diy一个吧……我就奔着4k144hz的面板去了,问了价格之后又被银行卡余额狠狠的泼了一盆冷水4k高色域DIY显示器踩坑指北 但是diy的想法一被激活,就再难浇灭了……思来想去还是决定diy一个显示器,确定了自己的需求,4k,27寸,高色域,hdr,没了。想想也是,人的欲望是无穷的,但人本身是穷的4k高色域DIY显示器踩坑指北

搜来搜去最后找到了这块LM270WR6,太顶了。

LM270WR6-SPA1参数     图源屏库LM270WR6-SPA1参数 图源屏库

但是在淘宝和阿里巴巴上问了一圈,都说没有货,也不确定什么时候能有货;百度查了查说这块面板是Gbr-LED的,驱动板比较特别,不然发挥不出这性能,问了一下淘宝店家,说这块面板的驱动板还需要分区板,一套1500+主板1650。又是一盆冷水,我当场退烧,冷静的思考了一下我到底是什么身份,真的想要分区调光吗,真的想要HDR1000吗,我配吗?


我当然不配啊4k高色域DIY显示器踩坑指北 。于是敲定了块普通的高色域面板LM70WR4就开始琢磨起来了,中间参考了张大妈上很多位大佬的文章,还有知乎的一个也是WR4面板的老哥。

面板买的时候也是挺费心思的,问了很多家店也说没有货,甚至屏库上留了名字的经销商都没货,也是让我万分感叹diy个显示器怎么这么难。显示器面板很多店家都会在商品标题里列出很多面板的型号,标价也往往不是实际售价,更何况我还想让店家挑一个完美屏,更得和店家好好扯扯皮,最后也是找到了一个看起来挺靠谱的卖家,一番畅谈之后总算是把面板敲了下来。

面板搞定之后就是驱动板。经过多方资料综合之后我还是放弃了type-c一线直连的驱动板,原因无他,穷而已。最后锁在了影之佳和特丽两家。驱动板最主要的作用就是把你的显卡输出的画面经过处理传输到面板上,还有freesync之类的功能,也都是由驱动板管理的,支不支持也是驱动板说了算。其实显卡输出的数字信号本身是没有什么色准的说法的,所以真正影响你显示器最终输出效果的,就是驱动板和面板。如果驱动板太烂,你的面板再好又有什么用呢。所以我还是建议,先别急着下单,把驱动板和显示面板都确定下来之后再一起买,避免出现兼容问题,省事不少。

驱动板的选购也是得和店家多聊,确定是否支持你要的那块面板,发货前店家可能还得烧录一个固件啥的,所以买回驱动板再换面板的事情是不可行的。和店家沟通完之后就下单完事,屏线按键板和电源之类的一般都有套装的,一起买了就好,省事,还免得不兼容。

驱动板比面板先到一天,这是我精心算好的时间,也是方便签收面板的时候可以通电测试是否完美屏,结果顺丰小哥不让我测4k高色域DIY显示器踩坑指北 ,我就拆开仔细看了看内外屏都没碎,也就签收了,所幸后来看也没有什么问题,不得不说面板是真的大。


前面的步骤虽然麻烦了一点吧,但是也只是麻烦,想了想能省下的钱也就认了,但是后面就不那么愉快了,也是我本次DIY遇到的最大的坑。

起初我想着,我作为一个装了不下十台电脑,拆过八台笔记本的(自以为的)diy小能手,装个显示器有啥难的呢,线插上去不就完事了吗?极度膨胀的我甚至没有问店家,就开始了自己的连连看。事实也确实是如此,线插上去就完事了。用屏线和背光线把驱动板和面板连接起来,把按键板和驱动板连接起来,比想象中还要简单,只是需要注意一点,不要在通电状态下插拔屏线(不要问我为什么知道)。可以表扬一下影之佳,驱动板烧坏了个器件,让我寄回去修了,除了来回运费也没收我的钱,赞一个4k高色域DIY显示器踩坑指北

订单说明一切订单说明一切

另一个需要注意的点就是40pin的那根屏线,我总觉得它不对劲,正反面区分非常不明显,完全没有装机时那种内存条插到底的那种“咔哒”的快感。我一直以为自己挺聪明的,直到遇到了不防呆的接口4k高色域DIY显示器踩坑指北

点亮之后,先打开了鲁大师,检查屏幕有没有什么亮点坏点之类的,毕竟我是加了钱挑完美屏的。结果坏点倒是没有,但是颜色相差的太大了,肉眼可见的偏色。不过这也在预料之中,校色仪也是在我的计划范围内的。

检查完之后,我就把屏幕直接搁在桌上靠着用了几天,整体感觉还是很棒的,除了颜色有点不好之外,4k的细腻程度的提升还是很明显的。用了短时间之后我就又开始手痒了,寻思着能不能给它定做一块背板,毕竟大学是学过cad的,画个背板总不会有什么难度。

实际上也没什么难度,先到咸鱼买了个规格书,估计也是屏库下载的那种,通过规格书确定了面板的尺寸大小和各个螺丝孔位以及规格,就可以开始动手画了。最初稿是这样的:

第一稿第一稿

想了想,这太简单了啊,完全显示不出来我的能力,还是把驱动板什么的也包含进去吧,于是有了第二稿:

第二稿第二稿

嗯,还是挺满意的。找了家加工铝板的店,下单,和店家反复确认图纸,材料厚度和加工方式,搞定!

原本我的想法是先在大的那个背板上固定屏幕面板和驱动板按键板等等,然后用小的那个工件作为一个盖板,把驱动板和杂七杂八的线盖住,最后留一个VESA的螺丝孔,方便匹配我原有的支架,达到类似下图这种效果:

图为AOC  I2379VHE图为AOC I2379VHE

到货之后我就傻了。两个工件的对应的8个孔位对不上啊,想了一下应该是加工方式的问题,画cad的时候没有考虑材料的厚度,而店家加工也没有考虑我的孔是要干啥的,而是是先裁切下一块板然后冲压加工的,所以孔出现了偏差……

我XXXX4k高色域DIY显示器踩坑指北

可是我什么办法了,这玩意儿铝的,沉的一批还特结实,想二次加工也没办法啊,暴风哭泣。而我又不好意思找店家,毕竟这也算是我没说清楚,先将就用着吧。

所幸大的那一块板和屏幕面板上的孔还是能对上的,把m3的铜柱(这个我熟啊,机箱上就有)拧在屏幕面板上,因为害怕拧太用力了捅穿屏幕,还额外加了个垫片,然后把线插上,用m3螺丝把铝板和屏幕面板固定在一起。嗯还是挺结实的。

4k高色域DIY显示器踩坑指北

下一步就麻烦了,我要怎么把那块小的铝板和大的固定在一起呢?而且这些孔还对不上。真的贼后悔为什么搞这种花里胡哨的,直接热熔胶把驱动板固定住就好了,干嘛要搞两块,折磨自己。

最后也就是只固定了一侧的孔,另一边的就放着了,虽然有点晃悠,但是靠着放的话也能放得住。

4k高色域DIY显示器踩坑指北

然后问题又来了,支架和那块小的铝板要怎么连起来呢……也许这就是折磨王吧。

4k高色域DIY显示器踩坑指北

总之废了九牛二虎之力吧,总算是把这些东西给攒到一起去了,然后又发现我的支架可能升降的力度太轻了,承受不住27寸的面板和铝板的重量,自然下沉到了最低点……

我已经佛系了(或者说道系?),能用就行,能用就行。

现在回想一下,其实问题还是在于没有事先考虑好这些东西,也是第一次在淘宝上找店家定制东西,是我的失误,所幸最终成品还是🆗的。如果要我现在抉择,我认真的觉得用亚克力定制第一稿就挺好,真的。



最后是校色的过程,我是完全参考知乎的一个老哥的文章

这方面也没什么心得,就按照步骤走就行啦。

但是有一个小问题,驱动板的OSD菜单还是很重要的一个因素。前面说了,最终成品的显示效果是由面板和驱动板共同决定的,驱动板的OSD菜单在校色中有着相当重要的作用,影之佳的我不是特别满意,diy显示器在这方面和品牌驱动板还是有很大差距的。

等校色完之后,显示器也就算真正的完成了,忽略前面一系列没有解决的毛病,最终的显示效果还是很满意的,一块色域优秀的面板的显示器加上自己diy的快感,虽然整体开销不小,但是爽到就是赚到(强行自我安慰),等哪天又无聊了再换块背板吧,又能重新出发了。

Wallpaper EngineWallpaper Engine



总结一下优缺点吧。

优点:

1、可以自己选面板参数,可以选择市面上很热门的显示器的同款面板(比如小金刚),可以要求店家挑选完美屏,可以享受从0开始的快感(好像哪里不对)

2、省钱(是不是该打个问号)的情况下买到了一个很不错的显示器

3、感觉自己奇怪的知识又增加了(大雾)

4、重新认识了自己4k高色域DIY显示器踩坑指北

缺点:

1、背板是最大的坑,如果有第二次的话我会选择一块单独的亚克力板加上螺丝孔作为显示器的背板,不需要那些多余的东西,用热熔胶把驱动板固定住就好了,难看就难看点把,省事啊。

2、白色背景下能够看到有部分区域发光不均匀,不盯着看是看不出来的,强迫症会有点难受。

3、驱动板能不能完美发挥这块屏幕的素质还需要考量。

4、选型和采购比较麻烦,组装比较麻烦,校色比较麻烦,总之就是麻烦4k高色域DIY显示器踩坑指北


结论已经说过了,DIY很有趣,也会便宜一些,但下一个显示器我大概率还是会直接买品牌的成品。毕竟现在小品牌就不说了,创维都有这么便宜的显示器,貌似用的是LM270WR5的面板:

百科Skyworth 创维 27U1 27英寸IPS显示器(4K、112%sRGB)创维 27U1 27英寸IPS显示器拥有3840×2160 4K分辨率,搭载HDR技术,提供更多的动态范围和图像细节,112%sRGB高色彩覆盖率,多达10.7亿色数,使用DCR++PQ双重对比度优化技术,减弱暗部亮度,使画面细节更加清晰锐利、层次分明。创维 27U1可支持同屏双信号源输入,支持分屏、画中画模式,DC不闪屏,支持支架调节、横竖屏调节,支持100×100壁挂。接口方面,设有HDMI1.4×2、HDMI2.0、DP1.2和耳机接口,重量约5.5Kg。 0 点评1 原创0 好价74去购买看百科¥1699起

有这么便宜还高素质的显示器,你说这还有什么必要自己diy呢?

因为喜欢啊,就这么简单。
