直杆光学内窥镜技术参数汇总 + 选型要点
2026-09-15 10:47:27
0点赞
0收藏
0评论

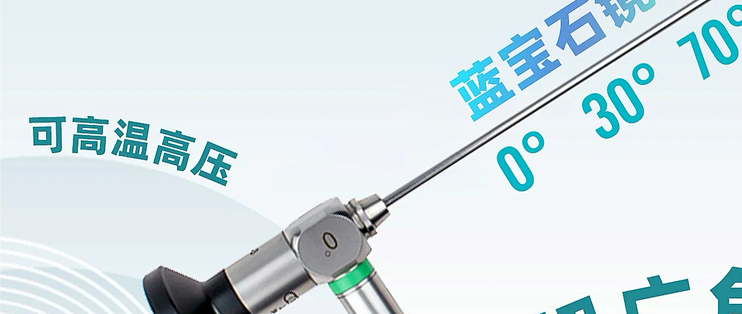

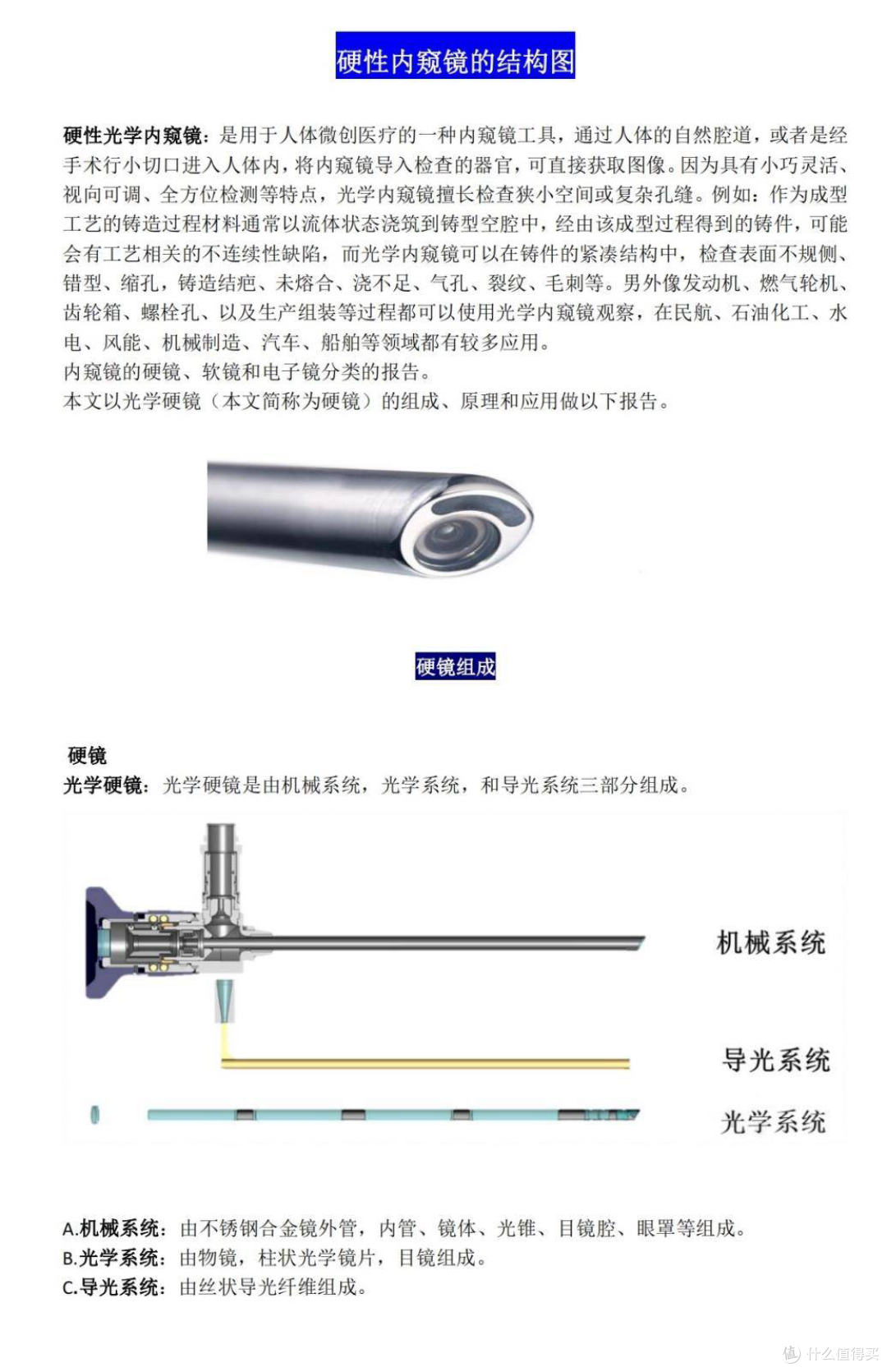

直杆光学内窥镜（硬管内窥镜）核心特点：刚性金属镜杆，光学棱镜传像，无蛇骨弯曲，成像稳定，多用于狭小腔体、焊缝、孔道、发动机内部、压力容器等检测场景。

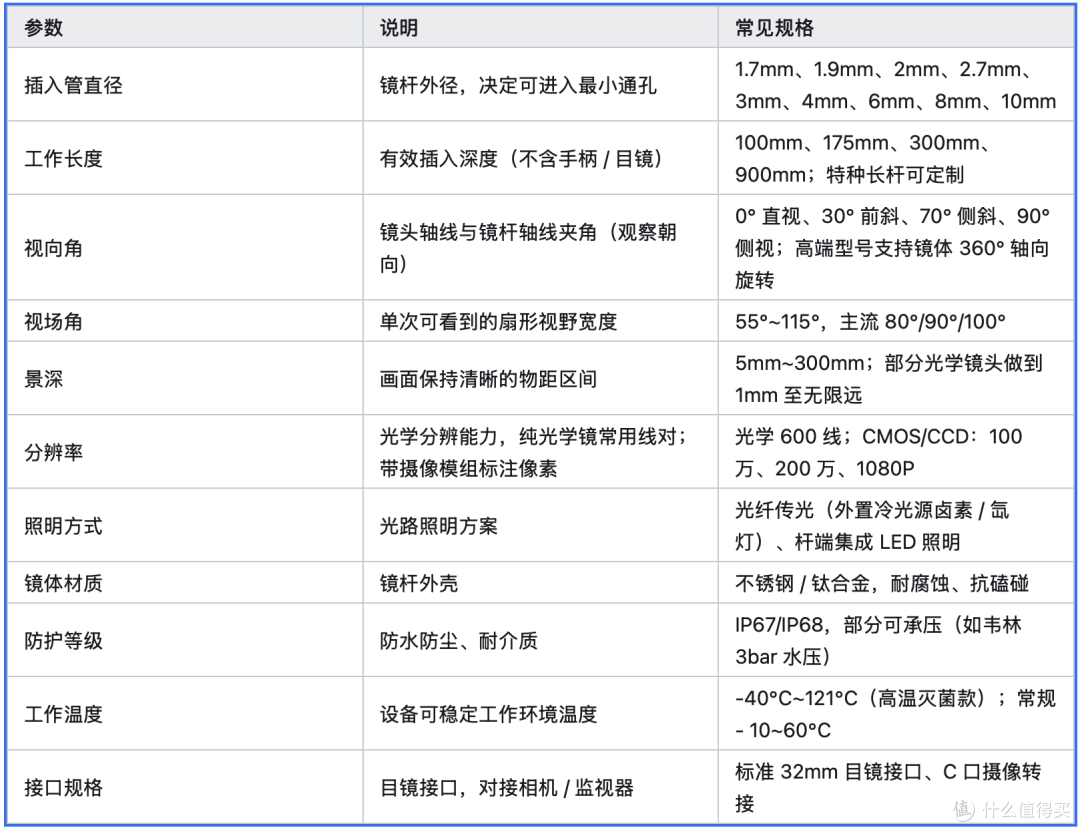

一、核心技术参数释义
表格
二、主流品牌型号参数对标

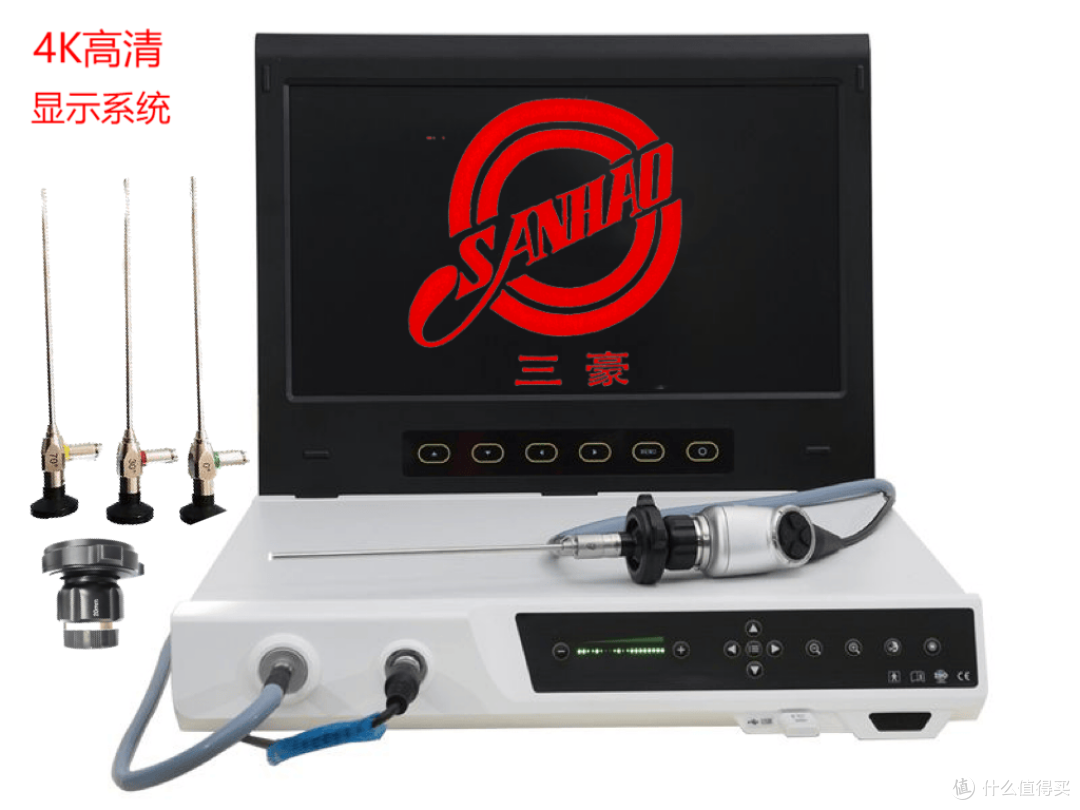

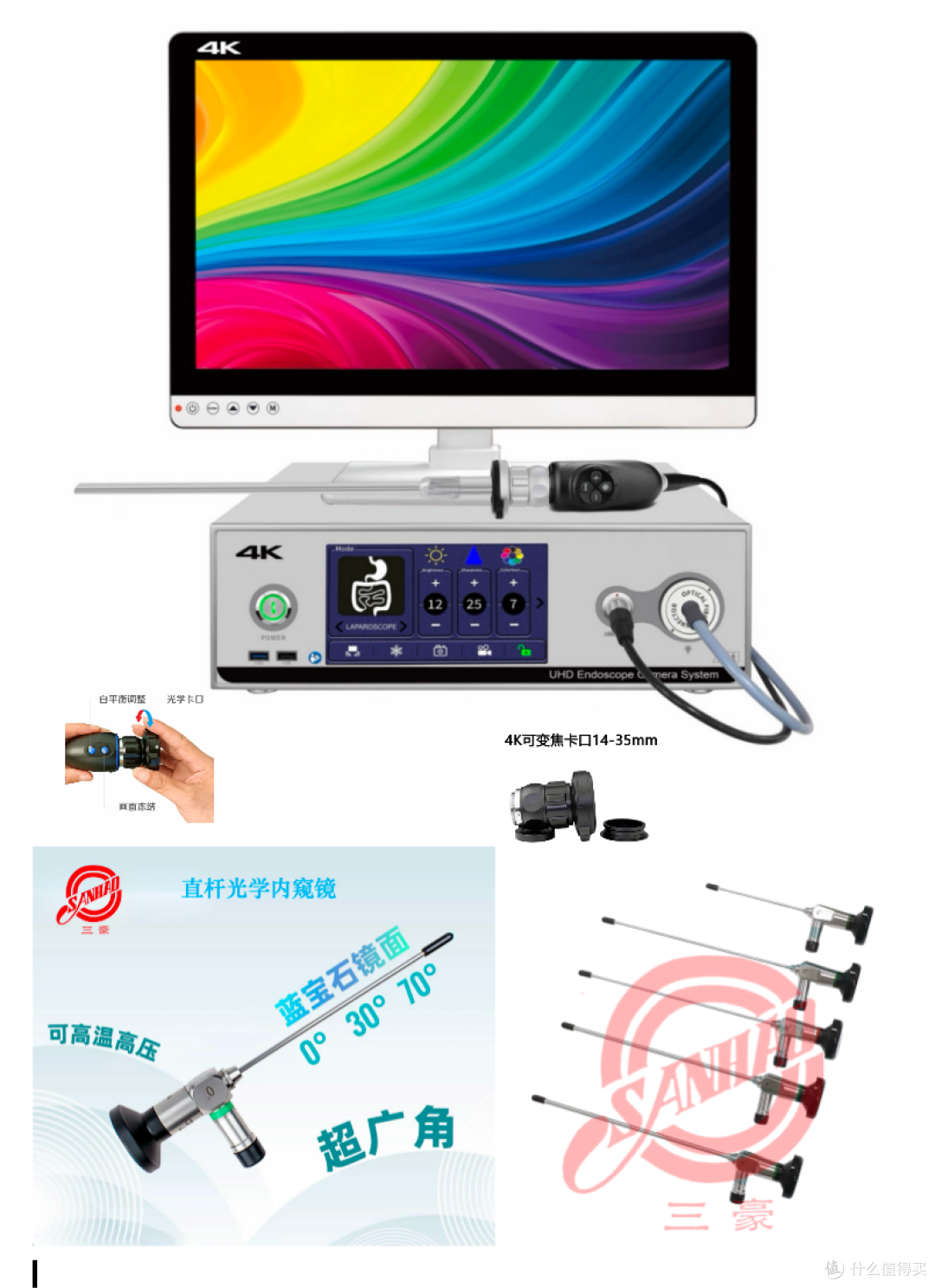

三豪 HM 系列（徐州豪美光学）
插入管直径：2～8mm；
工作长度：100～900mm
视向角：0°/30°/70°/90°；
视场角：80° 景深：5～300mm；
分辨率：光学 600 线
光源：LED 冷光源；
配套：8 寸液晶监视器
韦林轴向旋转直杆镜 直径：4～10mm；
工作长度：140～905mm
视野角：55°～115°；
镜身支持 360° 轴向旋转
结构：全金属；接口：32mm 标准目镜 承压：3bar 水压；
工作温度：-40°C～121°C
德国雪力 / 狼牌 工业直杆镜
直径：1.8～4.0mm；
长度：95～187mm
视向角：0°/30°/70°；视场角：80°～100°
三、选型优先级（重点）
✅ 插入管直径：首要，必须小于被测最小孔径；预留间隙避免卡滞
✅ 工作长度：保证镜杆能抵达目标检测面，不要刚好卡极限长度
✅ 视向角：
通孔直通观察：0° 直视
孔内壁、侧面焊缝：70°/90° 侧视
兼顾端面 + 侧壁：30° 前斜
✅ 视场角：大视场（≥90°）单次覆盖范围大，但边缘畸变更大；狭小腔体优先 80°
✅ 景深：目标面距离变化大，优先宽景深；固定距离检测按需匹配
✅ 光源与防护：潮湿、油污环境优先 IP68；高温工况确认耐温等级
四、补充区分：直杆光学镜 vs 视频软管内窥镜

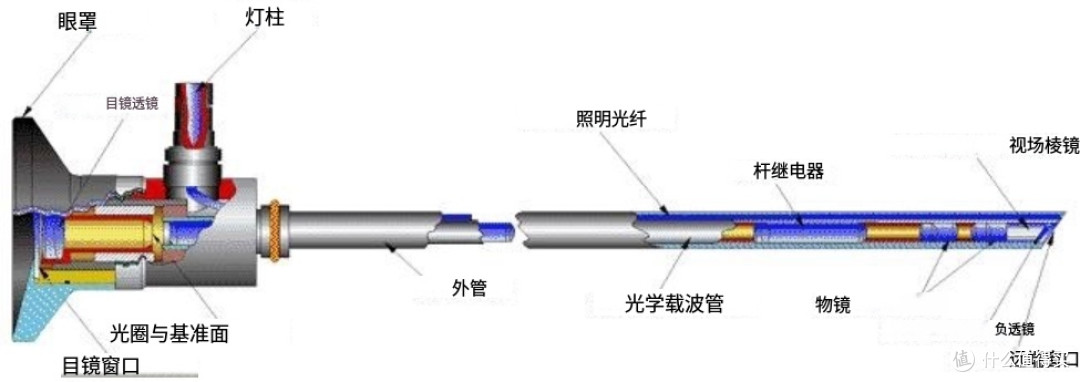

直杆硬管镜：棱镜光学传像，成像无噪点、色彩还原好；镜杆不能弯曲，只能直线伸入；超细规格成熟，适合高精度缺陷判读
软管视频内窥镜：光纤 / CMOS 探头，蛇骨可导向弯曲；长距离优势，但光学分辨率上限低于高端直杆镜
