最美ITX机箱遇上完美黑苹果：分型工艺 Era ITX装机实录

萨瓦迪卡，我是善生。

我已经记不清楚到底用了多少年的Mac了，iMac、MacBook也都有。我也构建了一套基本完善的苹果生态，最近也添了些新东西，留着以后慢慢晒。

去年年底闲的没事，又装了台PC。N年没装过机器的我，又找到了很多最初的乐趣。

RGB也可以小清新：十年Mac用户，一时兴起装了台万元主机萨瓦迪卡，我是善生。Mac的桌面整的也差不多了，暂时没有更进一步的思路了。忽然想起来，要不要装台PC玩玩。用了十年的Mac，真的也好久没玩过什么游戏了。说装就装，断断续续买啊买，终于装完了，先上张成品图。上次装机好像是十多年前了，没想到现在关于配置还是老样子。无论你用什么配置，都会有人说不如XXX，善生的善生| 赞151 评论163 收藏391查看详情

本身我暂时没有什么装机需求了，但机缘使然，加上新iMac一直delay，所以就又装了这台黑苹果。

很多人装黑苹果，要么是图性能，要么是图性价比。而我就不一样了，我就是为了颜值。

对，就是这个分型工艺的Era ITX。这个设计和颜值，加上是我一直想要的ITX小箱子，所以一出来我就非常关注。

但可惜的是我最喜欢的银色和灰色没货了，所以就选了这个矿石蓝。

分形工艺（FractalDesign）EraITX矿石蓝（钢化玻璃顶盖）支持ITX主板/支持240水冷/标配风扇/静音机箱1299元京东去购买

不过我也并不遗憾，最后事实证明，实物的蓝色也很漂亮。

我有很多年没碰过黑苹果了，13还是14年做视频工作室就直接买了两台黑苹果主机。当时也不太懂这个，但这两台主机我印象非常深刻，各种小问题不断，也是我多年不碰黑苹果的原因之一。

但这么多年过去了，就我这次装黑苹果的体验而言，整体还是非常顺利的。稳定性和几年前可以说是天壤之别了，隔空投送、ID登录、蓝牙WiFi、HomePod双立体声等都可以正常使用。

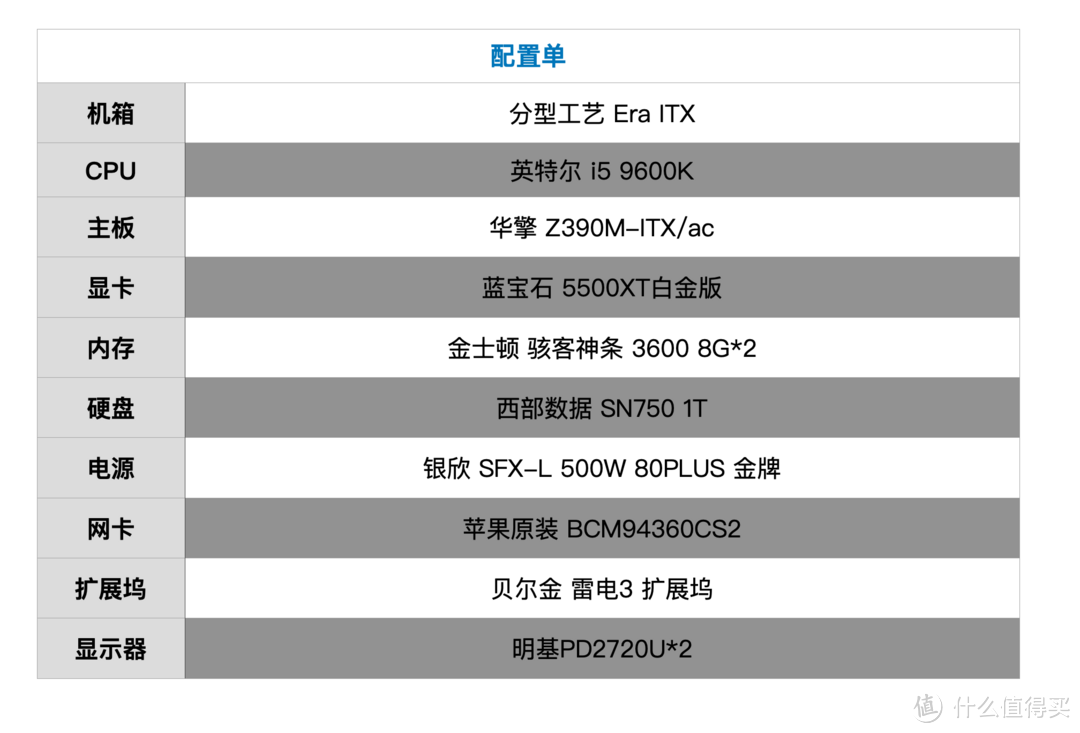

先PO上配置表，用的都是免驱和兼容性很好的型号，照着这套来搭建基本不会踩什么坑。

我装机其实不多，装这套之前，我预想ITX+黑苹果可以说是难度系数Double了。

但整体其实还算挺简单的，也是得益于分型工艺这个Era ITX很好装，基本没绕什么弯路。

机箱

分型工艺 Era ITX

先来说机箱吧，我一直都想要个ITX的箱子，但那些A4设计的实在没什么感觉。

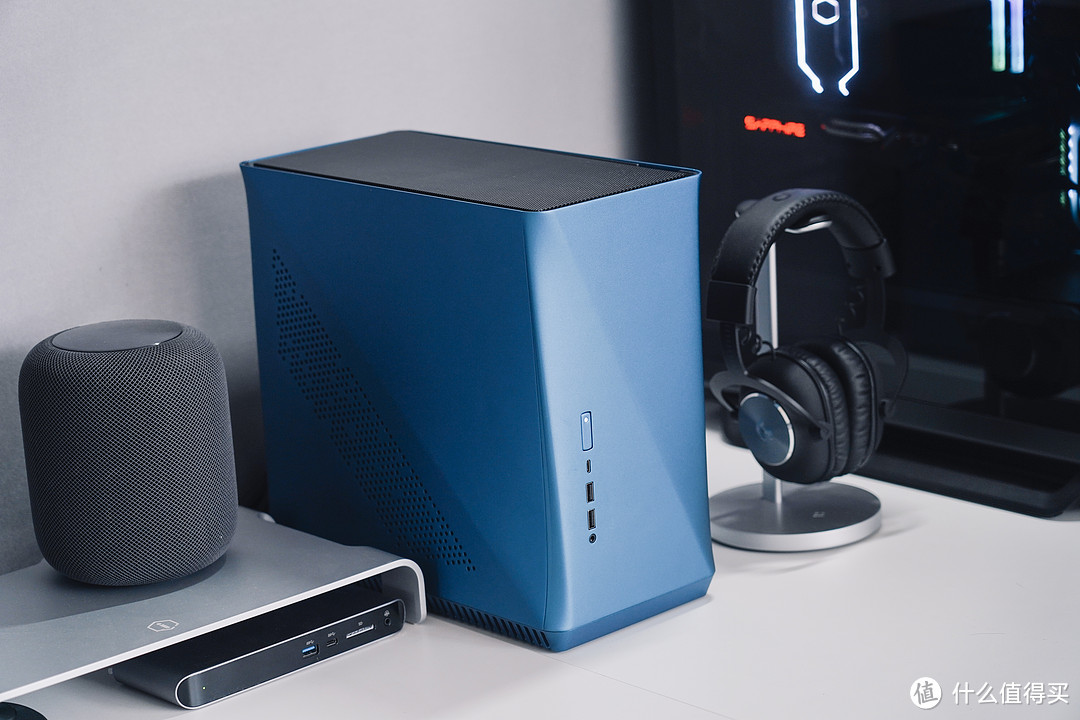

分型工艺这个Era ITX，算是很合我口味的一款。不同于普通机箱的方正，Era ITX做了很多线条设计。

放在桌面上，怎么讲呢，除了好看就剩下全金属搭配线条营造的质感了。

一道斜切线条，把正面分成了凹凸有致的两面，顶端还做了类似建筑里挑檐的设计。

正面除了电源开关和耳机孔，还前置了USB-C GEN2（支持快充和10Gbps的数据传输）和USB-A 3.0*2。

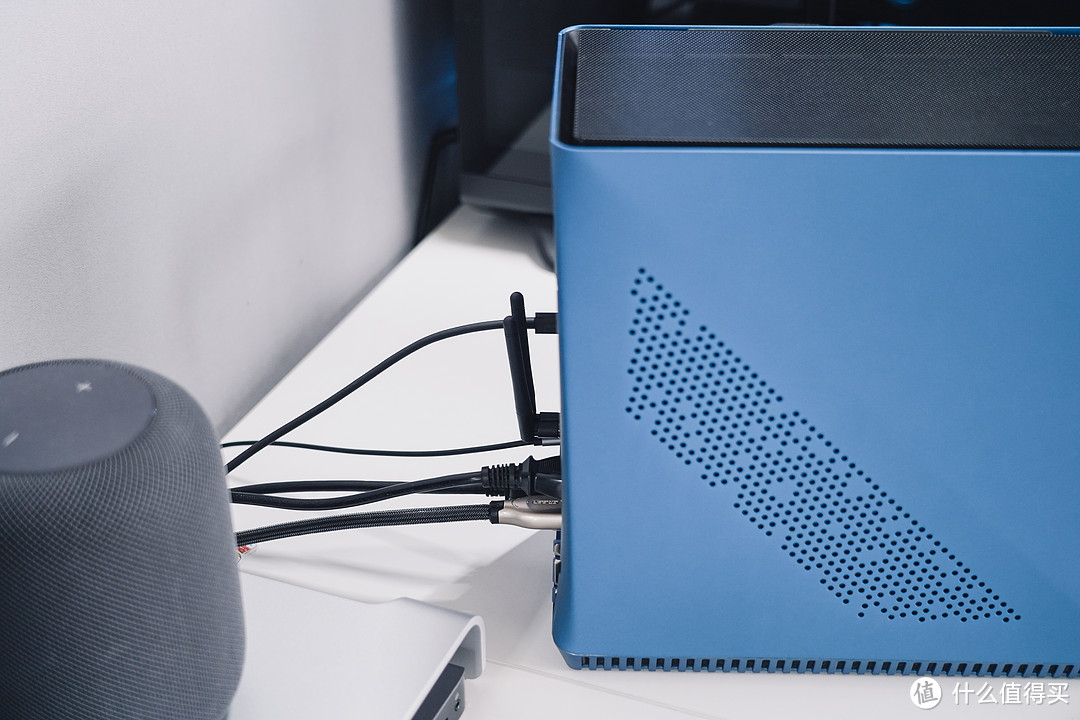

侧面一体成型的盖板，也和正面做了类似的斜切，风格维持了一致，侧部和底部都有很多散热开孔。

看下做工，开孔很精细。

尾部一览，除了常规的电源显卡接口外，可以看到还带了一个8cm的风扇。

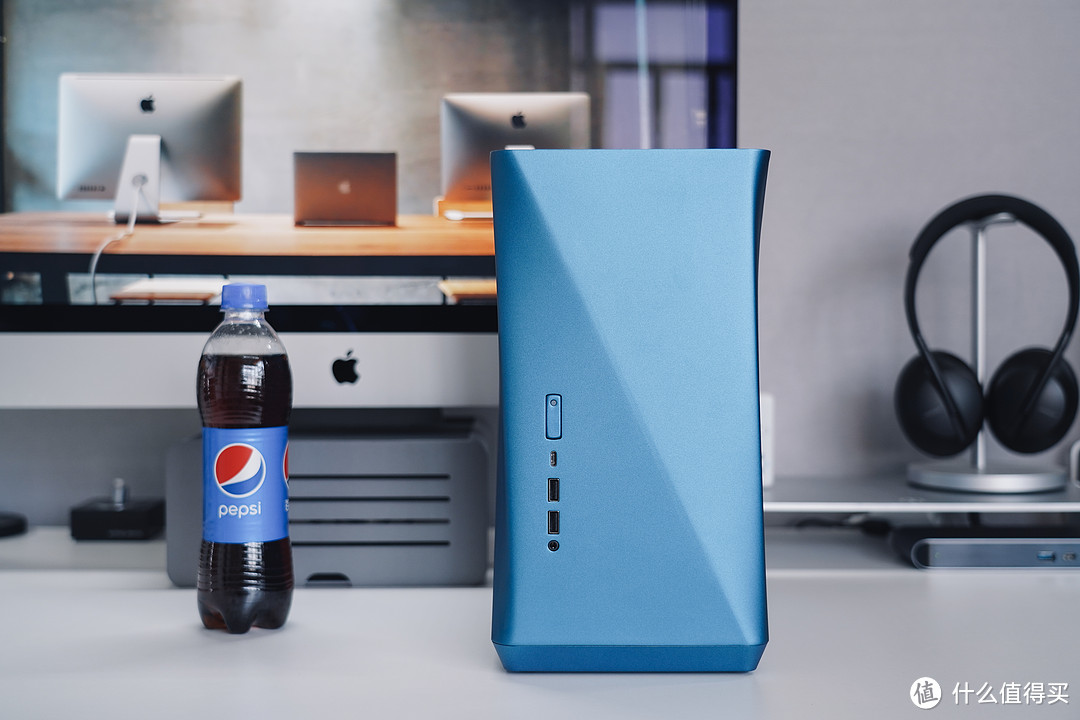

和可乐瓶对比一下，整体还是很小巧的。

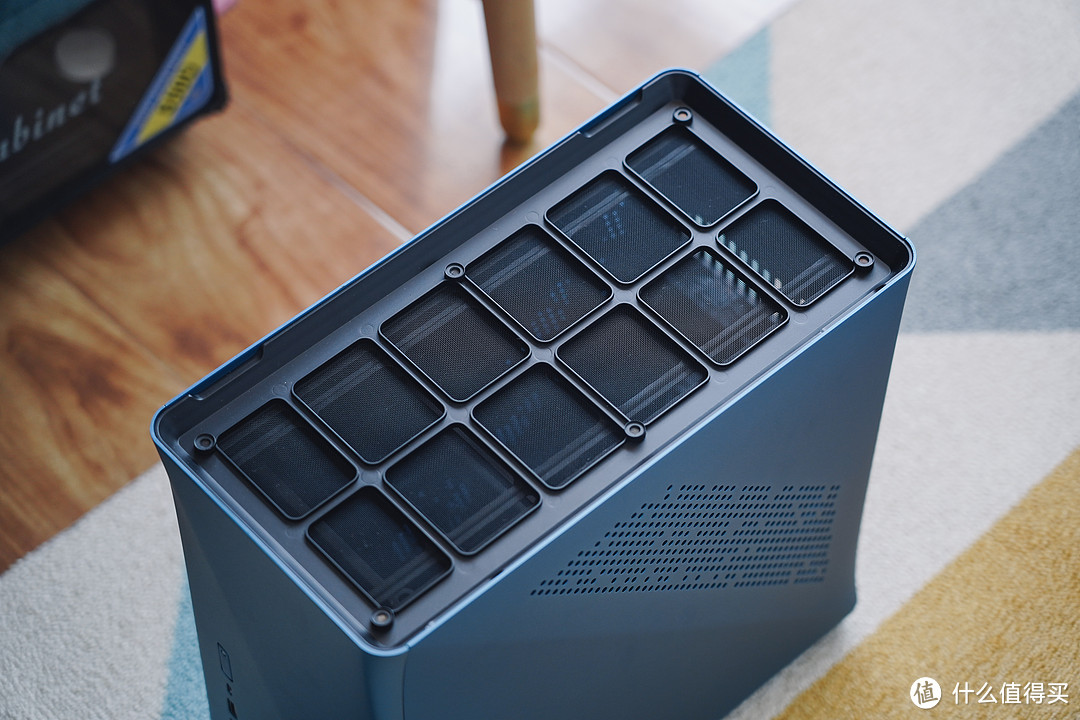

顶部基本被散热滤网覆盖

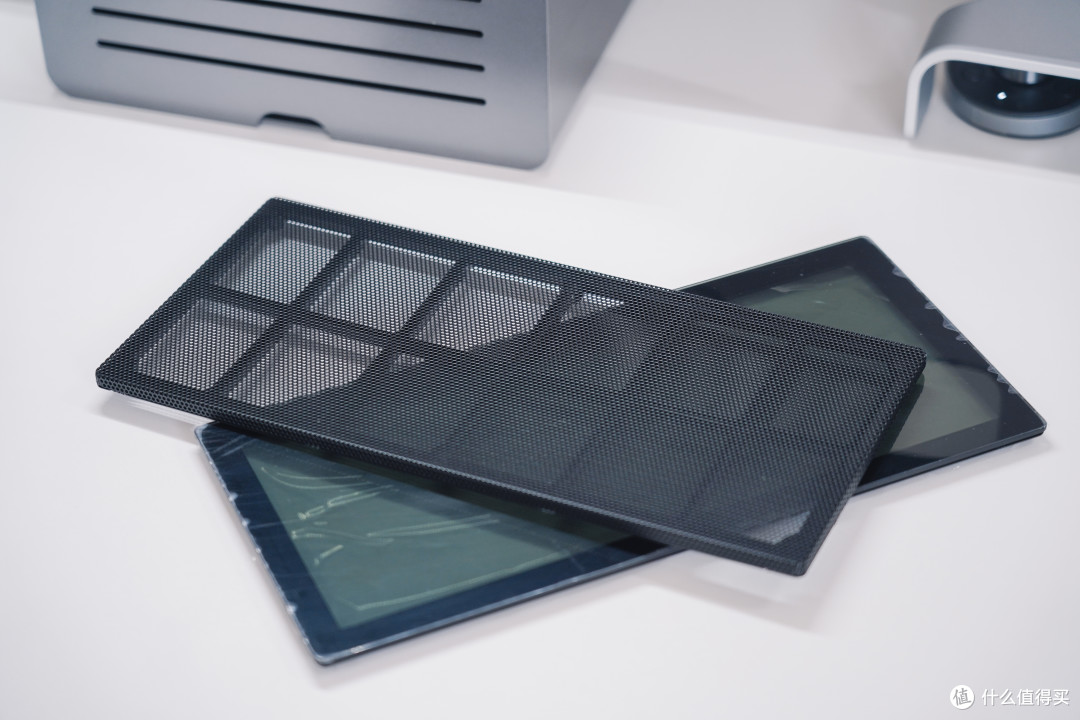

自带了两个顶盖，一体钢化玻璃和磁吸式开孔顶盖。

银色和灰色版本是木质顶盖，也是我十分心水的。我觉得蓝色搭配木质顶盖应该也很好看，就是不知道哪里可以买到。

这两个顶盖可以根据你的散热需求来选择，效果我们一会装机的时候具体再看。

侧板很好开，卡扣设计的比较合理。

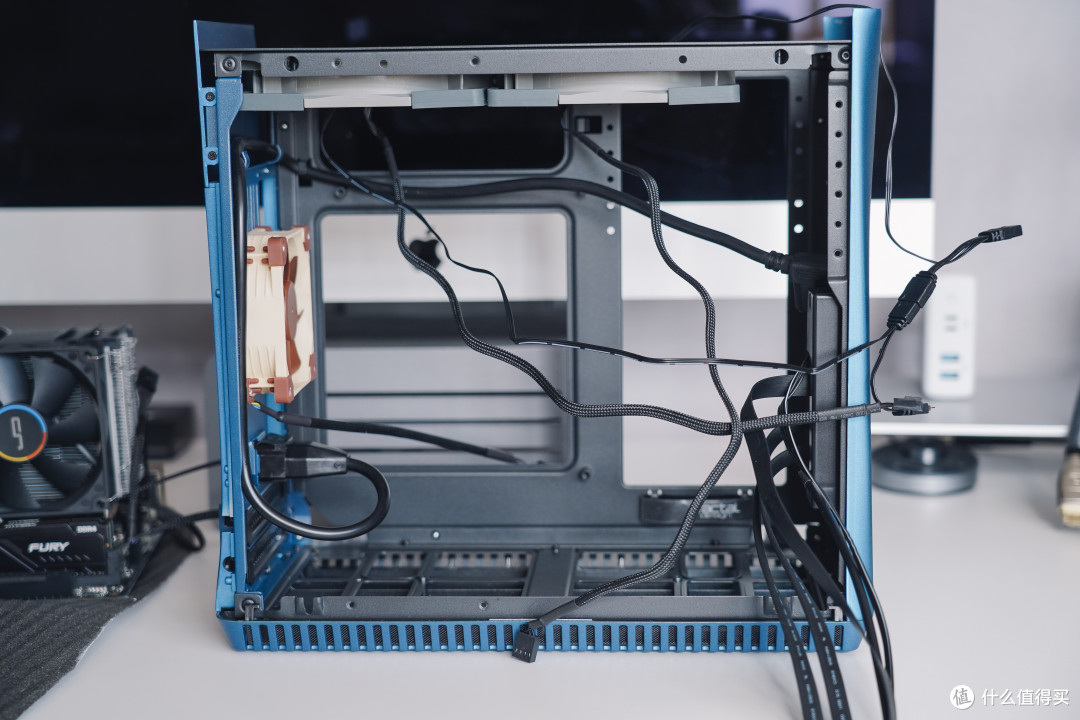

内部结构一览，自带了硬盘和电源支架。Era ITX支持ATX、SFX、SFX-L电源，但需要在电源和硬盘位之间做个取舍。

如果使用SFX电源，左侧电源支架则可以安装4个存储设备，3.5的HDD和2.5的SSD都没问题。

一共五个风扇位，顶部还可以放入240mm的冷排或者120mm*2的风扇。底部风扇位最大支持140mm*2，需要和显卡二选一。背部则是80mm*1的风扇位。

虽然只有16公升的容量，但Era ITX可以支持最大长度295mm的显卡，这点非常好。不必为了体积，而去舍弃性能。

另外可以看到前面板IO线设计的很长，所以即使是小箱子，走线其实也不会很局促。

配置

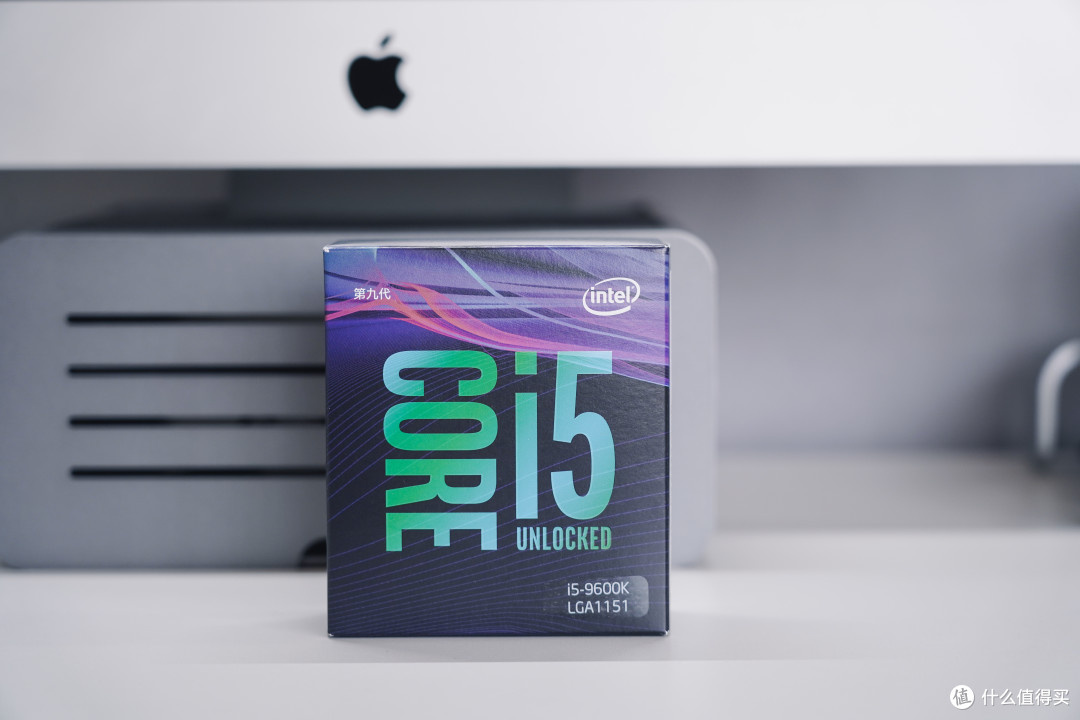

i5 9600K

CPU的选择上，如果你需要随航、视频硬解等功能的话，还是建议上带核显的CPU，这里我选的是i5 9600K。

英特尔（Intel）i5-9600K酷睿六核盒装CPU处理器1699元京东去购买

我知道这个节骨眼上买9600K似乎有些不合时宜，但黑苹果更重要的是稳定，而不是追新。本身这台机器也是我玩票试水的，这个性能对我来说足够用了。

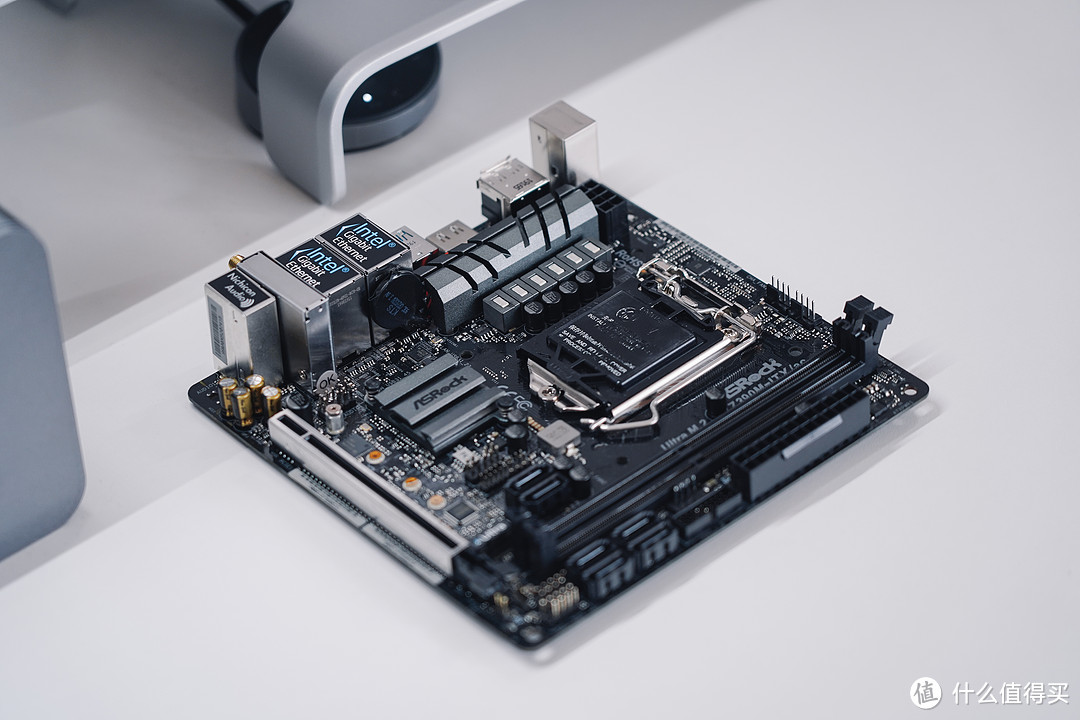

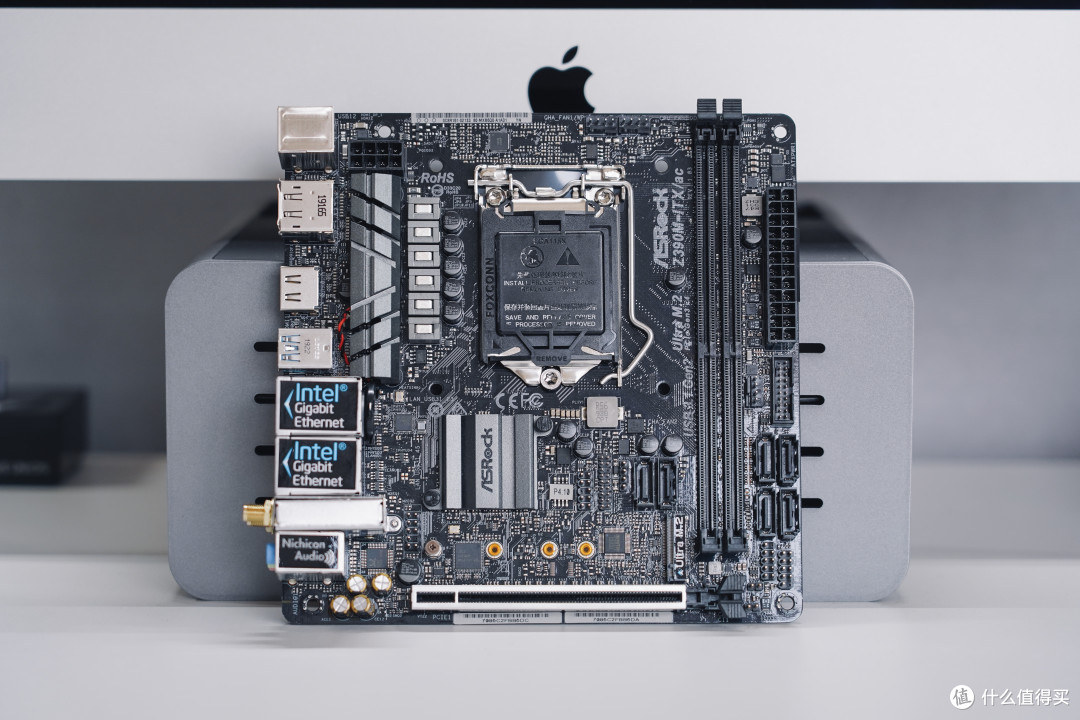

华擎 Z390M ITX主板

华擎这块主板，应该是千元价位性价比很高的一款了。 无论是否要装黑苹果，如果你预算在这个区间，都可以重点考虑一下这块主板。

华擎（ASRock）Z390M-ITX/ac主板支持CPU9600K/9700K（IntelZ390/LGA1151）1299元京东去购买

做工什么都没的说，除了装机，拿来做NAS或者软路由也都不错。

6相供电设计，6个SARA3接口，支持RAID、NCQ,、AHCI和热插拔，尺寸也只有17cm*17cm。

2个DDR4插槽，最高支持32GB的双通道内存扩展。

M.2插槽，一块M2硬盘搞定。尤其是在ITX小机箱上，可以移除硬盘支架换取更多的内部空间。

双Intel网络芯片，双带宽802.11ac WIFI模块。不过为了隔空投送等功能，我后面把网卡更换成了苹果原装。

接口也很全，1个DisplayPort 1.2接口，2个HDMI接口，8个USB接口。

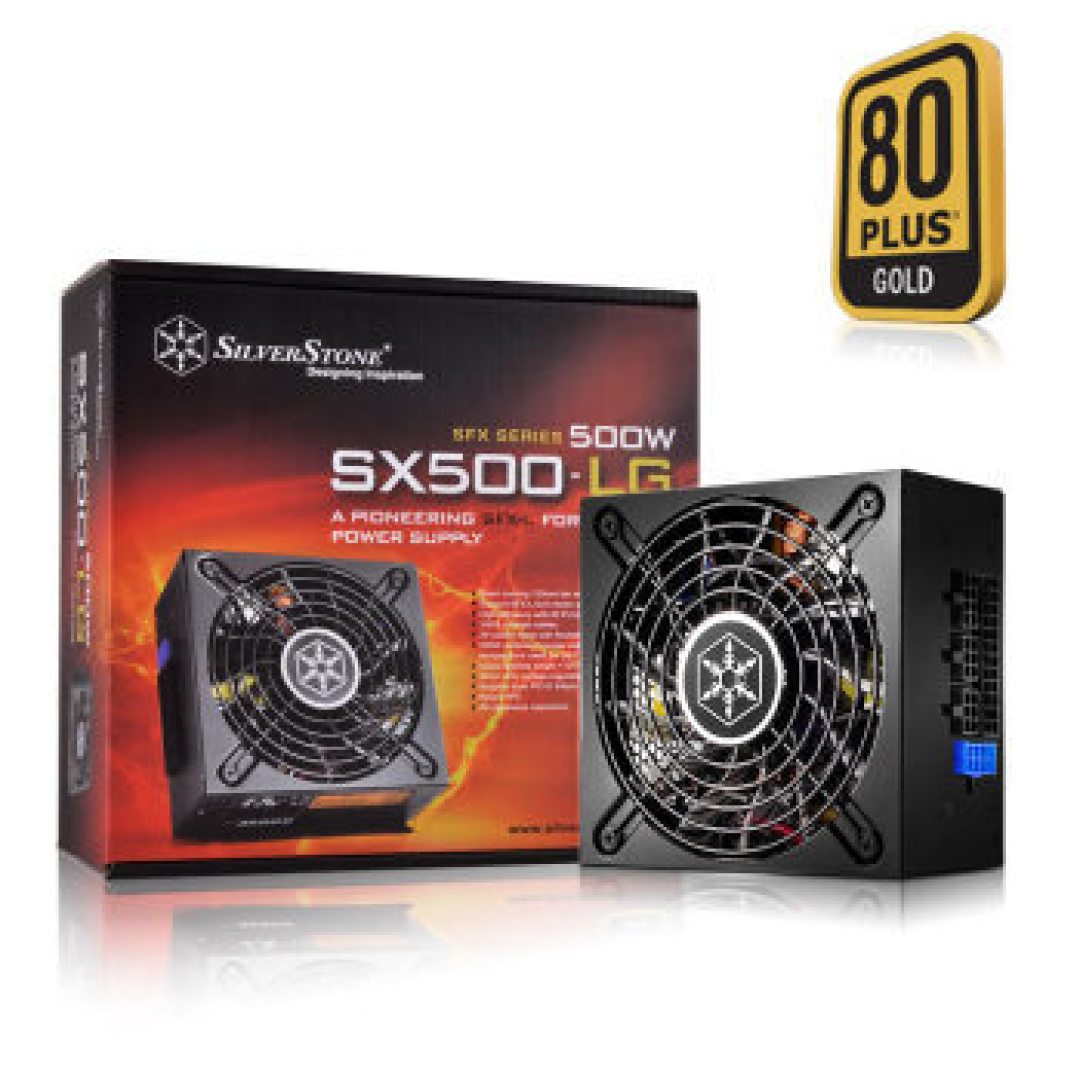

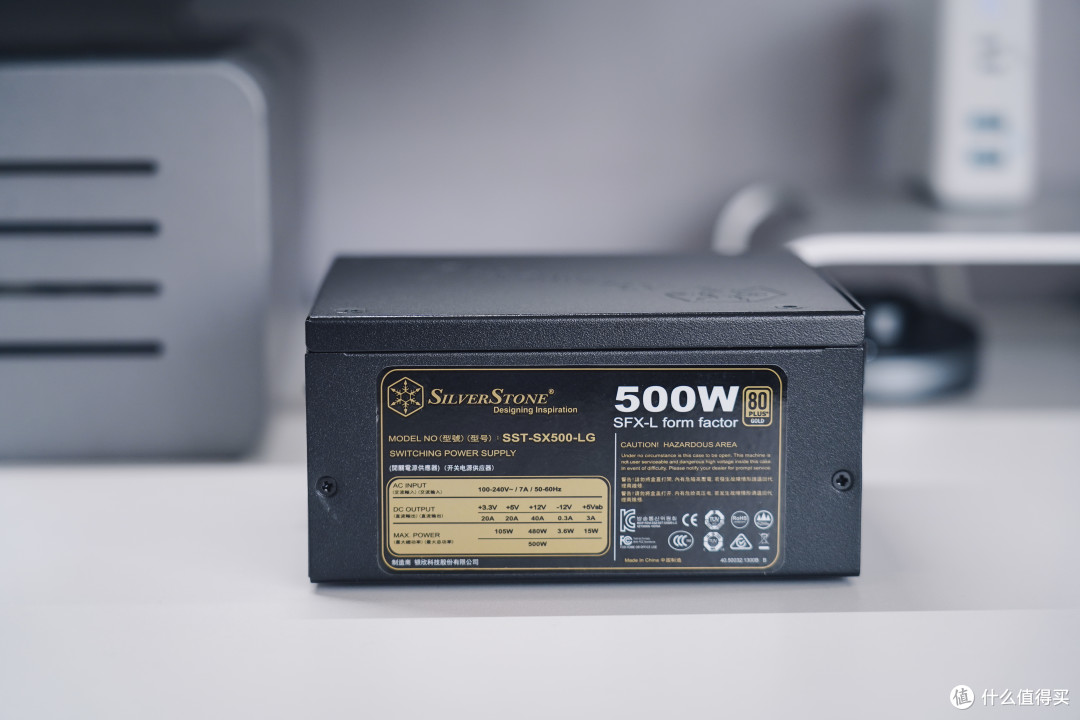

银欣 SFX-L 500W电源

ITX机箱，电源选择很重要。SFX的电源都不算很便宜，银欣这款是很有性价比的。

银欣（SilverStone）额定500WSX500-LGSFX-L电源(80PLUS金牌/主动式PFC/柔软扁平模组线）579元京东去购买

500多元的价格，能买到80PLUS金牌的500W SFX-L电源很合算，500W应对我这套配置绰绰有余了。

当然我说的是大厂牌里，不建议买一些小厂甚至某宝的那种便宜低质产品，尤其是这种小电源。

12公分的温控风扇，内外做工看着都很精细。

虽然是SFX-L，但作为我这次装机来说，SFX-L已经足够使用了，体积要比一般ATX小不少。

和新发布的iPhone SE对比一下，可以看到已经很小巧了。

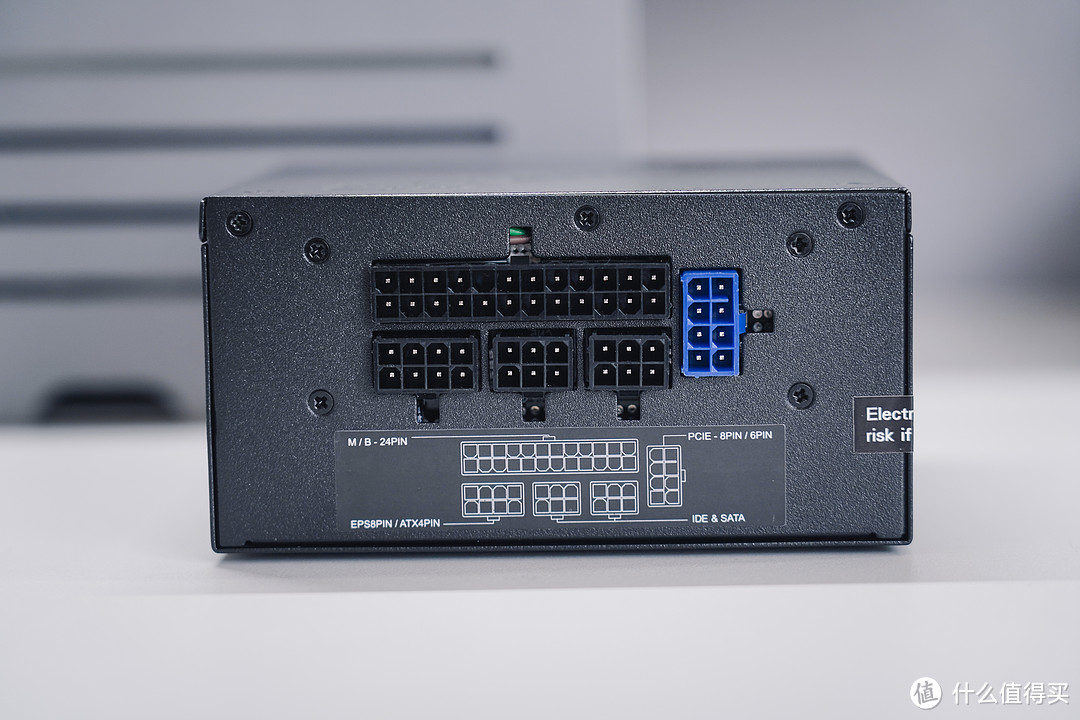

双6+2PIN的显卡接口

全模组电源，自带的扁线也要比一般电源更软一些，更方便走线。

但因为我用了风冷挤占了内部空间，所以还是额外买了一组更软更细的硅胶线。没有特殊需求的话这个钱可以省，银欣自带的线够用了。

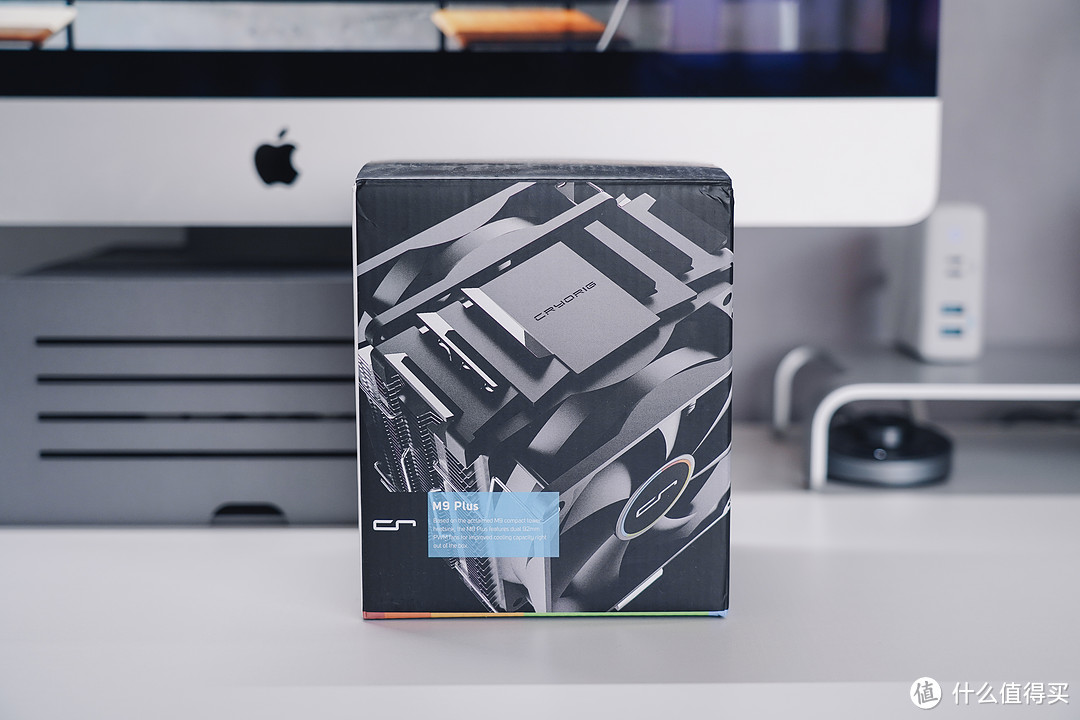

快睿 M9 Plus 散热器

Cryorig快睿M9台式机CPU散热器纯铜底座强力散热支持AMD英特尔389元天猫精选去购买

这次依然没有使用水冷，而是装了一款能装的最大风冷。本来是要上快睿那款石墨烯的下压式散热，但考虑到风道的问题还是直接上了这个M9 Plus。

300来块钱的散热，做工用料啥的还不错。

外形设计也挺好看，尺寸其实也不算大。

原本担心三热管压不住，但装完测试是完全OK的，这点超出我的预期。

自带了CP15的硅脂。

因为我原本担心压不住，就又买了利民的TFX硅脂。导热系数14.3，风评很强的一款硅脂。

然而这个硅脂非常难涂，是我用过最难涂的，后来想想还不如用快睿自带的CP15好了。

利民（Thermalright）TFX(2g)（导热硅脂/CPU散热膏/2g装/导热系数14.3/笔记本导热膏）79.9元京东去购买

金士顿 骇客神条 3600 8G*2

不想折腾了，直接一步到位上了3600。本来我是肯定不会买金士顿的，但这个条子在朋友机器上很稳定，考虑到黑苹果的潜在不稳定因素，还是买了骇客神条。

金士顿(Kingston)DDR4360032GB(16G×2)套装台式机内存条骇客神条Fury雷电系列1599元京东去购买

当然我买的是不带RGB的，这次装机主旨就是灯光拜拜。多年没碰过金士顿了，包装还是这么拉胯。

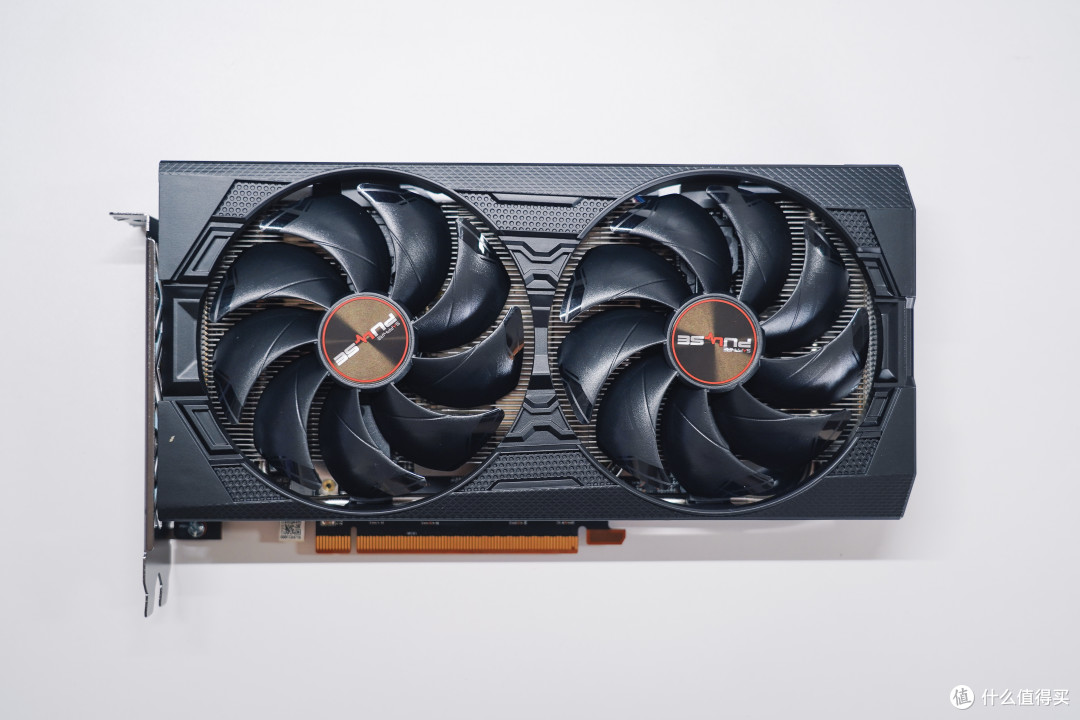

蓝宝石 5500XT 白金版

蓝宝石（Sapphire）RX5500XT8GD6白金版OC1717-1845MHz/14Gbps8GB/128bitGDDR6DX12显卡1499元京东去购买

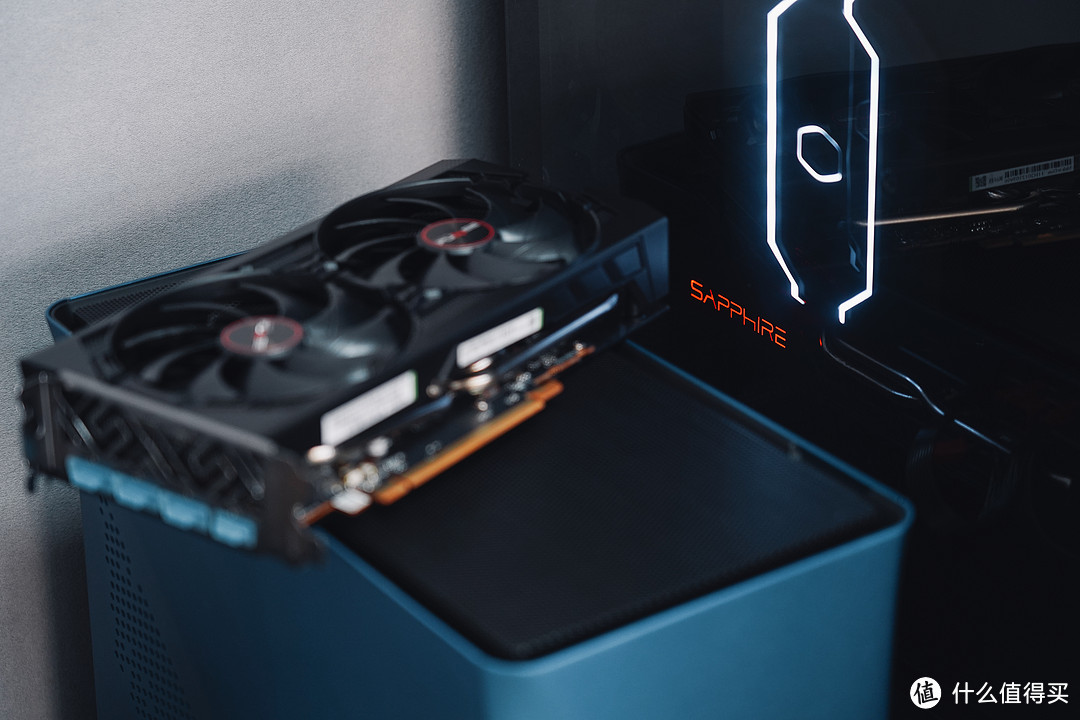

显卡之所以放在配置部分的最后说，原因是挑显卡花了点心思。因为现在大部分显卡都有越肩的设计，买显卡的时候注意核对下尺寸。

黑苹果而言，最好是选免驱的A卡。选了一圈，最后确定了蓝宝石的5500XT。

白金版双风扇，可以空出更多的机内空间。技嘉那款三风扇的5500XT也可以装，只是我不太信任技嘉的卡。

3个DP，1个HDMI。

我为什么没有上5700XT呢，其实我有一块蓝宝石的5700XT白金，在我的PC里装着。我量了一下尺寸，即使是双风扇的5700XT白金，也是有一点点超宽的。公版5700倒是可以装，只不过我不喜欢公版而已。

而且5500XT不带灯，刚好也符合我灯光拜拜的需求，性能对我而言足够用了。

猫头鹰 NF-A8 PWM 8cm风扇

猫头鹰（NOCTUA）NF-A8PWM8cm风扇（品质风扇/4pin/智能温控/CPU风扇）140元京东去购买

Era ITX机箱自带一个8cm的风扇，但我还是换了一个猫扇。这个做工和颜值，我非常可以了。

机箱顶部的话，本来也要上猫扇，但想起来还余了几个利民TL-RS12。 虽然是ARGB的，但我不接灯就是了，本着勤俭节约的精神嘛。

装机

配置说完了，下面来聊聊安装。

首先把买来的苹果原装网卡更换上去，型号上面配置单里有，太长这里就不写了。因为这块主板只有一个M2和PCIE接口，被我插了硬盘和显卡，所以就需要用到转接卡来替换自带网卡。

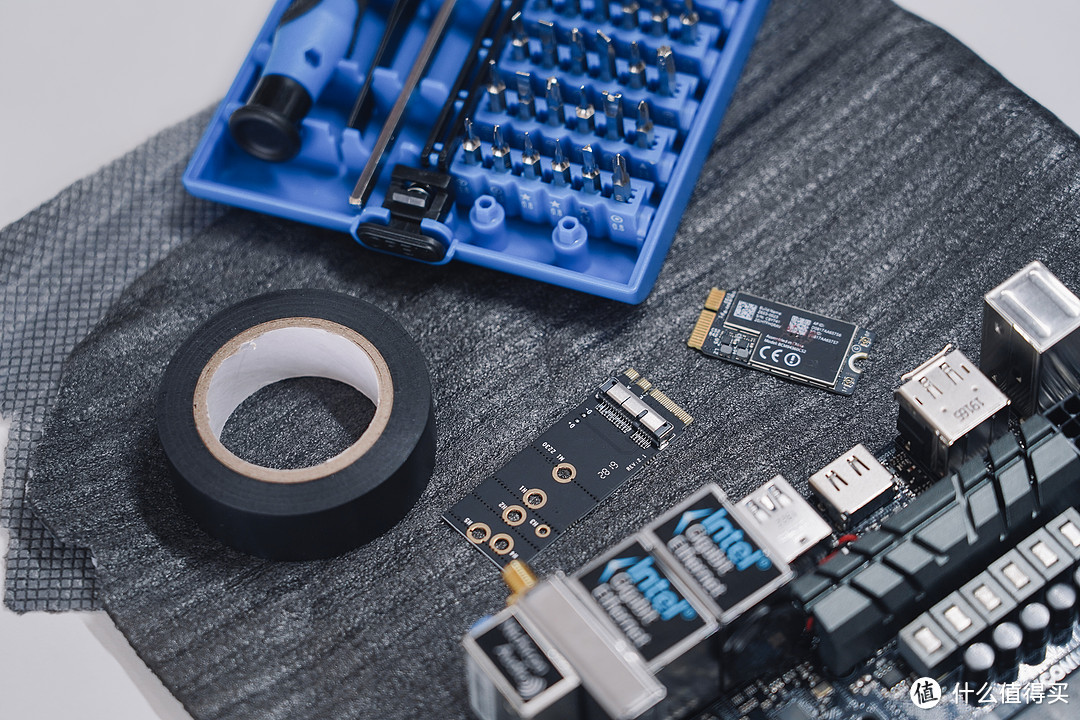

准备工具螺丝刀和绝缘胶带。

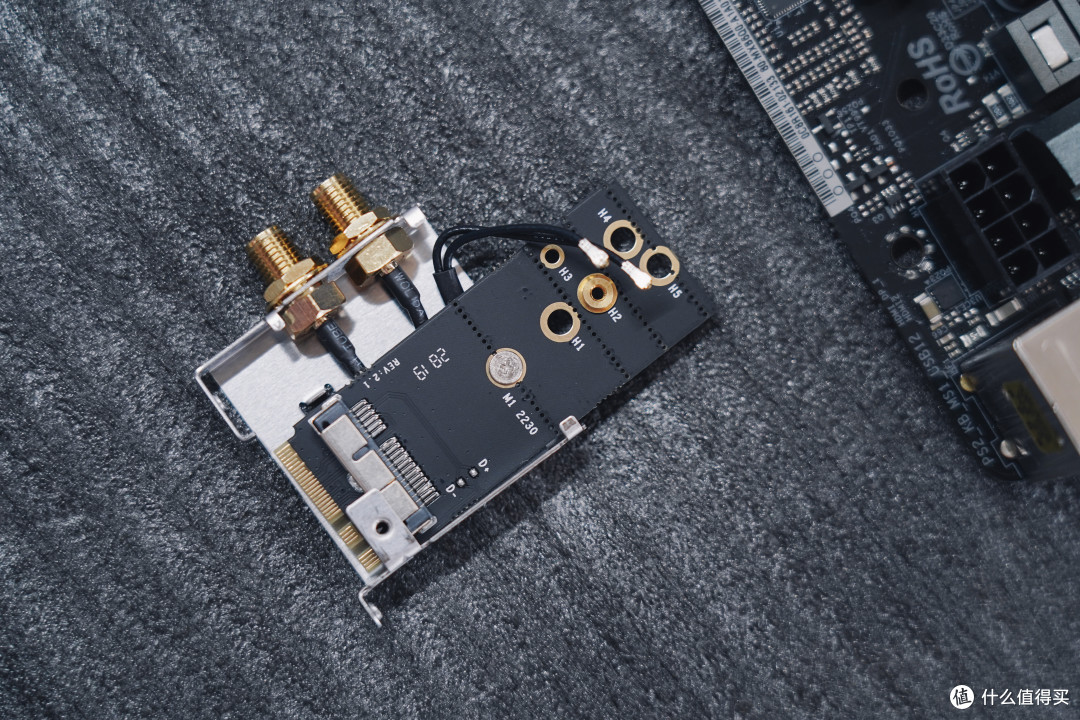

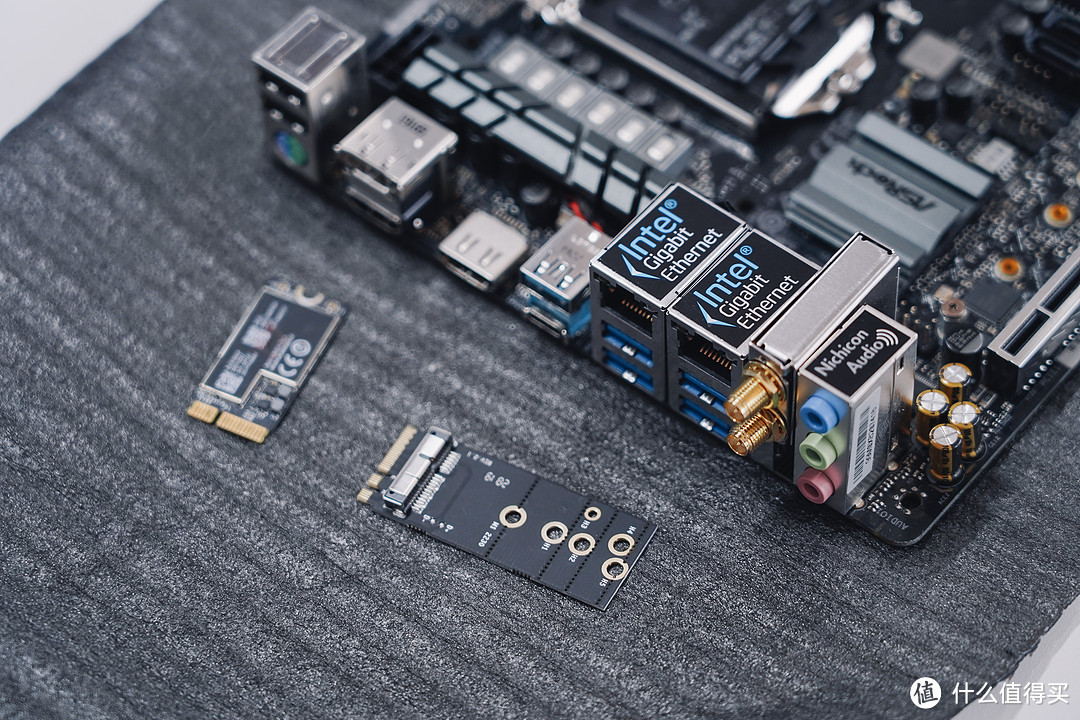

原装网卡拆下，装入转接卡，挑排线的时候一定小心一些。

然后在转接卡上粘好绝缘胶带。

最后插入苹果网卡就好了。

装回去就是这样了，原装网卡的外壳是盖不上的，不过没什么影响。

高度如下，实测插显卡和下主板到机箱里都是没影响的。

网卡就绪，开始装其他的。

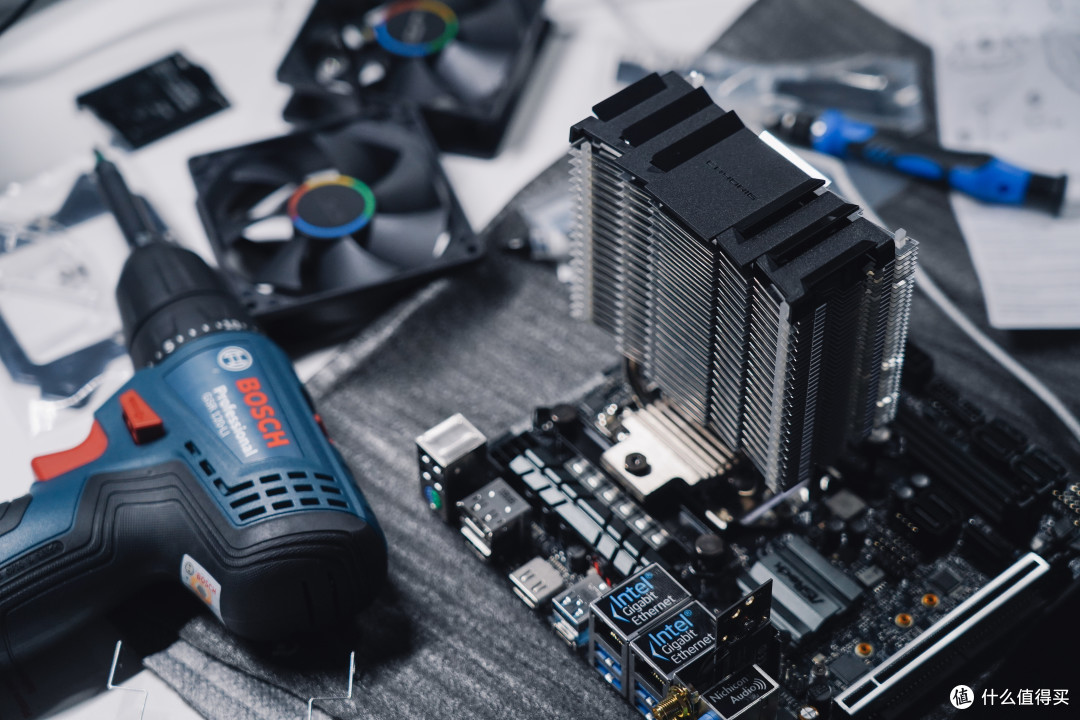

快睿这个风扇还算好装，比我之前装过的滴血认亲玄冰400要好。但唯一的不足是螺丝有些短，固定到主板上有些费劲。

接好线，最小系统短接，一次开机。注意这个硅胶线我买的是标准长度，感觉有些短，有需求的可以考虑加长版。

装好后就这样了，非常的迷你。第一次装ITX，看到这个体积还是很开心的。散热器标准位置稍微有一点挡内存，不过好在可以向上调整风扇。

猫扇换上，真的是好看。

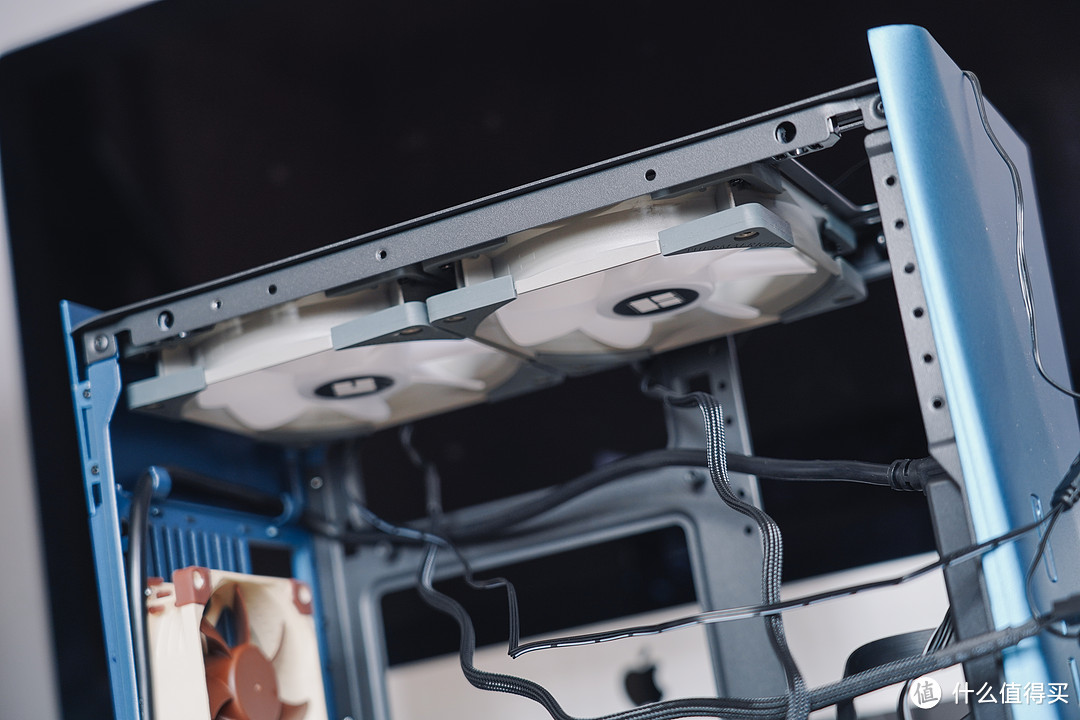

顶部两个利民12cm，这个风扇噪音我测试过，只能说一般，当时买主要是因为ARGB。

后续我会换成水冷或者两个猫扇。

风扇装好就是这样了，左侧风扇下的电源延长线，机箱里都有相应的位置走线。右侧的前面板IO线长，即使没什么空间走背线，花些心思的话走线也没什么太大难度。

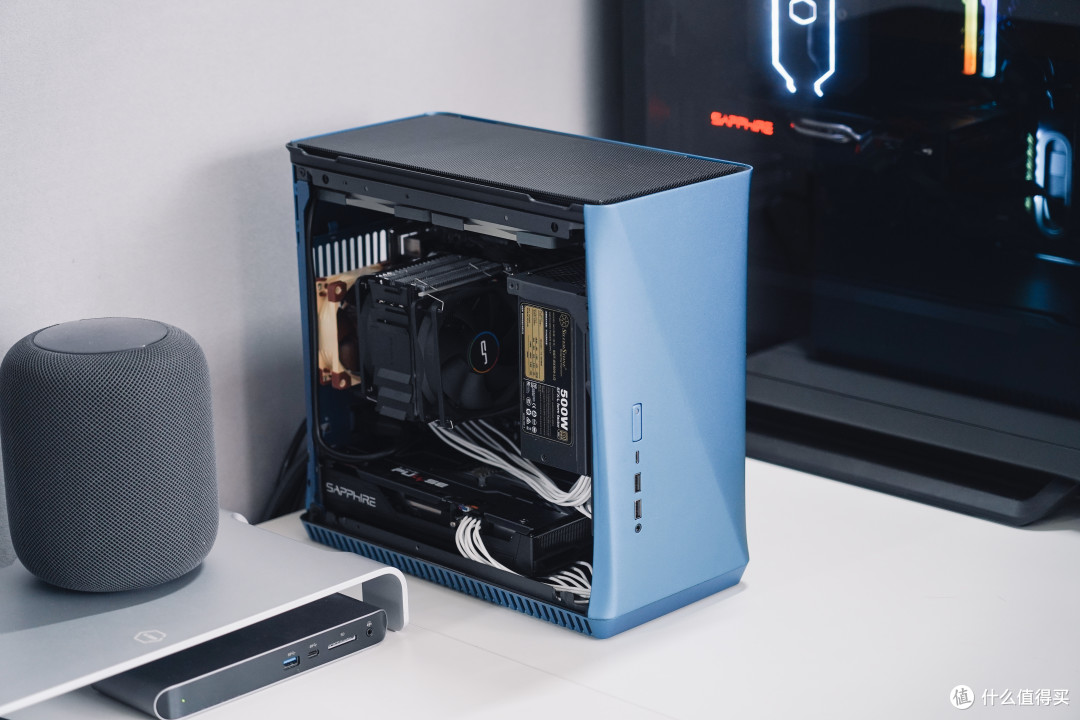

装好就是这样了，内部空间看着也不怎么局促。当然换成水冷的话会更好一些，不过这些是后话了。

理线没有特别整理，因为后面还要换东西，目前看着也不是很乱。

散热器基本上是最大高度了，刚好可以完美合盖。风道这个事情比较玄学，我这个箱子是散热器和猫扇往外部吹风，顶部风扇向里面送风。

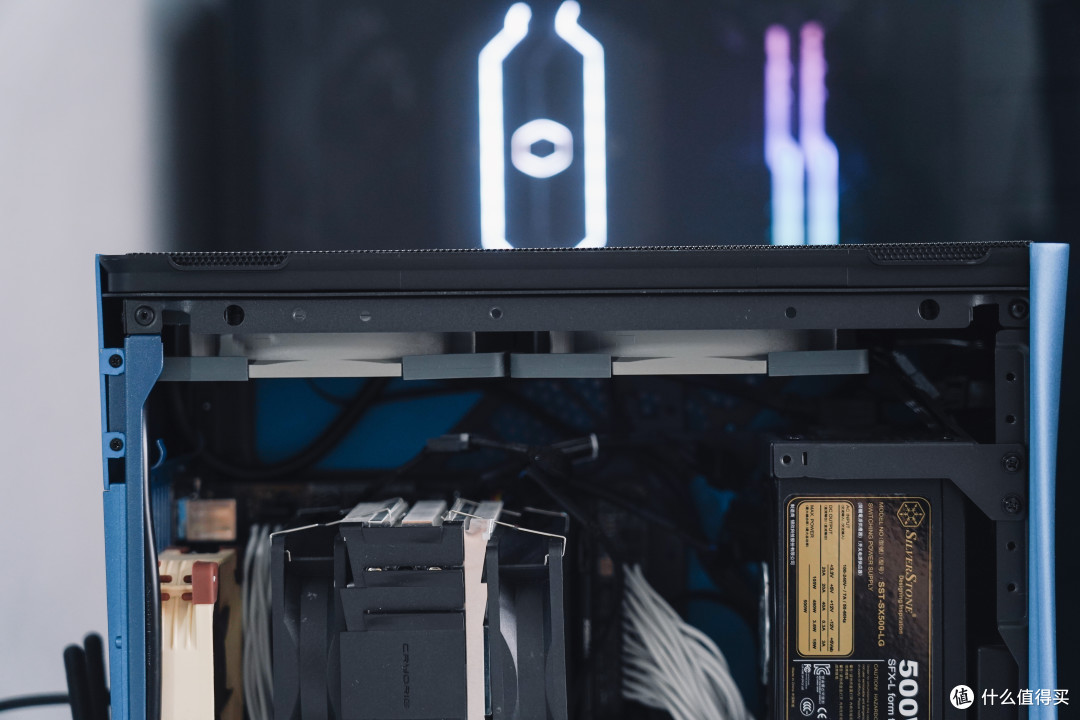

电源支架的位置可以自由上下移动，根据你自己的安装需求。看了一下即使上240的冷排，这个电源也不会有什么影响的。

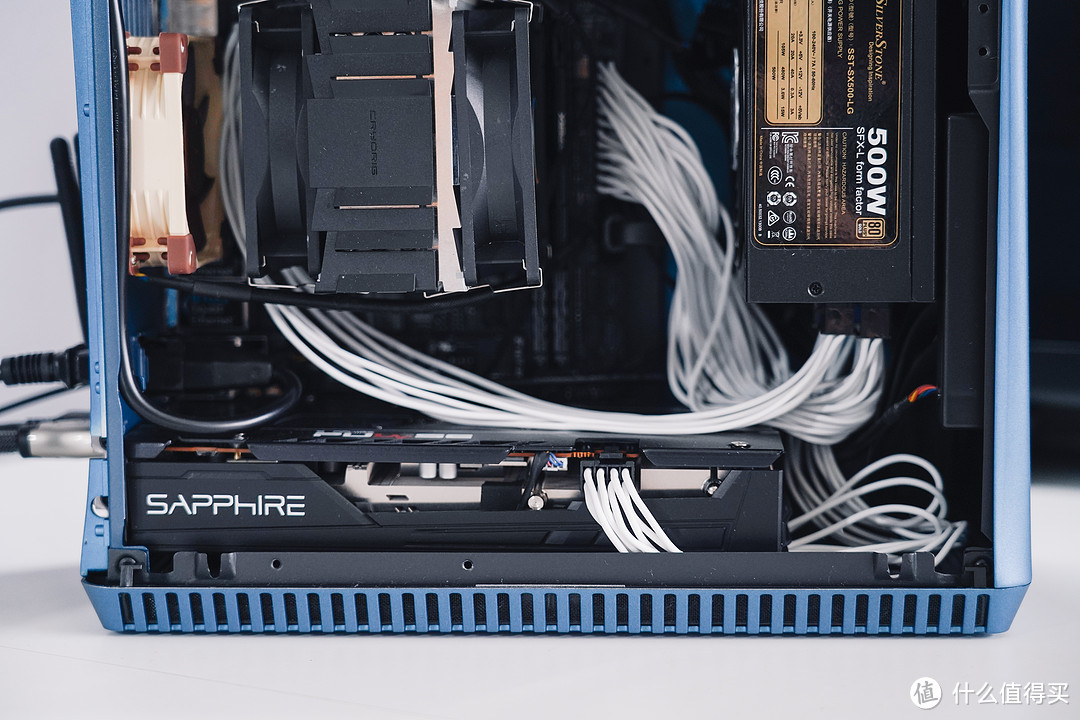

显卡的位置其实长度很宽裕，双风扇可以留出更多的空间。上面电源也还可以继续往下，给上部风扇留出更多空间。

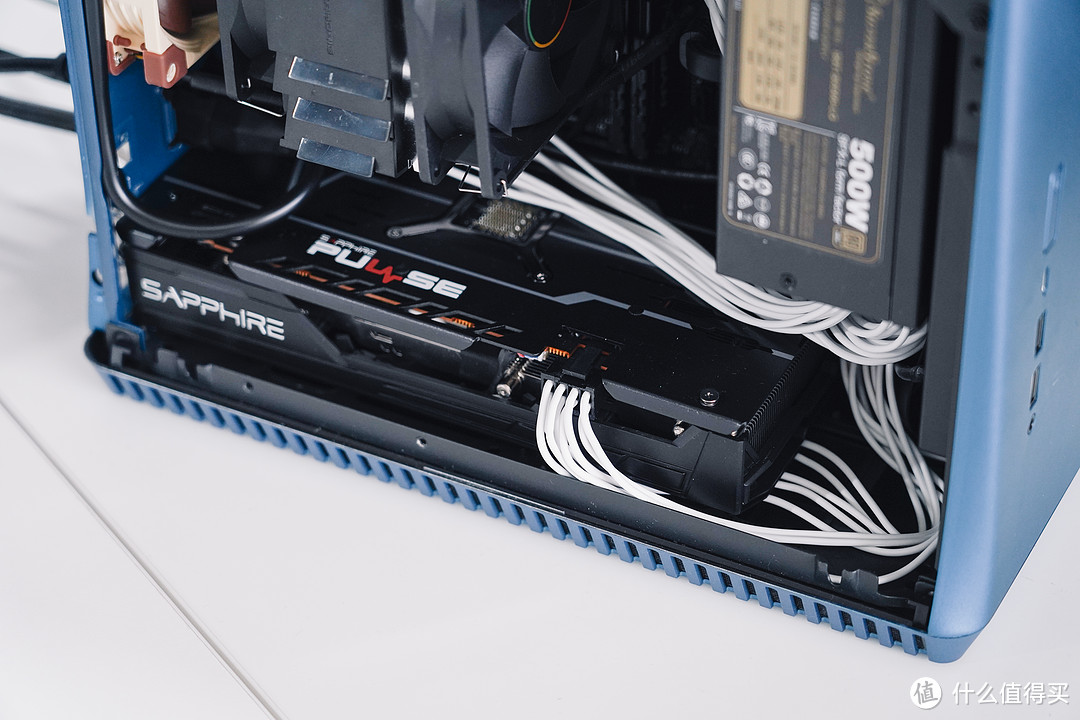

虽然显卡下边没办法再安装风扇，但两排散热格栅配上显卡自己的风扇，也够用了。

硅胶线很软，可以随便塞。

搞定收工，分型工艺这个Era ITX其实很好装，因为设计留下的余地比较足。不像很多ITX箱子那样捉襟见肘，装完你这辈子都不想再拆下来。

钢化玻璃顶盖和磁吸散热顶盖可以互换，我日常还是用磁吸开孔的。

但钢化玻璃明显更好看一些。

即使换上钢化玻璃，其实也不用过度担心散热。因为这个不是直接扣上去的，而是在四周都留有散热空隙。

显示器

既然说到苹果，无论黑白，生态我觉得是macOS的一大优势。那说到生态，雷电3是非常重要的一环。

尤其是雷电3的显示器，或者是通过雷电3组成菊花链，下接磁盘阵列等等，都是非常好用且实用的玩法。

装好这台机器之后，我还是使用了之前晒过的明基PD2720U，雷电3显示器。

明基27英寸4KHDR显示器PD2720U专业设计修图IPS屏雷电3接口顺丰9299元天猫精选去购买

这两台PD2720U是我之前一直配合Mac使用，雷电3的价格都比较高。尤其是这种每个显示器都有两个雷电3接口的，明基的这款算是同规格相对比较便宜的了。

雷电3显示器的意义，就是直接一根雷电3线到显示器，一根线即可解决充电、视频音频信号传输了。

PD2720U除了常规的3.5mm、USB、HDMI、DP接口外，还有两个雷电3接口。

双雷电3是分主副的，接口上也有标注。

如果你是笔记本，直接一根雷电3到显示器，一根线即可解决充电、视频音频信号传输了。

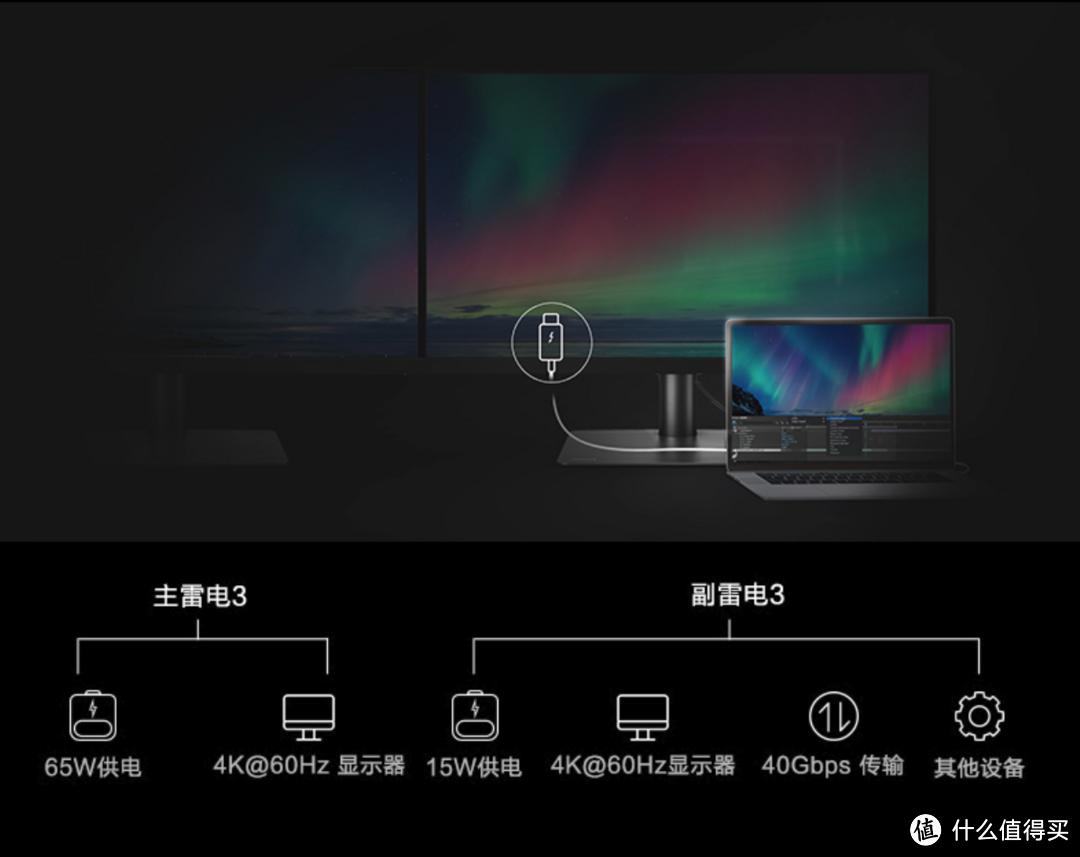

主雷电3有着65W的供电，副雷电3 15W供电。都是40Gb/s的传输。电脑连接一台后，还可以菊花链到第二台PD2720U。

虽然这套黑苹果没有考虑雷电3，但是如果你可以把主板预算再提一些的话，买一块雷电3的主板来装黑苹果会是更完美的体验。

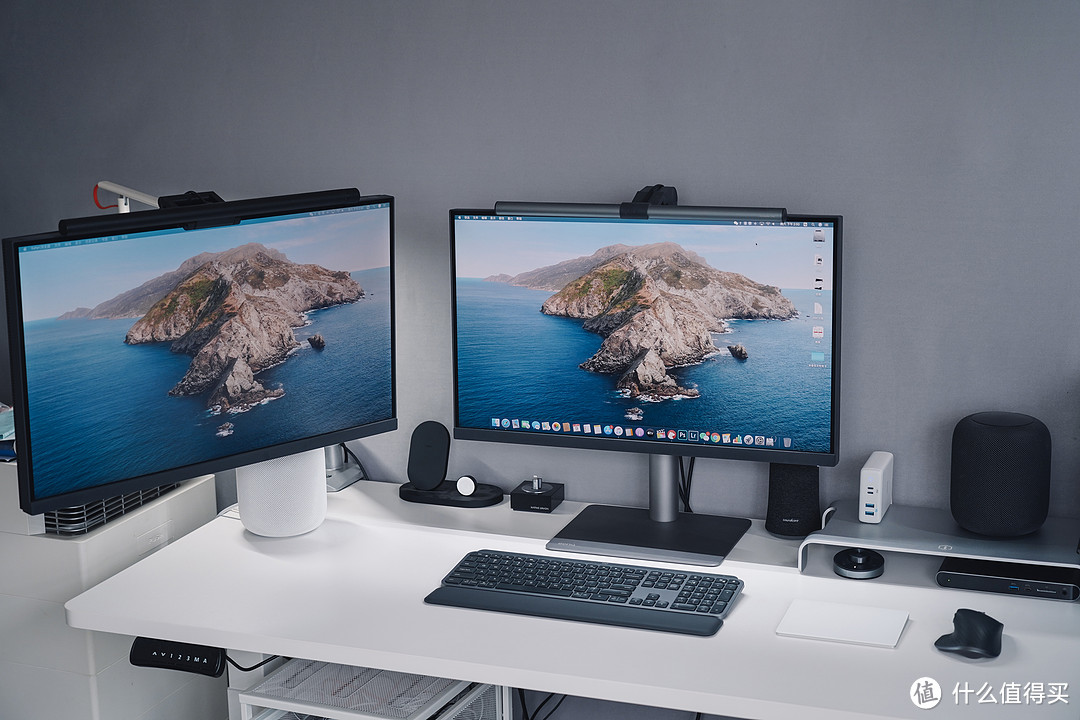

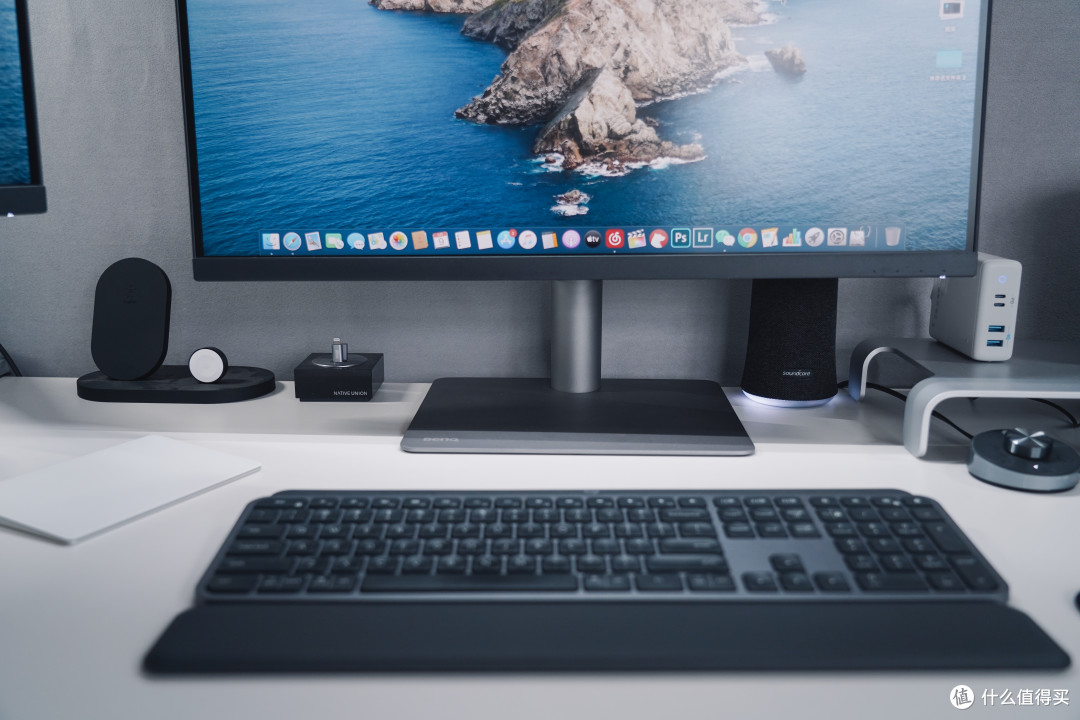

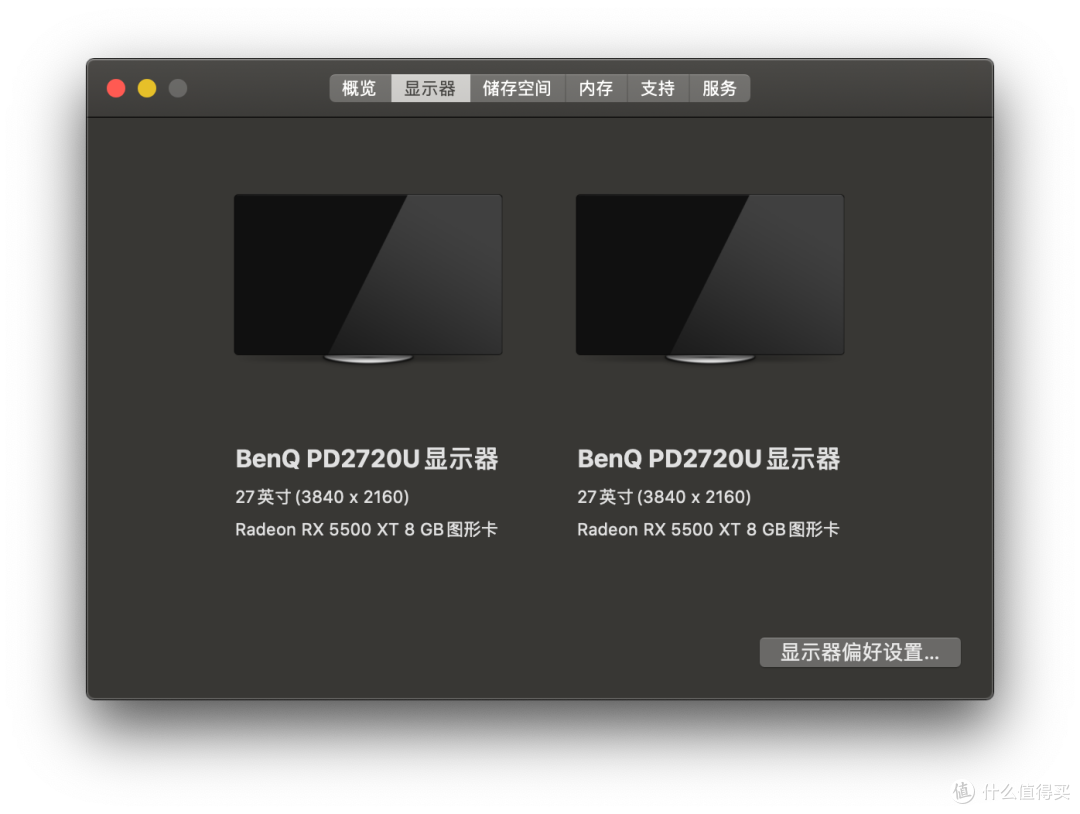

目前我主屏副屏都接了PD2720U，当然走的是PD接口，5500XT带两块4K显示器可以正常使用。

双屏甚至是三屏习惯了之后，外接单显示器觉得都没法用了。你可以有着更好的视野，更大的可视面积。

左侧那个是乐歌的D7支架，右侧就使用PD2720U自带的支架了。

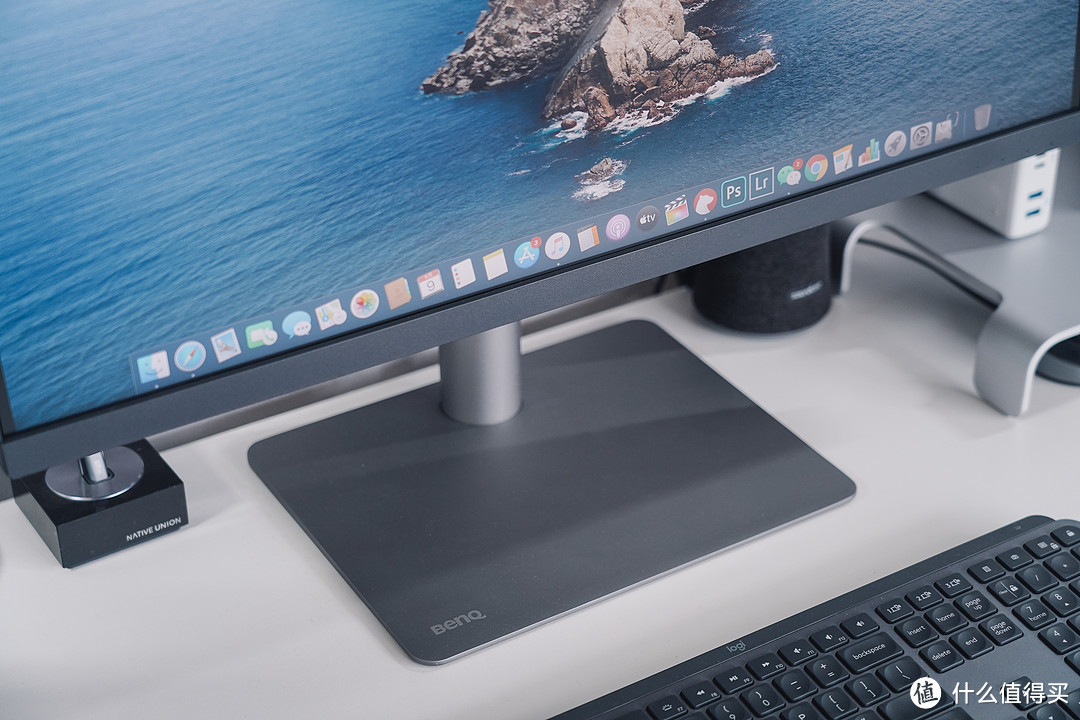

自带的全金属支架质感和做工都很好，毕竟来到了这个价位。

支持升降和旋转，旋转这点要比LG那台要好。而且接口不会单一，可以除了雷电3再外接其他的DP、HDMI输出。

背部设计了一个束线环，比一般的显示器更方便收纳。后面接了明基的屏幕挂灯，一根DP线，一根电源线，正面还是可以做到完全无线的观感。

虽然相比iMac少了自动亮度调节，但PD2720U自带了一个控制器，可以通过旋钮快速调整亮度、切换模式等等，不必再点按显示器按钮了。

我把它和明基的SceenBar Plus控制器放在一起，一个控制屏幕挂灯，一个控制显示器亮度，很方便。

测试

装黑苹果的过程，碍于篇幅这篇就先不说了，直接上装好的测试吧。

因为我装的是单系统，对Win没有需求，所以就没办法在Win下跑分测试了。

Geekbench跑分。

毕竟只是9600K，这个分数我很满意了。

跑分状态下，CPU温度也只是在40多度上下。我也没打算超频，目前这个散热情况是超出我的预期的，毕竟只是三热管的风冷。

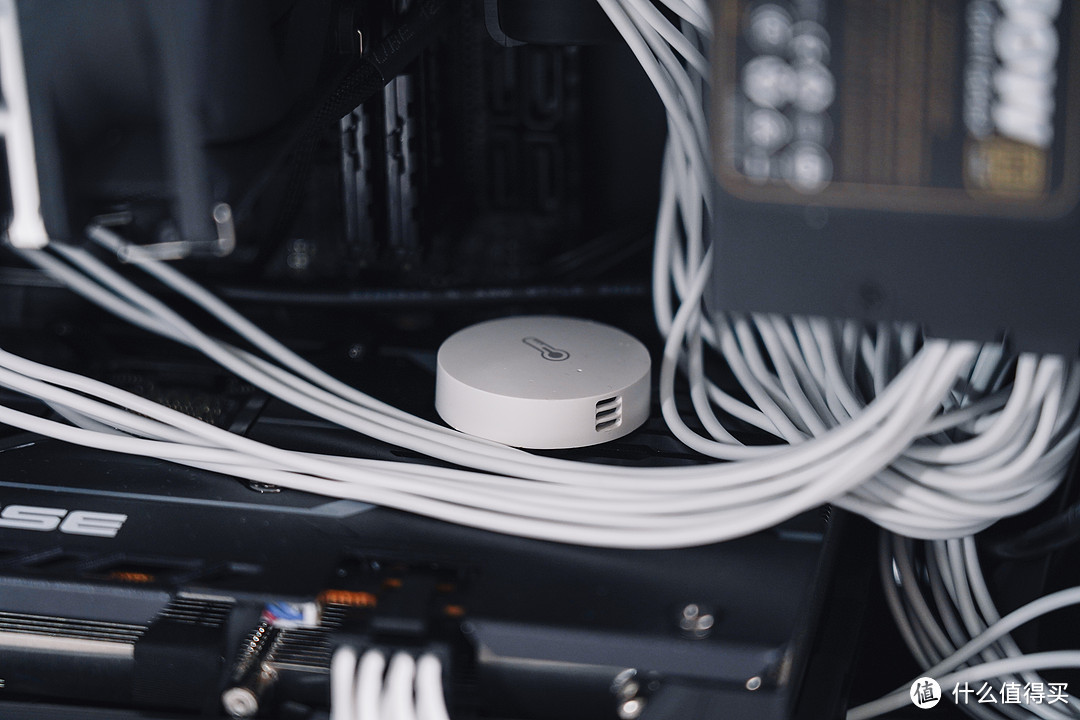

但这个机器不知道为什么，看不到显卡温度和风扇转速，所以我就在箱子里放了一个温度传感器，然后盖上盖子。

只需要看蓝色的温度曲线，紫色的湿度曲线可以忽略。

可以看到连续两天的使用，最高温度也就是在40度左右。所以这个箱子装完，完全没有变成闷罐，整体的温度表现我很满意。

硬盘测试一下，SN750的速度非常OK。

因为华擎的Z390M ITX是不支持前置USB-C的，所以我又接了一个扩展坞。

没错就是雷电3的，是我之前Mac上用的，我直接拿到这里了。

Belkin贝尔金苹果电脑Type-C转换器拓扩展坞Win/Mac双系统雷电3扩展基座PD外接显示屏雷电3扩展坞2498元京东去购买

虽然有些大材小用，但贝尔金这个新款设计的很好，我后续买了新iMac也还是会换回去的。

相比之前那一款，除了更换了深空灰的配色外，体积也减少了一些。

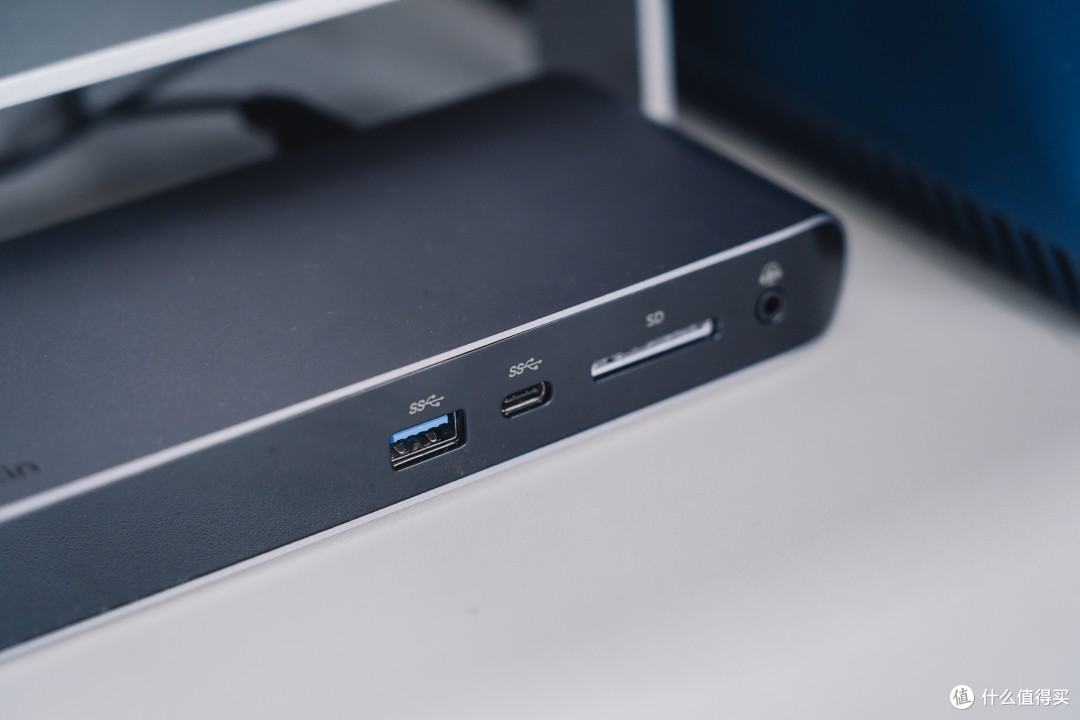

最重要的是前置接口更加丰富，USB-A、USB-C、SD读卡器和3.5mm音频接口，更加贴合日常使用。

之前这款几乎所有的接口都在后置，桌面使用的体验新款无疑好了很多。

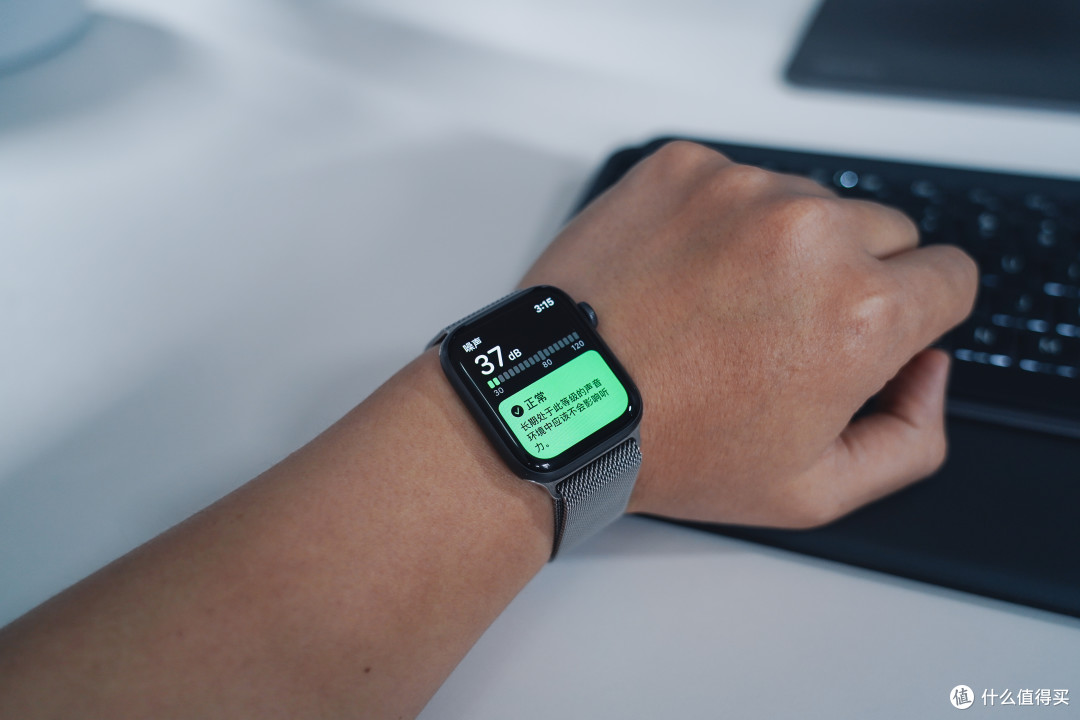

看下噪音，未开机之前（可以看到背景里机箱指示灯是熄灭的），当前环境音为37分贝。

开机进系统后，也只是38分贝，基本没什么噪音感知。

电脑放在右侧，正常左侧的使用区域，也只是36、37分贝。很安静，没有什么影响。除了非常安静的深夜，其他时间基本听不到声音。而且那个声音估计也是利民风扇的锅，换掉应该会好不少。

功能性

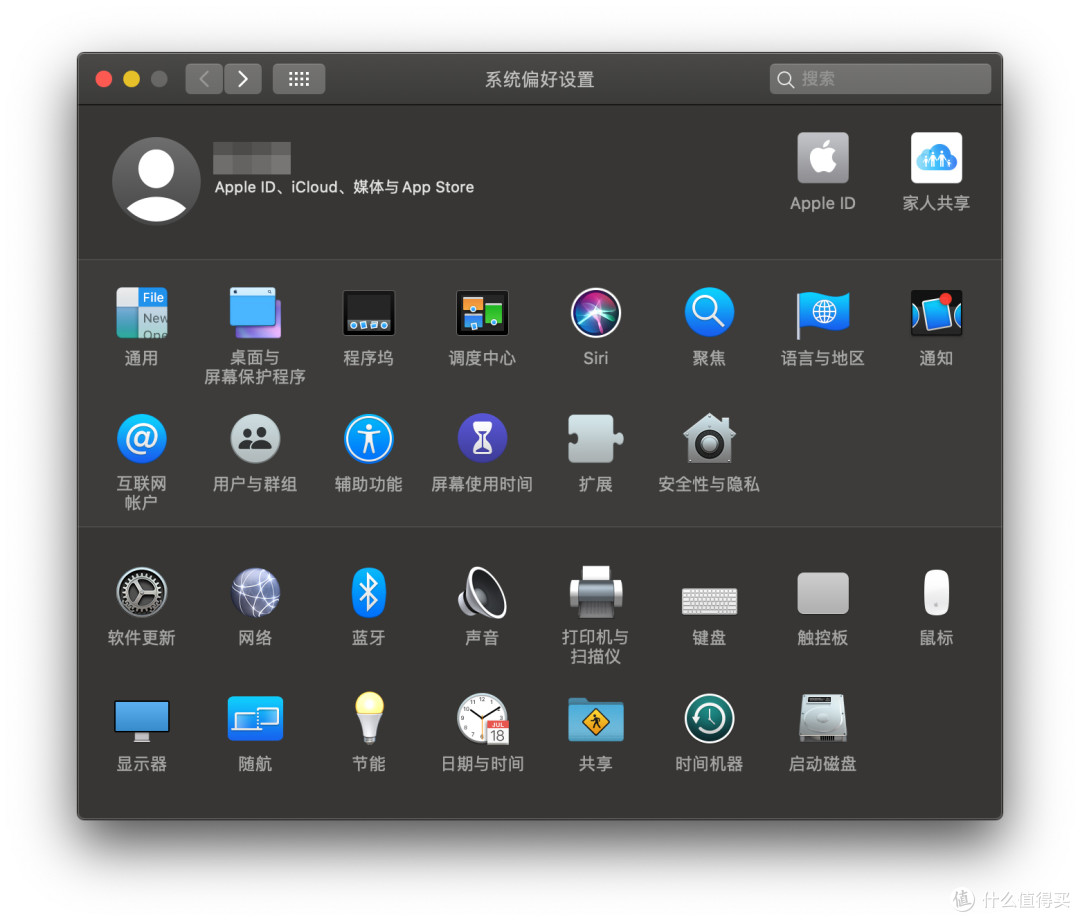

最后来说下功能性，更换苹果网卡后，基本的macOS功能都得以实现。也无需额外购买天线，华擎主板自带的天线就可以完美使用。

首先隔空投送正常，和白苹果无异。但心理感觉传送大文件的时候，似乎要比白苹果慢了一丢丢。

作为接受端正常，其他设备都可以向它投送。

作为输出发射端也正常，识别其他设备也没问题。

蓝牙正常，这些设备识别都没任何问题，传输距离、抗干扰等都和白苹果没什么差异感。

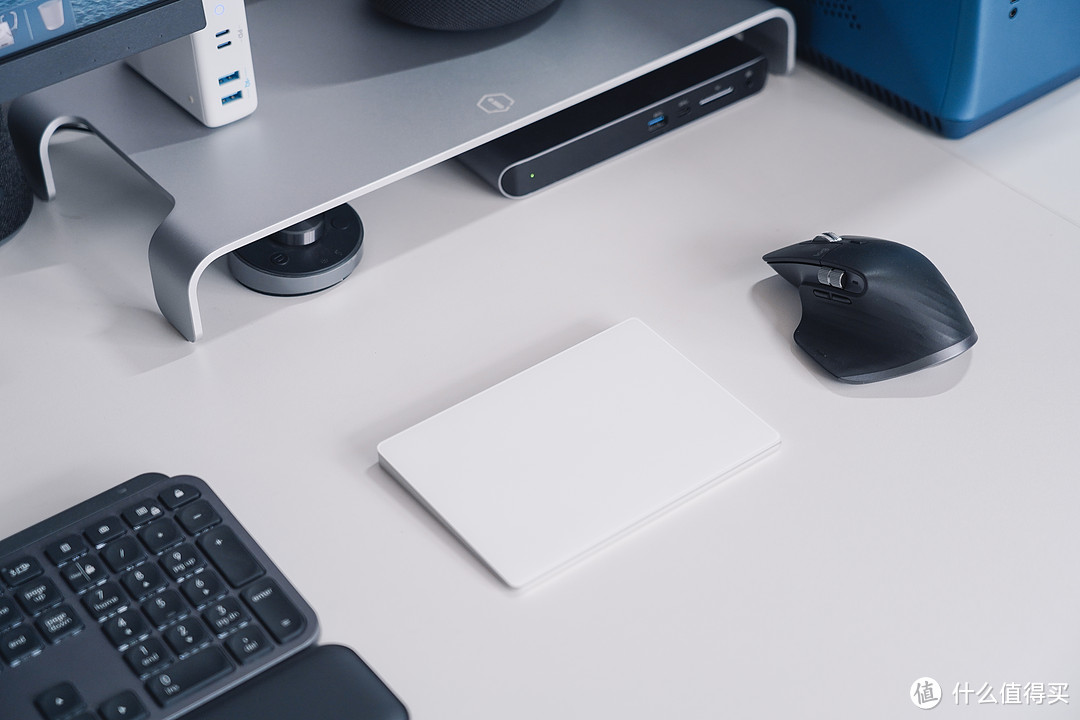

触摸板也正常使用。

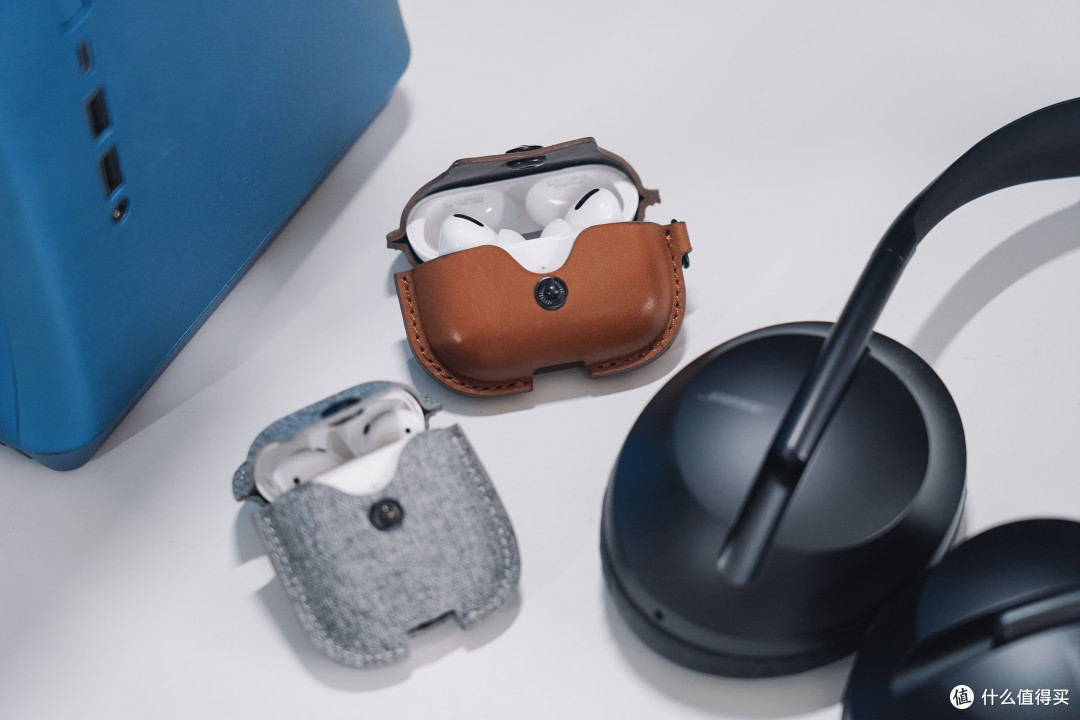

AirPods Pro、AirPods、Bose NC700这些耳机连接都没问题，AirPods的快捷操作、摘下暂停都正常。

罗技的优联正常，接入了MX Keys和Master 3。

之所以没把Flico奶酪双模换过来，实在是因为大F的多设备连接太难用了，这次抽风到现在还没搞定。

Apple Music登录正常。

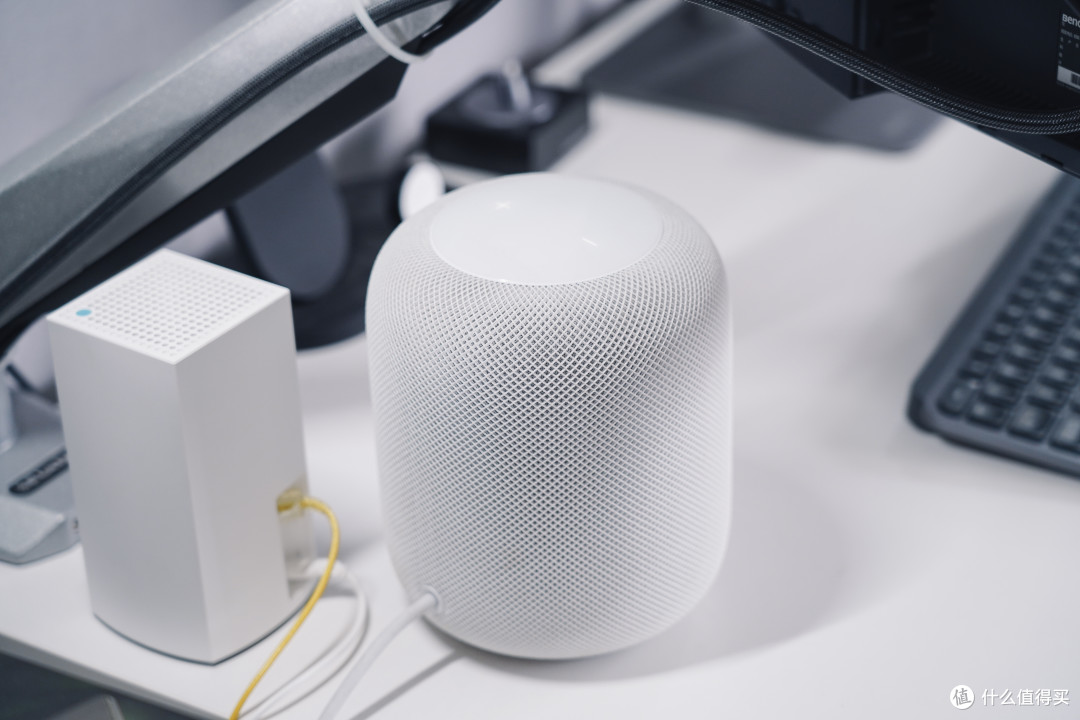

两个HomePod的立体声组合也可以正常识别。

和白苹果一样，macOS无法直接识别双立体声组合，只能单选或者在Apple Music里选择。

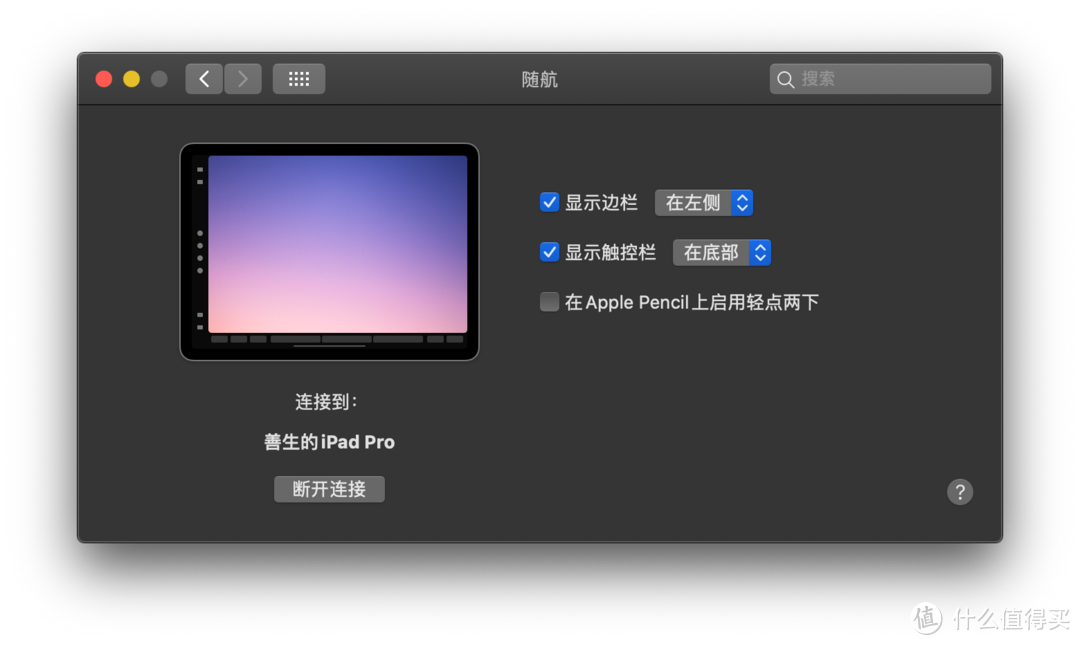

iPad Pro的随航也可以识别。

ID正常登陆，iCloud正常使用和备份同步。

App Store正常，购买的软件也都可以下载和更新。

总结

就这次黑苹果的装机而言，对最后的结果我还是很满意的，也很开心。

第一次装ITX，第一次自己动手装黑苹果，一切都还算顺利。分型工艺这种精致又有设计感的ITX机箱，很多人包括我在内应该都是很长草的。

小机箱的极致简约，和大机箱也完全不是一个感觉。对比一下我刚给PC换的德商必酷的801，可以看到小了非常多。这个801主打静音，我也终于了却了PC风扇起飞的心病，这个回头再晒吧。

我这套配置，整体下来没有趟什么雷，散热和噪音表现我都满意，甚至超出了我的预期。

Era ITX这个机箱，在ITX里算是人性化设计比较到位的了。支持3.5寸HDD、2.5寸SSD硬盘，在安装最大支持的295mm显卡情况下，还可以有三个风扇位。能安装240mm的冷排，支持ATX、SFX、SFX-L的电源。整体给用户的自由度还是比较高的，可以视需求做下取舍，搭配出一套适合自己的配置。

但更重要的，我觉得还是好看、好看和好看。

这台机器我也用了一段时间了，相比几年前各种小问题来说，已经足够完善了。日常很稳定，除了有一次折腾集显导致无法开机崩掉了之外，基本没掉过链子。

至于黑苹果其他的争议点，或者你需不需要一台黑苹果，这里就不作讨论了。这套配置不带显示器扩展坞的话，大概在10K左右，可能会有人说为什么不买白苹果。我用了N年白苹果，但也不排斥黑苹果。我装了这台黑苹果，今年iMac更新我还是会买。

所以，爱好这种东西，从来都不冲突。折腾的世界里，也从来没有止境。无论怎样，自己玩开心了就是最好的。

OK，基本就是这样了，拜了个拜...
