拆解报告：小小黑科技20W USB PD快充充电器FC210

最近充电头网拿到了小小黑科技的一款20W USB PD快充充电器，正如公司名字那样，这款充电器也是黑科技一般的存在。20W的输出功率，体积却压缩的和苹果祖传5W充电器的差不多，总重量也仅有37g，十分小巧轻便。如此类型的充电器市面少有，下面充电头网就对其进行详细拆解，看看其内部如何设计。

一、小小黑科技20W充电器外观

充电器采用小方块造型设计，表面磨砂处理，整体十分小巧。输出顶面配有一个USB-C接口，黑色胶芯不露铜。

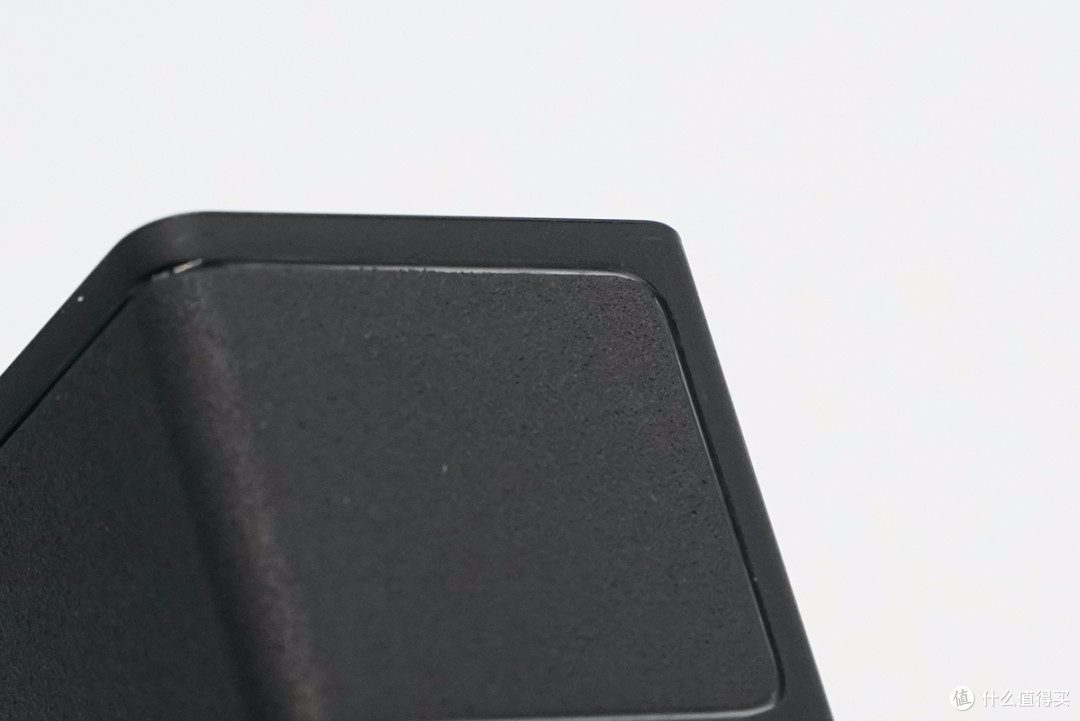

机身边角略微凸起设计。

输入端外壳上标注有充电器参数信息

产品名称：旅行充电器

型号：FC210

输入：100-240V~50/60HZ 0.5A

USB-C输出：5V3A、9V2.22A

制造商：深圳市小小黑科技有限公司

产品已经通过了CCC认证和VI级能效认证。

此外输入端配备固定式国标插脚。

使用游标卡尺实测充电器长30.11mm。

宽度为28.86mm。

厚度为30.53mm。

和苹果18W充电器比较，体积优势明显。

和苹果5W充电器比较，体积稍大一点点。

充电器净重约为37g。

使用ChargerLAB POWER-Z KT002检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议。

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A和9V2.22A两组固定电压档位。

二、小小黑科技20W充电器拆解

将输入端外壳拆开，外壳采用超声波焊接工艺封装，AC导线两端均打胶加固绝缘处理。

充电器内部由三块小板构成，输入输出小板之间焊接元器件，如此设计能最大化利用内部空间减小充电器体积。

将三块小板分开，输入端小板上的变压器和电容等元器件打胶固定。经过对PCB板观察分析发现，这款充电器采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。下面我们从输入端开始一一了解各元器件的信息。

输入端一览，焊接有保险丝、共模电感等元器件。

2A延时保险丝特写。

共模电感双线绕制，用于滤除EMI干扰。

NTC浪涌抑制电阻用于抑制上电浪涌电流。

输入端小板背面一览。

ABS210整流桥特写。

相邻侧面，工字电感以及两颗高压滤波电解电容外套热缩管绝缘。

工字电感特写，外套有热缩管。

两颗高压滤波电解电容来自BERYL绿宝石，规格均为400V 15μF。

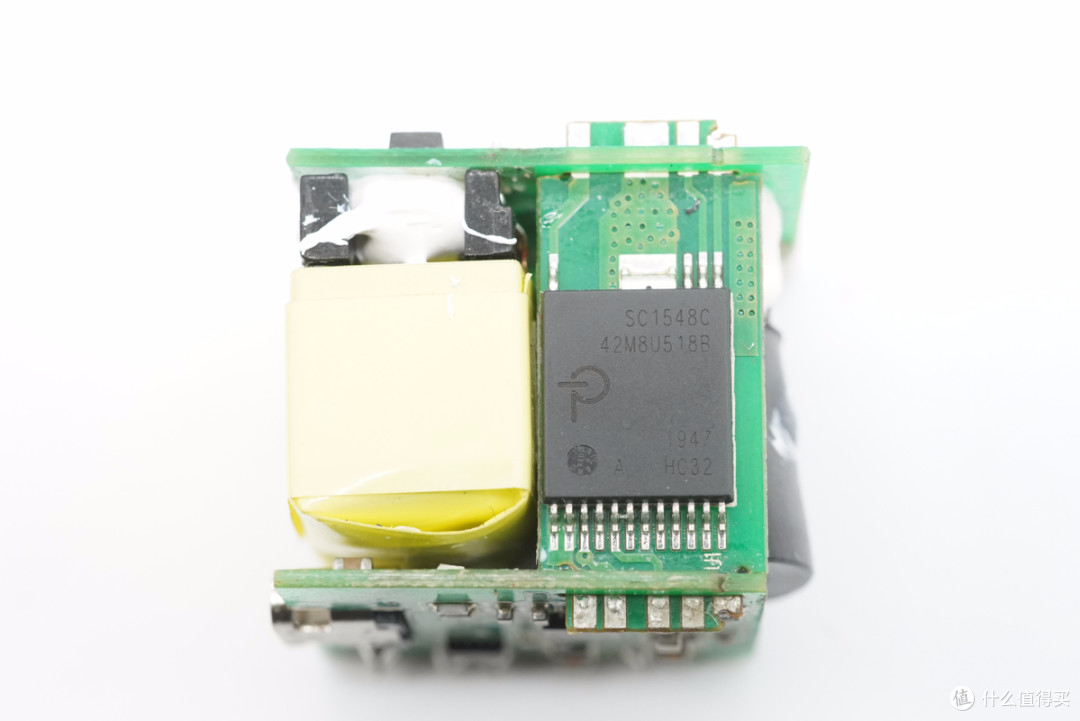

来自PI的主控芯片SC1548C，内置反激式控制器、初级开关管，以及次级侧检测和同步整流控制器，此外还带有HIPOT隔离保护的集成反馈链路，集成度非常高。使用时无需搭配光耦，内建多重保护功能，用于适配器时，最大功率为20W。

PI SC1548C详细规格资料。

旁边的变压器使用绝缘胶带包裹，输出滤波固态电容套有绝缘管，并有胶水固定。

侧面贴有信息贴纸。

输出抗干扰蓝色Y电容特写。

输出小板正面一览，设有次级同步整流MOS和滤波电容。

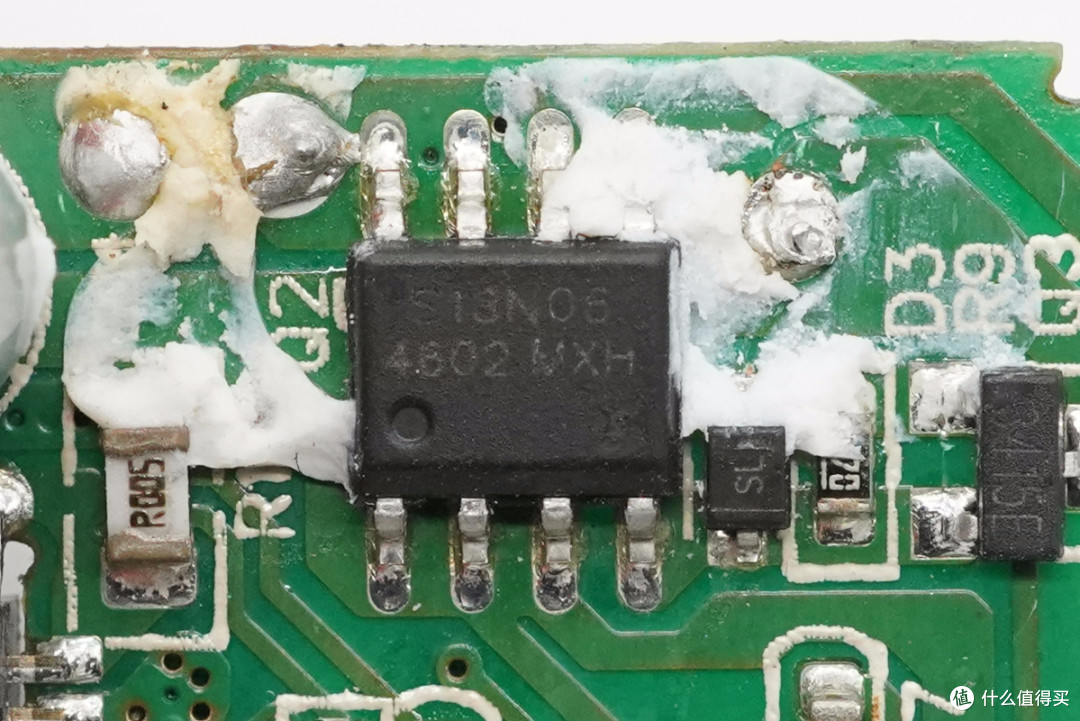

次级同步整流MOS来自长园维安，型号为WMS13N06T1，NMOS，耐压60V，左侧R005电阻为输出电流采样。

长园维安 WMS13N06T1 详细参数信息。

同步整流输出滤波固态电容规格为12V 820μF，永铭NPX系列固态电容。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性等特点。

充电头网了解到，永铭NPX系列固态电容此前已被鸿达顺65W 2C1A氮化镓快充充电器、图拉斯24W 1A1C快充充电器、努比亚65W氮化镓充电器、图拉斯30W 1A1C USB PD快充充电器等多款产品采用，获得客户的高度认可。

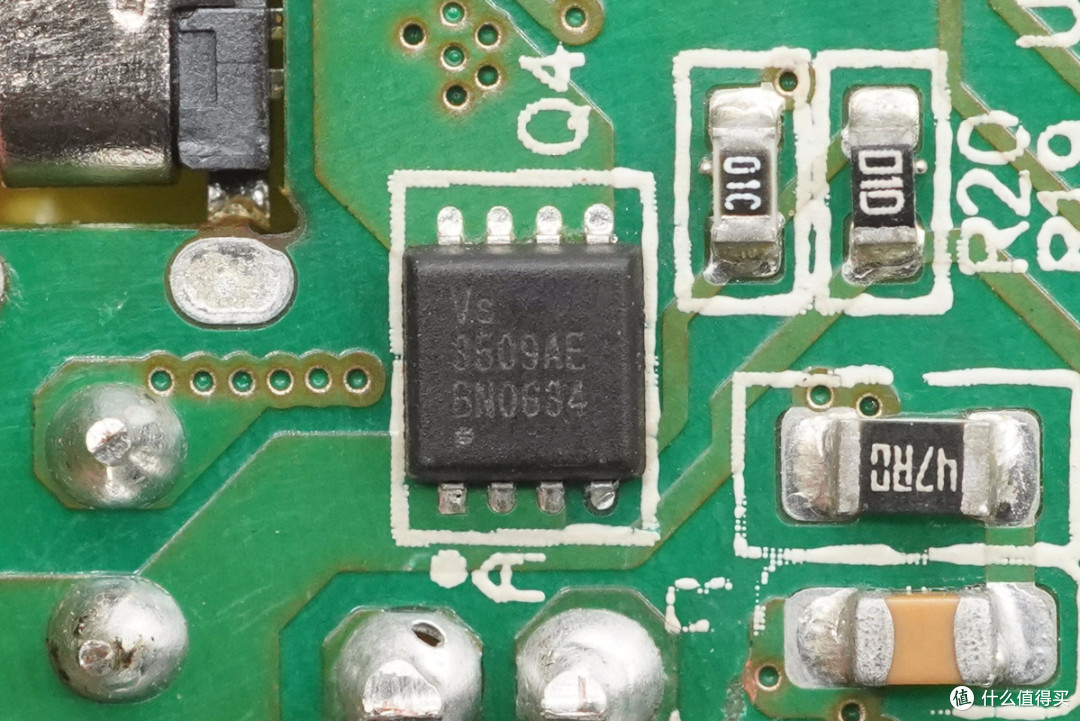

输出小板背面一览，上面分别是USB PD协议芯片和输出VBUS开关。

USB PD协议芯片采用慧能泰HUSB339，这款芯片已经通过了USB PD3.0认证，TID 62。HUSB339是一颗高性能、高集成的USB Type-C Power Delivery（电力传输）控制器，集成了PD2.0、PD3.0、PPS、QC2.0/3.0、BC1.2、5V2.4A等充电协议；适用于电源适配器、车载充电器、移动电源等应用场合；拥有SOP-14L和QFN-16L两种封装模式。
