努比亚推出车载磁吸无线充PA0402，iPhone 13专用，拆解揭晓内部用料

苹果iPhone 12系列手机自上市以来一直大卖，行业数据显示，到今年4月份，iPhone 12系列的累计销量已经突破一亿台，成为了近几年来，苹果旗下销量最好的机型。

当然，iPhone 12系列的热卖也带动了周边配件市场的繁荣，尤其是在手机上首次应用了磁吸充电技术，第三方配件市场中，磁吸无线充、磁吸充电宝、磁吸车充等一大批相关配件相继问世。

努比亚此前就推出过一款15W迈飞磁吸无线充电器，近期充电头网再次拿到了一款由努比亚推出迈飞系列磁吸无线车载充电器。这款产品能够为iPhone 12系列以及即将到来的iPhone13系列提供7.5W磁吸无线充电，同时也兼容5W和10W无线充。今天就为大家分享这款产品的详细拆解。

一、努比亚迈飞磁吸车载无线充电器外观

无线充电器采用黄色外包装，正面印有努比亚品牌以及无线充电器字样，设计比较简约。

背面同样是简约的设计，白色贴纸上注明了产品厂商、型号、认证等信息。

包装盒里除了无线充电器之外，还附赠了一条充电线缆。

充电线缆为USB-A to USB-C规格，长度约为1米，接口均为蓝色胶芯。

努比亚迈飞磁吸无线充电器正面为椭圆形造型，灰白配色，主体机身为铝合金材质，采用了磨砂以及阳极氧化处理，手感细腻；铝合金壳体上半部分镂空，搭配白色PC材质面板，作为无线充电发射区域。

由于内置了磁吸功能，所以省去了常规车载无线充必备的夹持装置，所以无线充电器主体机身部分看起来比较纤薄。后半部分为固定支架，除了夹头之外，还额外设有一个支撑板，提升无线充在行车过程中的稳定性。

主体机身背面有散热孔设计，以便内部PCB板的热量排出。

在无线充电器背面设有一个USB-C输入供电接口，无线充机身上印有产品参数信息。

产品型号：PA0402。输入支持5V3A、9V2A、12V2A，输出规格为5W、7.5W、10W，产品已经获得了CE认证。

这款无无线充电器的自身净重约为104g，不会对车载空调格栅造成太大压力。

无线充面板长度约为87.3mm。

宽度约为65.3mm。

厚度约为9.1mm。

无线充面板底部为指示灯，通电后亮白灯。

给iPhone 12 Pro Max充电，虽然没有苹果MagSafe专属的弹窗提示，但手机可以正常无线充电。

努比亚迈飞磁吸车载无线充内置的磁铁磁吸足够强，所以跟手机吸附较为紧密，正常行车过程中可以起到固定手机的作用，不容易发生脱落。

二、努比亚迈飞磁吸车载无线充电器拆解

在拆解这款磁吸无线充电器之前，首先将固定支架和主体机身分离。

拆下机身上的固定底座。

从侧面撬开外壳。

铝合金壳体内壁贴有两颗定位磁铁，并设有一个导光柱。

另外一部分壳体为黑色PC材质，可见一颗LED指示灯。

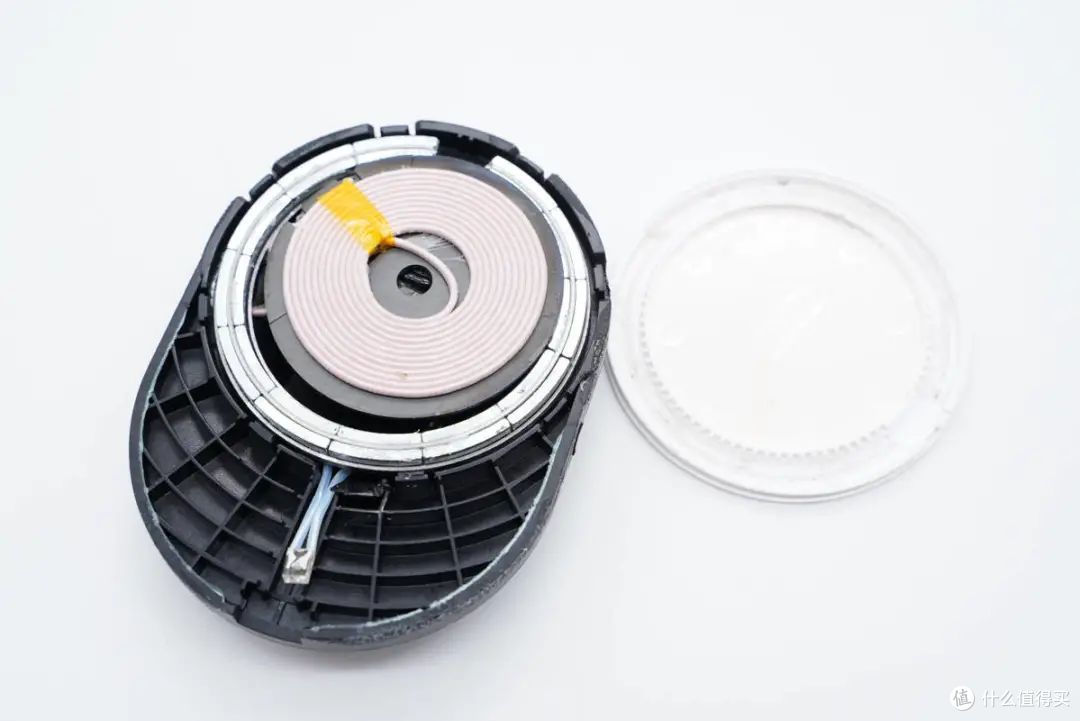

继续将无线充正面的白色面板拆除，露出内部的磁铁环和线圈，白色面板使用双面胶与线圈粘合。

将线圈掀开，下面是PCB控制电路板。线圈背面贴有减震泡棉，主控PCB板贴有一张黑色绝缘板。

线圈和PCB板之间除两股利兹线之外，还设有一个热敏电阻连接。

取出内部PCB板，这一面主要设有一颗接口取电芯片、一颗调压芯片，以及一颗智能全桥芯片。线圈与PCB板连接处采用打胶处理。

PCB板背面主要是无充主控芯片、滤波电感以及调压电感。

经过充电头网观察分析发现，这款无线充电器采用的是定频调压架构，发射部分由MCU主控芯片搭配高集成智能全桥芯片组成，通过独立的调压电路为无线充功率级供电，实现对外的功率输出。

输入端采用USB-C接口，同时兼容QC、PD等主流的快充电源供电。

接口协议芯片采用的是慧能泰HUSB238，这是一颗极简的USB PD Sink（PD受电端芯片，也叫PD诱骗芯片）芯片，已经通过USB-IF PD3.0认证，TID 号3666。HUSB238耐压可达30V，功耗非常低 ，使用极简，传输额定功率最高可达100W；兼容PD3.0 V1.3和Type-C V1.4，还可以支持BC1.2 DCP、CDP和SDP和Apple 5V2.4A充电协议。

输入端设有一颗滤波电感。

旁边是一颗调压电感，用于配合控制器实现升降压，为无线充功率级别供电。

调压芯片采用的是南芯SC8101，该芯片通过无线充电主控芯片控制，进行无线充电的定频调压。SC8101支持5V-32V宽范围输入电压，通过设置分压电阻器，将输出电压调节在固定的5.1伏或定制的电压。

SC8101还提供高精度的输出电流限制，当输出达到设定电流极限时，变频器进入恒流（CC）模式；总输出功率可由一个电阻编程，便于恒功率控制，内置开关管可提供5V5A输出。

南芯SC8101集成了45mΩ高边NMOS和30mΩ低边NMOS，实现了高效率。此外还提供了低端门驱动程序（LSD）来驱动外部NMOS，并与内置NMOS一起工作；采用可编程线损补偿，可编程频率设置，外部元件最少，可为用户的不同应用实现最大功能；采用3x3x0.55mmQFN封装，超薄超小可以放置在空间狭小的设备内部。

充电头网了解到，南芯SC8101此前已被努比亚15W迈飞磁吸无线充电器、安克磁吸式双项无线充电器、华为P40手机保护壳、小米二合一充电器采用，此外，南芯的快充芯片被广泛应用于移动电源、充电器、车充等领域，并获得数十款产品采用。

无线充电主控芯片采用的是方昕科技的N9001，该芯片按照Qi标准1.2.4版发射器方案设计，会自动检测符合Qi标准的接收器，与接收器建议数据通信，并智能管理无线电源传输。为了增加应用灵活性，设计了动态检测输入电源，支持QC2.0/3.0、DC9V、DC12V适配器。

旁边设置一颗24.000MHz无源晶振，为主控芯片提供时钟。

无线充的智能全桥芯片来自南芯半导体，型号SC5004。这是一个高度集成的无线功率发射器模拟前端，它包含实现WPC兼容无线充电器所需的所有模拟组件，集成了全桥式功率驱动器MOSFETs、电流检测放大器、自举电路、通信解调器和保护电路。

南芯SC5004详细规格资料。

四颗NPO谐振电容。

无线充电器全部拆解完毕。

充电头网拆解总结

努比亚迈飞磁吸车载无线充电器在造型上与常规的无线充电车载支架有别，无夹臂的设计让其看起来更加简约。正面为灰白配色，并采用铝合外壳，提升产品手感和档次；实测可以为iPhone 12系列磁吸无线充电，并且磁吸力足够，吸附牢固，手机不会轻易脱离。

产品内部采用定频调压架构，由方昕科技主控芯片+南芯半导体的智能全桥实现无线充电，同时还采用了南芯半导体降压芯片调压。不仅支持QC充电器供电，还兼容PD快充供电，这也得益于内置了慧能泰的输入协议芯片。产品的用料都属于业界主流水准，是一款不可多得的第三方磁吸车载无线充电配件。
