美的风管机（类似中央空调）空调智能化改造

创作立场声明：本文仅分享生活中的经历，不作为自行改造的指导，请务必量力而行。同时务必关注用电安全。

前言

装修房子的时候由于自家房子面积不算大，选择了美的风管机与卧室挂机的组合，尽可能节约装修开支，挂机当时选择了“i青春II”，具备网络控制功能，俗称“智能”。因为预算，书房和客厅的风管机选择仅具备简单的红外遥控功能，一直计划想通过米家空调伴侣的方式使其具备智能联网控制功能，尽可能接入家里的简单智能家居环境。后来发现米家空调伴侣实际只是通过插座内置的红外功能实现空调控制，还是不够智能，就没有将这套方案付诸实践。去年在张大妈社区看到大佬@七度不凡的美的的中央空调加装CCM-15接入HA记录，非常受启发，本来想照着大佬的思路试试CCM15接入方式，结果冒死翻到设备阳台打开外机，发现并没有他帖子中的“XYE”接口，仔细研究，打开内机和说明书，需要安装“网络模块”才能引出“XYE”这种接口，想想这样太复杂了，又是网络模块，又是CCM15，又是路由器，就又作罢了。

内机接线图

1、发现美的多功能网关

一次在闲鱼上闲逛，可能由于之前搜过CCM15记录，一款美的的多功能网关（型号D1ZDK-1B）出现在我眼前，号称兼容485协议，可以让中央空调设备快速入网，具备蓝牙和wifi功能，也具备“XYE”接口，这不是完全可以替代CCM15和路由器了，而且闲鱼上的价格比起CCM15还要便宜（55包邮），于是一颗爱折腾的心就开始动了，果断下单。同时在淘宝上找到了美的的网络接口模块（型号MD-NIM01），100多入手。

购入

这就是美的网络接口模块，绿色部分就是“XYE”接口，也就是485接口。

网络接口模块

接口如图

网络接口模块接口

智能网关

智能网关正面

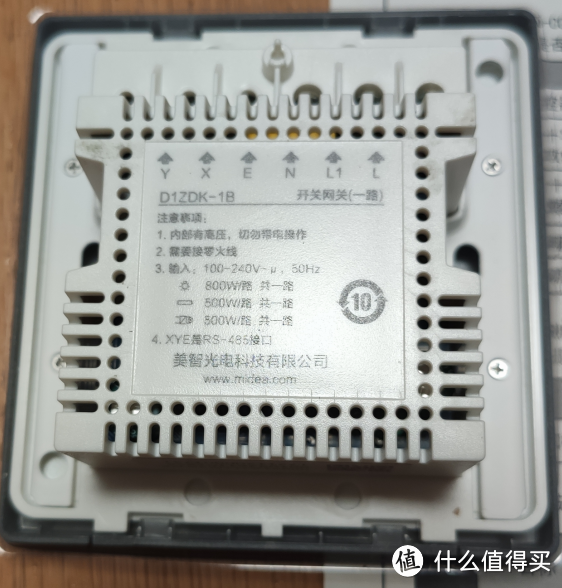

智能网关背面

背面说明，这个网关可以控制一路灯，但我不需要，只需要L、N上面供220V电即可正常工作，很简便，体积也小巧（就是86面板大小）。

2、安装智能网关和网络模块

先简单接线，将智能网关和网络模块组合起来

智能网关和网络模块组合接线

弱电就是简单的XYE一一对应起来，我这里用网线直接拿接了。强电就先用根稍微粗点的线接就可以，一般1.5平方应该也可以，我看家里只有用剩的2.5平方的地线（之前安装充电桩剩的），由于这个电源只是用来带动智能网关，也不接灯的，不需要太粗的线。

接着就是打开空调内机进行安装了，只需要内机就可以，不需要在外机上动手，挺方便的。切记空调断电再操作。

打开风管机内机

打开面板

打开通风检修口，拧开外壳螺丝就可以打开了。切记空调断电再操作。拔下CN20位置的蓝色插头，将网络接口模块蓝色插头插入即可。这样就完成弱电部分安装。

拔掉蓝色插头

接着强电，切记空调断电再操作。在此处进线LN上面取电，记着最好不要L和N接反，要与网关上面一一对应。如此就完成了整个安装过程。

强电安装

接着安装回去，网关部分可以露在外面，方便联网操作。

3、联网操作

这里就比较简单了，首先是空调上电，观察智能网关上面的指示灯变化，详见说明书。再扫描网关面板上的二维码，下载美的美居APP，再利用美的美居扫码，按照提示进行配对操作即可。

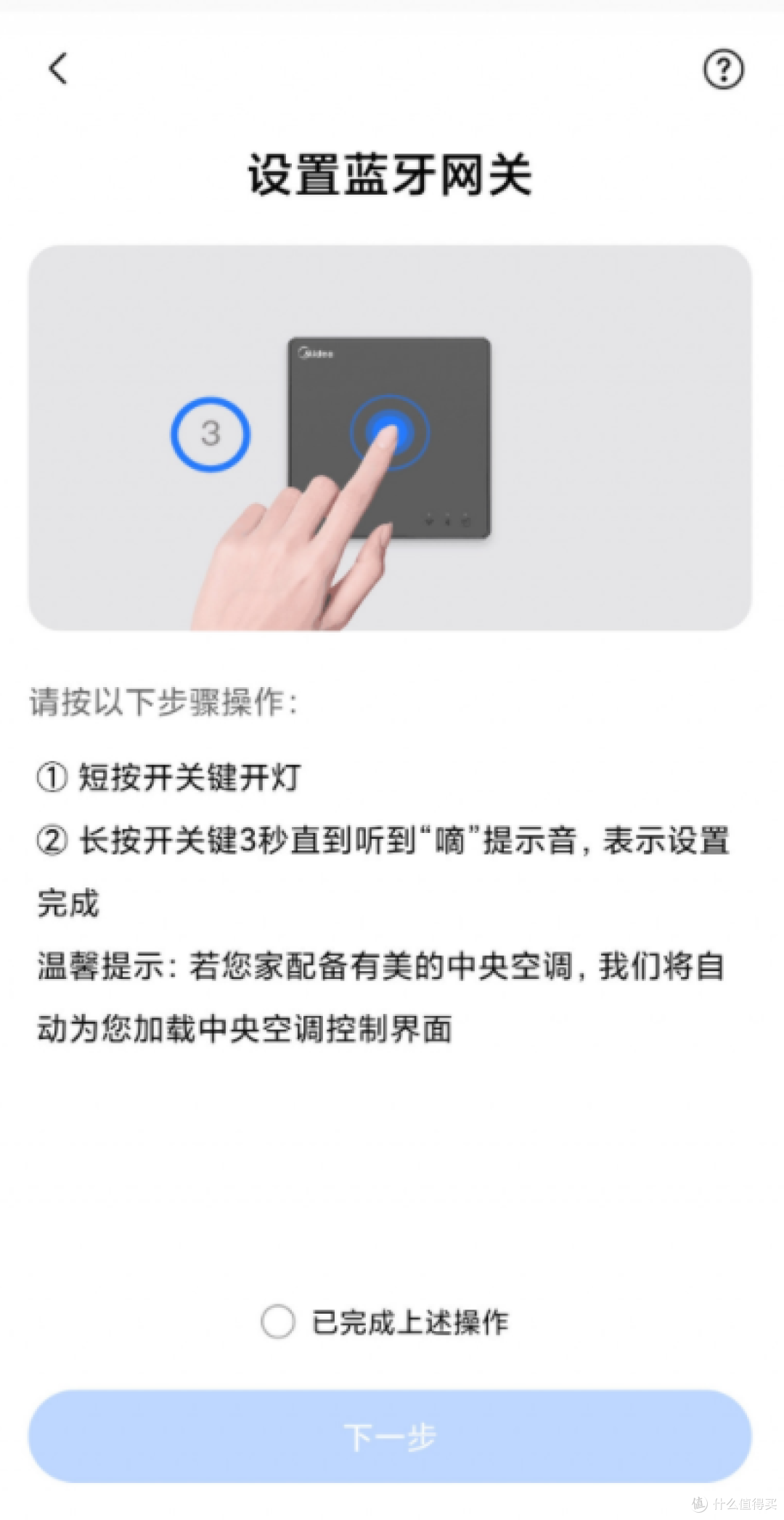

配对操作。

配对成功

配对完成就可以显示出空调和网关了，点击就可以联网控制空调了。如果配对失败，可以断电重启再试试。至此整个空调的联网智能化改造就完成了。我后来又买了套，共改造了2个房间的风管机，不过后来网络接口模块貌似还涨价了。

总结

目前2台空调都可以通过美的美居进行网络远程控制，不用再拿着红外遥控器对角度了，改造过程也很方便轻松，目前比较遗憾的是无法接入HA等智能系统，期待高手破解吧。毕竟美的的“i青春II”已经有插件可以接入到HA了，可能以后智能网关也有机会，希望通过本次分享，有高手愿意尝试本套方案，同时能找到接入HA的方案。

再啰嗦点，这套方案相对空调伴侣方案，相对来说还是不具备通用性（只适用于美的），性价比也一般，不过用不到200，能实现比红外控制更可靠的空调状态控制，个人觉得还是值得，毕竟比起原装网络智能化中央空调的方案，性价比还是高得多的。
