用焕16Air外接显卡实现豪华“三显卡”笔记本

前言：

前阵子我购入了火影新出的焕16Air，机器主板设计很有意思，似乎在准系统亡了xx年以后又有复兴的征兆，接口设置也很丰富，当初我看到

的时候我内心就活泛起来，作为win掌机玩家我手上是很有几个显卡坞的，本着瞎折腾的心态，从箱底把我的雷电坞和oculink坞都掏出来和焕16Air配对起来试试看外接显卡的兼容性和性能释放到底如何？

这篇是该系列第1篇，由于接近年底了，单位事情开始多了起来，只能忙里偷闲，测了多少发多少，慢慢更新吧

USB4接口是相当于雷电3协议魔改的，物理形态仍旧是USBC，但是向下基本完全兼容雷电3设备，包括显卡坞。

因此这次首先测试雷电坞能否在具备了独显的焕16Air上面正常工作，以及探究如何设置才能够正确地在焕16Air上调用外接显卡。

首先是此次用到的配件：

1.显卡：影驰RTX 3070 星耀OC

2.电源：台达红盾RS450，12V 420W（max）

3.数据线：优耐特雷电4数据线，15cm

4.显卡坞：TH3P4G3mini

......主打的就是一个三不沾，没有一个配件是什么官方认证配套的，甚至连数据线都不是显卡坞原装的（当然不是因为原装数据线我弄丢了）。不过这也侧面反映了Windows下软硬件的生态是多么的繁杂，要保证兼容性确实很不容易。

首先在BIOS内设置“独显直连”状态下，识别不到外接的3070，究其原因猜测是移动平台默认给独显留了通道，在独显直连状态下会把独显通道锁住以至于3070无法识别

随后更换思路，在BIOS内将“独显直连”换成“混合模式”，随后重启进入系统，Windows设备管理器成功识别3070，并且自动联网更新3070可用的驱动

设备管理器顺利识别3070

GPUZ顺利识别3070，由于是空载节能状态因此带宽跑在PCIe1.1×4上

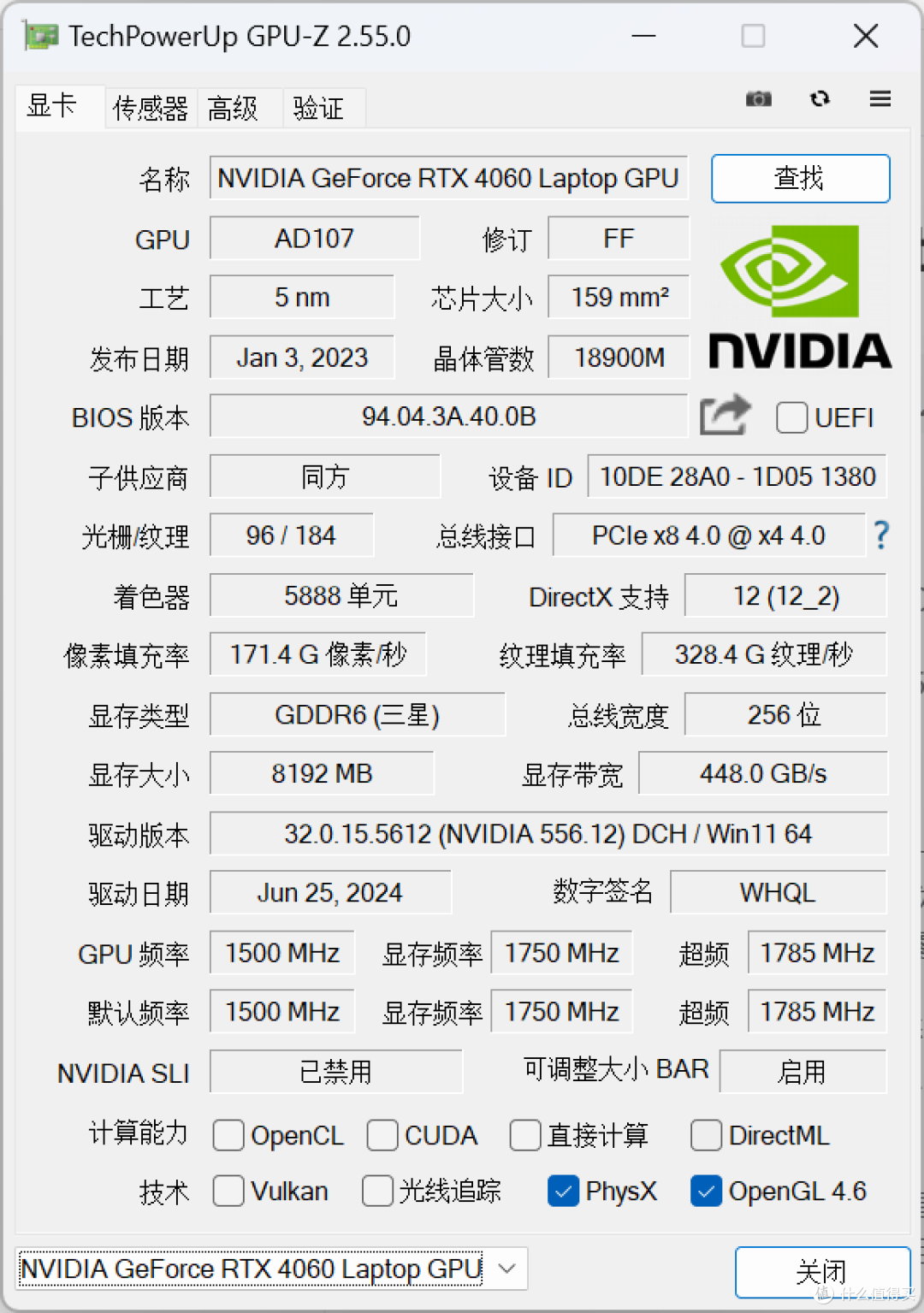

原本的4060Laptop也识别出来了，但是由于PCIe通道的挤占因此没有启用

由于此时4060Laptop处于禁用状态，因此部分功能是有问题的，无法正常调用，从驱动上看也知道二者使用的驱动不是同一版驱动。

之前也说了，焕16Air由于是新机，4060Laptop打不上Nvidia的公版驱动，只能静待Nvidia的公版驱动更新才行。

但是！在12月5日NVIDIA更新的最新的公版驱动已经能够识别这款4060Laptop了。

在“混合模式”下，涉及到了外接显卡的信号回传到内屏，而且回传的信号还需要过一道显卡坞主控，因此理论上帧延迟会比之前4060Laptop直连状态下要高。此外，由于USB4是魔改的雷电3，因此用于传输数据的22Gbps带宽理论上对支持PCIe4.0×16的3070性能有不小的损耗。

那么首先在测试之前，先用GPUZ的渲染测试来看看能否顺利调用外接的3070

渲染测试显示3070的boost功能正常，频率跑到了1980MHz

虽然比不上4060Laptop的2300MHz频率，但是由于4060Laptop只有3072CUDA，而3070有5888CUDA的规模，在频率略低的情况下性能应该是高于4060Laptop的。这也就让这次测试不至于变成“拔掉显卡坞以提高性能” 的闹剧，有其测试的价值。

旧版鲁大师没有识别出外接的3070

实际在显卡详情里是能认出来的

据我猜测，由于外接USB4显卡坞的情况下核显只是起到信号输出的作用，而计算统统交给外接显卡来做，因此此时的外接显卡不负责信号输出，鲁大师就只能识别有信号输出的R780M核显。这种模式似乎跟NVIDIA的Optimus技术有关？不过右侧的品牌logo是真的成分复杂

新版鲁大师能正确识别出来3070，而且提示了高贵的3卡游戏本

接下来还是老三样，TimeSpy、FSE、FFXV、新版鲁大师和旧版鲁大师来分别评估一下显卡性能，然后参照之前的测试结果，看看外接3070显卡到底能比4060Laptop强多少。

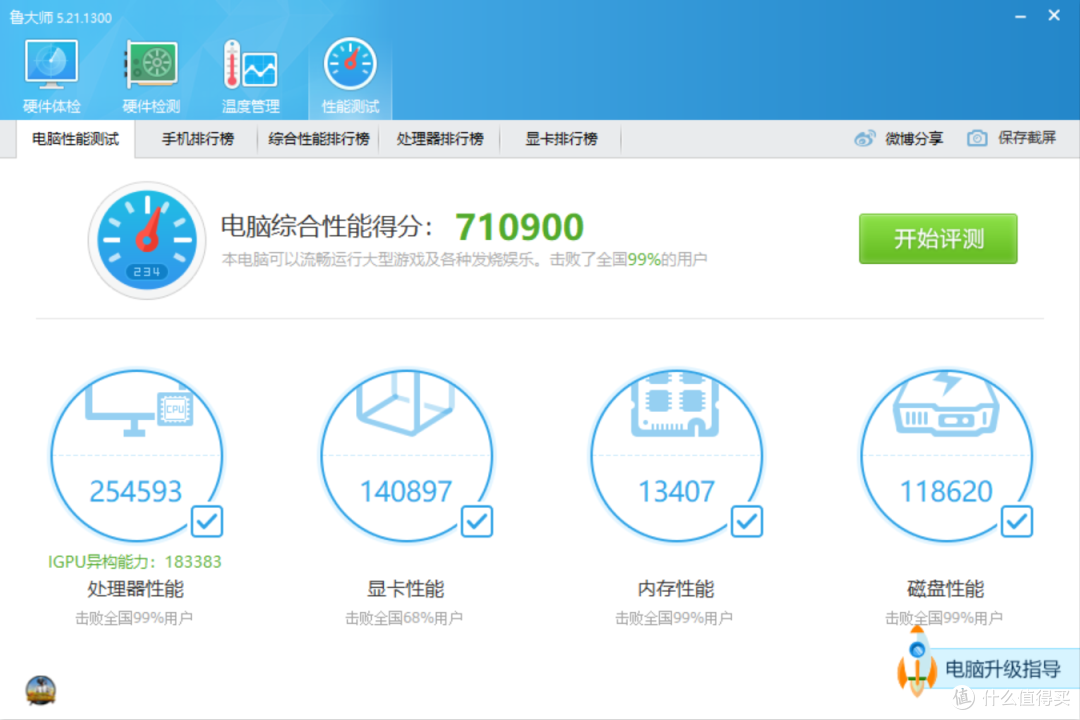

旧版鲁大师显卡分过低，似乎对带宽敏感？

R780M背后的3070发力了，新版鲁大师跑分显卡分跑到52w的核显你喜欢吗？

跑TimeSpy的时候提示了3070没有显卡直连

没有同类型的设备对比，8845HS+3070的配置还是抽象了点

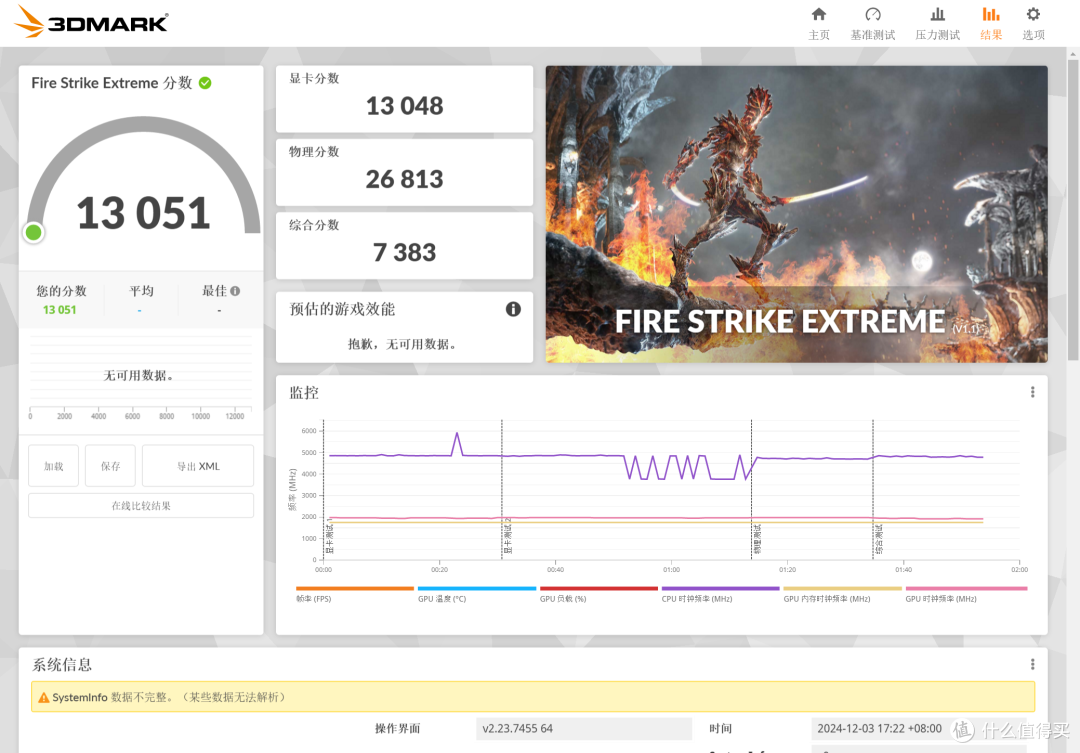

同样没有同类型设备的对比

FFXV的基准测试，能识别负责输出的显卡和负责计算的显卡

对比之前使用4060Laptop的测试结果，得到

4060Laptop和3070对比的统计表

TimeSpy的分数对比图

FSE的分数对比图

这样得通过USB4外接3070与4060Laptop@115±25w相比的结论：

1、在FSE项目上，FSE显卡测试相差无几，甚至3070的测试结果略低于4060Laptop，但在综合分数和总分项目上不同程度高于4060Laptop的得分，因此合理猜测3070的显卡分数较低是测试误差。

2、TS项目上，3070的显卡测试和总分均比4060Laptop高约4~5%。

3、在FF15项目上3070得分依旧是略低于4060Laptop，或许说明这款老的游戏对于显卡数据带宽的变化更敏感。

4、在鲁大师新旧两个版本的对比上，3070的显卡分数远低于4060Laptop，这或许说明在上述测试当中，旧版鲁大师的显卡测试项目是对于显卡数据带宽最敏感的，而这并不能很好地反映显卡性能高低，因此测试结果的分数是有很大误差的，难怪鲁大师被称为娱乐大师。而新版鲁大师的测试结果3070领先4060Laptop将近30%，这和FSE的综合测试结果相近，因此新版鲁大师对于这两张卡的性能评估可信程度比旧版鲁大师要高。

5、在DX11项目上（FSE、FF15、新旧两款鲁大师）均出现了不同程度的带宽敏感偏倚，但在DX12项目（TS）上没有表现如此明显的带宽敏感偏倚。

综上所述，我认为在显卡坞上3070具体领先4060Laptop多少还是需要看具体测试项目和游戏，尽管只有22Gbps带宽，但是3070的传统光栅性能依旧领先4060Laptop4%~30%左右。
