装机实录 篇三：旧了的笔记本不要扔，隔壁的小孩都馋哭了—LENOVO 联想 S410 笔记本电脑清灰升级实录

前段时间朋友提到有一台闲置了好几年的笔记本坏了一直没有修，于是就想到做一期笔记本的清灰加升级教程。虽然现在笔记本的更新换代也很快，但是在七代U之前，每一代笔记本的性能提升少之又少，特别是对于几年前没有配固态硬盘的家用本来说，用个一年半载就变成学霸机然后就被迫换新了。可见前几年的厂商之奸。而我朋友的这台笔记本就是联想的ideapad S410 4GB DDR3L 1600 +500GB HDD 5400版本。拿回笔记本之后发现应该内存条问题引起的开机没显示。顺便查一下这款笔记本的Msata接口的类型，确认了走sata3通道后，便在马云家入手了一块256G的Msata SSD和一条8GB的DDR3L 1600 笔记本内存条。

本期看点：

笔记本拆机简要教程、升级硬件注意项（重点已经在文中用加粗字体标出）、驱动翻车日记

内存条已经先装上去了

清灰工具：530清洗剂、小刷子、无尘抹布、MX4硅脂

升级硬件：威刚 DDR3L8GB 1600 笔记本内存、三星PM851 Msata 固态硬盘

系统工具：win10 1803 原版镜像U盘

清灰篇

不同品牌不同型号的笔记本拆机的方式都是不一样的，拆机也有一丢丢风险，建议没有拆过十台笔记本以上的同学，先去网上找一下拆机教程看看在动手。顺便提醒一句，一般正常使用环境下，一年半载内部的灰尘不会很多，硅脂也没有那么快容易干，所以没有必要再保修期内自己拆机清灰，毕竟有些机型自行拆机会失去保修资格的。

我手头的这台笔记本，联想S410，观察一下背面只有中间三颗和下面两颗肉眼可看的螺丝，单凭这五颗螺丝来固定CD面是不够的，肯定还有隐藏螺丝。推断一下笔记本最大受力点应该就是两个转轴处，掐指一算脚垫下必有螺丝。而且一般电池底下都会有螺丝固定的，所以拆下四个脚垫和电池。

可以看到电池下面还有三颗螺丝固定，每个脚垫下面都有一颗螺丝固定着，注意这里的脚垫有一边是连在D面上的，不可以直接拆下来，当然要大力扣还是可以扣下来的，就是装回去比较麻烦（别问我为什么知道）。对了，这里又有一个点要注意的，笔记本不同位置的螺丝在大小粗细长短可能会有差别，最好把螺丝根据不同位置在旁边摆好，方便装机。

卸下螺丝后要观察一下笔记本的C面和D面的结构，因为拆机的关键部分就在这里，一般看到背面没有快装板的，大部分都可以确定主板是在背面（除了一些主板倒装的）。因此就不用考虑B面的键盘要不要拆了，直接开干拆卡扣。

分离CD面都要是解开卡扣，让CD面分离。一般这时候，很多人就很小刀片，专用拨片，螺丝刀，银行卡，身份证等来分离。作为专业的解扣小能手，我一般都是用大拇指指甲来拆CD面，好处就是力度很好控制，不容易把卡扣弄断；坏处就是容易把指甲弄断，不过小心操作还是可以避免的。

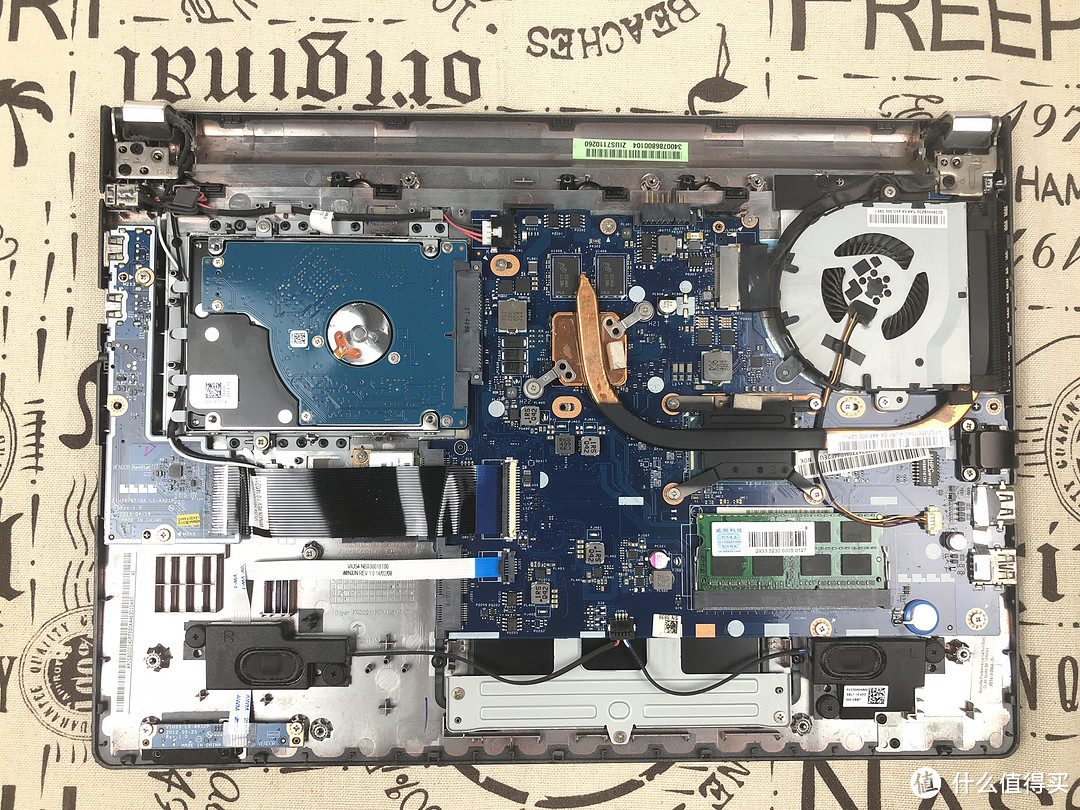

拆开后，可以发现这个主板的散热规格还是很小，虽然是低压U和入门独显，但是做个双热管会S吗？就算单热管，你这在CPU出黑化，然后其他地方不黑化又是几个意思？说回正题，一般笔记本积灰的地方都在风扇附近，所以散热模块是肯定要拆下的。

拆下风扇后可以看到出风口的鳞片都脏成黑色了。

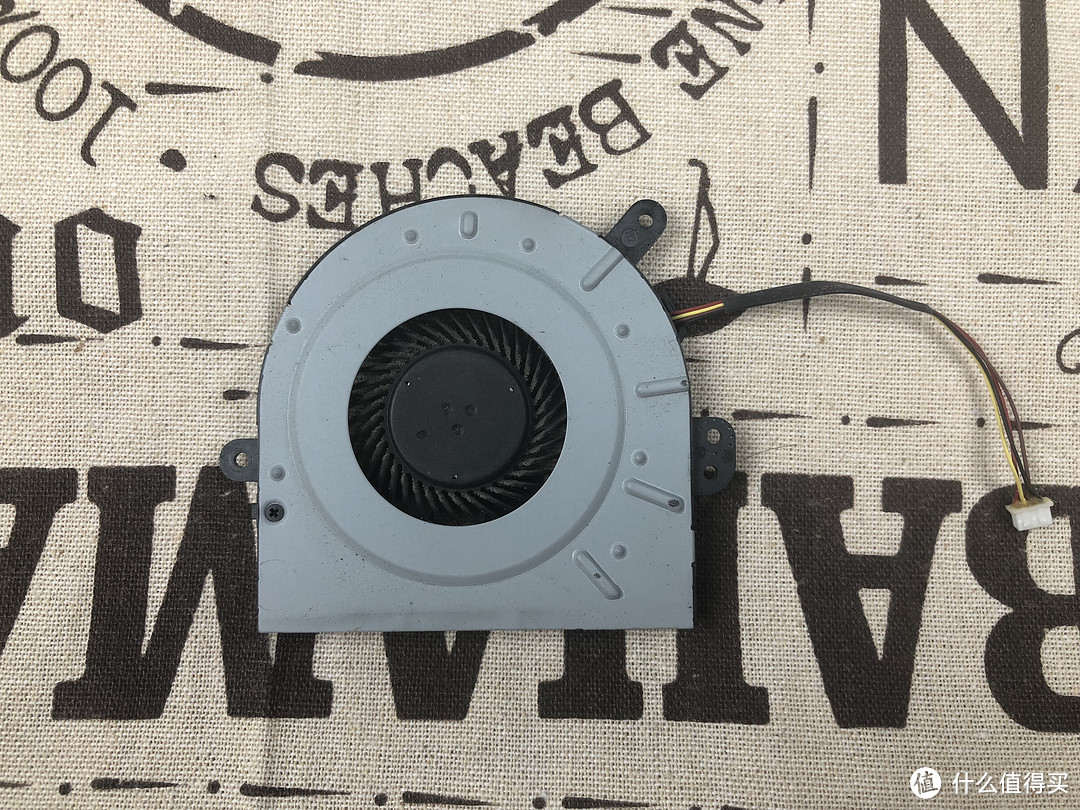

风扇中间也满是灰尘。这里又多一个问题，就是这个风扇要不要拆出来清洗？因为有些笔记本风扇是很精密的，如果拆出来弄不好装回去就会出现很大噪音或者直接不转了，所以小白不敢下手的，可以用鼓风球把里面能清的灰清理出来。如果要拆的话可以解开侧面的卡扣然后打开。

清洗后，热管鳞片总算恢复原来的颜色。

硅脂我买了MX4的，考量接下来可能又要装机，所以买一管30块钱装十台机还可以接受。

涂硅脂不用太多，也不用专门去抹的整整齐齐，毕竟盖上去啥样谁都不知道，这种事情，随缘就好。

升级篇

这次升级的两个地方就是内存和固态硬盘了。因为这款笔记本的内存插槽只有一个，最高也只能上8GB的内存。需要注意的两点就是，这款笔记本只支持DDR3L，即是低电压的内存条，理论上说能装标压内存条的就可以装低压内存条，能装低压内存条的笔记本不一定能装标压的内存条。要升级硬件之前最好先咨询一下品牌方的客服。固态硬盘的话，之前也在纠结要要不要直接把机械盘换成2.5寸的SATA固态还是直接加装一个Msata的固态。因为这款笔记本的Msata接口是走SATA3通道的。有些旧的笔记本的Msata接口只是走sata2通道，一般四代酷睿之前是走Sata2通道，四代酷睿包括以后的才是走sata3通道。

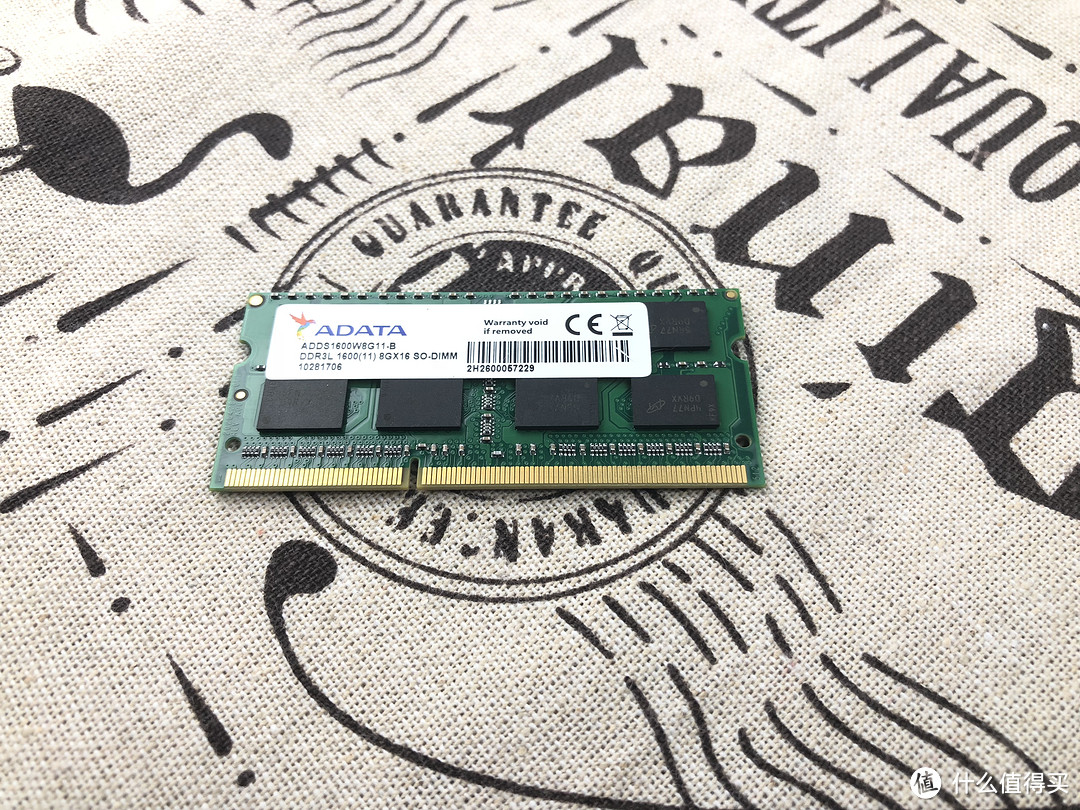

威刚万紫千红系列的内存条，双面16颗粒，单颗粒应该是512M的。瞄了一眼应该是镁光的颗粒，也没有去官网细究了。

本来买的是海力士的OEM固态，后来因为在系统方面有了一些问题（后文会聊到的）。便和卖家商量换货，换了个三星的PM851回来，这款SSD应该是由两颗单颗容量128G的TLC内存颗粒加主控和换成颗粒组成的，稍后再测一下速度。

系统篇

本来这次装系统应该是一带而过的，结果……花了两天的时间来研究为何装上驱动就会卡机。所以这个事有必要在这里提一下，虽然是可能是个例，但是对于联想这种**操作不能忍。同一个型号的笔记本，在独显上选了两个不同型号的显卡，然后官网又没有给出不同版本的驱动下载，导致下载错了版本的驱动就卡机，是那种一卡就只能重装系统的那种卡。

简单的说一下过程

第一天
七夕，天气阴沉沉的，在这个满是酸臭味的世界，我只能呆在家里折腾电脑。

新固态装win10系统是很简单的，把原版镜像解压在U盘里，然后开机设置U盘启动无脑安装便可以了。一般装完系统，我都会联网在笔记本放旁边更新驱动，但是十几分钟后，我发现笔记本卡住了，键盘按任何键都没有反应。第一反应我就是觉得可能是SSD挂了，之前在HDD上装win10跑对比测试的时候是没有联网的，跑完测试就删了系统装Msata的系统了。但是感觉海力士虽然没用过，但是我的人品还不至于这么差。于是又开始了系统重装之路。装完之后，发现又卡住了……然后想起之前网上有提过win10的1803版本可以会和固态硬盘起冲突，所以就换了一个低版本的win10装上，结果在更新的时候，又又又卡住了……瞬间没脾气了，老老实实和店家退换货。

第二天
七夕过了，我却还没有妹纸，感觉又被世界抛弃了，只能早点起来等快递。

在收到快递后，马上就装上机，开机装系统，先去先去联想官网下驱动，不用win10自己更新的驱动，安装芯片组，没卡；安装电源管理驱动，没卡；安装集显驱动，没卡；安装独显驱动，卡了……心里一阵mmp。重装系统，根据S/N码在联想官网查看了这个笔记本的独显型号，根据下图显示就是AMD的R5 M230。于是就去AMD官网下载了对应的驱动，装上，卡了……………………………………心里一万只**跑过。跑去问联想客服，客服没有给出合理的解释。

第三天
七夕已经过去了两天，电脑没弄好，妹纸也没有，心情很郁闷，去麦当劳买份五块钱的薯条吃好了。

在群里和各位大佬讨论了一波，大佬给出去美国官网下载bios、去inte官网下载集显驱动等骚操作，一顿操作猛如虎后，还是卡了……。万念俱灰下，在某知名搜索引擎上看到了一条，说联想S410的独显有两个版本，一个是R5 M230，一个是HD 8570M，仅此一条。抱着试试看的想法，进PE里面开aida64看了一下GPU。Emmm果然是HD8570M。为啥官网显示的是R5 M230，昨天问了客服也没和我提这事。看到这里，心里大概知道是咋回事了，一切都是联想的错，AMD是YES的。

装好系统，断网，装上从amd官网下的HD8570M独显驱动，不会卡机，联网，打开设备管理器，可以看到独显是HD8500M，车终于给我扶回来了。

对比测试

折腾了三天后，总算可以安心的来做一下对比测试了。因为之前的电脑自带的内存是坏的，所以对比测试的内存都只能用8G的内存，所以内存测试没有一个明显的对比。所以这次就不单独展示内存的对比结果。

娱乐大师

升级前

升级后

AS SSD

升级前

升级后

HD Tune

升级前

升级后

Aida64 烤机测试

升级前

升级后

通过以上的测试，可以看到这个笔记本在清灰升级后的提升是非常大的，通过娱乐大师的CPU跑分和烤机测试的结果可以看到，在清灰前CPU应该是不能满载运行，烤机时最高只能60%的速度运行，这频率降得也太夸张了。（不过也不排除是在解决显卡驱动问题的时候升级了bios的原因）。娱乐大师的显卡跑分应该是有错的，因为之前在清灰前跑分是没有装独显驱动的，所以跑分会偏低的，这里就不做讨论了。关键的升级点在SSD，通过看AS SSD和HD tune的测试结果可以看到，SSD的加入，让整个系统的顺序读写，随机读写，读写延时不知道高到哪里去了。在一天的使用体验下来，感觉除了屏幕小了点，其他性能方面的体验，都可以刚上入门级台式机的体验了。装上office全家桶使用打开文件速度也基本是秒开的，用户体验一本满足。所以建议各位家里还有旧笔记本的同学，如果还想发挥余热，那么把主硬盘升级成SSD是必要的操作，清灰加内存啥的只能改善整体性能，并不能解决使用卡顿的问题。

以上便是本期的装机实录的全部内容，由于是第一次写这种不折腾会死的文章，内心有点紧张和对未来不可预知的恐惧，希望观众老爷们打赏点碎银子安抚一下幼小的心灵。
