哈喽小伙伴们好，我是Stark-C~

最近，B 站 UP 主 @好奇制造工厂 发布的一条关于零刻小主机制造过程的视频火出圈啦！这个视频全方位展示了零刻小主机从零部件到成品诞生的整个过程，让人看得回味无穷。

这个视频主打一个真实，所有画面都是生产车间现场录制，且声音也是没有任何处理的原声。我作为一枚“业余爱折腾”的理工男，看到这个视频真的是无比的舒适和解压，所以也顺手将该视频转载到张大妈这里：

（虽说如此，我更建议大家去 B 站UP 主的主页观摩原视频，画质更高，声音更清，看的更过瘾）

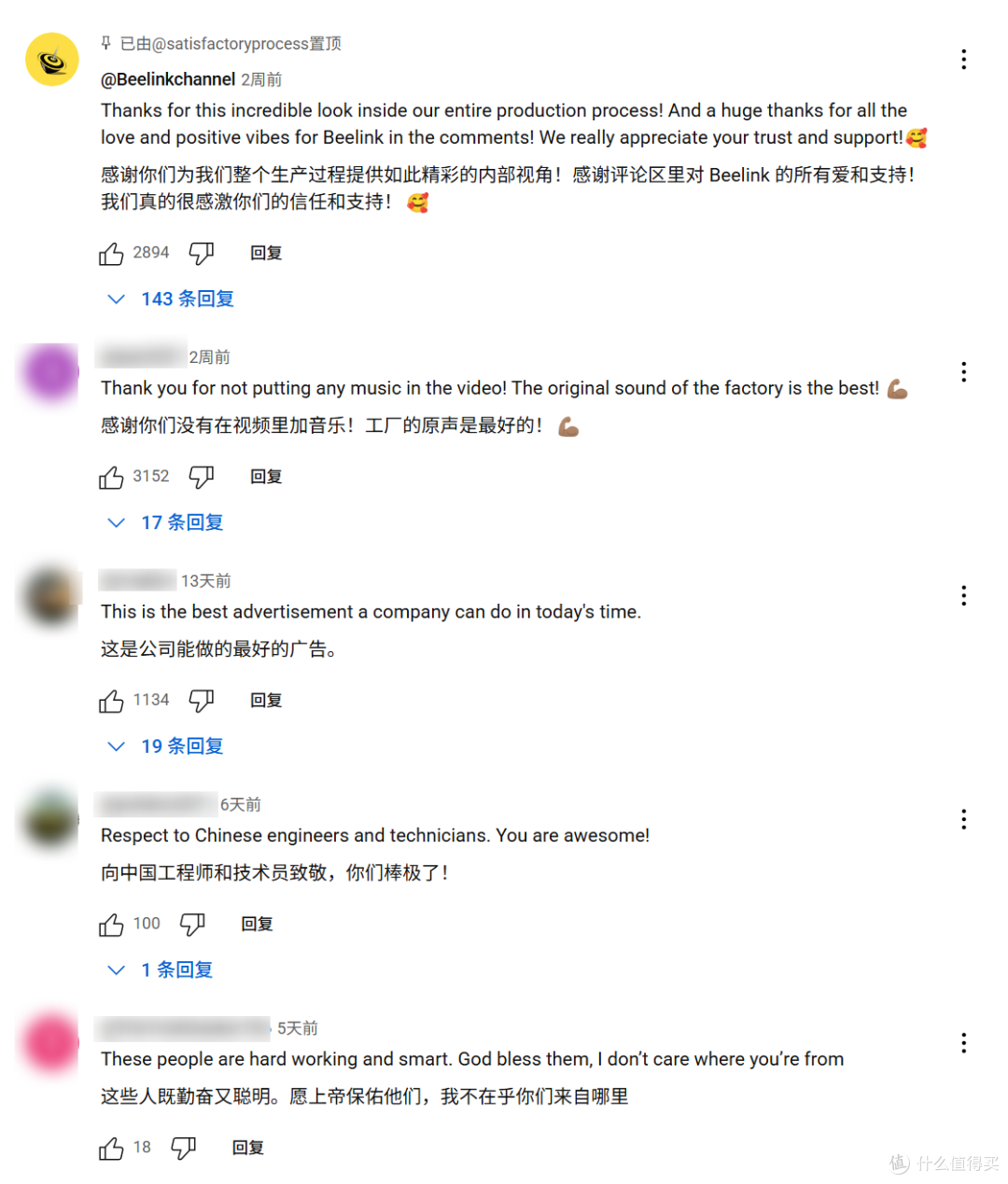

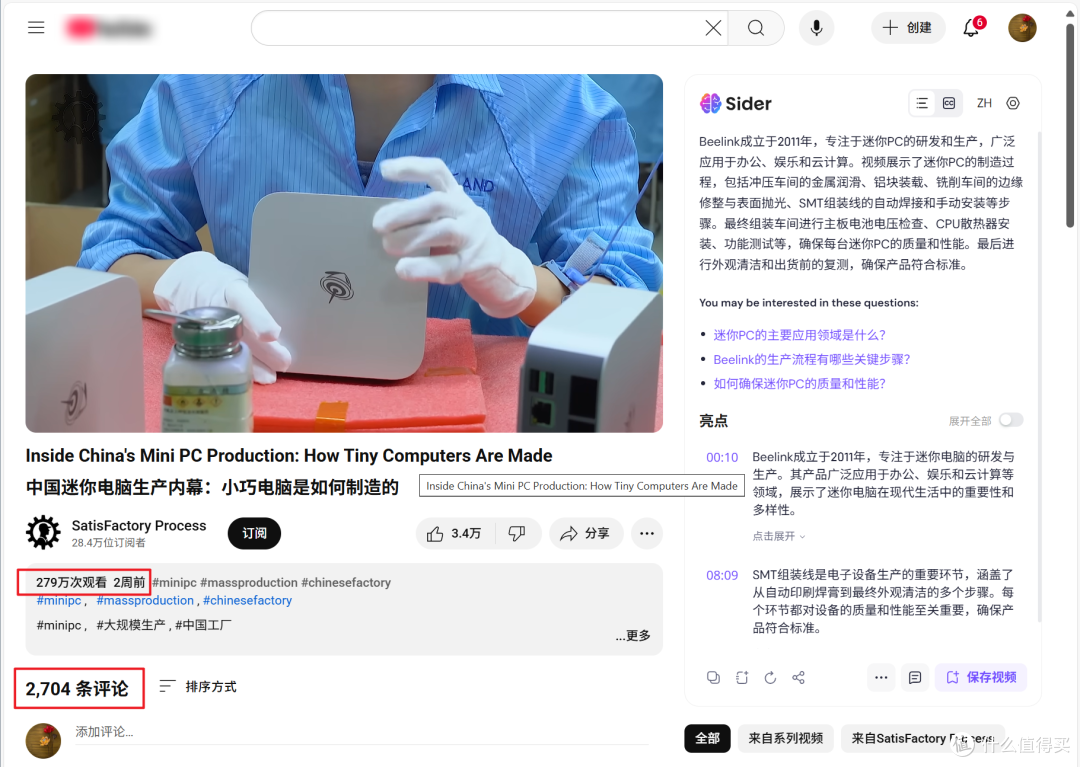

🔺该视频不管是国内还是国外热度都非常的高，特别是国外某知名视频平台，更是高达接近300w的观看与2700+的评论。

🔺并且评论区几乎一边倒的对该视频的肯定，以及对零刻小主机的超高评价！要知道国外用户的评论都非常真实，能达到几乎所有人的认可真的很不容易！

🔺既然UP主的视频是展示了零刻小主机“从零到整”的过程，而我也正好拿到了零刻最近推出的旗舰AI PC--零刻GTi15 Ultra。所以今天就趁此机会，为大家来一个“从整到零”的图文拆解过程，带大家深入了解零刻GTi15 Ultra的每一个细节设计，感受它背后的工艺与技术实力。

（因为非科班出身，文中叙述可能存在专业上的纰漏与错误，还请各位大佬们评论区指正~）

零刻GTi15 Ultra产品参数：

• 处理器：英特尔酷睿 Ultra 9 285H（16核16线程，最高睿频5.4GHz，三级缓存24MB）

• 显卡：锐炫Arc 140T核显（最大动态频率2.35GHz，128个XMX矩阵引擎，支持光线追踪与AV1硬编码）

• AI算力：99 TOPS（NPU+CPU+iGPU）

• 内存：双DDR5 SO-DIMM插槽，最高支持128GB 6400MT/s

• 存储：双M.2 2280 PCIe 4.0×4插槽，最高支持8TB

• 扩展：底部隐藏式PCIe 5.0×8插槽，搭配零刻EX Pro显卡扩展坞，支持NVIDIA 50系以上显卡

• 接口：USB-A ×3，USB-C ×1，雷电4×1，SD 4.0 ×1，HDMI 2.1 ×1，DP 1.4×1，3.5mm音频口 ×2

• 网络：有线（双10GbE RJ45万兆网口），无线（英特尔BE200 Wi-Fi 7 + 蓝牙5.4）

话不多说，让我们开始吧！

外观一览

🔺外包装没啥好说的，依然延续了零刻家族式封套式包装，包装正面是机器的实物渲染图，简洁明了，让人一眼就能看到产品的外观。

🔺背面有产品的参数和规格贴纸标签，方便用户在购买前就能对这款主机有一个大概的了解。可以看到我手上的这台配置为英特尔酷睿 Ultra 9 285H 处理器，32GB内存，1TB的SSD硬盘。

需要说明的是，零刻 GTi15 Ultra还有不搭载内存和硬盘的准系统机器出售，价格要便宜1000块钱，不过我个人建议大家优先考虑购买自带内存硬盘的版本，并且最好是一并购买带有EX Pro显卡扩展坞的套餐版本，原因等下拆解的时候会说。

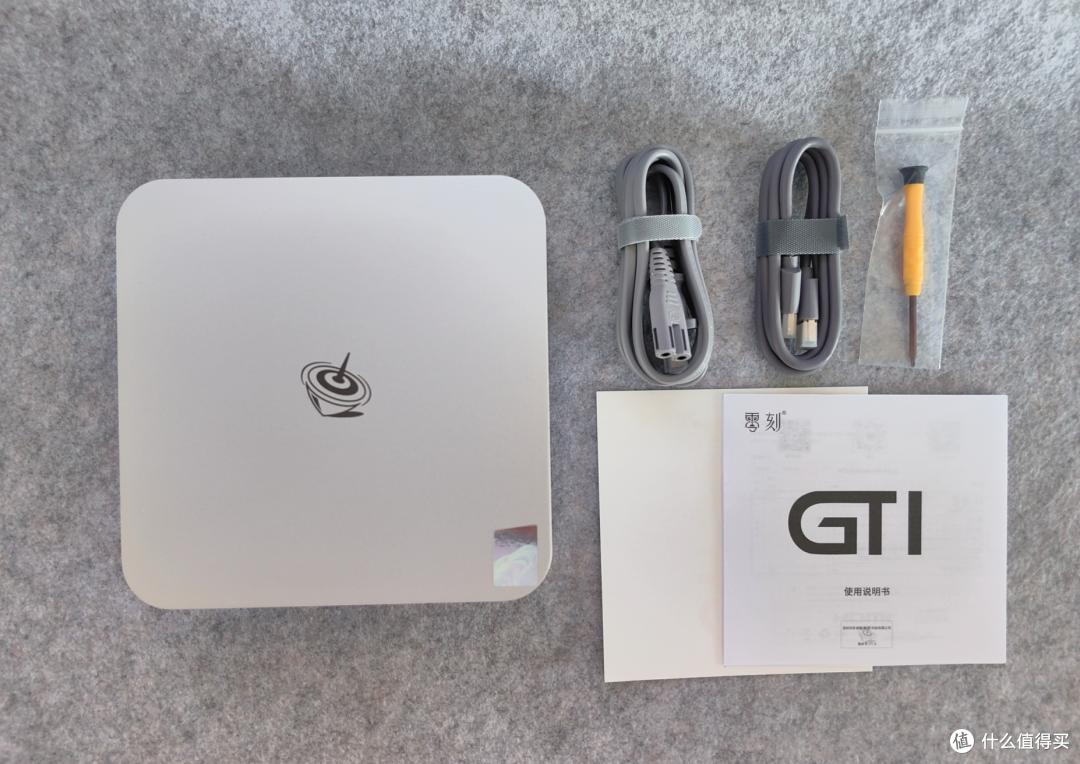

🔺至于全家福嘛，除了主机本体以及说明书，配件部分包括一条8子口电源线（1.5米），一条HDMI连接线（1米），以及拆机会用到的十字螺丝刀。

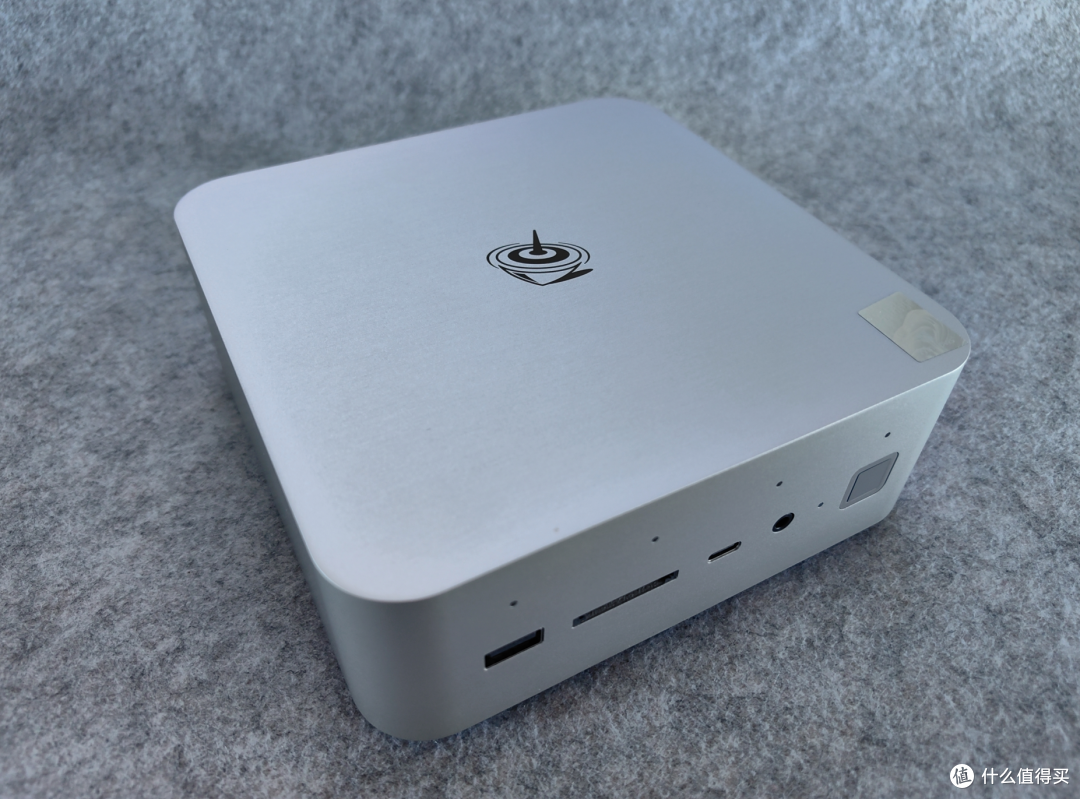

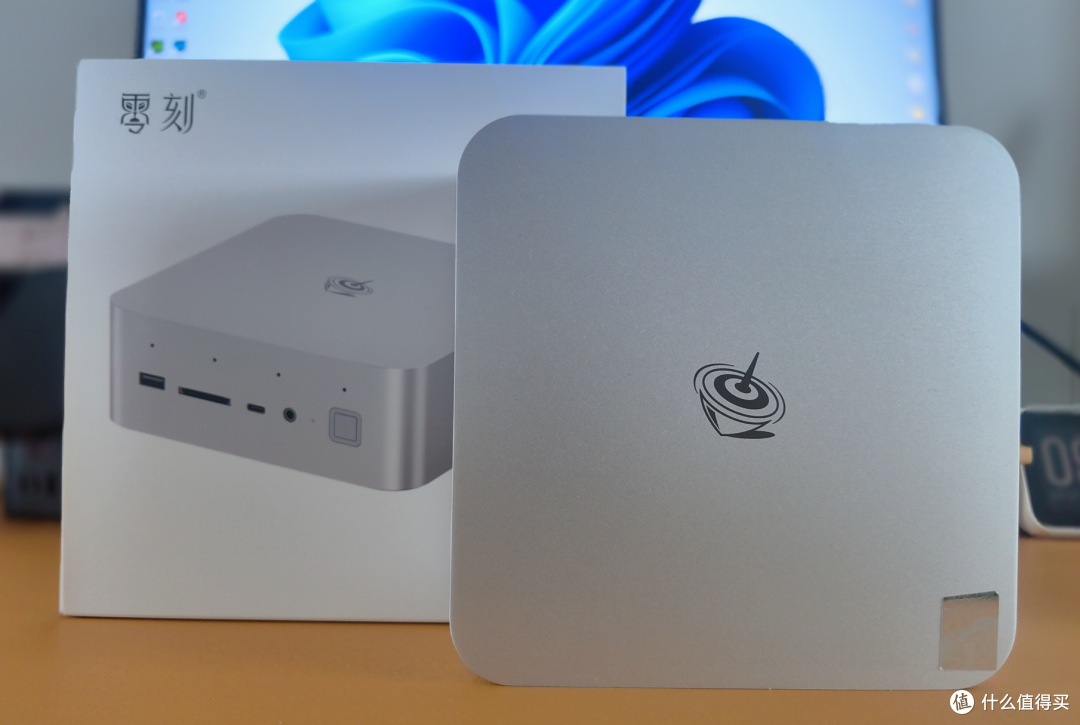

🔺至于主机本体依然是零刻家族式的经典配方。所见之处采用的是一体化CNC工艺铝合金材质外壳，不管质感还是手感都非常在线，在加上机身的线条设计也非常流畅，所以整体展现出了一种简洁而优雅的工业美学，看上去还是很高端的。

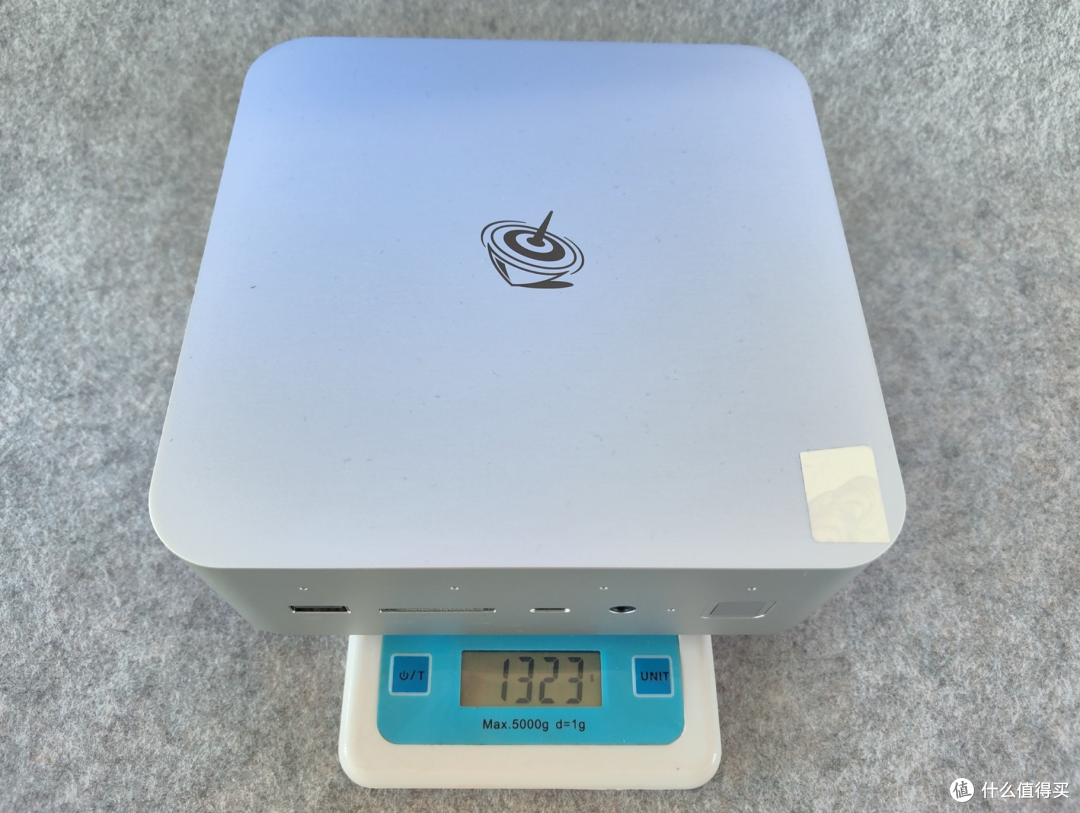

🔺体积上零刻GTi15 Ultra的三维为158x158x55.8mm，净重已达1323g。就它这个体积和重量其实都不算小巧，所以也不具备便携的特性了，而更适合放在办公室或者家庭固定位置使用，毕竟它造型精致，占地面积小，放在任何地方都不会突兀。

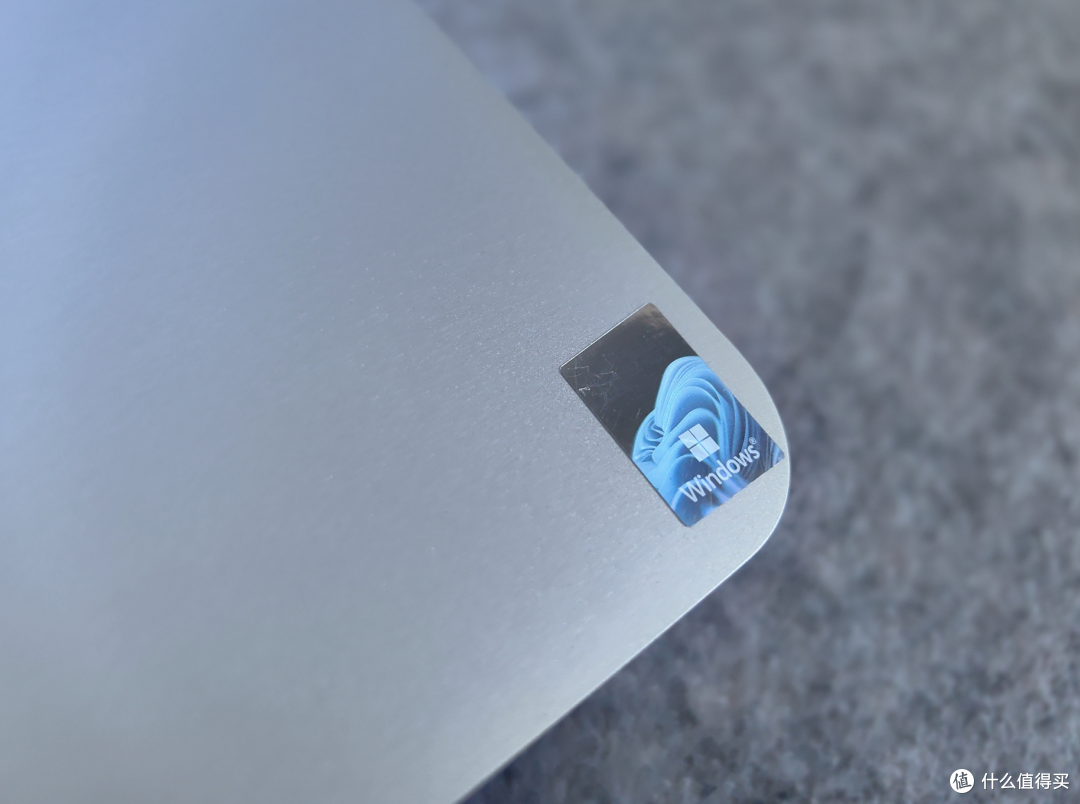

🔺比较特别的是在机器顶面右下角有一个Windows的镭射贴纸，也算是宣告了它微软AI PC的正统身份了吧。

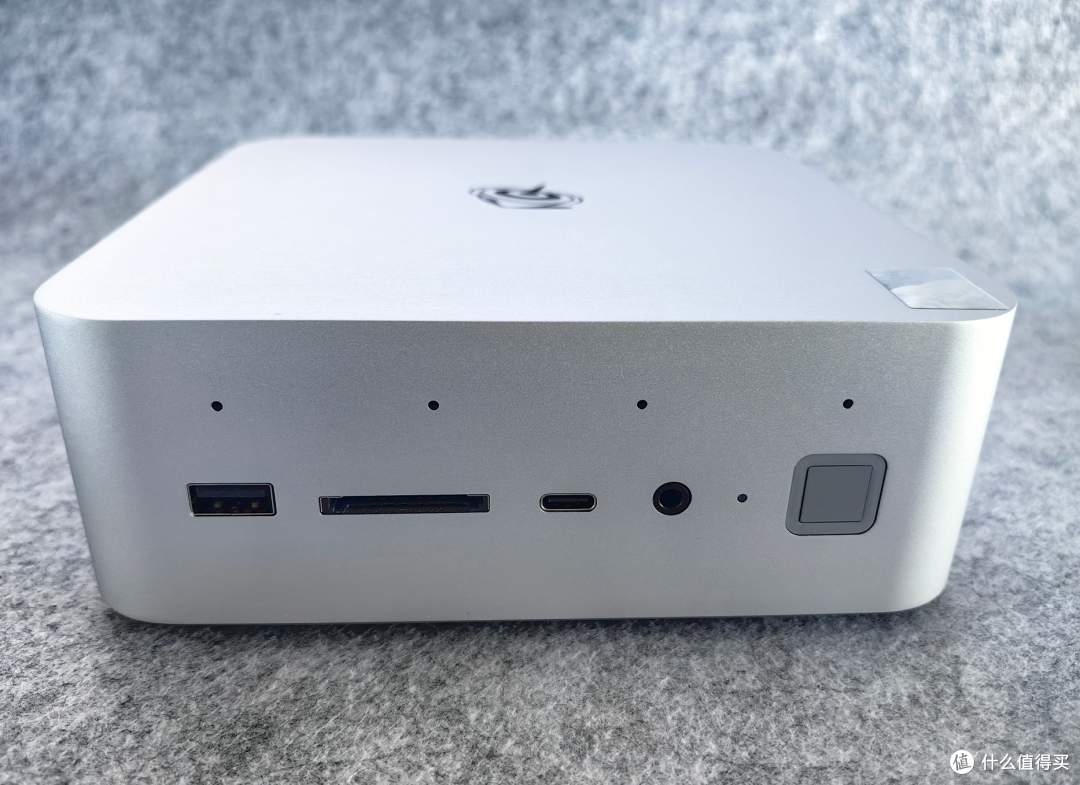

🔺接着看机器的正面：上方为4颗等间距麦克风阵列开孔，内置MIC智能拾音降噪B1 AI芯片，可以无障碍识别各种语音指令；下方为传统I/O接口与按键，从左往右分别为： USB3.2接口(10Gbps)、 SD 卡槽(最高312M/s)、Type-C接口(10Gbps)、3.5mm 音频孔、电源指示灯孔，以及支持指纹识别的一体式主开关按钮。

🔺而背部这里特意采用和铝合金外壳融为一体的塑料背板。这么设计的好处：一个是WiFi和蓝牙的天线在此位置，解决了信号发射与接收问题；另一个是避免背面出口以及各接口的热量传递到一体化的金属机身，从而导致整个机身都发热的问题。

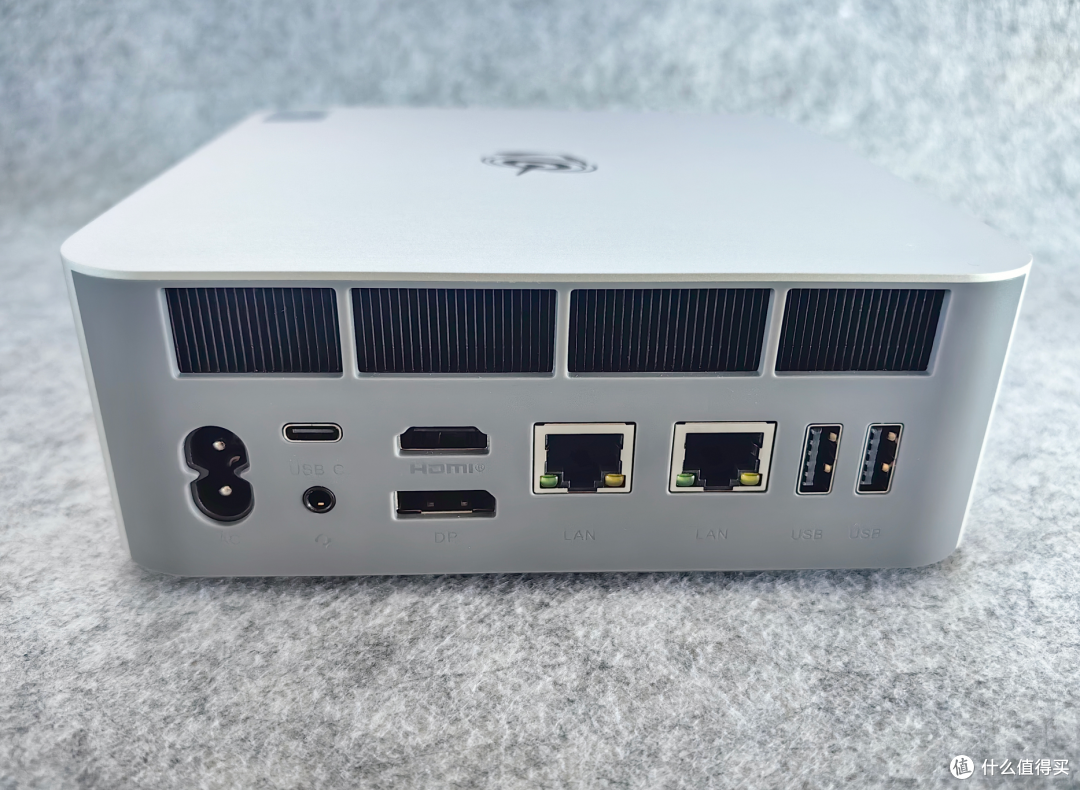

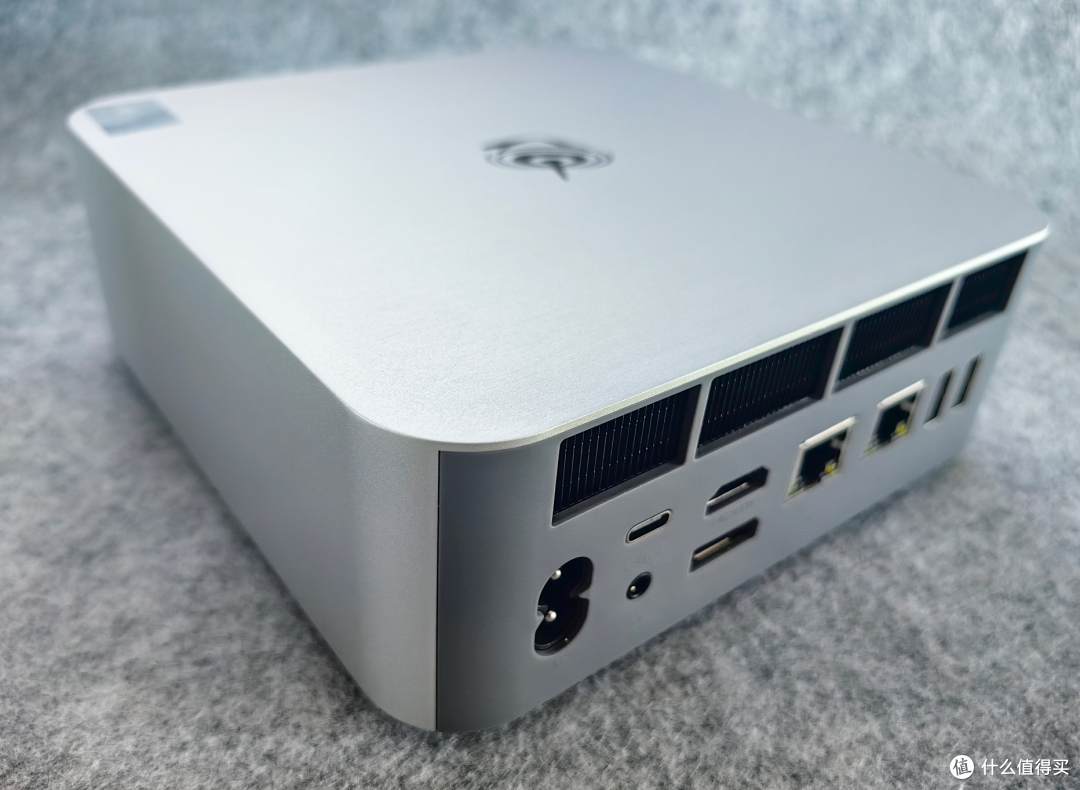

🔺然后是背部设计：上方是零刻专利的大面积MSC2.0散热系统出风口，下方为它核心的I/O接口，从左往右一次为AC电源接口、满血雷电4接口(40Gbps)、3.5mm 音频孔、HDMI2.0插口（4K@60Hz）、DP1.4插口（4K@1440Hz）、双10G LAN口、以及两个USB3.2接口(10Gbps)。

PS：和上代相比，零刻在这里升级到两个万兆网口，但同时又精简掉了上代采用的和网口集成在一起的两个USB3.2接口。这个设计无可厚非，毕竟现在3个USB-A接口也是够用，而且网口都万兆了，在凑一个USB-A接口意义并不大，还有相互干扰的可能。

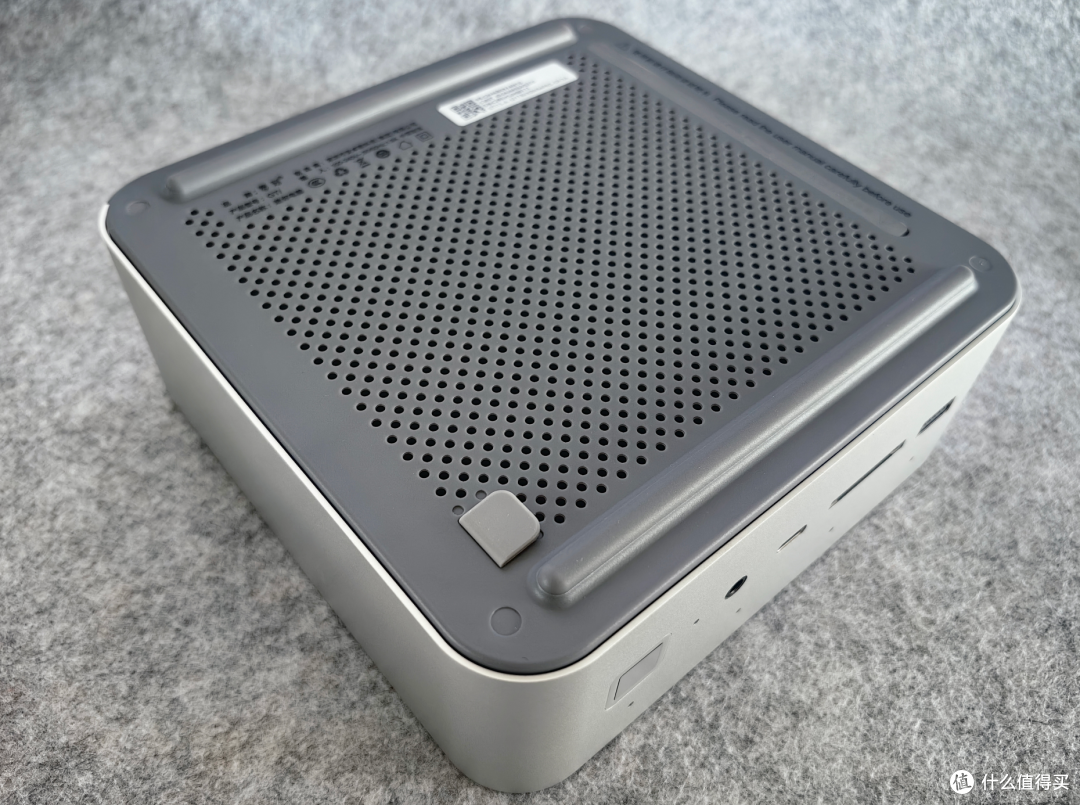

🔺再看机器的底板，除了散热以外，它的制作工艺也不简单。大家可以看到它采用底壳与脚垫一体化成型结构，底壳是硬的，而脚垫是软的。从专业上来说，这是一种双色模注塑技术，成本相对来说比较高，但是一体性和质感大大提升 。

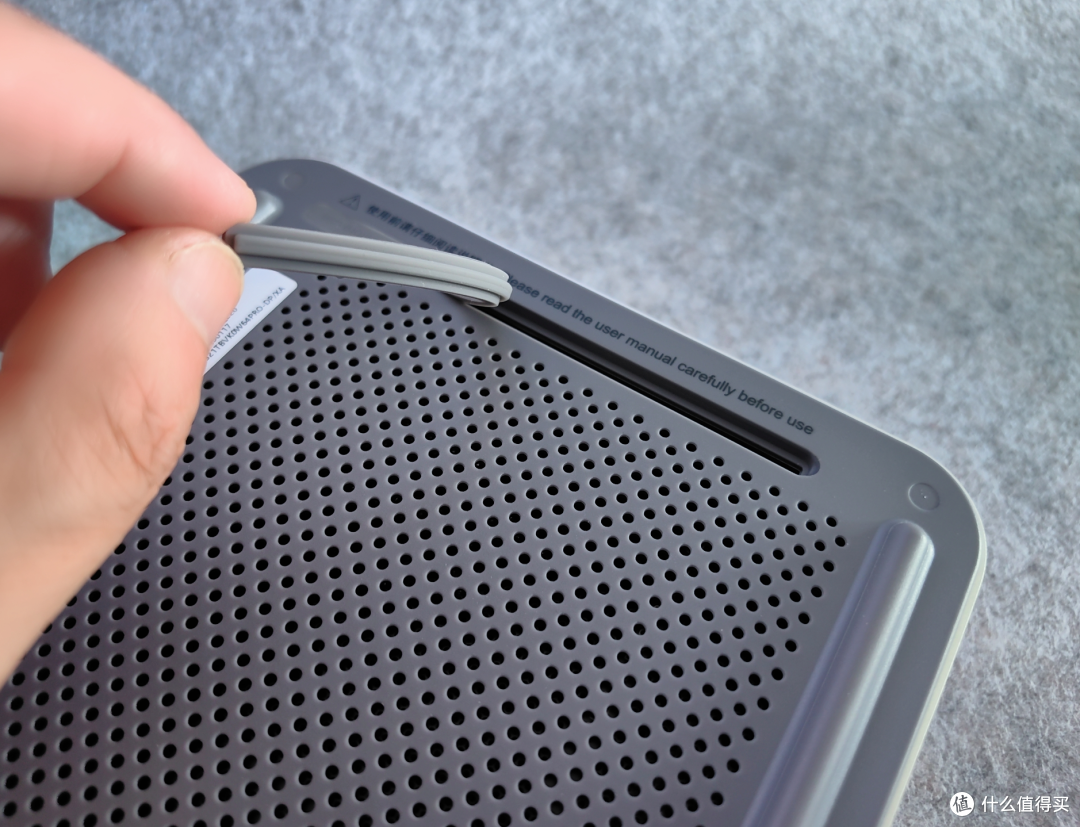

🔺零刻GTi15 Ultra是支持PCIe插槽显卡坞扩展的，所以它的接口也设计在底部位置，起到了很好的隐藏作用。另外它还配备了一个遮挡灰尘进入的橡胶条，大家在使用的时候可要保管好，弄丢了可不好配呀~

内部细节

重要提醒：

接下来的拆解操作属于我的个人行为，因为零刻GTi15 Ultra的内部构造还是比较复杂的，所以并不建议没有经验的新手用户以及“手残党”对其进行拆解折腾，自己拆坏了就是人为问题，官方可不管的。

如果大家手里没有闲置可用内存和硬盘，建议大家还是直接入手开箱即用的内存硬盘套餐版本，并且考虑一并购买带有EX Pro显卡扩展坞的套餐版本。

因为抛开拆机风险不说，32GB的DDR5内存+1TB的M.2 SSD零刻这边也才多出1000块钱，你自己买可能还不止这个数；另外套餐中的EX Pro显卡扩展坞比单买还要再便宜100块钱，这个账还是很好算的。

另外最新消息：零刻已经将自家MINI主机质保周期增加至5年，并且还包括套餐版本中自带的内存和硬盘！就冲零刻这个诚意，就问你还有什么好顾虑的？

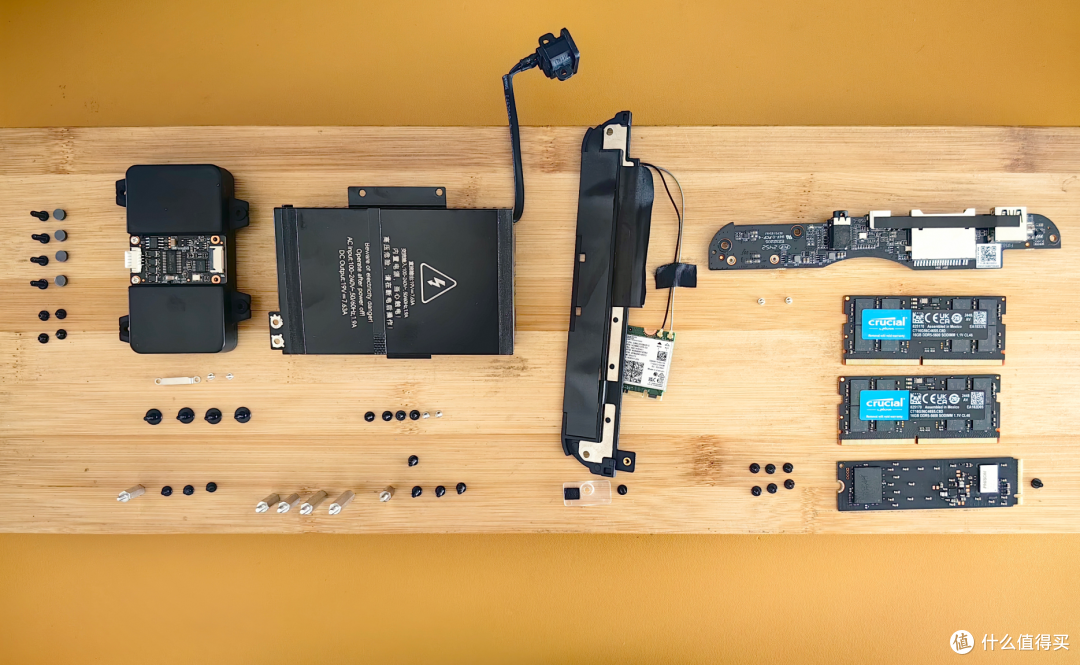

🔺为了劝退不信邪的固执之人，我先亮出我拆机后的部件与螺丝。先不说别的，单是螺丝就接近50个，并且还大小不一，形状各异。在加上零刻现在很多部件都是模块化设计，连接处都是使用的排线，不小心扯断了可就麻烦了，没有经验者真的不建议轻易尝试~！！！

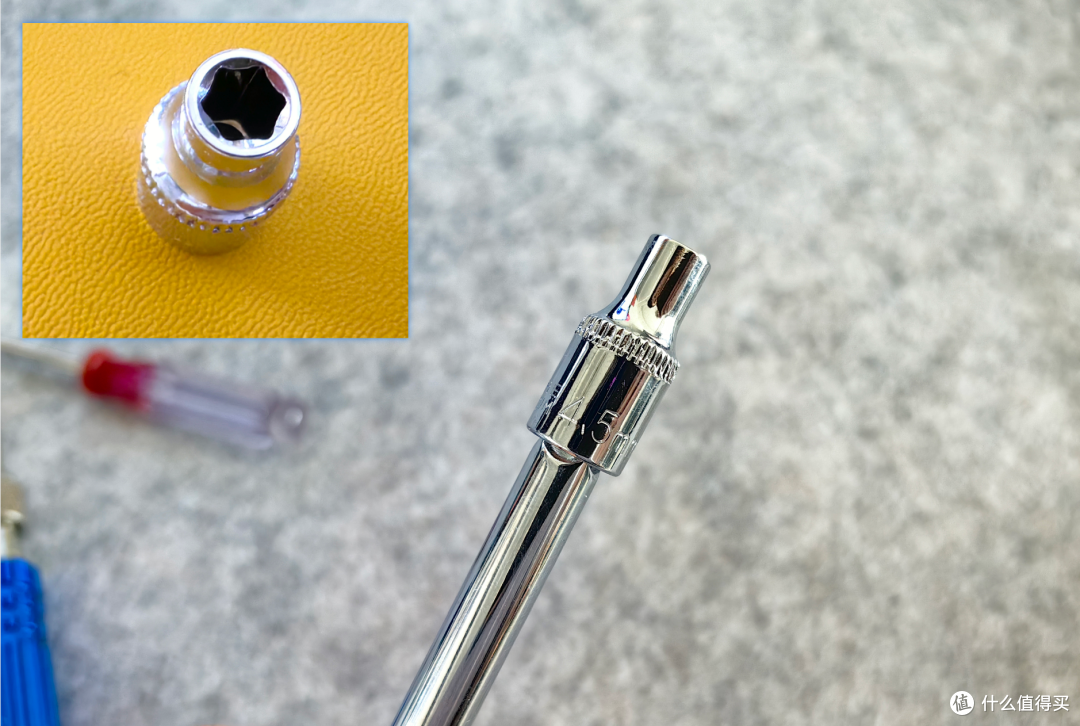

🔺如果说有头铁的小伙伴如果坚持硬要拆解，除了包装内附送的螺丝刀，还要额外准备一个4.5mm的六角套筒扳手，切记~

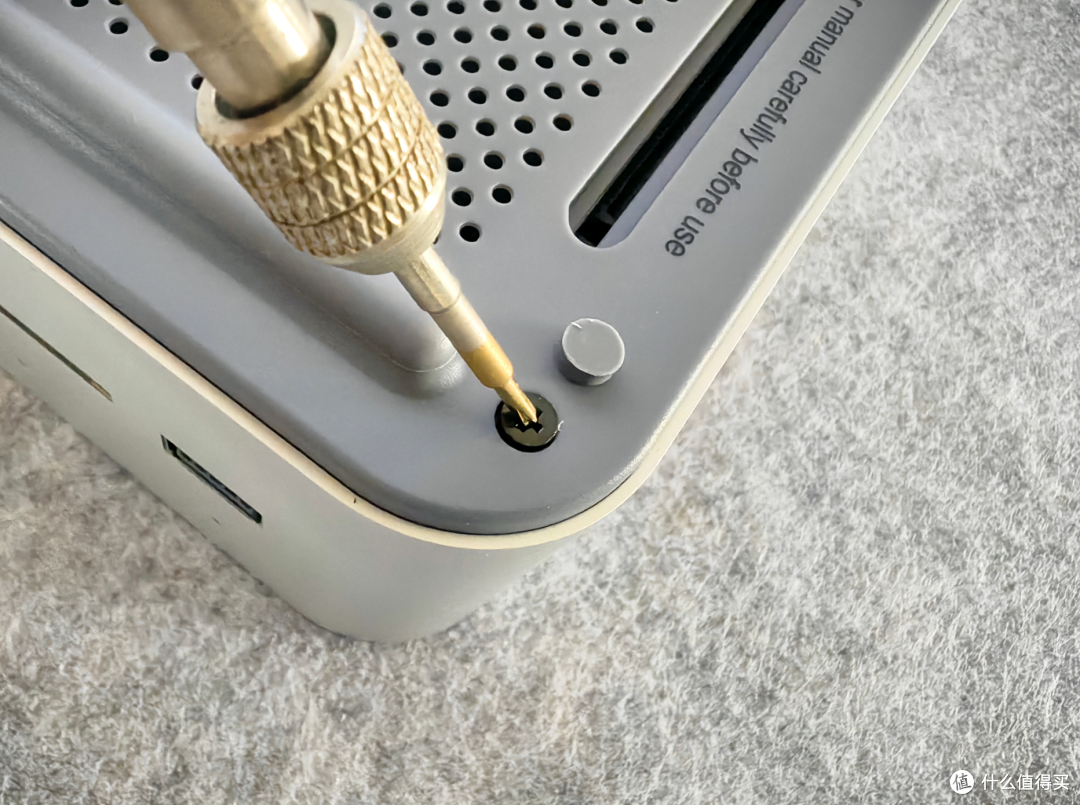

🔺拆机第一步从底板开始，先要使用尖头镊子将四个角的橡胶垫挑出来，再使用配送的螺丝刀拆卸四颗固定螺丝就能直接拿开底板了。

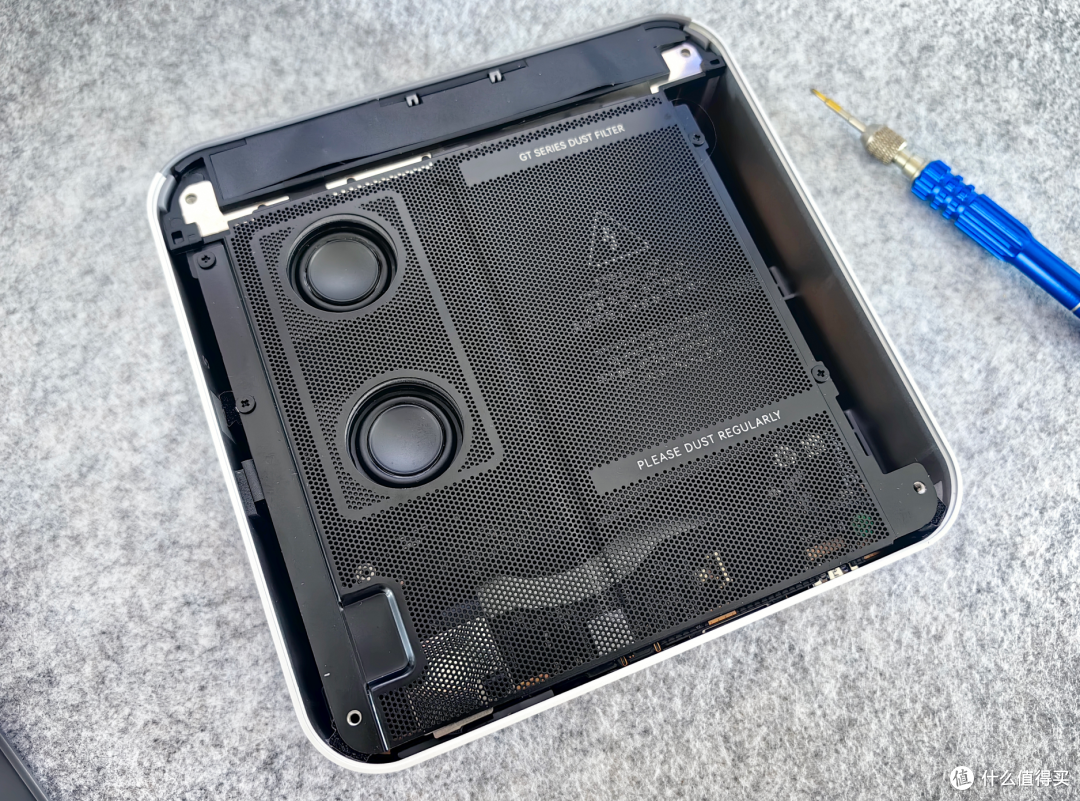

🔺拿掉底板之后首先看到的是它高密度透气蚀刻金属防尘网，防尘网使用了均匀的0.8mm直径小孔，在不影响通风的情况下 可以有效阻挡灰尘毛絮等进入机器。至于开口部位一个是双扬声器开孔，右侧那边没覆盖的是用于连接 EX Pro扩展坞的 PCIe 接口位置。

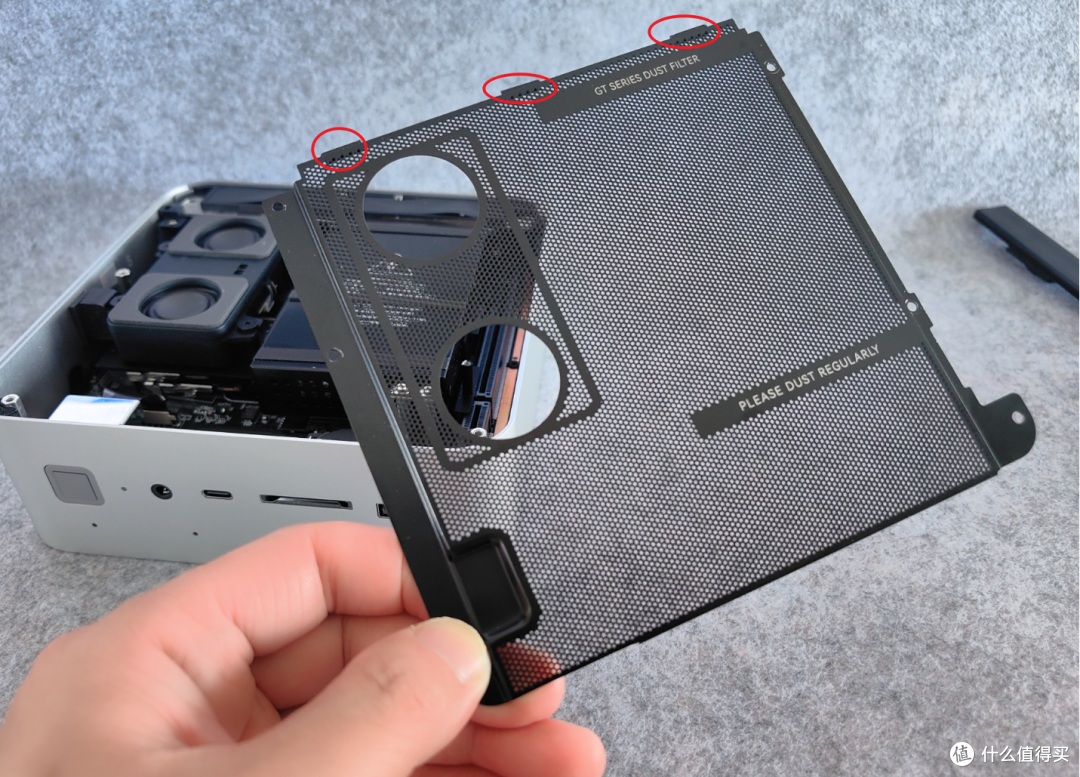

🔺防尘网拆卸还是比较简单的，卸下四颗螺丝即可，也就是说，日后清灰其实挺方便。另外这个防尘网除了做工精致，还在周边接触部位贴有软性泡棉，可以更有效增强贴合感与紧密性。

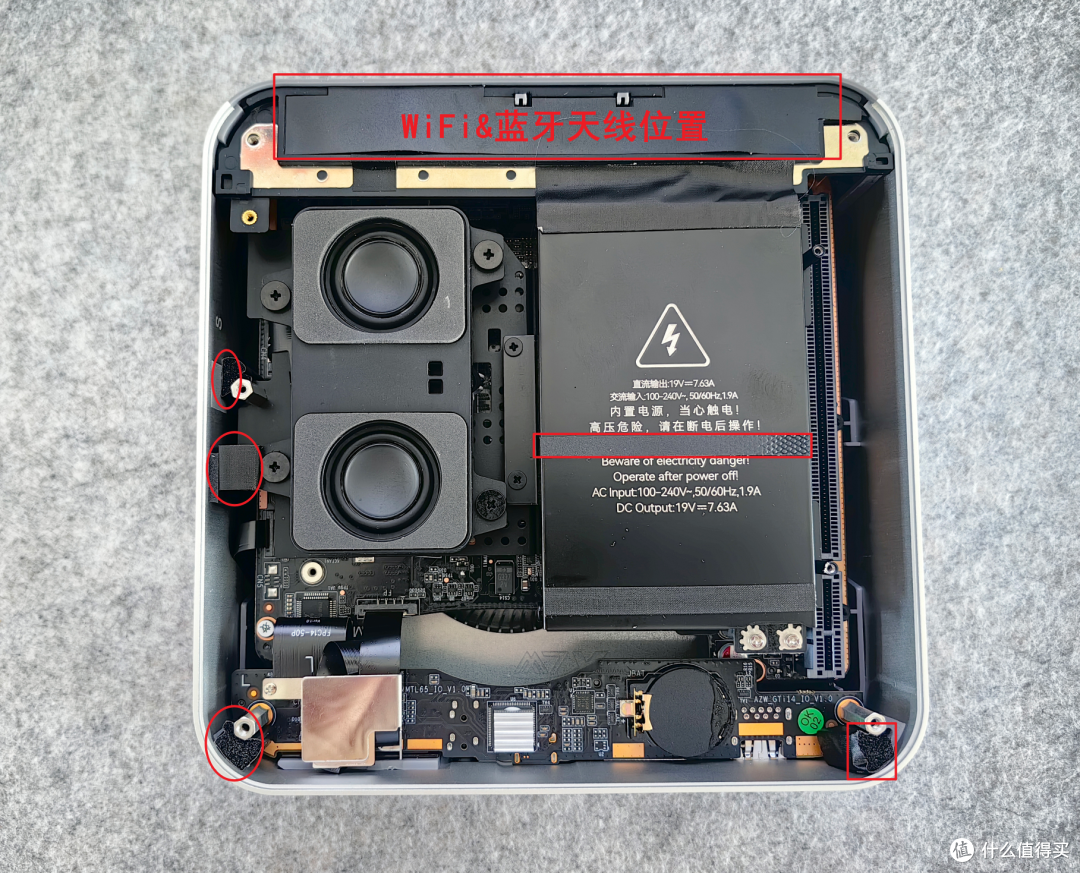

🔺拿下防尘网后就正式看到机器的内部。可以看到它的内部设计还是比较紧凑，但是布局还是很工整的；同时我还注意到它的主板和外壳之间多处都有海绵填充。这个设计可以有效减少散热风扇的噪音传递，起到很好的静音效果。

另外背后底部位置的黑色区域就是它WiFi和蓝牙的天线位置，这也是前面提到的我们在使用的时候，为什么不用担心金属外壳对信号干扰或屏蔽的问题。

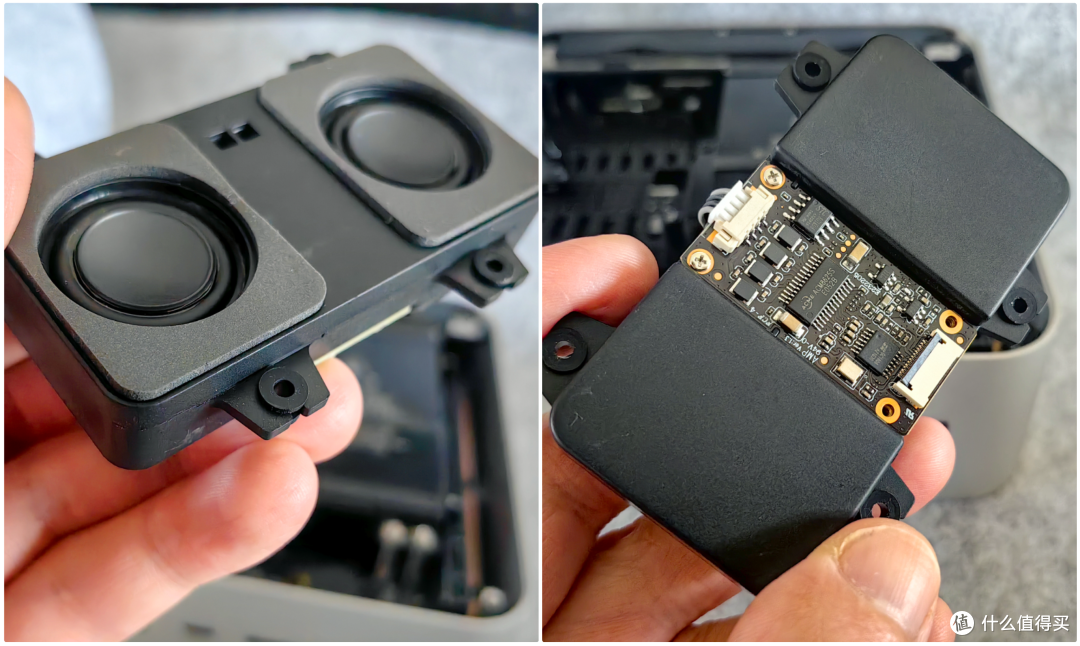

🔺另外它的这个双扬声器设计上也很有考究。除了配备专业的DSP芯片与放大器保证音质，同时不管是与金属防尘网，以及底部支架的连接处都配有橡胶垫片和缓震海绵垫等，从而避免声音共振对音质的影响。

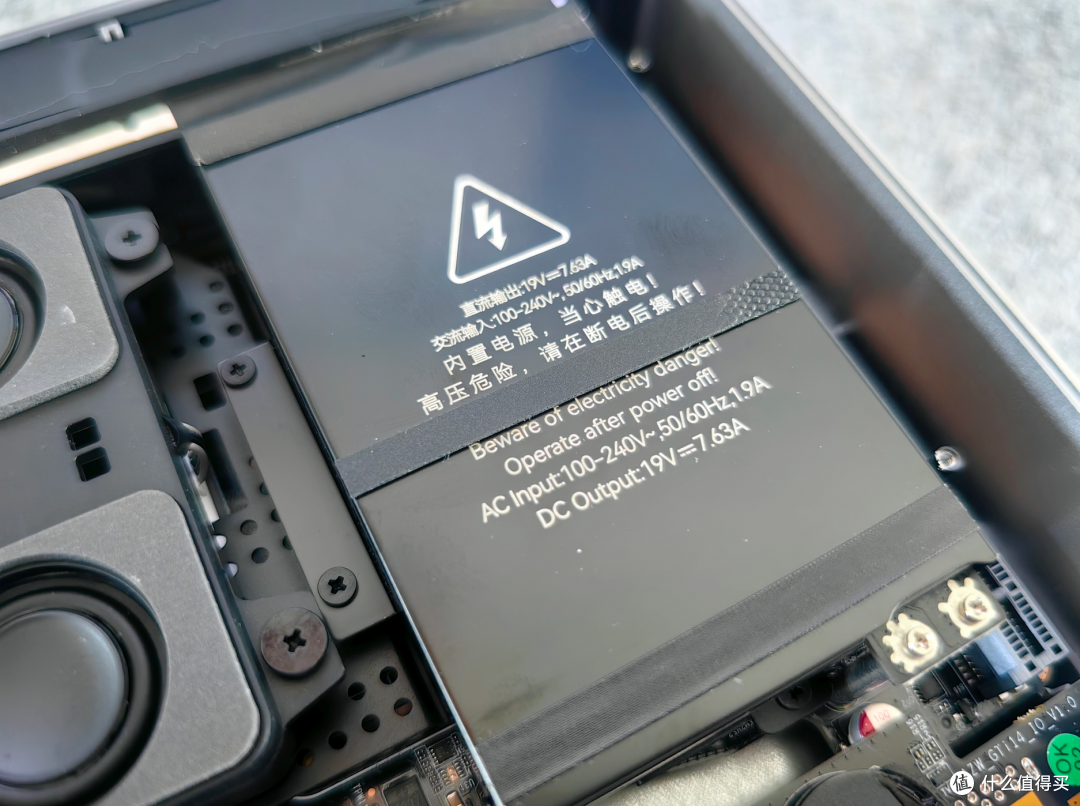

🔺然后是它内置电源模组，可以达到最高145W的额定功率，从而满足设备满载运行时的稳定发挥。另外电源模块除了贴有海绵胶带，在和支架连接处还贴有导电胶带，除了可以抗电磁干扰，还可以起到静电传导的作用，防止静电对电子元件造成的损害。

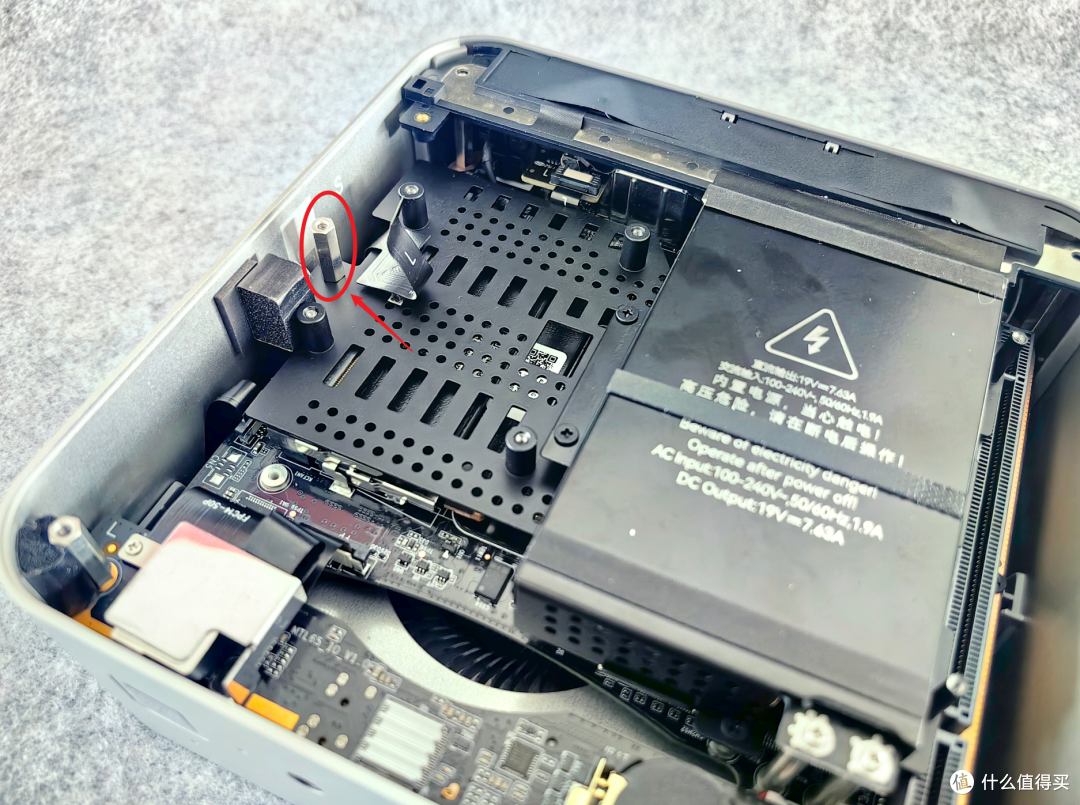

🔺拿下扬声器与电源模组之后接着拆金属支架，注意了！这个时候有一颗固定螺丝柱就需要我前面说的4.5mm六角套筒了。

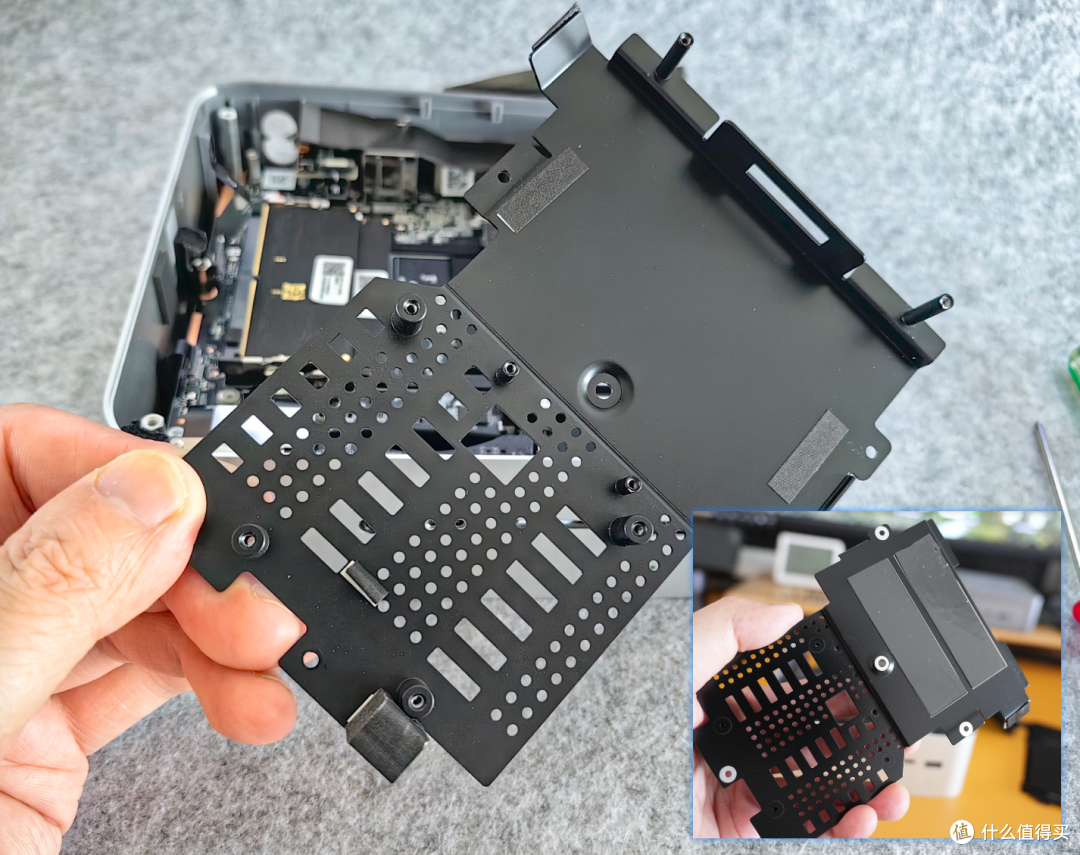

🔺金属支架的设计看上去挺复杂的，并且在支架的另一侧，也就是贴合M.2 SSD固态硬盘位置，还看到了两条相变硅脂导热贴片，原来这块金属挡板还兼顾了SSD散热作用。

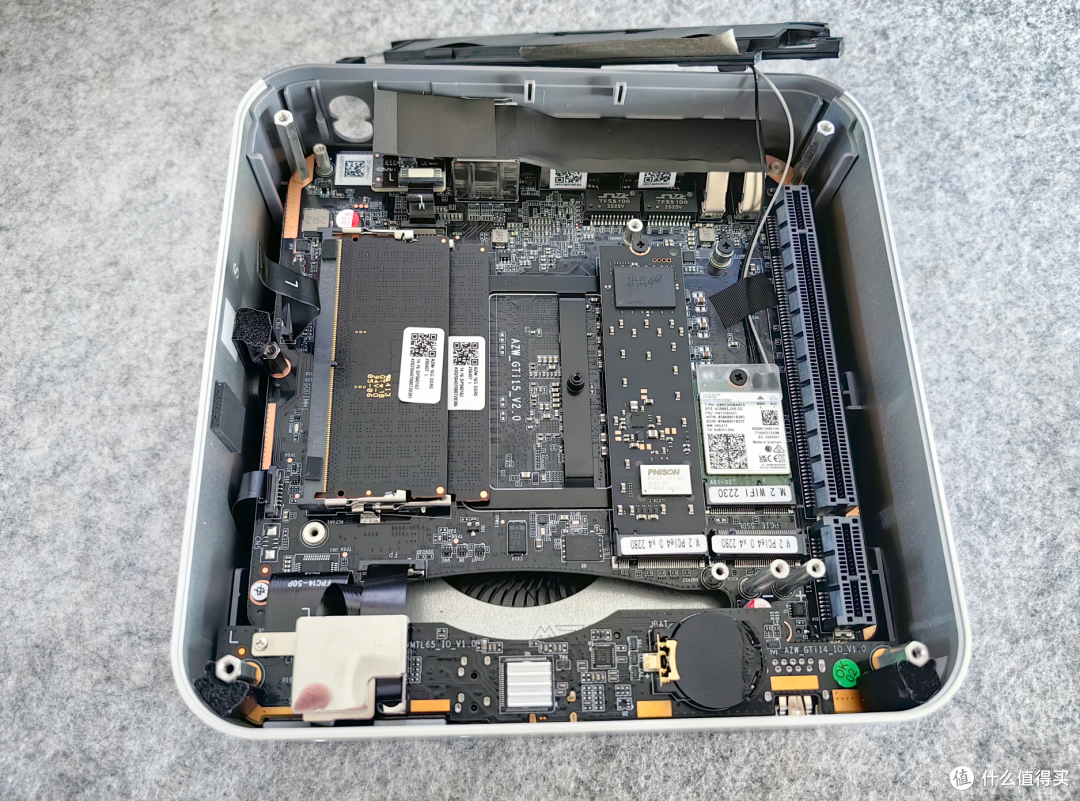

🔺当拿下金属支架之后，我们这个时候就可以自行更换或升级主机的M.2 SSD硬盘或者内存了。同时，这也让我们有机会进一步一探这款小主机的内部构造。

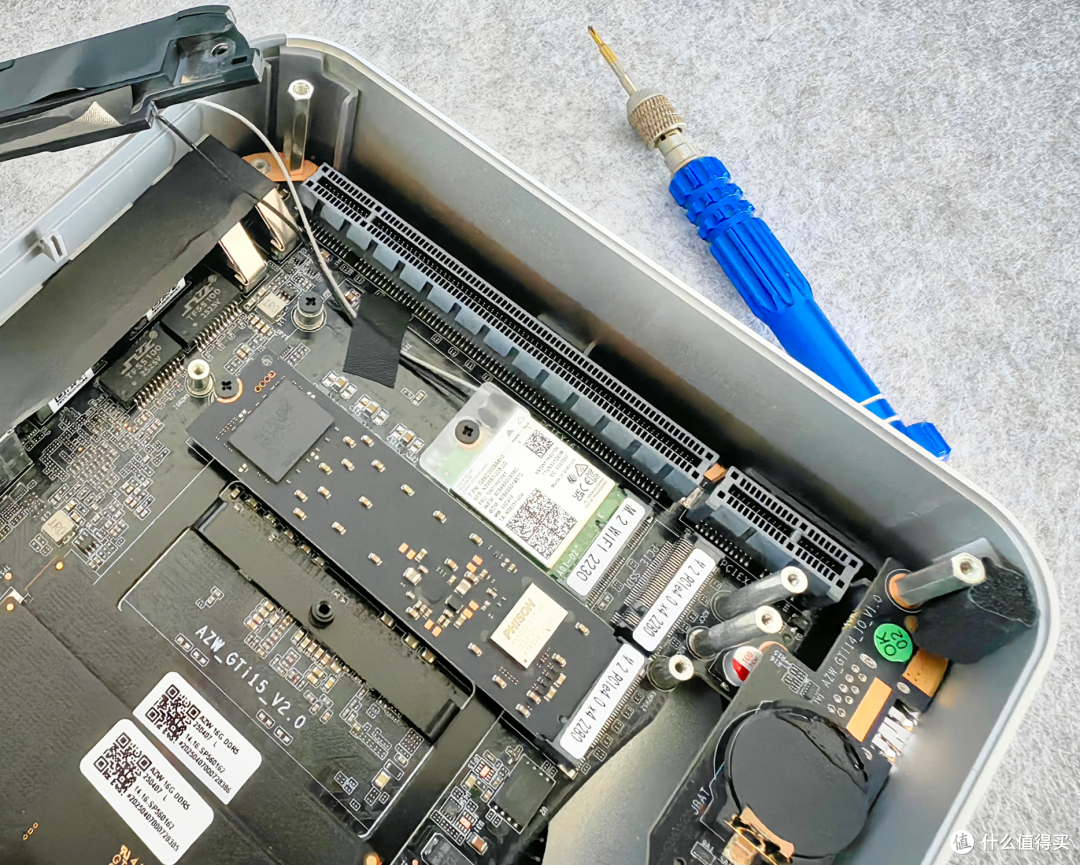

🔺可以看到，此时零刻GTi15 Ultra的PCIe 5.0×8显卡扩展坞插槽已经完全展露在我们面前。目前市面上常见的外接显卡坞有两种连接方式：一种是零刻这种 PCI-e 总线直连，另一种是雷电（USB4）连接。对比下来零刻这种 PCI-e 总线直连性能损耗最小，可以最大限度发挥显卡性能，唯一缺点可能就是需要专机专用扩展坞；而雷电（USB4）因为带宽影响会有传输瓶颈，从而影响显卡的性能释放。

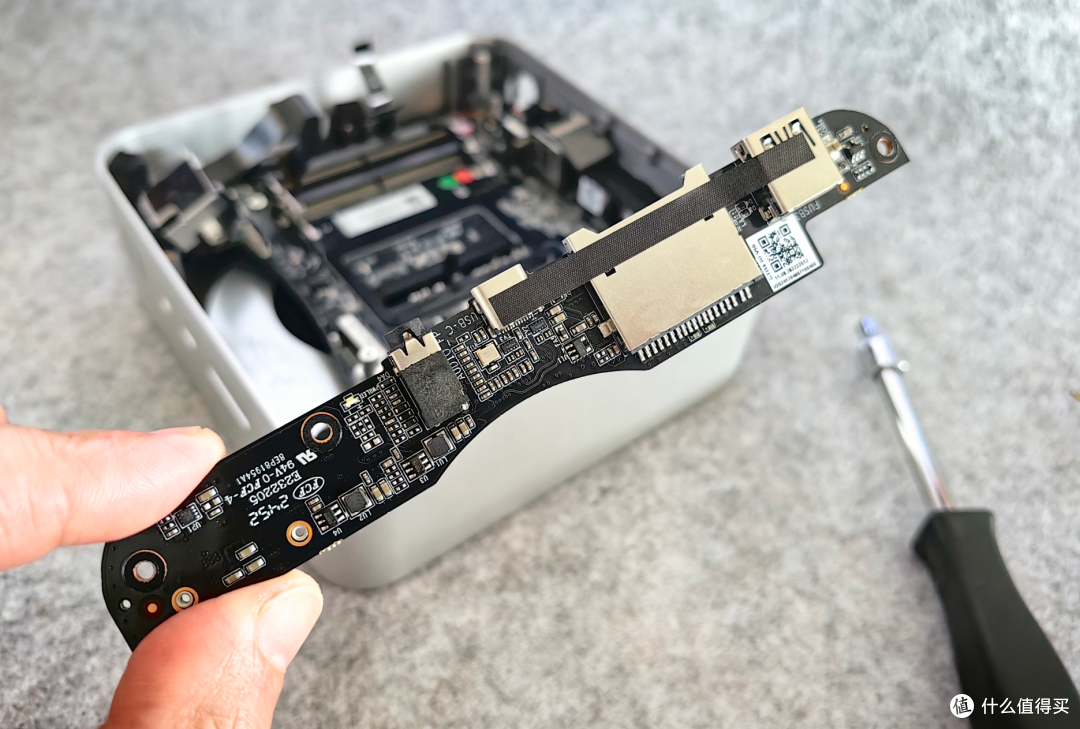

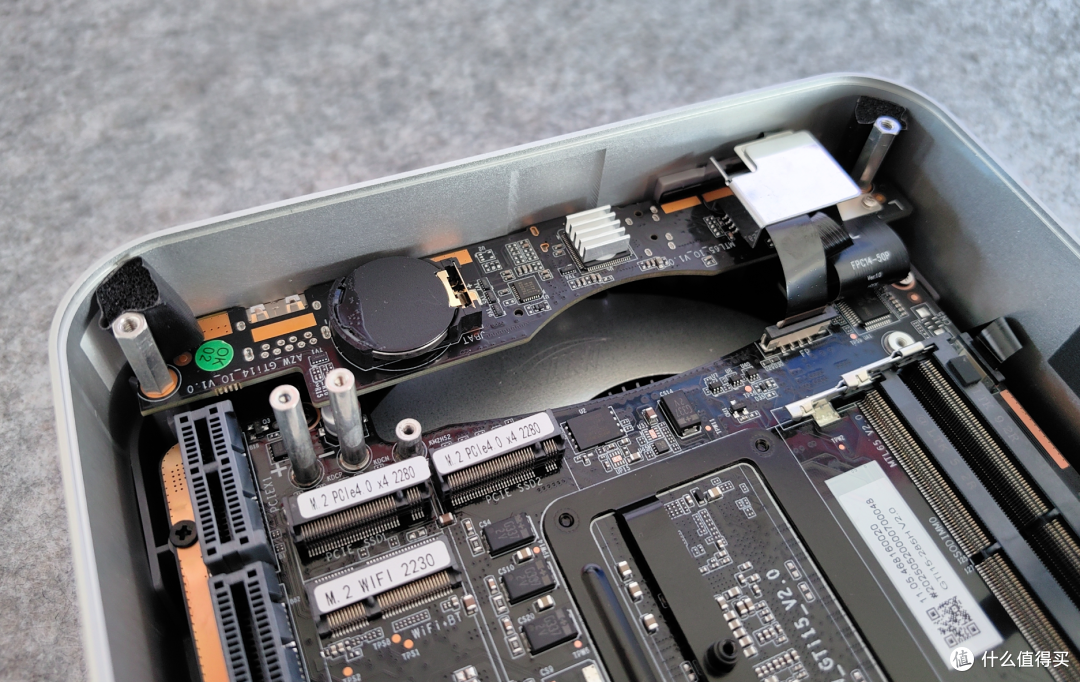

🔺主机正面所有的接口都集成在单独的一个PCB小板上，零刻的这种模块化设计还是很有必要的，一个是提升了后期维修的便利性，假如某个接口出现故障只需更换该模块即可，维修成本也降低了；另外模块化设计可以让内部空间利用更加灵活，进一步提升整机的性能和散热表现。

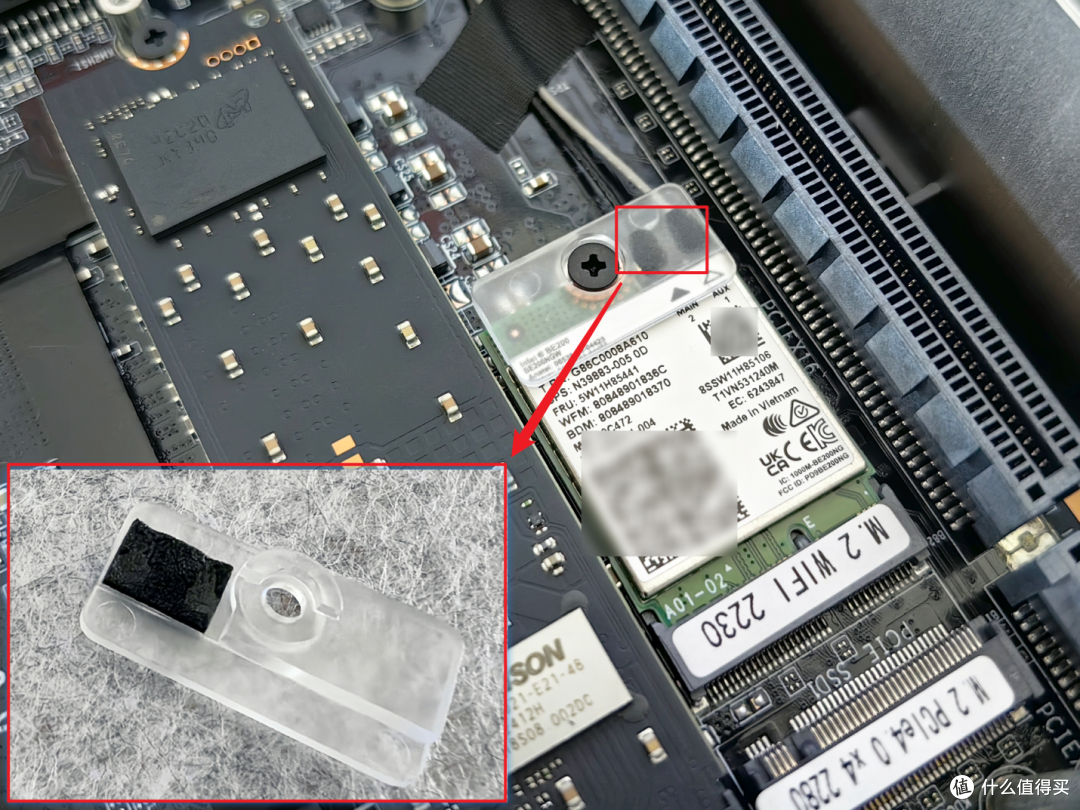

🔺小主机的网卡采用的是采用的是英特尔BE200无线网卡，支持Wi-Fi 7 + 蓝牙5.4。网卡配有PVC防松压板，比较细节的是天线接头位置还贴上了海绵胶，杜绝了脱落或者接触不良的问题。

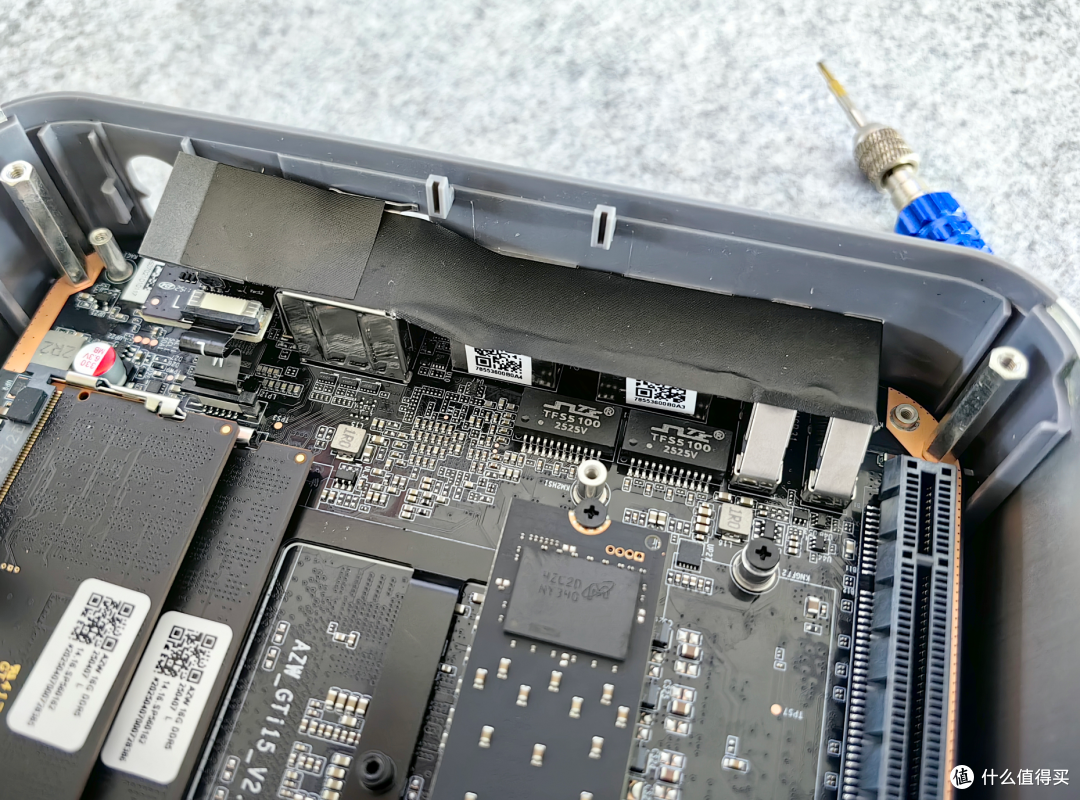

🔺后置接口都集成在主板上，并且都贴上了抗电磁干扰的导电胶布。

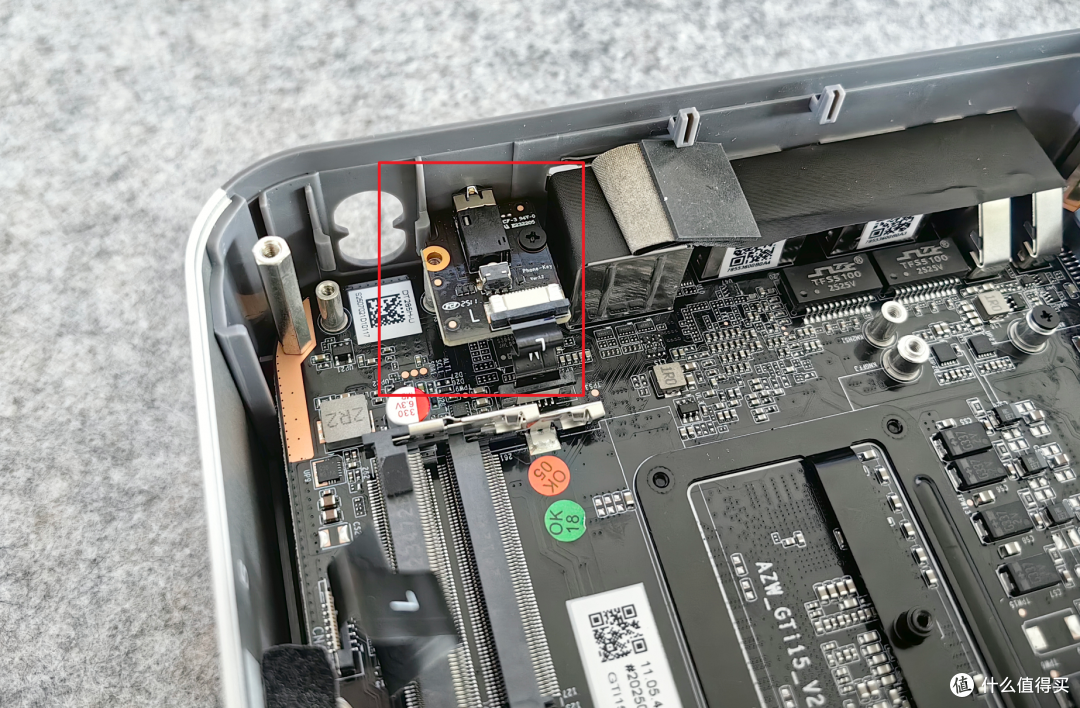

🔺不过后置的3.5mm 音频口竟然也是一个单独的模块，这个设计主要是为了避免了与其他接口的电磁干扰，让声音更加纯净。

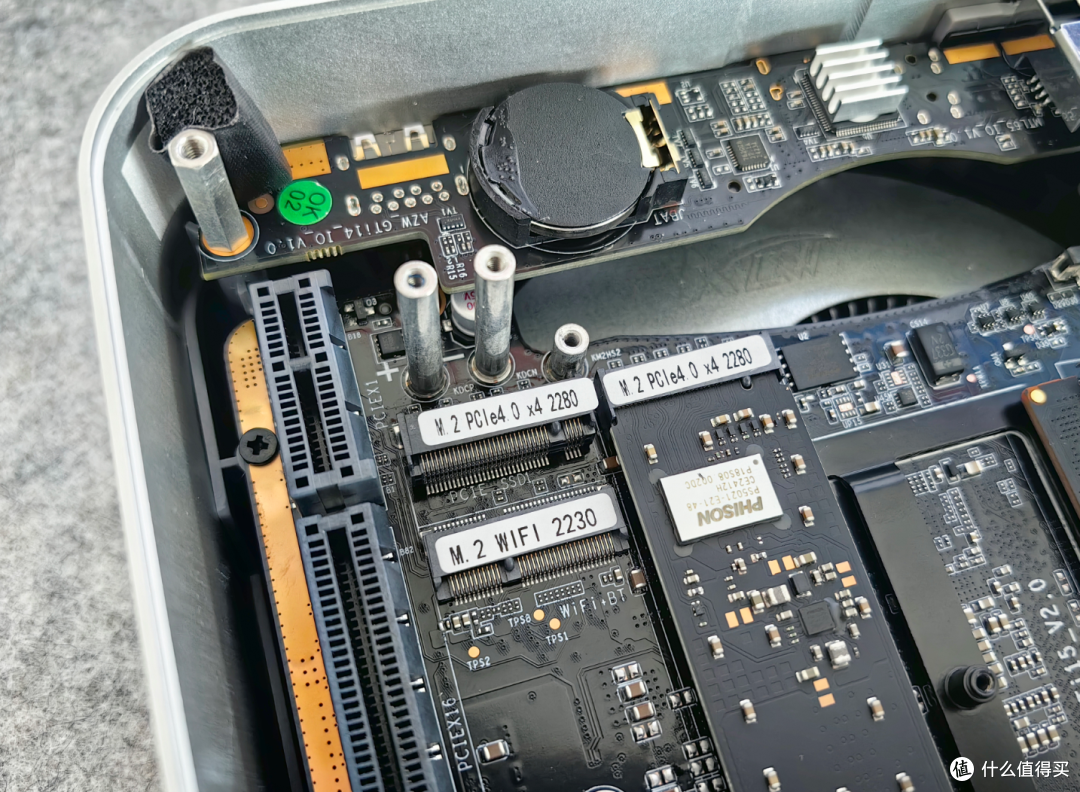

🔺存储部分采用的是两条M.2 2280 PCIe 4.0×4插槽。

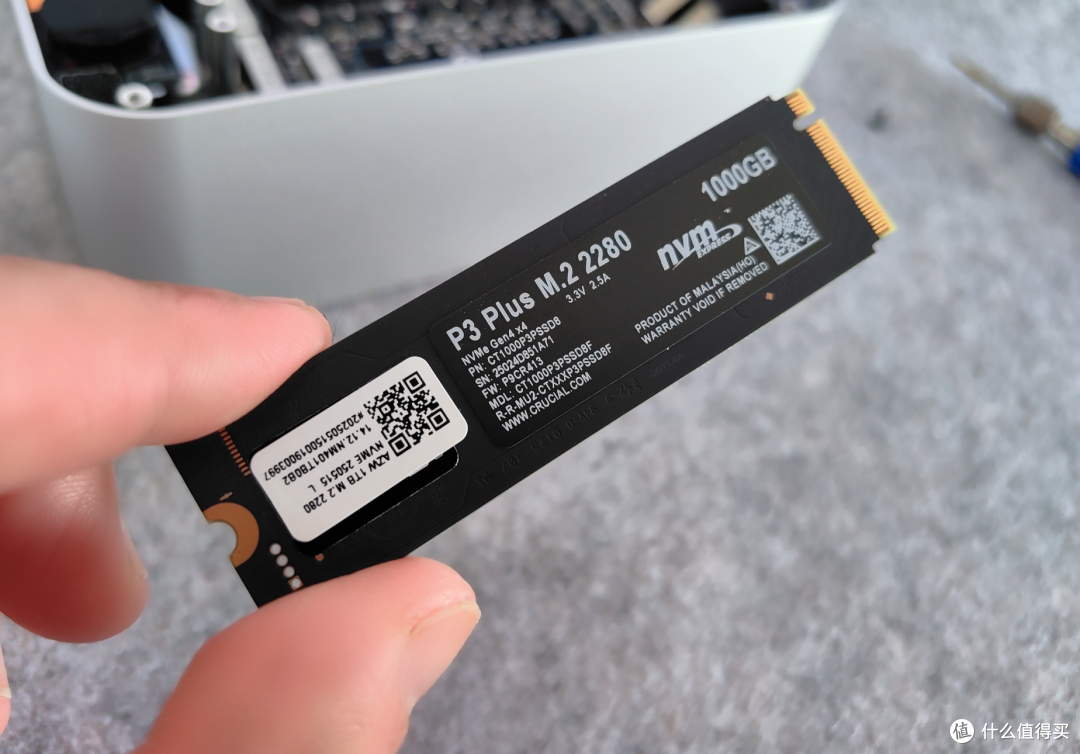

🔺套餐内使用的M.2 SSD来自英睿达P3 Plus。

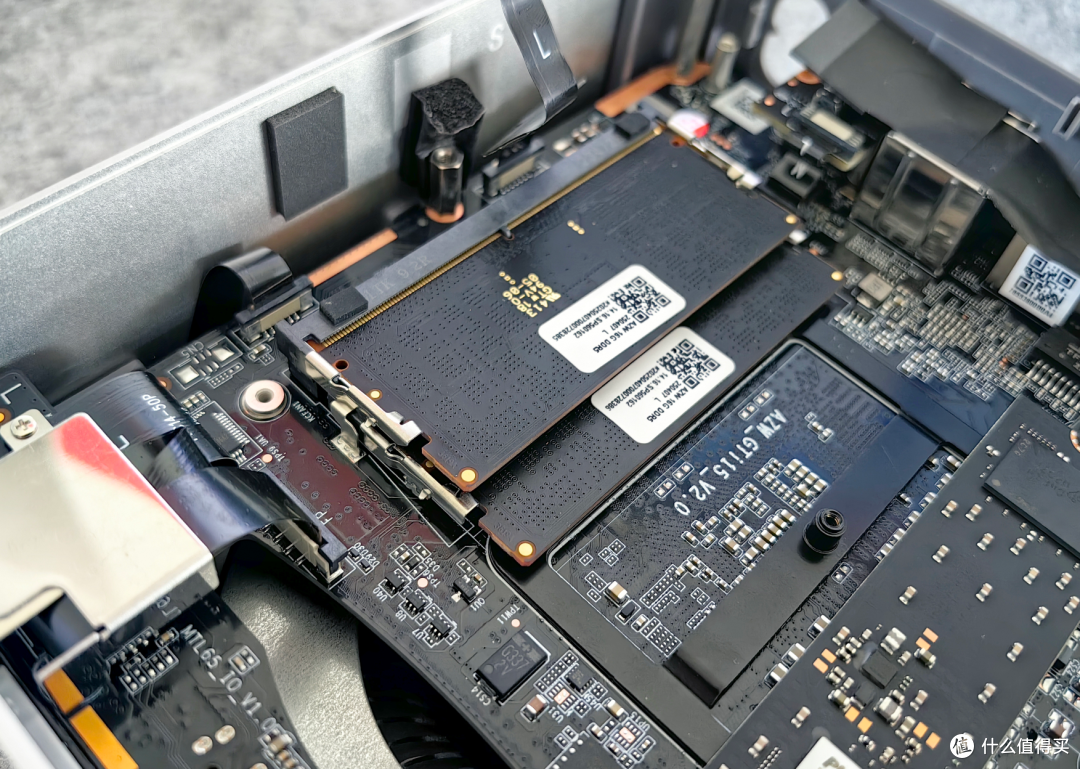

🔺内存采用的是双DDR5 SO-DIMM插槽（也就是笔记本电脑使用的那种）。

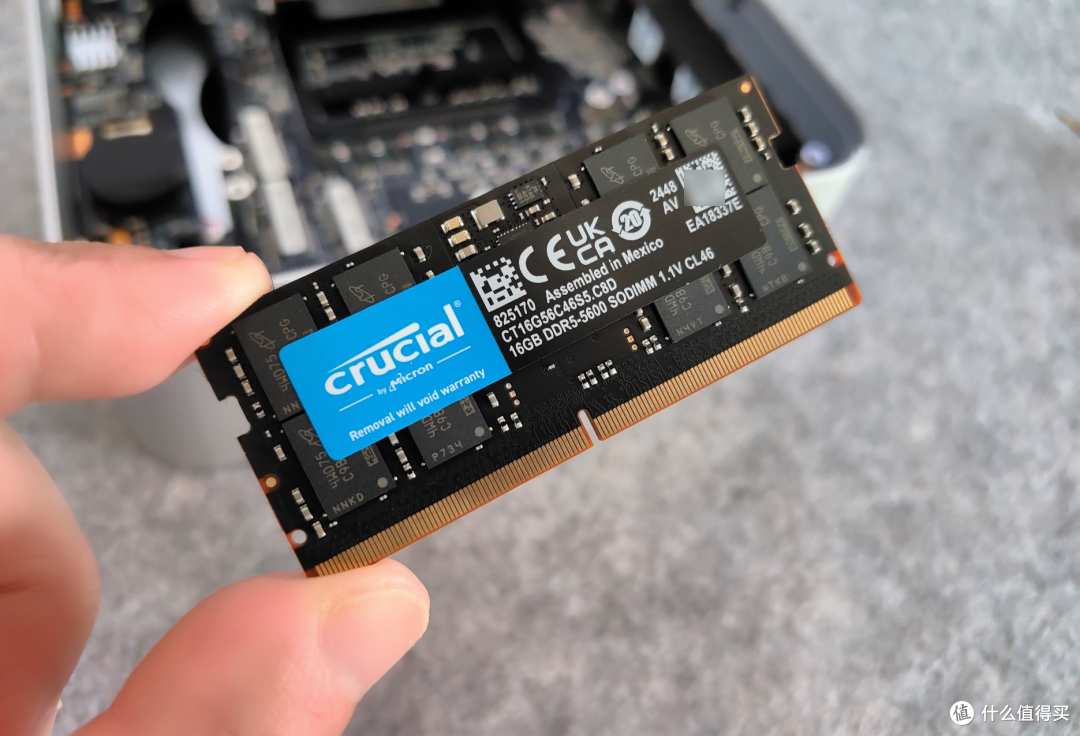

🔺套餐内使用的内存为英睿达DDR5内存，频率5600MHz，容量为单根16GB。

🔺这是拆下前面的PCB小板的样子，只要是金属接口处都有抗电磁干扰的导电胶布。

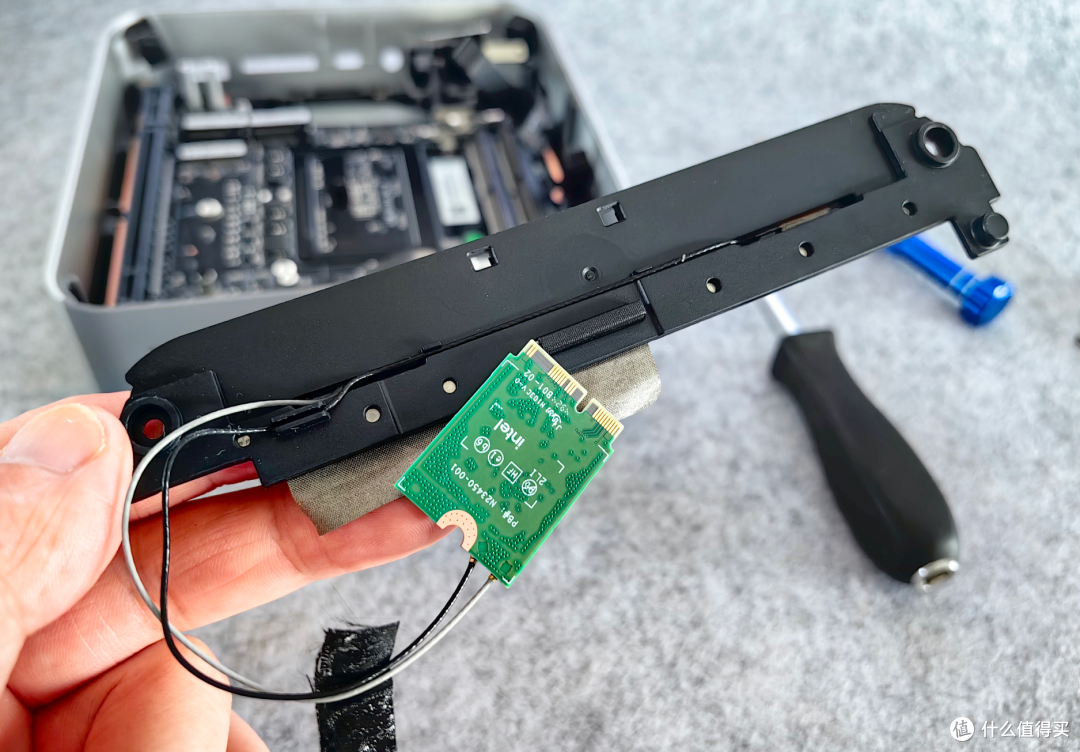

🔺这个是无线网卡以及它的WiFi&蓝牙天线模块。

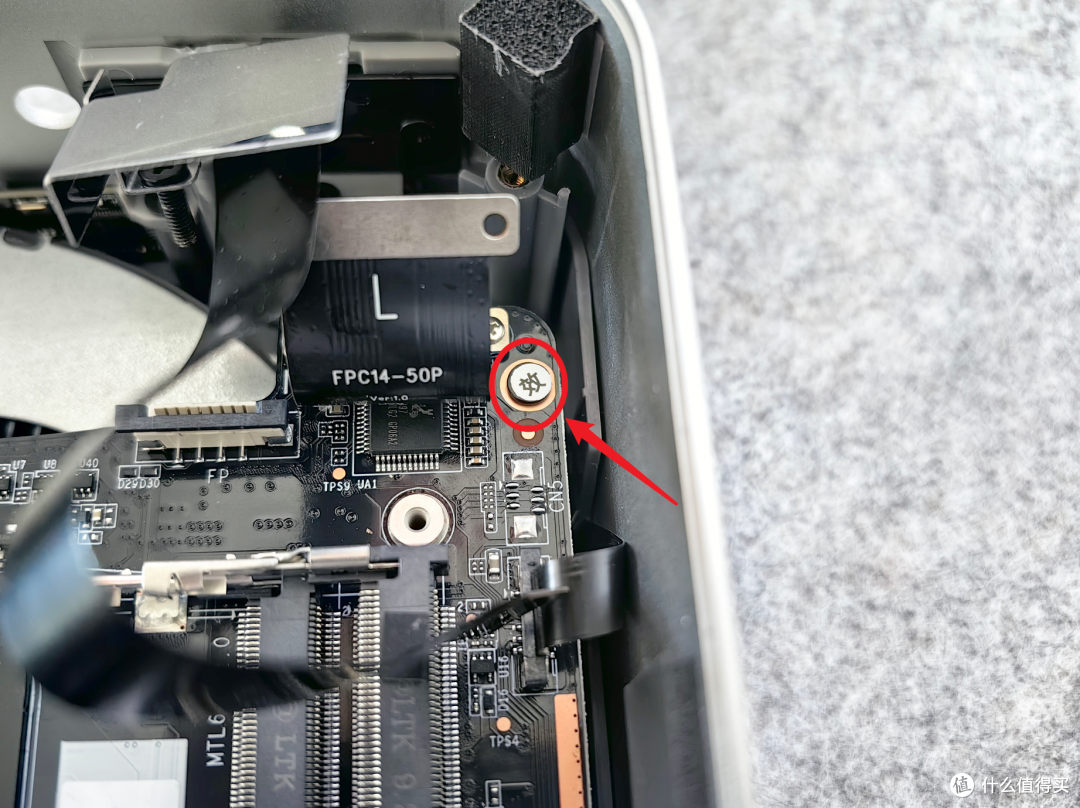

🔺接下来的操作可就要动主板了。然后这里再次提醒大家：主板这里有颗螺丝带有防拆卸的易碎贴，一旦这里被动过也就意味着咱们手头这台零刻小主机失去了质保！！！大家拆之前可要三思，千万别好奇害死猫。

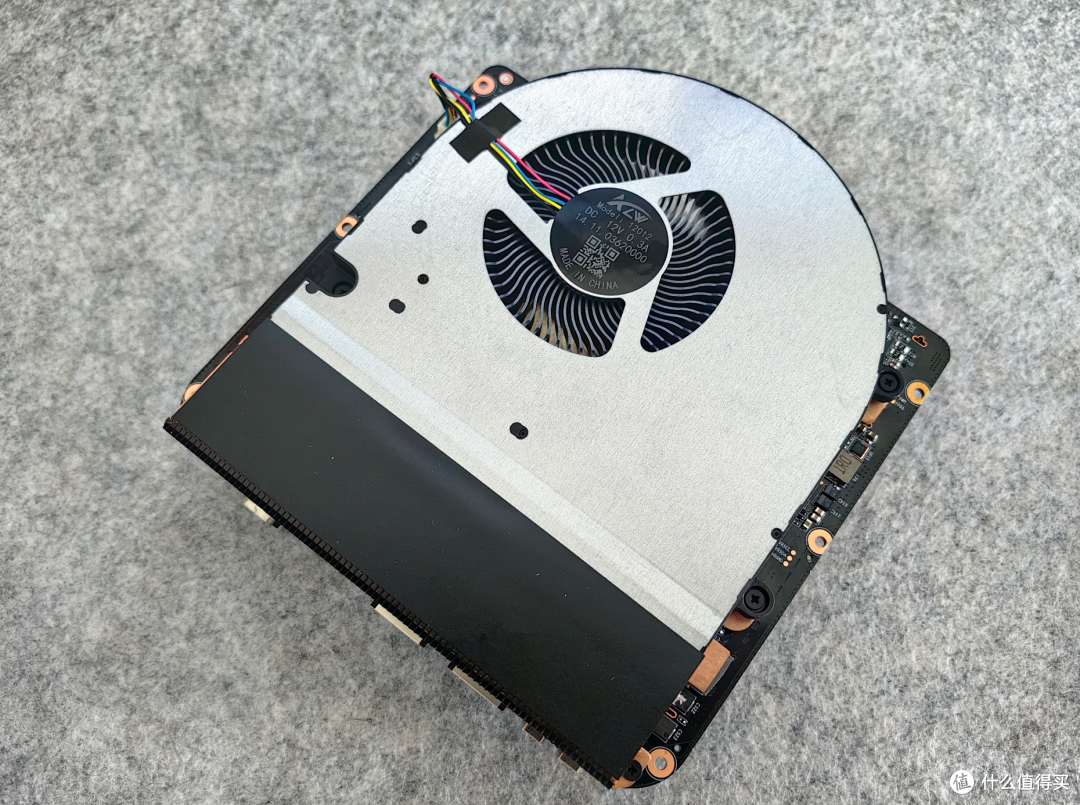

🔺这个是拆下后的主板，是和主机的散热系统连接在一起的。

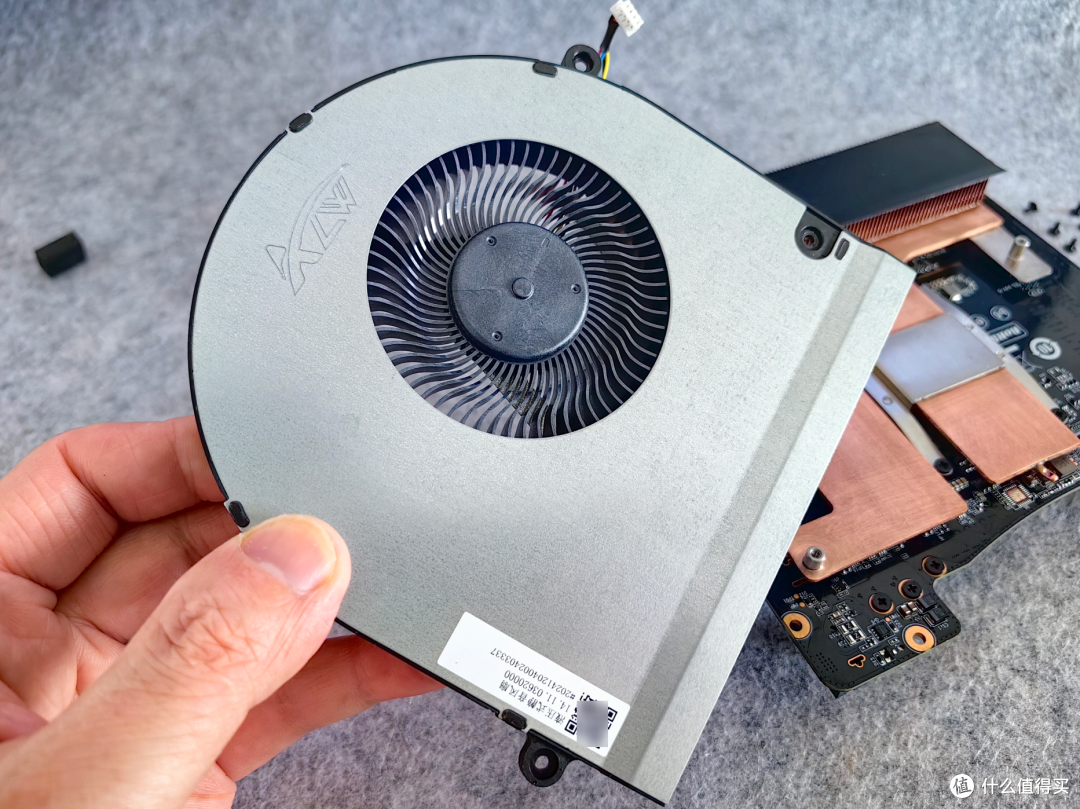

🔺散热系统的风扇是零刻专属定制的液压式涡轮静音风扇。

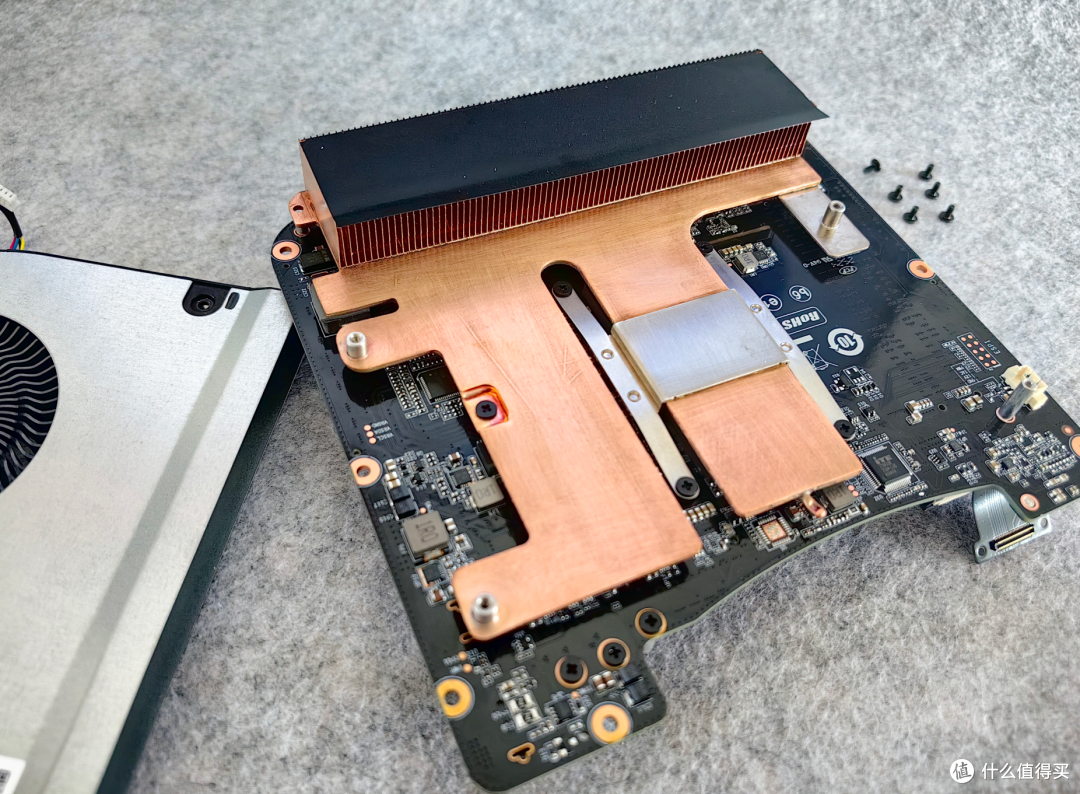

🔺拿下风扇之后就能看到让它大面积的VC均热板，用料看起来还是非常扎实的。整个均热板采用了高品质的铜材质，包括末端的散热鳍片也是。

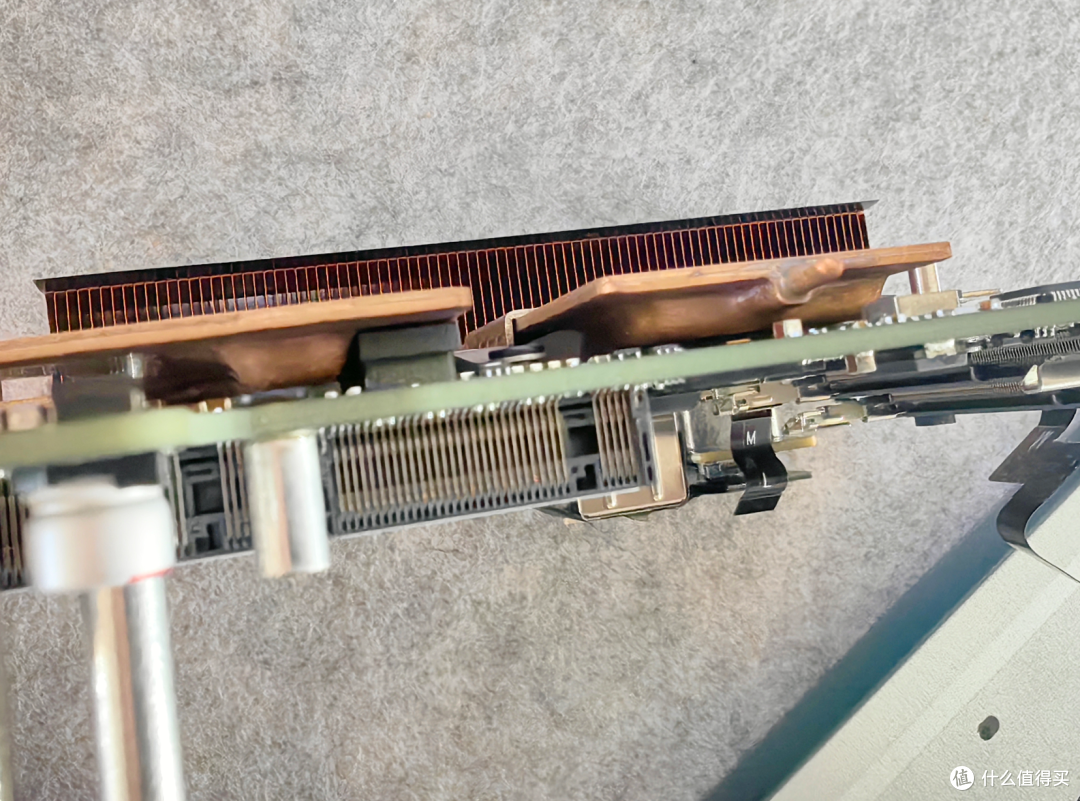

🔺至于VC均热板贴到处理器的一面我就不继续拆了，因为拆开之后动了硅脂难免会影响散热性能，不过我们从侧面可以看到这块均热板确实非常的厚实。

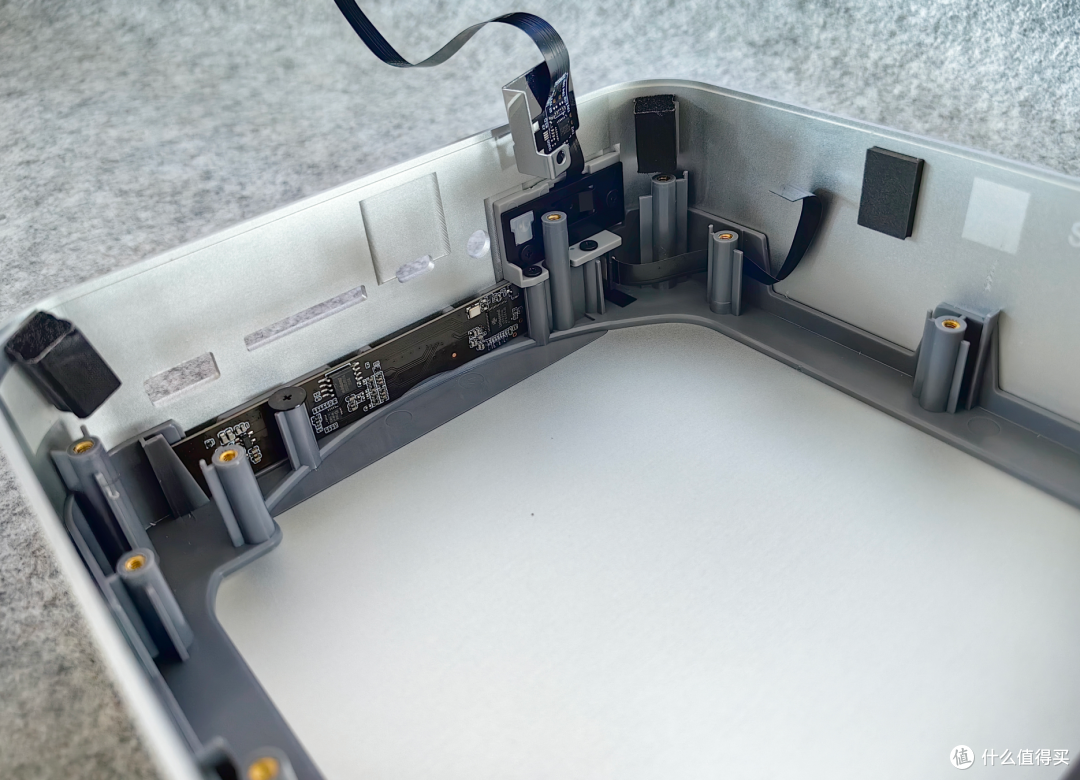

🔺最后看看它一体化CNC工艺铝合金外壳的内部，指纹识别电源模块和麦克风阵列模块还在上面。

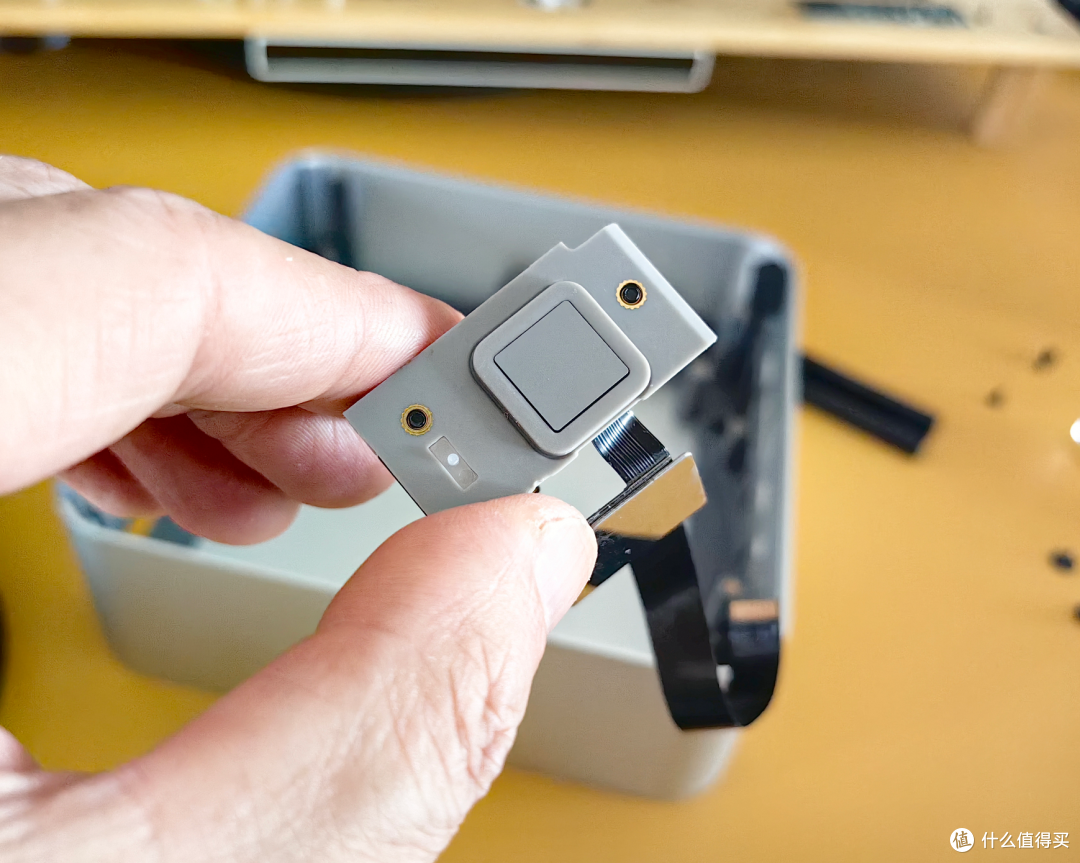

🔺拆下的电源模块，集成指纹识别功能。

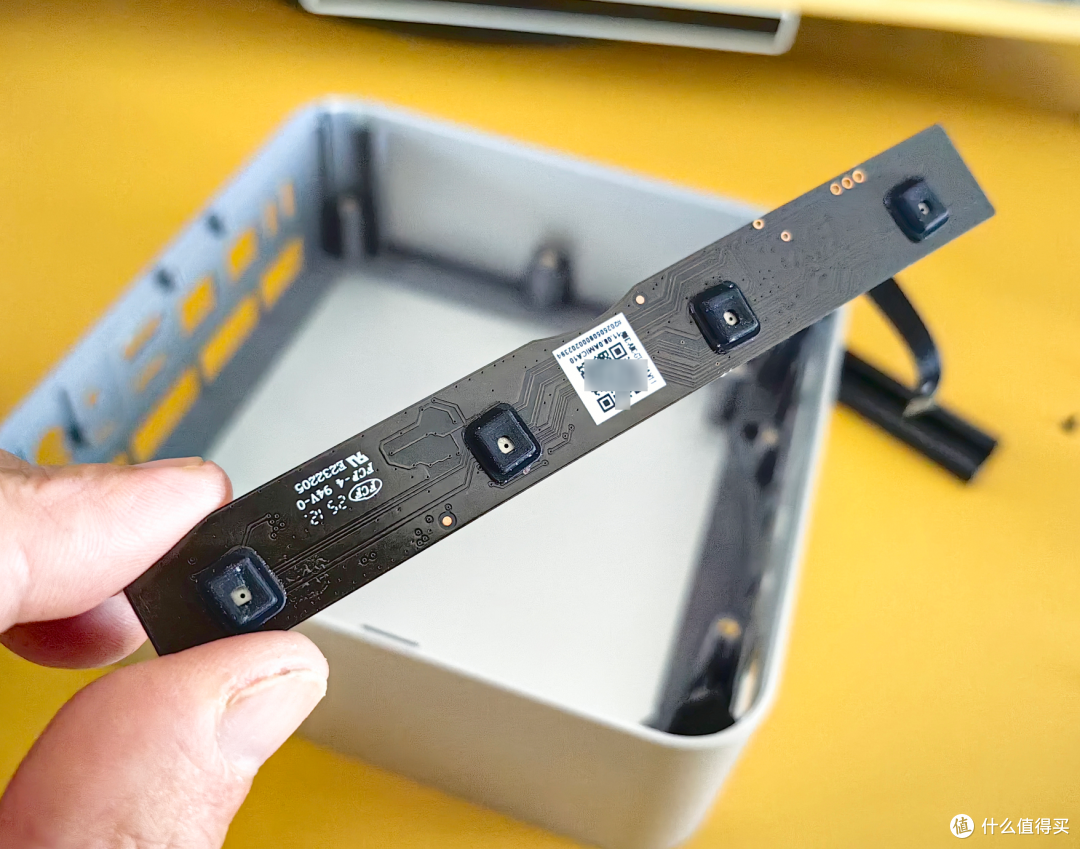

🔺麦克风阵列模块，很明显可以看到它的四颗麦克风。

最后总结

以上就是为大家展示的零刻GTi15 Ultra深度拆解，说的有点多，也不保证全部都对，主要还是想为大家全面展示现在的零刻主机设计与构造细节。

关注我的小伙伴应该都知道，我从前年的时候就为大家评测零刻家的产品，截止到现在也差不多十多款，所以我也算是零刻这两年来发展与进步的见证者之一。

不可否认，零刻小主机在前期的时候确实或多或少有些问题给用户带来不好的体验，好在零刻是家负责任的公司，它并没有否认自己的问题，除了修复和完善，也对出问题的用户积极售后；并且它也是家听劝的公司，愿意听取用户的声音，采纳用户的建议，所以才让现在的产品越来越完美。
