一时兴起的DIY NAS装机之旅，ITX主机+DC-itx+黑群晖的组合

追加修改(2014-08-05 23:20:39):
各位朋友，今晚到家做了功率测试，结果如下： 关机功耗：2.8w 开机待机功耗：22.8w 全速下载功耗：23.4w 全速下载+全速与pc传输数据功耗：31.4w 不知道bios里开启一些节能模式在DSM下是否有效，现在nas没接显示器，还有东西要加班，就没折腾，回头试试。
我现在手头没有纯nas了，但是从技术参数看，大量的家用双盘位nas的功率也在20-30w，这个评测大家可以看看这里，群晖DS-214play，全速下载功率23.21w，和我这的一样，对方没有测试下载+与pc数据交换的功率，很可能也要30w。
这个的评测更详细，dsm下待机功耗也要20w，播放影片时23w。
同时要知道我装的这台nas的硬件配置要远比以上这些arm架构的家用型号强得多，甚至比威联通定价7999的采用x86架构的TS-669L还要高（669L是2.13GHZ的ATOM，性能甚至只有G3220的一半，而内存只有令人发指的512MB。当然，限于主板型号选择，没有双wan和多sata，传输极限速度和硬盘数量少些），而TS-669L的官方待机状态功耗：31.5W，运行状态功耗：63.6W，远高于我的系统，其余X86架构的群晖和威联通也大同小异。
从以上信息来看，我的黑群晖在功耗上也不输专用nas，加上已经成熟的黑群晖方案，掉电恢复也没用风险，基本没什么可以顾虑的了。

一时兴起的DIY NAS装机之旅，ITX+DC-itx+黑群晖的组合

话说在今年的618前夜，京东在6月4日曾搞过24小时的短时间网络产品特价，本站也做了推送 促销活动：京东 网... ，其中出现不少产品的历史最低见、甚至是神价格，我作为意志力极差的剁手党，再一次刷卡掉了坑，入了威联通QNAP的TS-212P NAS+2TB红盘的组合 QNAP 威联通 TS-212P NAS ... ， [商品：威联通(QNAP)TS-212P（迅雷版） 高性能双盘NAS 已安装WD2T红盘 开机即用1.6GHz 512MB DDR3 USB3.0] ，价格合1439，可为相当划算。

可惜好景不长，作为一个追求极致性能的折腾狂，入门NAS的性能自然不能满足我的需求，最终有好基友和我达成共识，他要主机我要硬盘，900+539愉快的分掉了这个套餐。

然后，看着原厂NAS们低配置高价格的模式，一瞬间，我决定自己diy一台NAS。

系统纠结于windows homeservr、win8+虚拟机、原生黑群晖三种，不过没关系，咱先把机器装起来。

硬件的选择：

Cpu：基本的性能要求要满足，系统必须流畅，不管是什么系统。但又不能太高功耗，违背了nas的需求的本质。

最终选择了英特尔（Intel）Haswell架构的奔腾双核G3220 [商品：英特尔（Intel） 奔腾双核G3220 Haswell全新架构盒装CPU （LGA1150/3.0GHz/3M三级缓存/54W/22纳米）]

主板：肯定是ITX不用考虑，芯片组基本上就在H81，B85，H87里面选，很多人会选择H81，但是我恰恰不这么打算，因为事实上在价格差距不大的情况下，B85和H87的用料会好不少， 功能更是不用说，大家可以参看下图：

H81的原生SATA3接口只有两个，而b85有四个，H87甚至能有6个最多。USB3.0接口的数量也有类似的差距，Raid这种对于多盘位nas非常重要的技术又是在H87以上芯片组才具备；此外，智能响应、快速启动、IO灵活配置等技术上也都有差异（甭管nas用不用得上）。

最终我的选择是华擎的H87M-ITX [商品：华擎（ASRock） H87M-ITX 主板（Intel H87/LGA 1150)] 。

内存：没啥可多想的，芝奇（G.SKILL）RipjawsX DDR3 1600 8G(4G×2条)台式机内存套装，这个是给老妈的电脑买了一套两根，炒炒股用不上8GB内存，我截留的， [商品：芝奇（G.SKILL） RipjawsX DDR3 1600 8G(4G×2条)台式机内存(F3-12800CL9D-8GBXL )]

硬盘：TS-212P上留下的2TB红盘凑合用， [商品：西部数据(WD)红盘 2TB SATA6Gb/s 64M 台式机硬盘(WD20EFRX)]

散热器：有一块闲置的采融S17 下压式散热器，但是毕竟我用在不可超频的入门机itx平台上，就出让给朋友了，直接用intel自带散热器，体积小，散热也没问题，挺好。

机箱：这个最纠结，虽说是itx，也决定了走性价比路线而选择乔思伯，但在V2，V3+和V6之间反复纠结。

V2的优势是体积最小，但是原生只能放一块硬盘，而且要用小号的SFX电源选择不多，此外砍掉了所有的pcie卡槽位扩展口，电脑没有任何的板卡扩展空间。而众多网友反映的局促空间散热也是个问题。几点劣势下来，只能放弃。 [商品：乔思伯（JONSBO） V2 ITX机箱 全铝 红色 支持MICRO小电源]

V6的优势就正是针对V2的了，带风扇位，散热靠谱、4硬盘位，适合NAS，支持大电源，省心。但是我就是不能接受铁壳+丝网的前面板，况且体积也确实太大了，我要的不是一个N54L一样的服务器啊哥！

[商品：乔思伯（JONSBO） V6 ITX机箱 银色]

折中的选择，就只有V3+了，比V2略大的体积，同样的简约设计，全铝制作，两个pcie扩展口位，3.5*1+2.5*1的硬盘位，标准电源。就它了！

[商品：乔思伯（JONSBO） V3+ ITX机箱 全铝 红色 支持标准大电源]

电源：预算要低，口碑还要ok，还得安静，最终选了这个：振华（SUPERFLOWER）额定300W 战蝶300电源， [商品：振华（SUPER FLOWER）额定300W 战蝶300电源（12CM超静音风扇/支持背线/六重保护）] 。

算下来，开支大约2100元（现在看京东很多产品的链接都涨了价，我以当时的开支算）。下图是收到货后的摆拍。

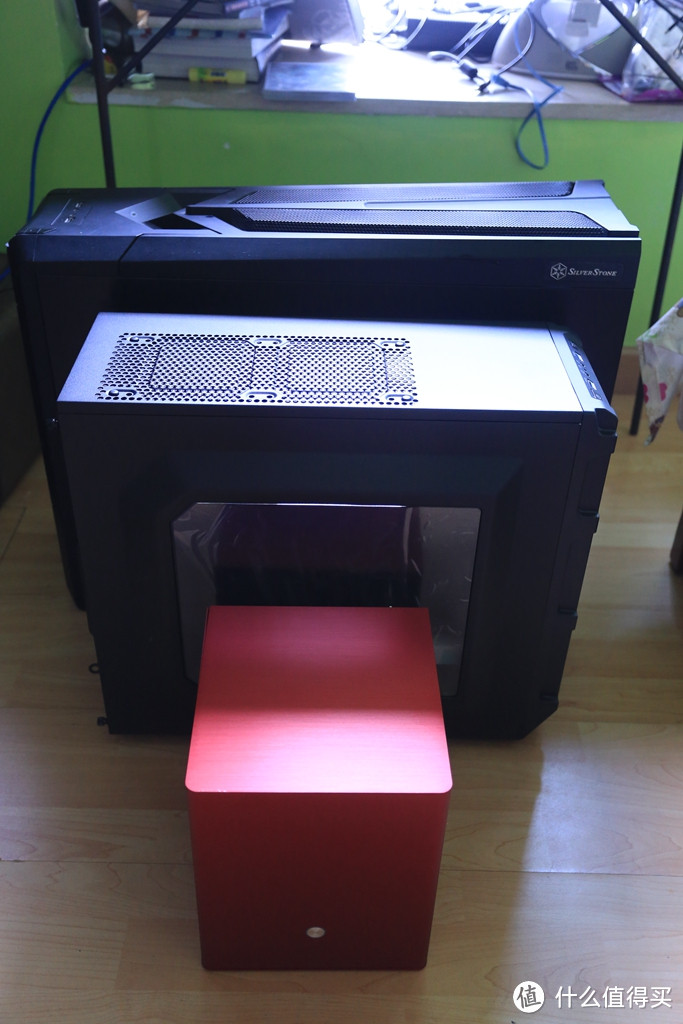

此外，V3+的体积大家不知道有没有感性认识，我摆拍一张和海盗船SPEC-03以及银欣乌鸦2的对比图给大家看看。

再来一张和TS-212P的对比图。

组装电脑这算最初级DIYer的事情了，没啥好说的，装itx也不是第一次，略过过程不讲，咱们直接看成品。

一路顺利，请大家忽略走线，反正这小箱子也没什么空间考虑风道，也不侧透嘛。可是······我突然发现着整个机箱的体积就是被电源占据了，本来挺空的，顺便就90%的充斥感了，假如我换个思路，会不会柳暗花明呢？

没错！我决定上DC-itx电源，感谢京东的无理由退货机制，钻石会员退货上门取件一分钱不出让我无后顾之忧，也感谢伟大的劳动人民和大淘宝，让我很轻松的搞定了一切。

220W额定功率DC-itx电源+改装的XBOX360 DC电源适配器一共210元，实在是让人心情愉悦，组装后的效果有多么震撼呢？咱们来看图：

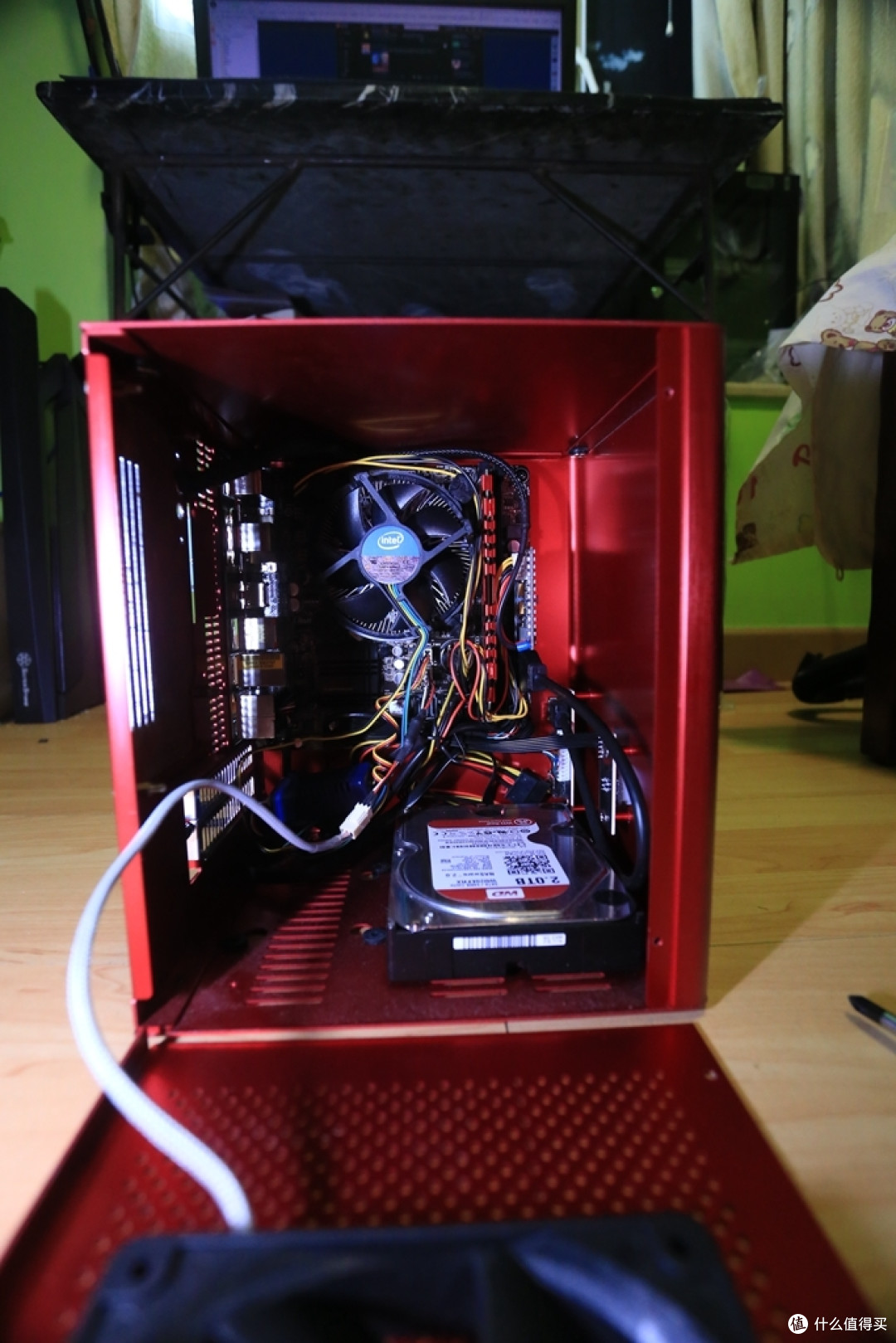

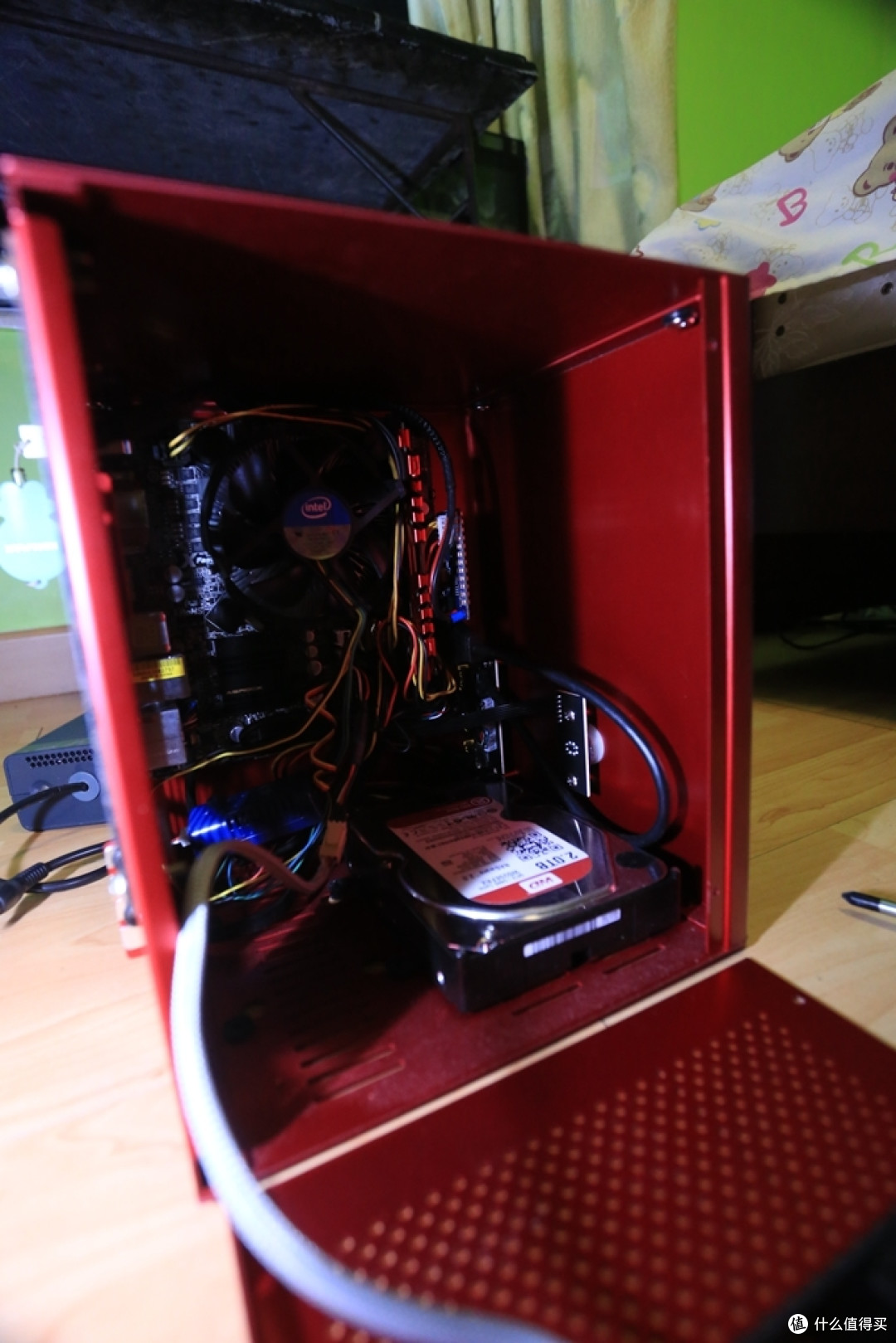

看到了么？插在主板供电20Pin位的就是DC-itx电源模块，可提供足额220w供电，包含走线，整个体积完全可以隐藏在机箱内的角落，可以说空间站用为0，整个机箱顿时空置率超过80%！！！！下一步我的打算是做一个可拆卸的3.5寸硬盘托架，放置4块硬盘（空间一定有更多，只是主板就四个Sata口，也够了）。

这里还是请大家忽略锈迹斑斑的电源背板，这是我购买电源的店家无偿送给我的，当时他们家一揽子dc-itx方案刚刚成型，电源挡板还在车间测试阶段，这是把一个试制样品送给我了，当时说七月底成品出来，我可以再买，可屌丝心里想，这人家送的虽说没上漆没打磨，可不也一样用么？又不在正面，省了！

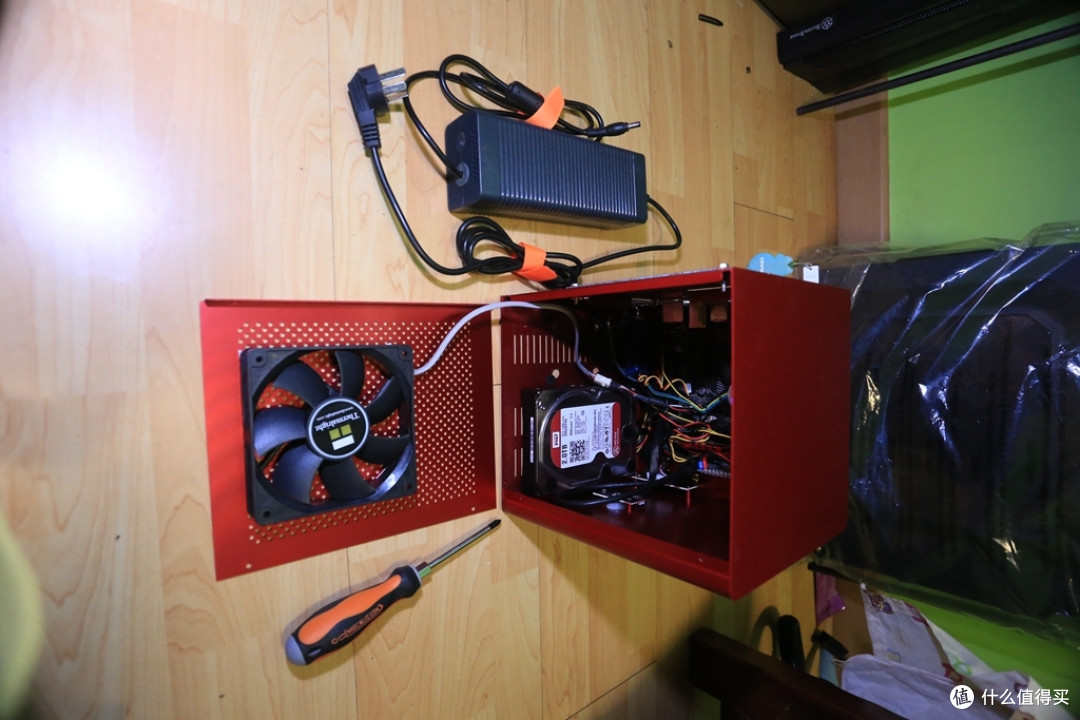

旁边的就是Xbox360电源，放在机箱外面桌子背后，谁在乎它的体积，再说了，212P之类的nas也一样有这么一个dc电源适配器嘛。哦对了，这个适配器是内置风扇用于散热的，我为了完全的安静自己把风扇的插头拔了，现在完全无噪音，也无碍散热，毕竟功率很小。

此外，还是由于标准电源的滚蛋，V3+的散热问题也迎刃而解，我在其挡板上用海棉双面胶固定一个300px的标准机箱散热风扇十分轻松。Cpu风扇和挡板风扇都加了变阻器降速，现在的转数都保证了几乎绝对的无声，同时散热一定ok。

欣赏一下自己的作品，我都觉得完美！哎呀呀。

剩下的部分就是软件的问题，我先后试验了win8+虚拟机和Winhome server’，最终还是觉得黑群晖最省心，过程依然略去不表，我上几张黑群晖正常使用中的界面体验截图，并说说重点吧。

界面和原装的群晖没有任何区别。

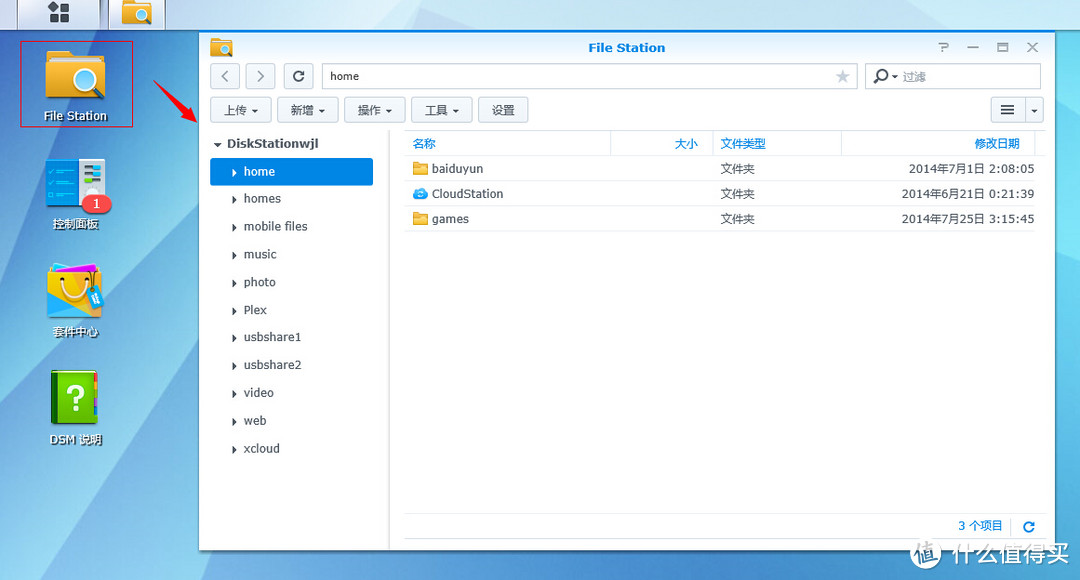

File station中定义文件夹的增删，权限的设定。

套件中心中使用各种群晖和第三方定制的app，体验完美，顺便说一句，因为配置要比原厂同价位群晖高得多，流畅度也不是原厂能比的。

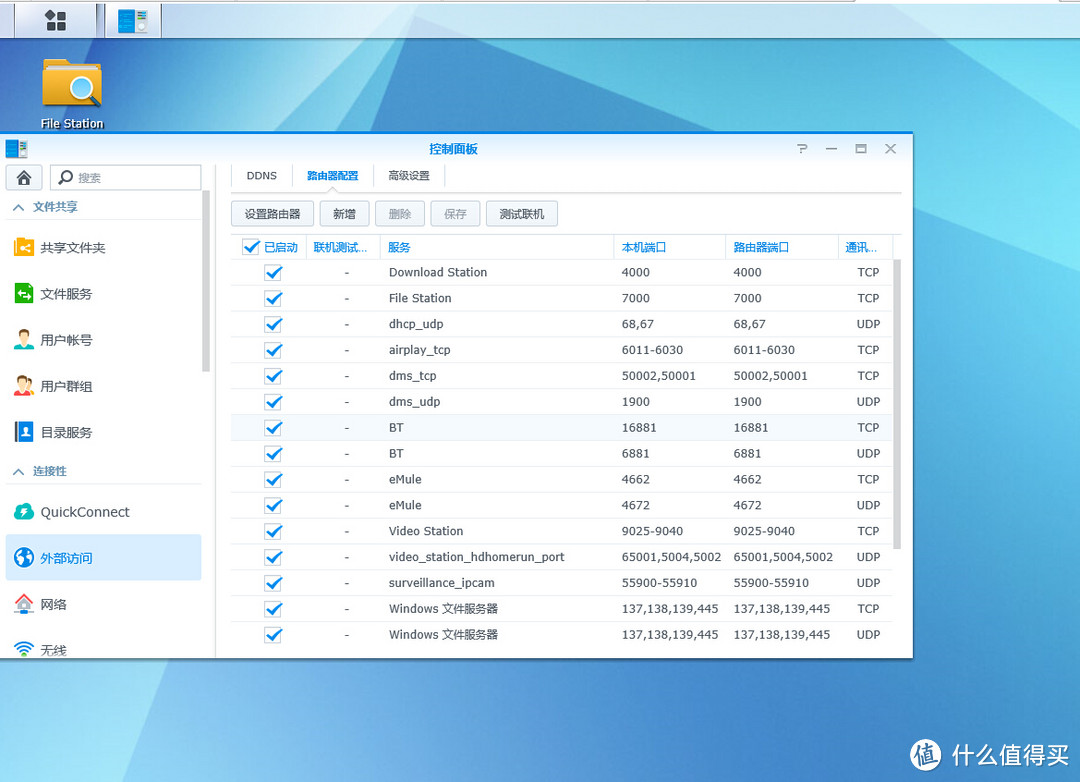

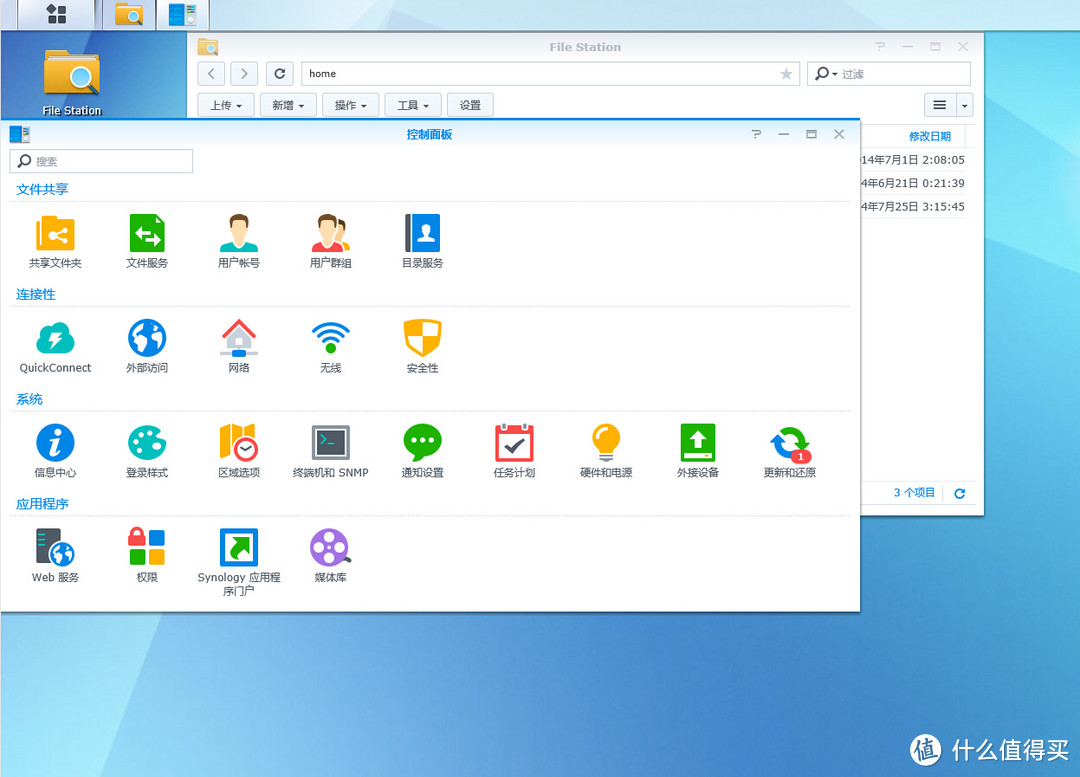

控制面板：顾名思义，进行系统的各项设置。这里不细说，关于DSM的分享经验区很多了。

Download station界面，迅雷离线，非常方便。BT、PT、HTTP、FTP、emule等常规的不用说。

真实的连接速度上，有图有真相。我的路由器是巨坑无比的TP-linkWDR-7500 1750Mbps AC路由。

从NAS读取到PC，峰值115MB/s，波谷100+，平均110MB/s

从PC读取到NAS，略微慢一些，波谷75MB/s，峰值90MB/s，平均80左右。这点我也有疑问，因为win8的pc与pc间读写能够做到双向110MB/s，那我现在向nas写入的速度降低显然不会是因为硬件性能（毕竟处理能力远超原厂入门nas，几乎达到近万元的性能了），莫非是因为群晖特有的文件格式？

nas与其连接的usb存储设备的传输速度测试，测试设备时CZ80 32GB版本。nas与u盘间的读和写都在80MB/s左右，证明群晖的系统对于usb3.0的支持还是可以的：

另外还有一点始终问题解决不了，看谁有经验：

右下角的资源监控板块，cpu和内存占用率的数据都没问题，但网络情况一项一直显示0，就是未有做监控，这点我一直解决不了，是第三方黑群晖都解决不了还是我的问题？希望大家指点。

远程访问的问题，毕竟是黑群晖，quickconnect用不了，只能搞DDNS，我是用F3322+花生壳两条线路双保险。事实证明，都用免费账号的情况下，3322的稳定性要比花生壳强十万倍，用到现在一个半月，3322没出现过任何一次无法连接的情况，实在是靠谱。

移动端远程访问，群晖和第三方的软件群都很给力，离线下载，同步，访问，媒体播放都有合适的程序，官方的DSvideo甚至会自己上网匹配影片介绍和封面。

系统的检测功能也是很完善的。

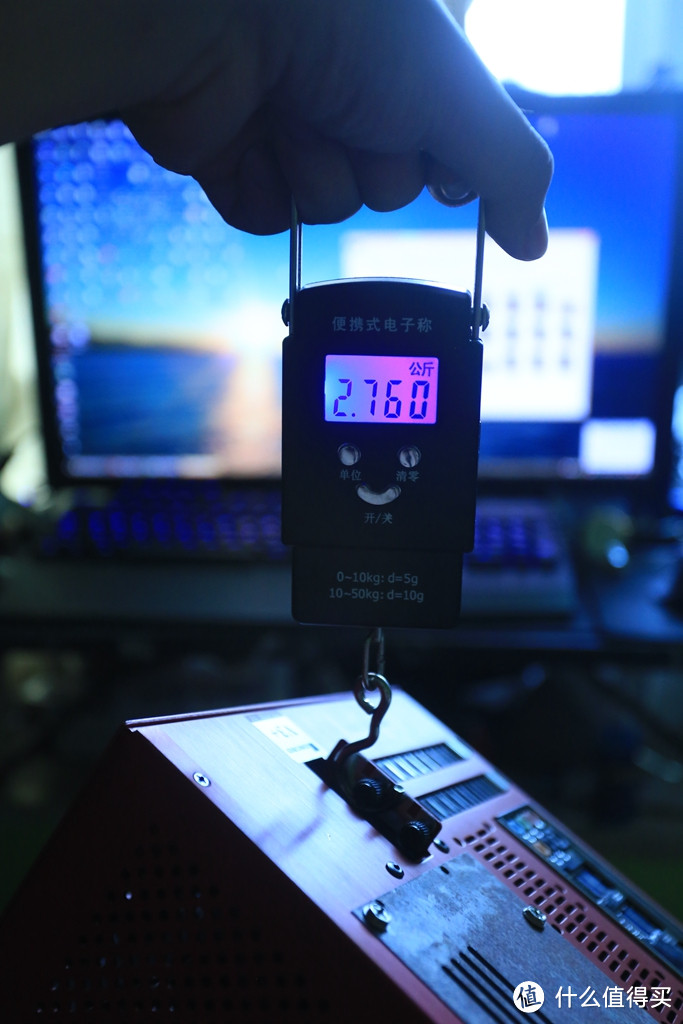

好啦，再来张体重图，不算电源适配器，单盘位情况下，整机重量仅仅2.76千克，太轻便了有木有。

谢谢大家这么赏光看完这篇文字。么么哒爱你们！请大家尽请期待我的四盘位itx nas改造吧！近期将继续晒单哦！
