硬件最前线 篇三十四：传任天堂Switch2采用NVIDIA 30系列架构，支持DLSS3.1

据最新传言，任天堂的下一代Switch 2掌机将采用基于Ampere架构的NVIDIA GPU，拥有超过1000个GPU核心和8个Cortex A78 Arm CPU核心。

已经快到生命星期末期了

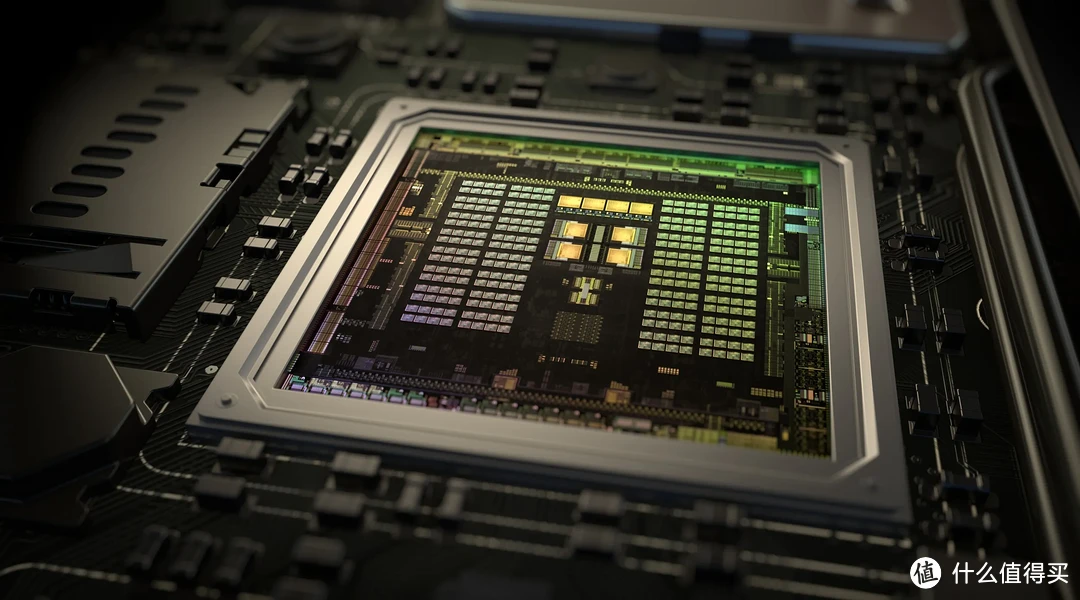

近期，有关T239 SOC（系统芯片）的消息浮出水面，据称这将用于运行即将推出的掌机。该SOC据说由NVIDIA设计，采用了其上一代的Ampere GPU架构和Arm CPU。至今，关于这款SOC的实际规格以及将用于制造它的工艺节点存在各种泄露信息。

现在，至少有两名消息爆料者Kopite7kimi和Tech_Reve非常确信，该SOC将采用三星的8纳米工艺节点。根据Kopite7kimi的说法，SEC8N将用于制造Nintendo Switch 2的T239 SOC，而Tech_Reve则强调使用了三星7LPH工艺节点，这是三星8纳米节点的改进版本。这可能类似于NVIDIA的Orin SOC "T234"已经采用的工艺节点。

至于工艺节点，我们来谈谈规格。KittyYYuko表示，预计Nintendo Switch 2 SOC将拥有1280个CUDA核心。现在，NVIDIA有两个版本的Ampere，一个是每个SM有64个核心的HPC版本，另一个是每个SM有128个核心的消费者版本。就像Orin SOC一样，Nintendo Switch 2 SOC将采用每个SM有128个核心的消费者版本，因此总共有1280个核心分布在10个SM中。

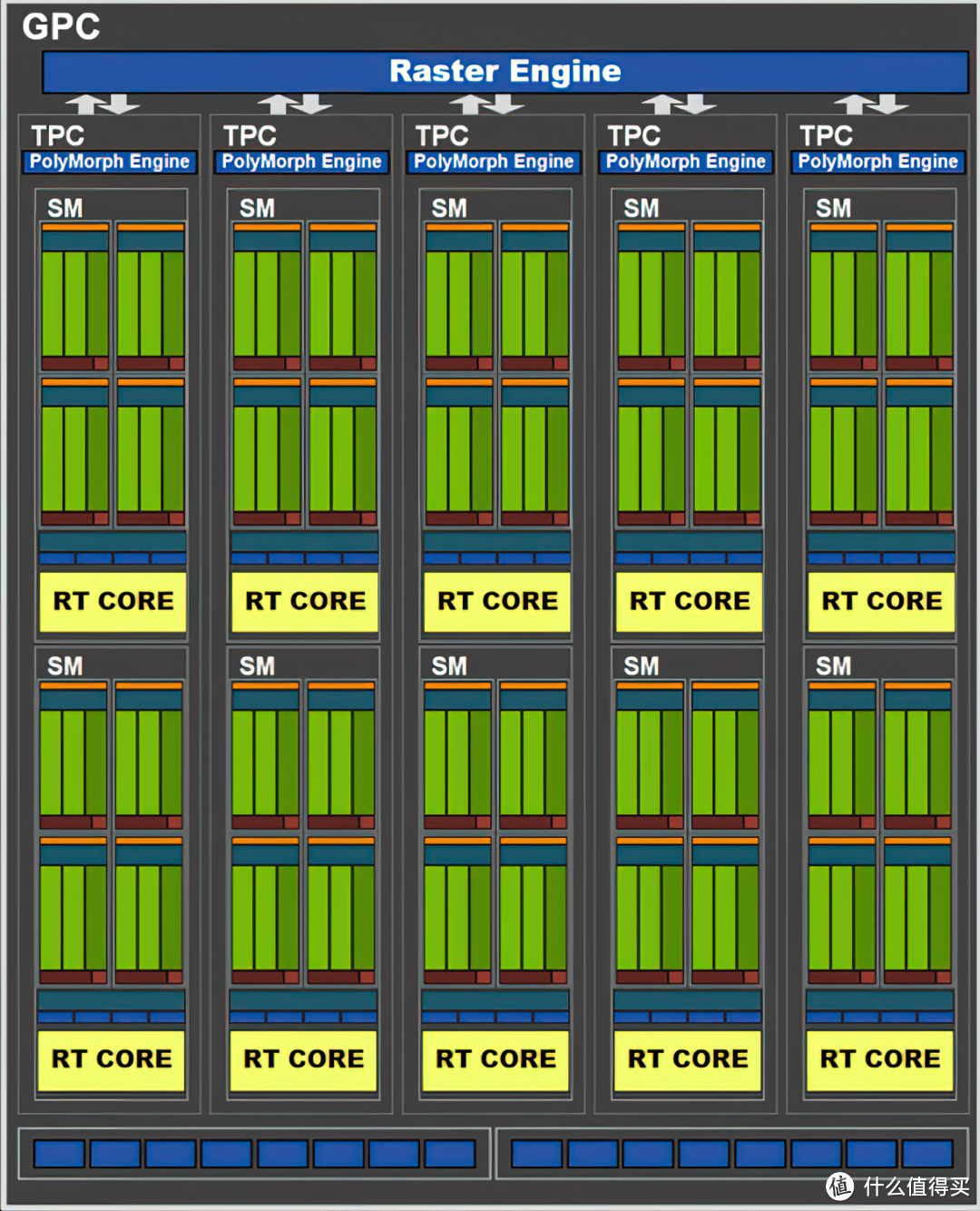

但这里有趣的地方在于，Kopite7kimi表示T239基于一个GPC，而Orin SOC基于两个GPC，每个GPC有8个SM，总共16个SM和2048个核心。NVIDIA在GA106 GPU芯片上曾经有一个基于10个SM的单个GPC，但由于T239是一个SOC，所以它可能与那个看起来非常不同。此外，SOC可能具有额外锁定或禁用的SM，这些SM可能在将来的变种中启用。以下是一个具有10个SM的Ampere GPU的示意图。

在CPU方面，Nintendo Switch 2 SOC据传将搭载8个Cortex A78 Arm核心。所有这些核心都位于一个单簇内，可能会看到A78 "C"变体，它配备了高达8MB的L3缓存。而在Orin "A78AE"上使用的版本每个四核簇有2MB的L3缓存，总共是12个核心有6MB的缓存。

最近，关于Nintendo Switch 2掌机的传言层出不穷。这些传言主要在2023年Gamescom展示后出现，该展示仅对媒体和幕后人员展示了设备。根据传言，Nintendo Switch 2掌机以4K 60 FPS本地运行各种游戏，并且还支持光线追踪和NVIDIA的DLSS技术。该掌机被展示在运行Unreal Engine 5的Matrix Awakens演示中，采用了NVIDIA DLSS 3.1技术。

截止 2023 年 3 月 31 日，Switch 销量达 1 亿 2562 万台，软件销量累计 10 亿 3615 万份。任天堂表示，硬件销售量同比下降 22.1% 至 1797 万台，因为半导体和其他组件的短缺影响了生产。任天堂预计，在截至 2024 年 3 月底的财政年度中将售出 1500 万台 Switch 游戏机。估计大家等新机器出来还要一些时间。
