前言

临近搬家,老司鸡把之前《反正是亏,等什么等》的B360M主板二手出掉,换成了Z370M-ITX(也是二手)。

8600K在B360M上8600K在B360M上

8600K在Z370m-itx上8600K在Z370m-itx上

这个17x17cm的ITX主板,放在ATX大小的Streacom BC1 Benchtable上显得空荡荡的。

加上春节之后正好在帮朋友物色机箱,看来看去却把自己也给种上了草。迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

孙总的T02 Pro可谓是性价比非常高的经典型号了,C坛的装机秀贴也是非常多,甚至如何搭配风扇螺丝的教程都有了。迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

老司鸡看了看吃灰两年的制作电源定制线的装备,下定决心决定整一台。

机箱方面老司鸡选择了钢铁侠LOGO的前面板,小激动~迎广CS700W SFX电源开箱 孙总的机箱制作周期要大半个月,由于T02 Pro只支持SFX电源,以在装机之前,先要补充购买一颗SFX电源,怎奈种草太慢了,没能赶上SF750的神价车(给朋友推荐后朋友成功上车=.=)。面对1299大洋的JD价,家境贫寒的老司鸡只好默默的又逛起了论坛。 迎广CS700W SFX电源开箱

美商海盗船(USCORSAIR)台式机电脑主机电源 SF750 SFX规格 白金 额定750W1199元京东去购买迎广(IN WIN)额定700w CS700 SFX 全模组电源(80Plus金牌/全模组/92mm静音风扇/黑色扁平排线)899元京东去购买

发现18年底迎广也推出了大瓦数的SFX电源 CS700W,虽然官方没有参数,但是专业的坛友纷纷推测是益衡代工。老司鸡在之前组装黑群晖的时候就用到了益衡的电源,目前使用良好,所以也没有太多问题。蹲到JD799的价格后,用券749拿下,虽然是80Plus金牌电源(SF750是白金),但接近1元1W的SFX电源还是让老司鸡说了句真香。

开箱

迎广CS700W SFX电源开箱

电源到货,JD竟然直接在塑封上贴了物流标签,并没有另外套包装袋或者快递盒,也是越来越“节俭”了。

迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

背面侧面是各个电压输出的最大电流,定制线的种类和数量说明以及一些卖点。值得一提的是,侧面说的5年质保,已经在正面贴纸上标明了在中国大陆升级为7年,感觉更香了~迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

撕膜开箱,配件一览,有电源本体,帆布包装的模组线,SFX转ATX转接架,以及拼字电源插头。(张大妈不让传高清GIF,压缩后看起来怪怪的~迎广CS700W SFX电源开箱 )

迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

电源本体比较朴素,左右两侧是对应的CS700W型号logo,这样不管电源正装反装都能看到~迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

风扇罩感觉土里土气的,中间的四个圆孔是什么意思?单纯的ID吗?

迎广CS700W SFX电源开箱

模组线接口,支持两路8PIN PCI-E 和3路6pin Sata,对于小钢炮足够了。

迎广CS700W SFX电源开箱

CPU是1个8pin接口,但是模组线上是由2个8PIN供电头,可以给最新的Z390高端板供电无忧~

迎广CS700W SFX电源开箱

另外值得一提的是,CS700W的24pin主板供电,和海盗船的20+10不太一样,是24+4的接头,并且电源端的24pin和主板端的24pin线序完全一样,这给老司鸡制作定制线带来了极大的方便,好评~迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

背面的出风口,看到里面堆料,这个老司鸡就是外行了,看不出这算什么品质,但是使劲闻一闻,可以吸到电子原料的特有香味(有的人不喜欢,那就是特有臭味~迎广CS700W SFX电源开箱 )

迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

第一次用SFX电源的老司鸡特意用尺量了一下,尺寸果真是100x125x63mm,巴掌大的电源,700W,继续真香三连~迎广CS700W SFX电源开箱

由于模组线被老司鸡拿回家作为制作定制线的线序参照用了,所以暂时没法通电试用,不过据坛友说这款电源是没有风扇启停的,权当辅助机箱散热了吧......迎广CS700W SFX电源开箱

制作电源线

迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

去淘宝上又补充购买了24+4pin的电源端公头以及理线梳若干,开工做线。老司鸡这次用了红色的18awg镀银线,因为机箱是红黑配色,又购买了红黑配色的螺丝和垫片,emmmmm,红黑永不过时~迎广CS700W SFX电源开箱

这里科普一下,其实机箱上就只用到公制M3和英制6#-32两种规格的螺丝,风扇的话要用M5自攻螺丝,长度的话按需求可以用6mm,8mm,5mm等视装机需要购买即可,老司鸡走了两次弯路,买了些M4、M5和M3.5的螺丝回来,不知道用在哪里(M5的螺丝没法攻到风扇孔里,后来用了牙套,等下一篇写装机过程的时候再给各位观众老爷详细介绍~),只能在零件盒里做个装饰了。迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

按照孙总机箱的推荐长度,剪线剥线,打端子,接插头~每套线材的24pin都是最需要耐心,也是最消耗材料的。

迎广CS700W SFX电源开箱

好在CS700W 24+4的设计,只需要压4个双线端子,不知道为什么,这次的双线压的特别顺利~可能老天爷也支持我折腾吧~迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

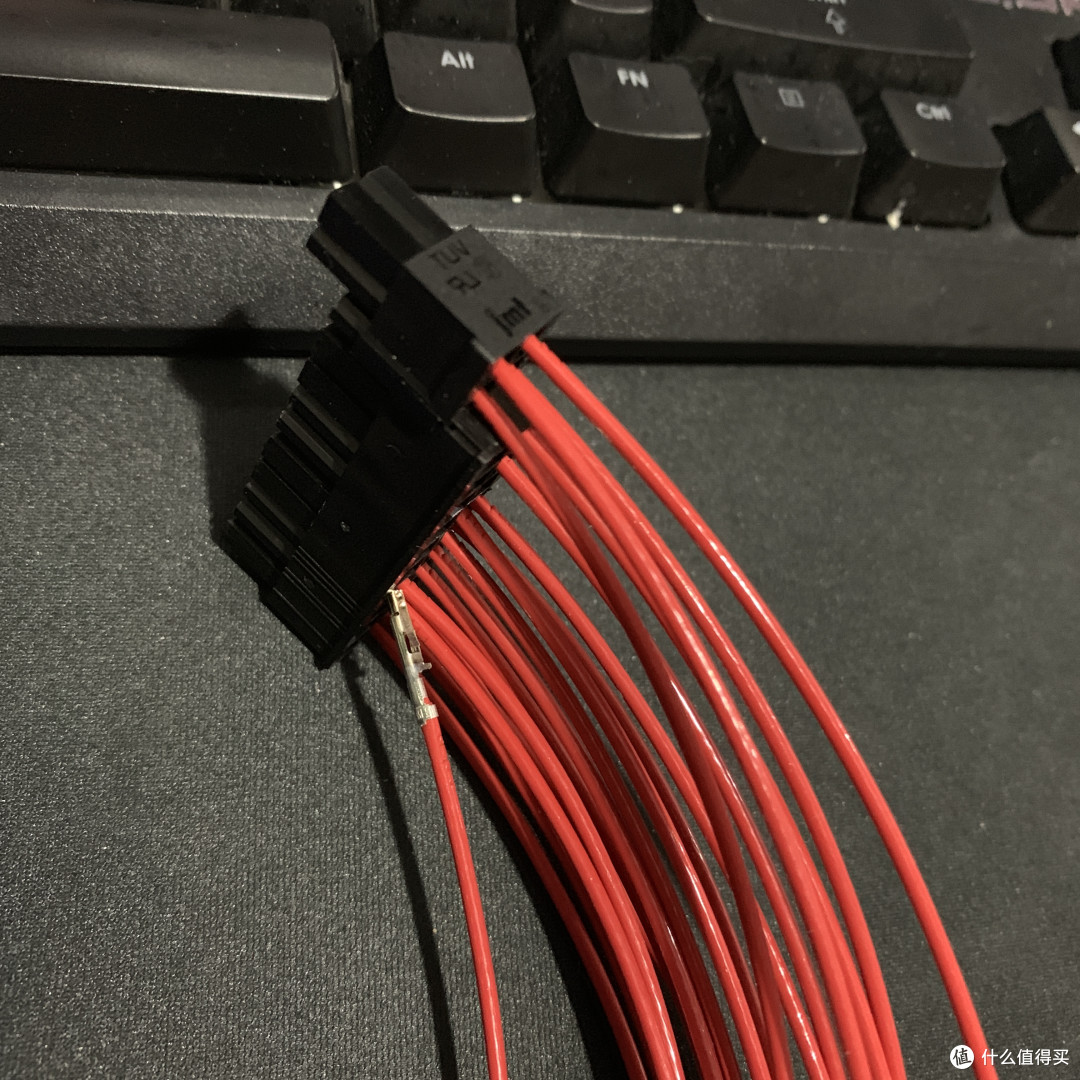

两头都压好端子,开始插接头

迎广CS700W SFX电源开箱

由于原装线材是扁平线,所以线序十分清晰,对号入座简单明了,这次制作过程完全没有用到退针器~好评~迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

24pin主板端公头,理线梳架上非常舒适。

迎广CS700W SFX电源开箱

CPU的8pin如法炮制~

迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

迎广CS700W SFX电源开箱

1,2,3收工~

迎广CS700W SFX电源开箱

最后是sata电源线,电源侧是6pin插头,左下角留空。

迎广CS700W SFX电源开箱

果然猪年猪事顺利~

迎广CS700W SFX电源开箱

由于老司鸡还没有给这个小钢炮搭配显卡的计划(穷),所以暂时不做显卡线(因为不知道会买几pin供电的显卡,万一做了个8+8的,最后预算只够买个单6pin的,岂不是尴尬~迎广CS700W SFX电源开箱 )

剥线工具

最后再推荐一波老司鸡用着最顺手的剥线工具。

因为压线工具就那么一种,但是剥线工具却千千万。

老A LAOA 7英寸7档轻便剥线钳 剥线剪0.6-2.6mm LA81246723.9元京东去购买宝工(Pro'skit) CP-080E 鸭嘴型单排线自动剥线钳(0.2~4.0) 47元京东去购买罗宾汉(RUBICON)RKY-665进口多功能自动剥线钳0.2-6.0mm端子压线钳136元京东去购买

 老司鸡用了前两种,

第一种确实什么线都能剥,但是对两只手要求比较高,而且长时间作业会被线材勒的手痛。

第二种看宣传是可以多线一起剥,还有长度限位挡块。但是实际用起来,3根以上一起剥就有点吃力了,并且有可能扯断夹器处的线皮,导致剥开了也不能用。但是如果一根一根剥的话,确实是又快又省力。所以这次老司鸡用的是第二种。

第三种的话,第一是比较贵(毕竟家境贫寒~~),所以没能体验,但是据说比较容易在线皮上留下明显的压痕,所以比较适合粗线的剥线,并且对于镀银线这种多芯线似乎也不是很友好,剥单芯强电线可能比较适合~


那这次的开箱就先到这里啦,等机箱到位后再给各位观众老爷献丑~~迎广CS700W SFX电源开箱

最后祝大家,身体健康~
