atx主板小机箱装机,32*22.6*10cm!
最近组了台itx,废话不多说,直接上干货
配置
CPU:QH8F@3.5(146*24)
主板:华擎Z170 GAMINGK4 BIOS:P2.2
散热:乔思伯HP625
内存:光威2400 15-15-15-35
显卡:索泰GTX1070MINI(使用延长线)
电源:康舒FS9029
硬盘:SM963 480G
机械硬盘:HGST 1T
键盘:AKKO 3087 红轴
这个配置看起来有点奇怪,ATX大板配MINI显卡,主要是考虑到以后主板魔改换U,用这个价位的ITX主板供电有点悬,而且节省不了多少体积,所以就这样配了。
下面讲讲遇到的一些问题和解决方案
一.CPU
虽然现在U发热不大,按道理随便来个下压都可以,考虑到以后换U以后发热会大幅增加,而且这块空间也没有其它用处,所以就用这款散热了
这个u可能是1151最便宜的U了,300收的,正好拿来练手开盖。

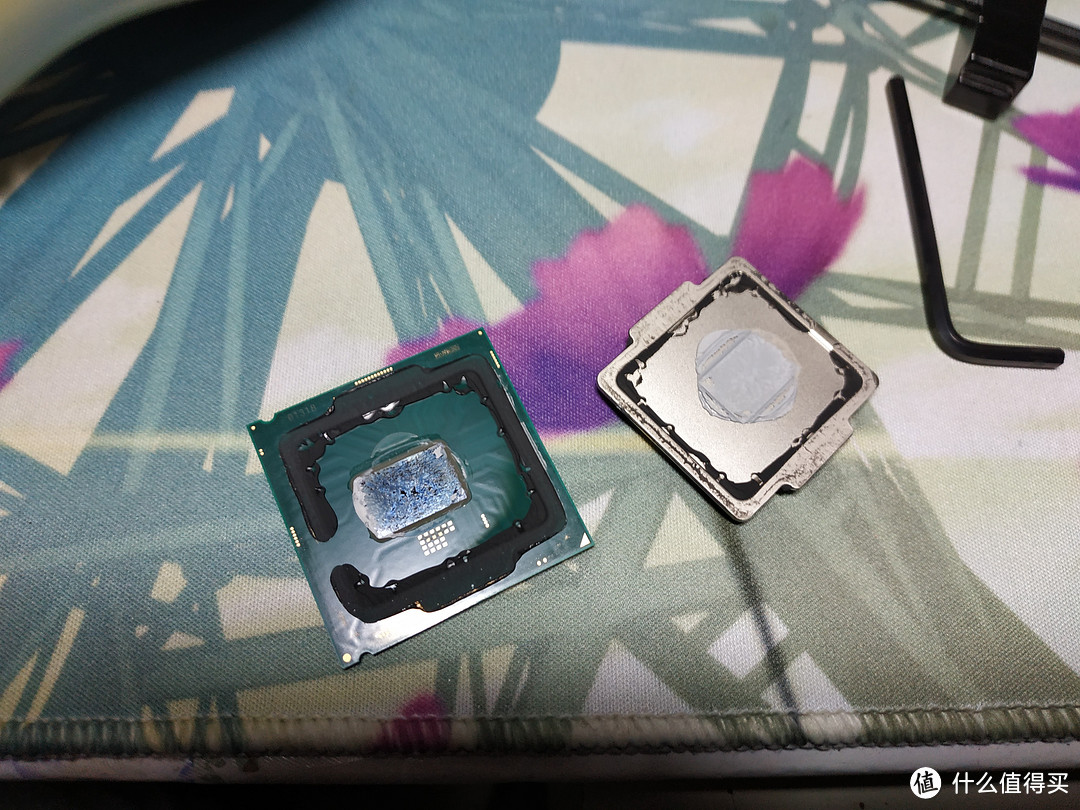

开盖换液金
注意事项
① 开盖前注意基板与开盖器接触面是否有异物
② 开盖时加热
③ 使用绿油绝缘
④ 液金只需很少
⑤ 使用棉签涂均匀
⑥ 上盖时先将基板放在主板上,在盖上涂好硅胶后直接盖到位,然后将扣具扣好,不要等硅胶干
开盖后温度下降20度左右,AIDA64测试FPU62度
二.主板
华擎妖板10相供电,双BIOS,以后魔改上8,9代
有时BIOS会卡死,等待数秒便可操作
三.散热
使用乔斯伯HP625搭配爱国者XB12同轴对转风扇,使用胶带改变风向,注意热管末端位置超过主板边缘
底面为铜片镀镍焊接热管,可以使用液金。
四.内存
测试开机使用最高2940,16-16-16-38,平常还是默频用
五.显卡
这个卡长21cm,8pin供电在PCB上汇流,只需接6pin或4PIN即可
延长线注意使用带外接供电型,PCIE规范设计仅使用4根12v供电,显卡总计所需PCIE电流为5A以上,无需特别屏蔽,建议使用PCIE2.0增加稳定性

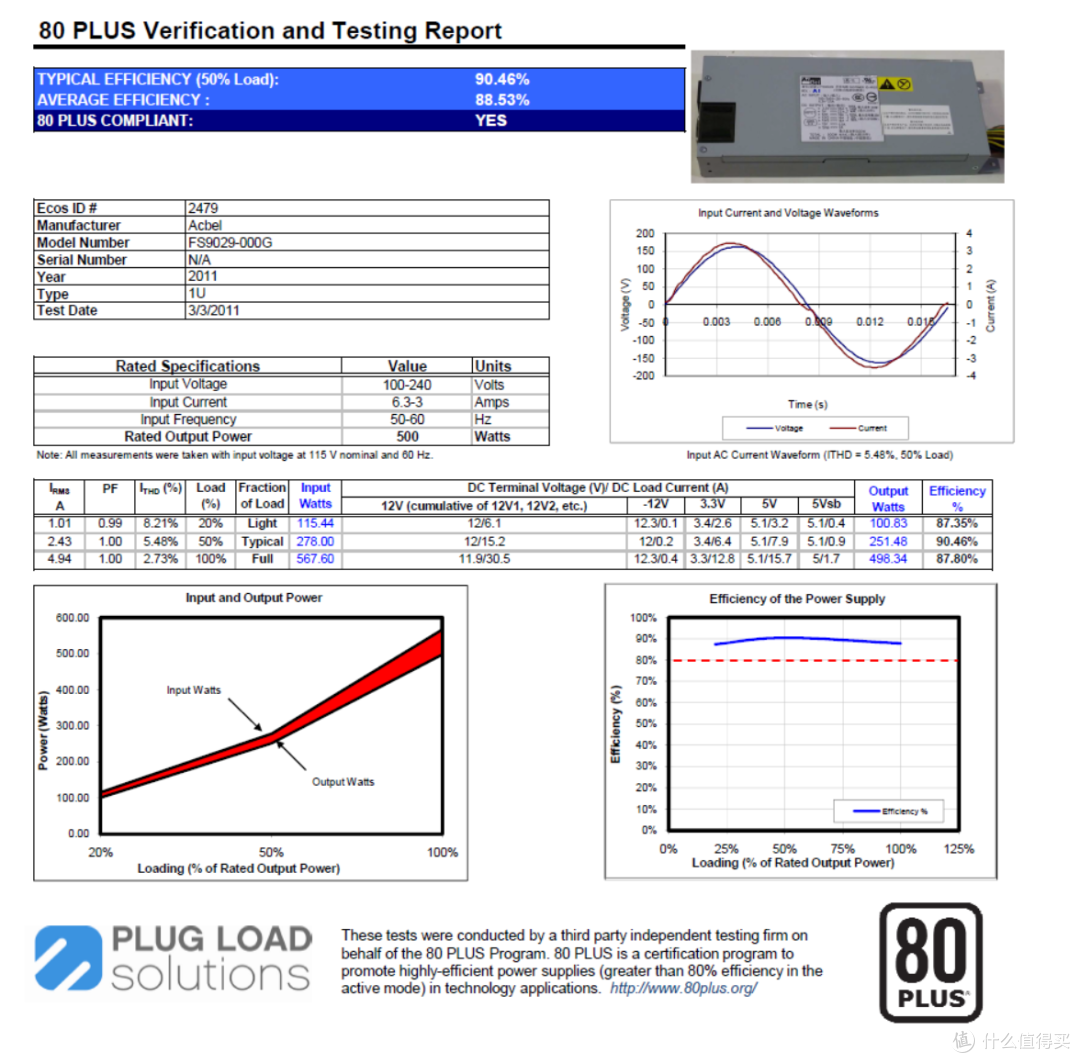

六.电源
此电源为1U服务器电源,价格1毛1w,原装风扇为双滚珠1.3w转风扇,使用电压转速调节
更换为建准磁悬浮风扇1.1w,带有PWM调速,可以使用主板,电源双调节,风向为吹气,在最后一级散热片上增强散热降低转速。
此电源ATX电源线极短,可以不用改ATX线直接使用,其余线材简易改造即可。
改出线方式为左侧。
电源效率很高,在150w以下可以将风扇控制在2000转即可,实测整机满载也就280w
七.硬盘
SM963
三星MLC企业级SSD,带完整断电保护,全容量不掉速
虽然估计是清零盘,但是店家带三年保修,日常使用也还行
做好定期备份

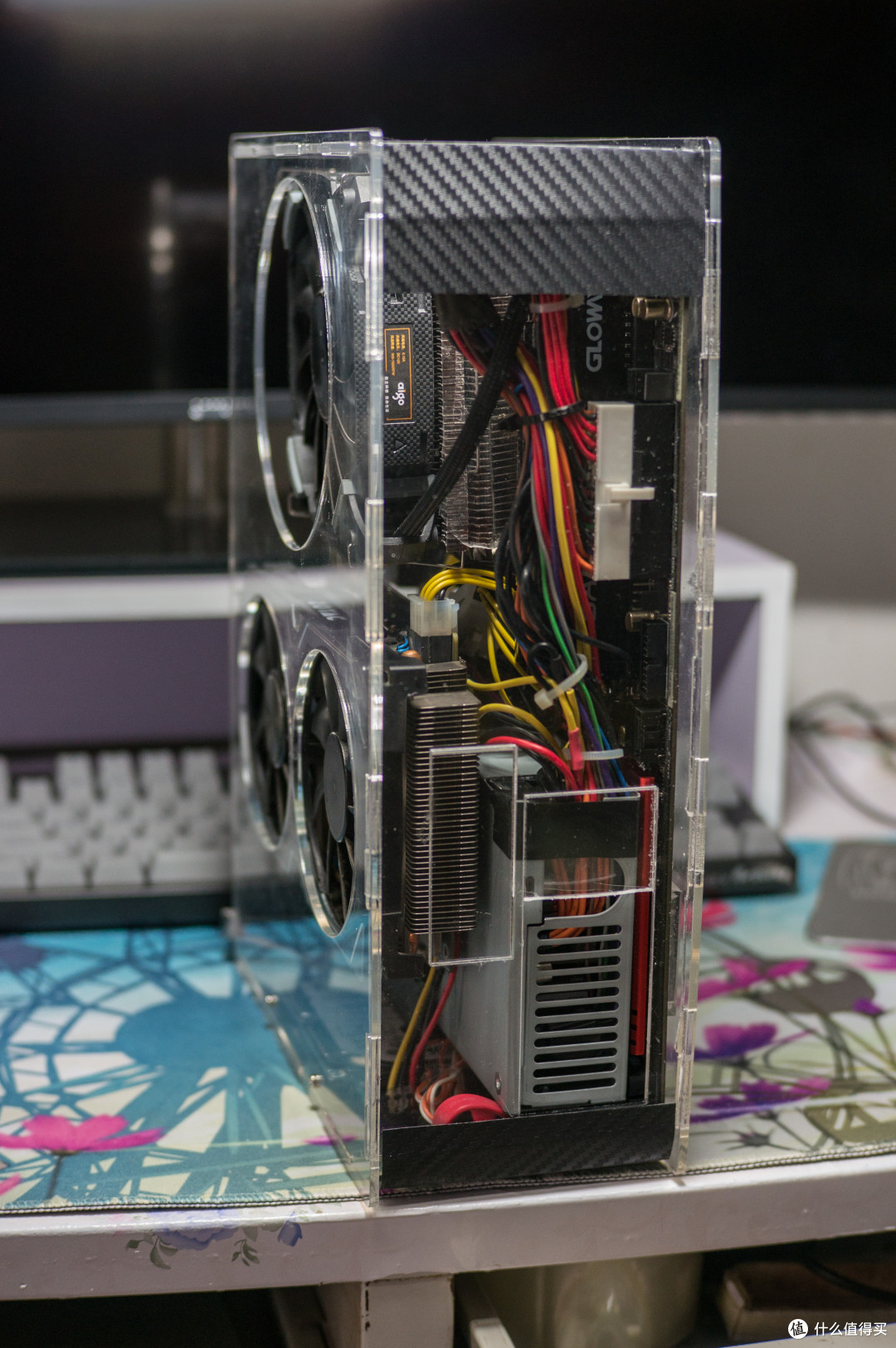

九.机箱
得益于电源的小体积,和显卡延长线,大幅提高了机箱的空间利用率
整机尺寸为32*22.6*10cm
① 使用拼插结构,比直接使用亚克力粘接大幅提高了强度和刚度
② 3mm亚克力板实际为2.8mm,激光切缝线宽为0.2mm,注意尺寸
③ 因主板背面螺丝凸起及散热器体积过大,建议在这些地方开孔
④ 由于以上原因,照成实际装配时上下面板均为过盈配合
⑤ 显卡本来设计有支撑,后发现可以依靠电源和正面板及延长线的尺寸将显卡完全固定,电源同理
⑥ 使用3mm亚克力板,价格便宜(40包邮)
最后来几张桌面照
