我最贵的蓝牙音箱,JBL STV350回音壁断联维修
起源
好吧,我又来了。继昨天的"自修爱普生投影仪TW6200"。对我这小黄鱼淘来的回音壁忍无可忍了,一部电影都看不完,它就总是来来回回不出声,但是低音炮是始终又声音了。
这次这个是从一个MM手上接过来的,MM说不开机了,通电没反应。我天生比较信任妹子,啥也不说了,贪小便宜的心理,问了一句能优惠么?MM好爽快,直接又优惠了20,相比下来,我就是菜市场的大妈了。 鄙视自己的穷。
一修
电子垃圾靠赌,不要高估自己的能力。再一次给MM点赞,包邮还发的最优秀的那家快递,前一天发货,第二天傍晚就送过来了。还是老路子,通电测试一把先。电表显示有待机电流,按开机键无反应,按任何键都无反应,看来不是烧了保险之类那么简单的问题了。拆就一个字,还是老路子,望闻切问。
MM又骗我了 ,她说没拆修过。我看又被拆过了,修倒是没修。到处都是撬痕,而且螺丝也上得松松垮垮,有两个干脆就掉下来了。
额,JBL这款回音壁有4个中音、2个高音喇叭。你看到的这是一边的。
自己看,8欧的中音,不知道谁家的
好多螺丝啊,提示下,这箱子根本不用撬,刚才跑路的螺丝也找到了…… 密封性特别好,所有边缝都贴了隔音棉。做工自然不用说,冇得挑,价格摆在那里。
拆也拆了,言归正传,咱得找到病因。等我把上面那些螺丝全拧下来后,发现一根排线居然没插(蓝色线头那根,连接按键板的)。意不意外,惊不惊喜…… 就这么low么……一休哥?手残党?这么大意的,莫非是MM的大作?
转折
显然,楼猪每次接到的货都没那么简单,小黄鱼的水如果这么肤浅,也不叫小黄鱼了。一开始放了几首歌,试听了低音非常震撼,全靠主图左侧那个6.5寸大炮。等我放《变形金刚》给小朋友看时,问题来了,就是最上面说的,一段时间后,主箱体声音断断续续,留着低音炮在顶着,这么苟的主箱大家可不要学 这个问题每次差不多要放个吧小时才出现,我就忍到了今天。
二进宫
一想到那么多螺丝,而且好多隔音棉,我就不想动。昨晚追剧,实在婶可忍,叔不可忍,今天又把它搬出来拆了。

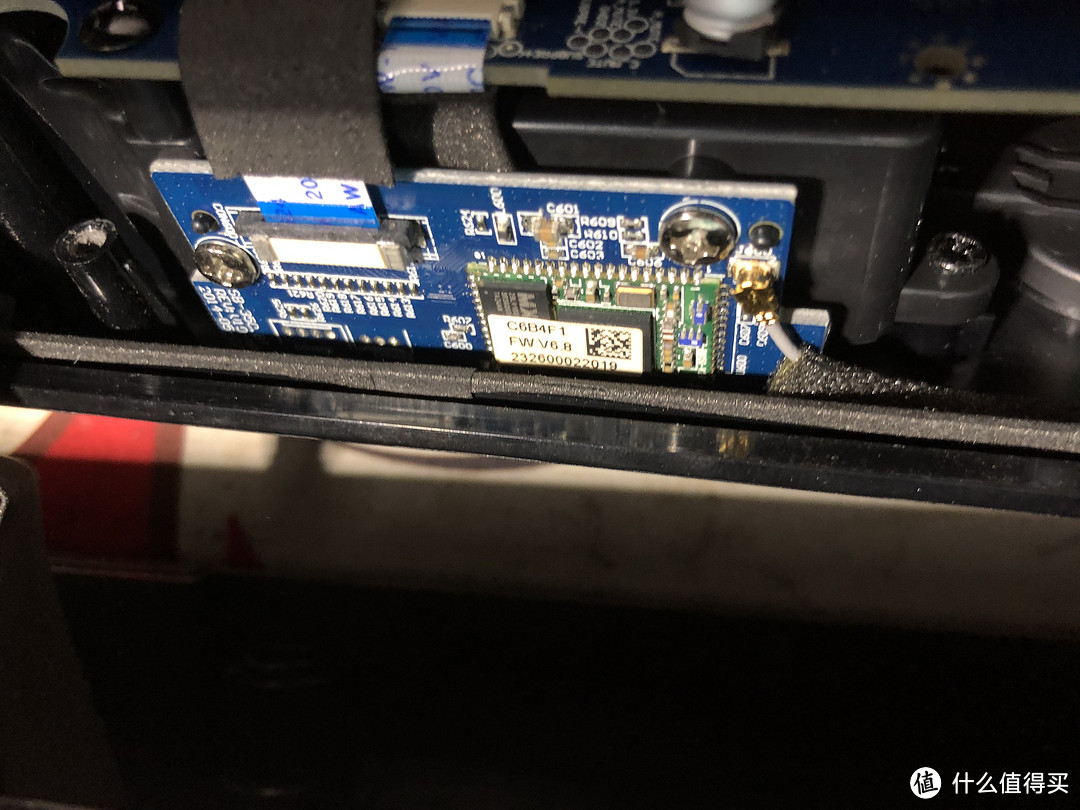

根据经验,初步分析下,各位看官其实也可以先暂停猜测下是啥问题。我觉得是散热问题,上面说过了,这箱子密封性特别好,还记得我第一次拆修时,只看到薄薄的一片散热片。芯片发热触发内部保护,就罢工,几秒后,温度下去了,它又开始工作,于是就出现了主箱断断续续失声。低音炮是2.4G送过去,内置功放电路的,所以可以断定蓝牙没问题,问题一定在功放部分。

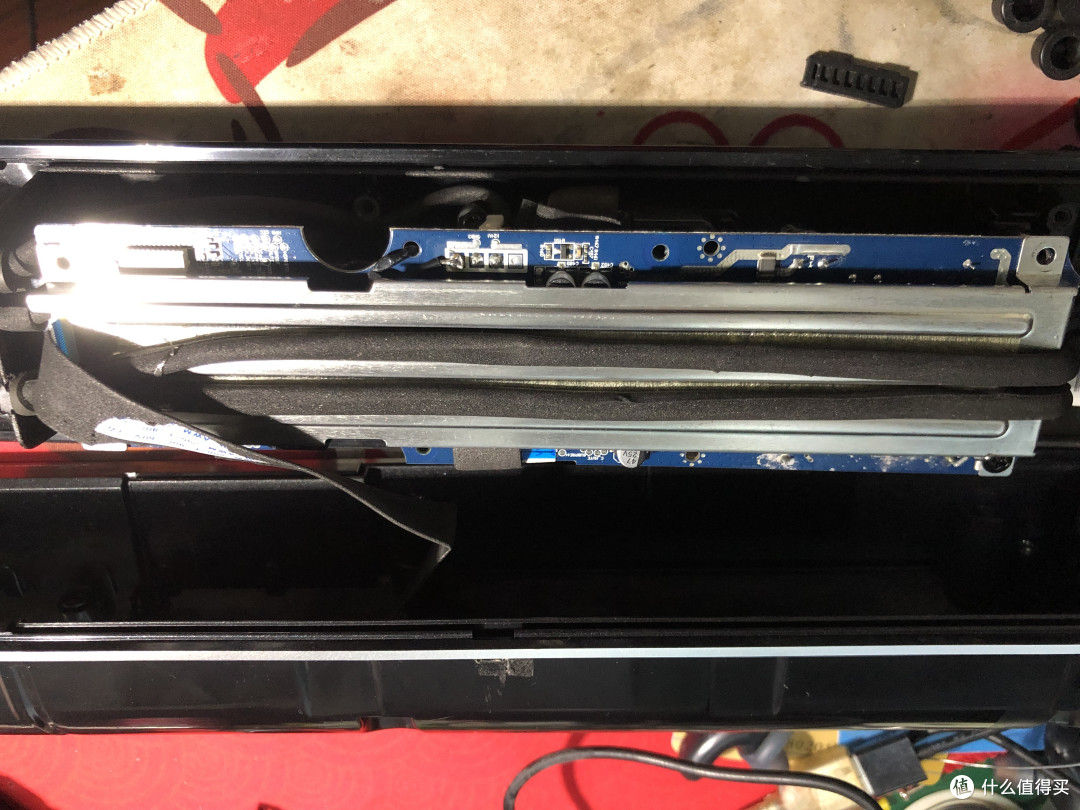

这是功放部分,我说的散热片就是上面那块大金属,后来仔细看,它并不是散热的,是屏蔽罩,卧槽
整个主箱,就上面那些板子,1000多的话,我也不知道值不值……反正我收的价格是值得的……
好吧,既然分析是功放部分问题,给他通上电,一边听歌一边找问题。6mm风嘴,250度,对着数字功放部分吹,这板子有两块数字功放芯片,图片好像看不清楚型号(TPA3118)
吹到上面那块片子附近时,问题重现了。看来毛病就在这了 不过这样还不能确认到底是谁惹的祸,这块芯片在下面,我又不想拆它了,直接在缝隙里干了。没事儿,换武器
看到这个了么?专业飞线尖头烙铁嘴,一个一个烫,当我烫到一个0805的MLCC时,瞬间就哑了。你看,我又捡到一个宝了……垃圾佬称谓当之无愧
处理手法就是补焊,补焊不成就只能换,就一个小电容而已
总结
到我发文为止,已经连续播了2个多小时了,也就是我写了差不多那么久了。各位看官,码字不易,求个赞~
送手痒的值友一句话,胆大心细,你也能成为垃圾佬~
