琢美 砂带机 1731 开箱组装 实录

近来逛小黄鱼，偶然发现一台琢美的早古的设备。本来很是好奇，可是对方售价也不是很贵，于是要求包邮给收了回来。这是一台琢美早期的砂带 + 砂轮机，买下以后查了一下，国外也有，但是是110V的。很幸运这台是220V的，拿回来直接插就能用。

设备寄过来的过程中，我也开始翻查资料，看看这个设备的配套耗材。因为卖家的照片上不提供砂带纸。查到这款设备使用的是30英寸长，1英寸宽的砂带纸，对比转换一下就是762 x 25MM规格的砂带纸。网上下单买了一套，结果还买错了，赶紧退了再买正确的尺寸。

机器到手赶紧打开。

机器到手时候开箱的样子

卖家很贴心，将能拆下的附件和说明书用一个小盒子装在一起。

贴心的卖家

机器到手看到上面是琢美的铭牌，型号是1731的。但是风格不是近期的蓝灰黑风格，而是早期的黑红风格。

机身铭牌

型号是1731砂带机一型，230V工作电压，180瓦功率。 中国台湾产，很明显的贴牌风格。

后期查了一下，这个机器大概是93年的机器。

电机参数铭牌

机器的右边是砂轮，能看到后面的金属盘。

电动砂盘

全金属的支架臂，上面的琢美Logo贴上去的。

全金属的支架臂

耗材参数，很贴心。都直接标在机身上了。

762 x 25.4MM规格 的砂带纸， 5英寸的砂纸盘，这里标的是127MM规格。查了一下，只有老式的砂纸盘还是使用这种金属盘+胶水贴砂纸的方式。目前都已经更换成双面胶或者胶水加魔术贴的方式。5英寸的砂纸盘都是植绒背面，更换起来也是方便得很。

机身上印的耗材参数

机身左侧全景。还有一个金属支架防止打磨的时候磨到金属臂，用一个金属支架把砂纸撑出来。

底部的大圆孔是接吸尘器管子的。

左侧全景

右侧全景。虽然是二手的但是砂盘好像没什么使用痕迹。

右侧全景

强壮的金属臂，这个位置小螺母是对砂带进行微调的。

砂带微调小螺母

再电机开关下面有一根管子。是将另外一侧的粉尘吸附的。

左侧到右侧的粉尘吸收管

整个底部也是一块金属板，通过螺丝将所有部件整装起来。有四个橡胶垫脚避震。

机身底部

把机械臂顶部的一个手拧螺丝松了，就可以将左侧整个盖板拿下。

左侧盖板

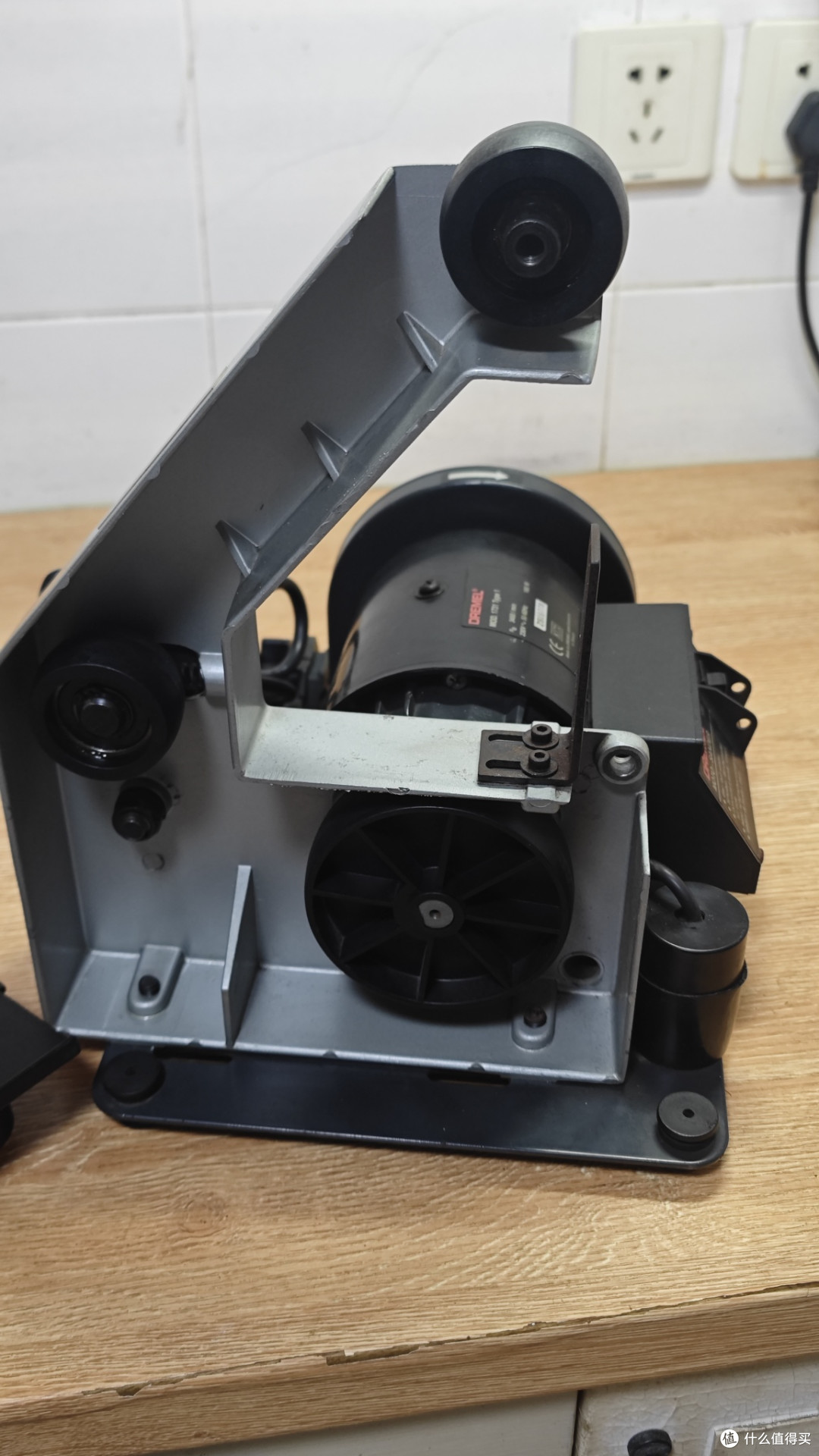

金属臂内部结构，有两个滚轮。拿到时转了下不是很顺畅，加了点油，好很多了。

下面的大转轮和电机直连。

金属臂内部

发现左侧外壳有一个放金属内六角扳手的地方。但是估计是卖家掉了，这个有没有也无所谓，自己配一个也不会很贵。

内六角扳手的卡口位

电源线插口，很明显的欧标线。可能不能适配现在的国标插座了。如果使用国标插座需要换线，或者用转换头。

欧标的电源线接口

在其他东西上机之前先试一下机器，插电以后通电声音很轻，看来轴承还是可以的。

空机通电试机

拿来购买的砂纸带准备安装。

762MM长的砂纸带

慢慢卡进去，尺寸还是很准确的。

装上砂纸带

然后把卖家给的配件都一一安装起来。桌面上摊了一大堆。

砂纸机的配件

设备还带详细的说明书，按照说明书装配就是了。
早期的说明书好详细，连拆机图都给了，感觉有点像早年IBM的Thinkpad的拆机手册。

说明书上的安装手册

第一个是把左侧盖板盖上，这个时候如果需要打磨带弧度的材料这里可以直接处理。

顶部可以打磨带弧度的材料

如果不打磨的话，就可以把这个塑料罩盖上。把手工螺母稍微松下就能把塑料罩卡上。
这个透明的塑料罩有点发黄，但是考虑到这是93年的设备。我想想还是原谅它了。那时候我们即使买的CD壳子到现在也避免不了发黄的命运。

顶部的透明塑料罩

发现砂盘左侧的金属罩有点生锈。由于不清楚是白色还是黑色的底漆，反正没啥大影响，随他去吧。

砂轮罩有点生锈

可以把这个平台拧上。

接上砂轮打磨平台。

胶木的手拧手柄外加胶木的卡轮，充满了年代感。这里可以调整平台的倾斜度。

平台倾斜度调节

整体可以调节成正负45°的样子。

角度调节

往下调节可能会压到桌面的。

尝试向下调节倾斜度。

这个小附件是在平台上的角度做调节的。也可以按照既定角度调节固定，譬如打磨45°角的木框。

砂轮平台上的角度调节小器具

砂带的打磨平台下面有一个六角螺丝的固定孔位。把螺丝穿过，和金属臂固定在一起。

砂带 打磨的金属盘螺丝位

拧紧以后的样子。这个也可以根据倾斜度调节的。

固定好金属盘

微松螺丝，调节这个圆盘的倾斜度。角度都在上面刻好了。这个只能往下，不能往上调节。角度大了以后需要调节下面的一字螺丝把那条缝给补上。

沙袋打磨盘只能往下调节

好了，全部安装完毕。

全部安装完毕

开机试一下吧。

都安装好了试机

感觉声音有点吵，没有之前不上砂带时候那么安静。是因为砂带还是因为两个轴承的原因？

最近老头子还在折腾，我把我小鹰锯给他用了。这个砂带砂盘机应该是折腾各种木材的好帮手，等我把金属盘上砂盘换成魔术贴+植绒片砂纸给他送去，应该会比手工打磨好很多。

回头想想，95年的时候可能我们国内这类的工具还是非常少的。但是这款设备居然是和琢美6000砂纸机同时代的产品（95-99年左右），这个是对原始材料加工打磨，6000则是对已安装的物件（譬如桌椅）进行打磨。

好了，希望各自还是能找到各自趁手的工具做出自己喜欢的物件。
