突破物理极限！3D X-DRAM技术竞速：三星垂直堆叠对决NEO无电容黑科技

随着人工智能和大数据需求的激增，传统DRAM技术逐渐逼近物理极限。为解决电容器体积限制和制程微缩难题，全球半导体巨头正将目光投向三维堆叠技术，一场围绕3D DRAM的产业竞速悄然展开。

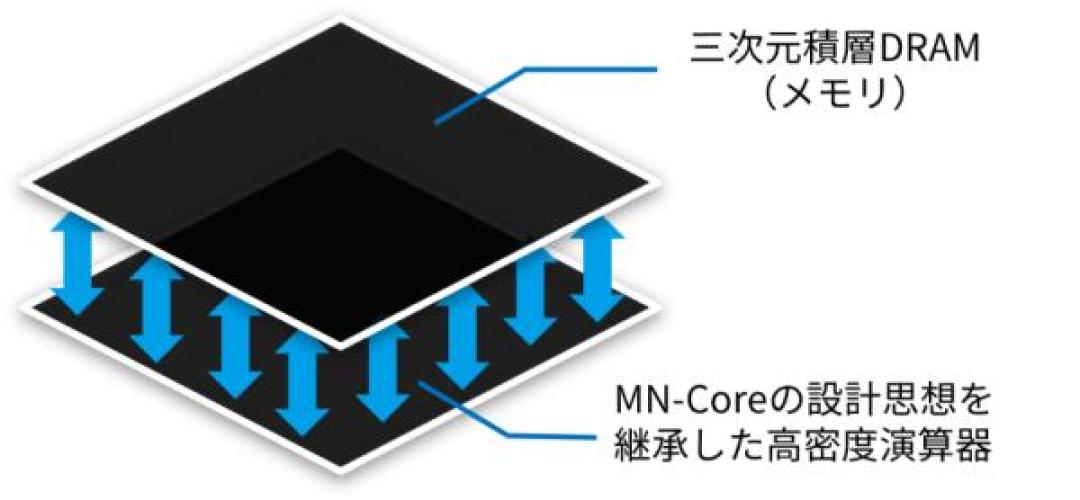

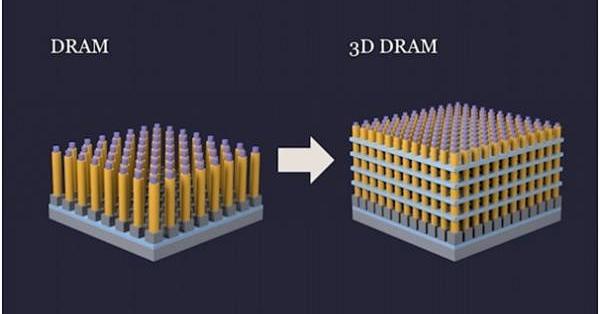

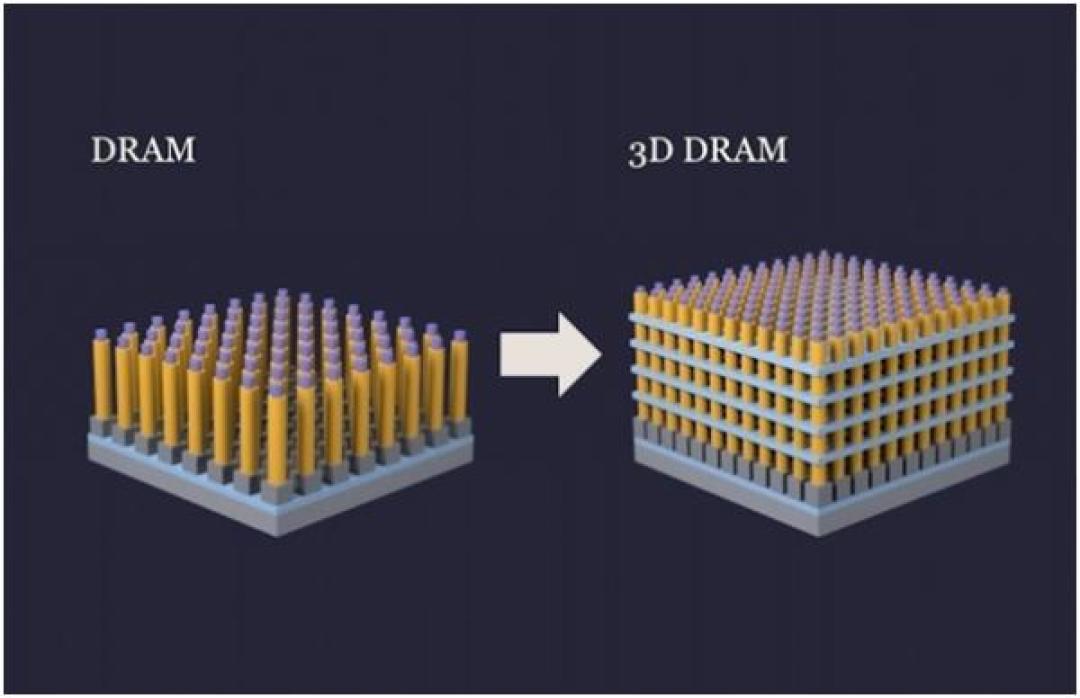

在传统DRAM架构中，垂直电容器导致的层间厚度问题严重制约堆叠效率。三星电子率先提出垂直通道晶体管（VCT）技术，通过将晶体管垂直排列使单元面积缩小30%，并计划2025年推出4F²架构样品。该方案需要突破铁电材料研发和超高精度蚀刻工艺，预计2027-2028年实现量产。韩国科学技术院的研究显示，采用铪锆氧化物（HZO）材料可优化电荷存储性能，为3D堆叠提供新思路。

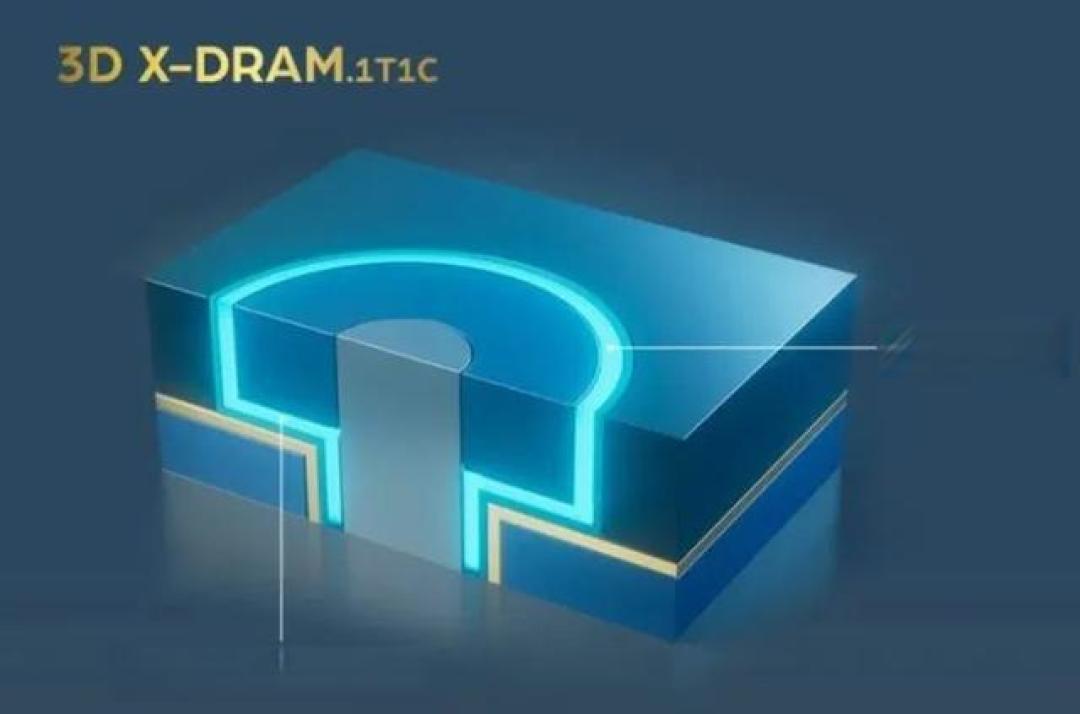

初创企业NEO Semiconductor另辟蹊径，推出1T1C（单晶体管单电容）和3T0C（三晶体管零电容）两种颠覆性设计。其中，3T0C架构完全摒弃电容器，利用氧化铟镓锌（IGZO）晶体管特性实现电荷存储，模拟测试显示其存储密度可达现有DRAM的10倍，单模块容量突破64GB。该公司独创的浮体单元技术融合3D NAND堆叠工艺，通过TCAD模拟验证了10纳秒读写速度和450秒数据保持能力，计划2025年完成概念验证晶圆制造。尽管业界对无电容器设计的可靠性存疑，但NEO声称其混合键合技术可将带宽提升16倍，为AI芯片提供新的存储解决方案。

在技术路线分化背后，各厂商正加速布局专利护城河。SK海力士披露的五层堆叠原型良率达56.1%，其垂直栅极（VG）技术通过优化EUV光刻工艺降低成本；美光已申请30余项3D DRAM专利，侧重晶体管与电容器形态创新；中国台湾研究院与旺宏电子合作开发的IGZO双晶体管架构，则通过一次性蚀刻工艺降低3D堆叠复杂度。值得关注的是，泛林集团提出的水平电容器方案虽尚处理论阶段，但其设想的30nm临界尺寸蚀刻技术已引发行业对新型加工设备的期待。

作为3D DRAM的前哨战，高带宽内存（HBM）的演进揭示着技术趋势。当前HBM通过TSV硅通孔实现芯片堆叠，三星的HBM3E带宽已达1.2TB/s，但本质上仍属2.5D封装。业界预测，真正的单片3D DRAM商业化后，HBM性能将迎来质的飞跃。不过，散热管理和信号完整性仍是横亘在3D堆叠前的关键障碍，三星的阶梯式连接结构与NEO的内部通孔方案各展所长，未来技术融合可能催生新架构。

在这场存储革命中，保守与创新持续博弈。尽管三星、美光等巨头仍以渐进式改良为主，但NEO等创新企业的激进方案正在动摇传统技术路径。行业分析师指出，3D DRAM的最终形态可能呈现多元格局——电容器方案在成熟制程保持成本优势，而无电容器设计将在高性能计算领域开辟新赛道。随着2026年多个概念验证产品面世，存储产业的3D化转型即将进入实质性阶段，这场关乎万亿市场规模的技术卡位战，胜负或许在未来五年初见分晓。
