英特尔突破散热瓶颈：新方法让“超大型”芯片封装更简单更便宜

英特尔晶圆代工团队近期在一篇研究论文中披露，他们开发出一种全新的“解耦式散热器组装方法”，能够简化先进封装芯片的制造流程，同时显著降低成本并提升散热性能。该方案被认为是实现“超大型”先进封装芯片（面积超过7000平方毫米）的关键一步。

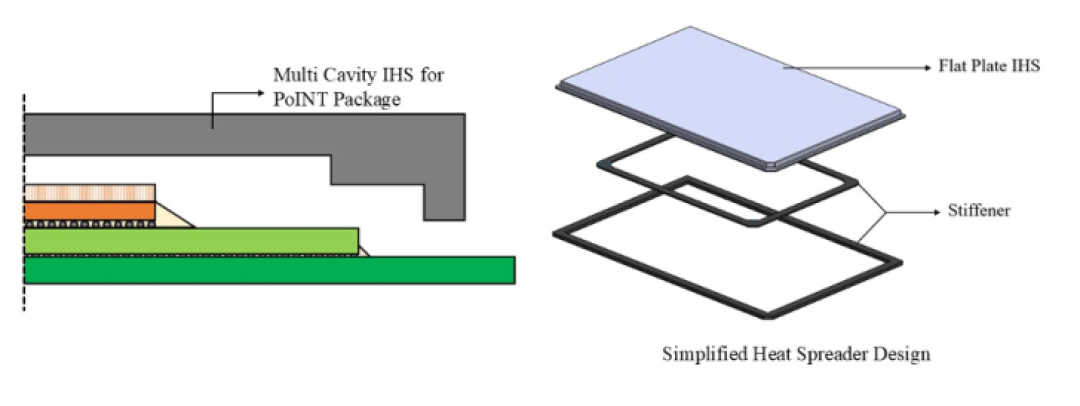

传统的高性能芯片散热器通常为一体式金属结构，需要复杂的机械加工才能适配多芯片堆叠设计。这不仅增加制造成本，也限制了封装尺寸的进一步扩展。而英特尔的新方法则将复杂的一体式散热片分解为多个简单部件，如平板与加强筋（Stiffener），再通过标准的封装线进行组装。

这种“解耦式”设计带来了显著优势：可将封装翘曲降低30%，热界面材料空隙减少25%，共面性提升约7%，让芯片表面在高温下依然保持平整。更重要的是，新方案可使用传统冲压工艺完成制造，无需昂贵的数控加工设备，从而显著减少生产成本和供应延迟。

研究还指出，这项工艺可为未来的高功率芯片带来更高的散热效率，尤其适用于采用多芯片堆叠和3D封装结构的先进芯片。英特尔正在探索将此技术扩展到更高导热金属复合材料散热器，以及与液冷系统的结合，以支持新一代AI与高性能计算产品。

业内认为，这一突破为英特尔在晶圆代工市场重新赢得竞争力提供了技术支撑。随着18A与14A工艺节点的推进，这种高效散热封装技术有望成为英特尔在高性能计算领域的关键卖点。
