不发烧胆机DIY 篇二:造型设计简单紧凑 兼顾功能与成本
上次提到,想做一个长条形的胆机,板子、R牛、音箱都买好了,原型机用亚克力板搭好了,板子130多,R牛60,接插件等杂七杂八加起来也就50块钱吧,上电播放也没什么问题,开始设计最终的造型。
首选成品壳体失败
其实基本形态都已经确定了,就是这样的长条形,本打算买个成品的铸铝盒改造,奈何最接近的尺寸只差一点点。
还是要自己做,自己花钱做一套铝壳可不便宜,虽然东西不大,但挺复杂。
受奥睿科产品启发
后来偶然间看到这个产品,深受启发,不如就做成这样叠层的形式,这样就不是做盒子了,只是对铝板进行平面加工,而且多层结构也利于散热。
大胆开做
虽然有了想法,但也挺忐忑,毕竟从来没见过这样的胆机,就试着画一下吧。

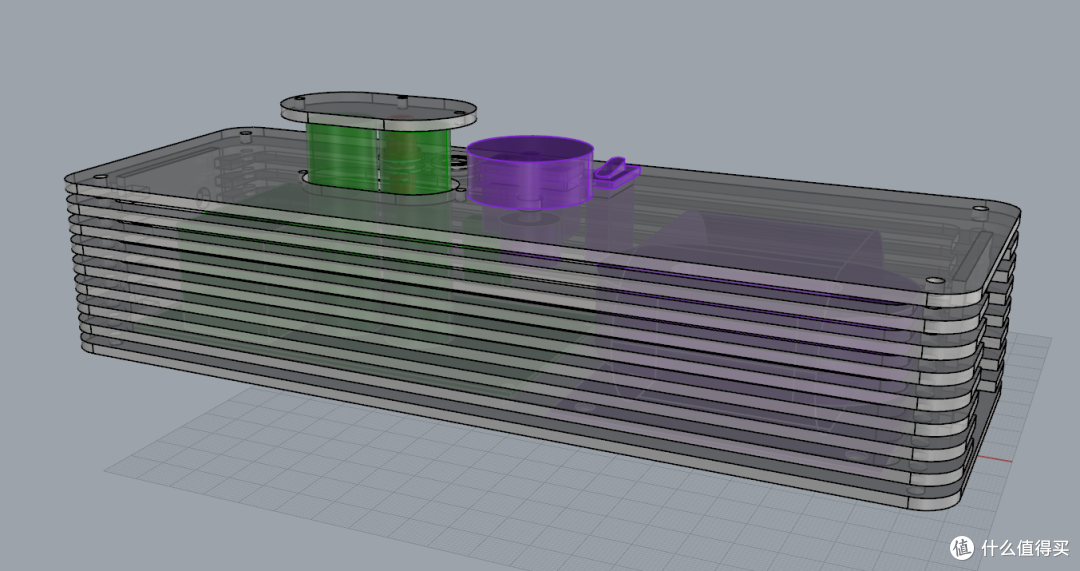

有了草模,看着感觉还行,功能上没什么干涉,主要是外观了。其实做成这样外观也无法改变太多了,只要质感好,各个细节位置合理,就算可以了。

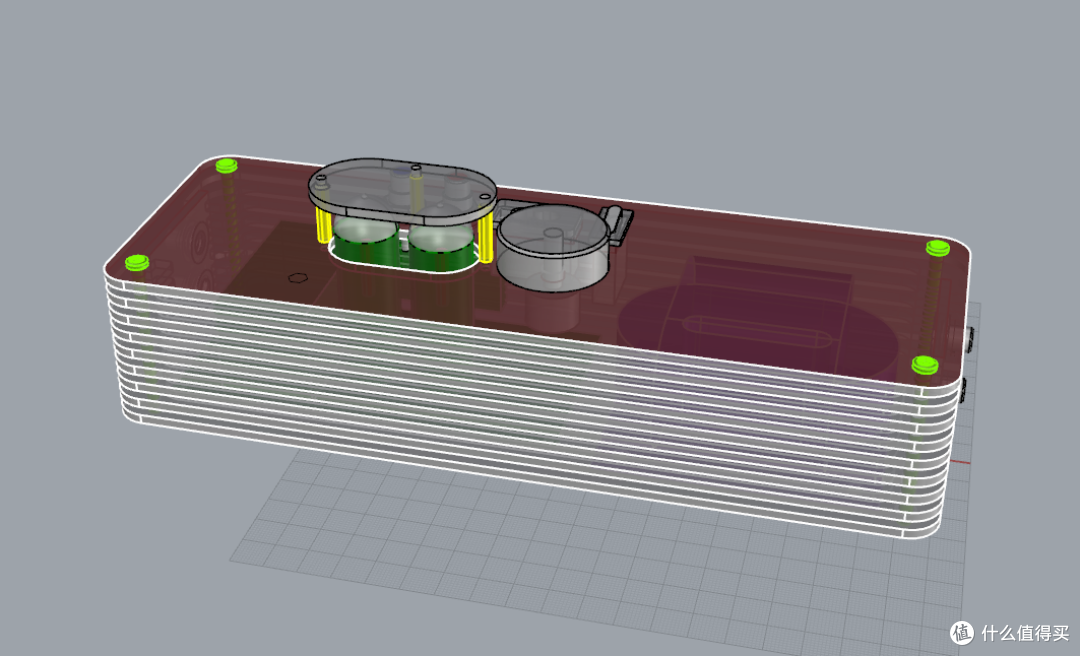

完善一下细节,渲染一下还算行,整体就是这样的效果了。最满意的还是尺寸,255长90宽,主体高度52,上面突出的电子管做个保护架,电位器旋钮也改到顶端做大一些。两组输出口改到两侧,接音箱方便一些。
拆图打样
将这些薄片结构拆出来平铺,准备打样做一下,稳妥起见,还是不敢贸然用铝板做,先用亚克力板打样拼装试试。
亚克力加工还是用这家,我感觉最便宜的,3mm透明板做这些还是25包邮,感觉真不错。
组装验证

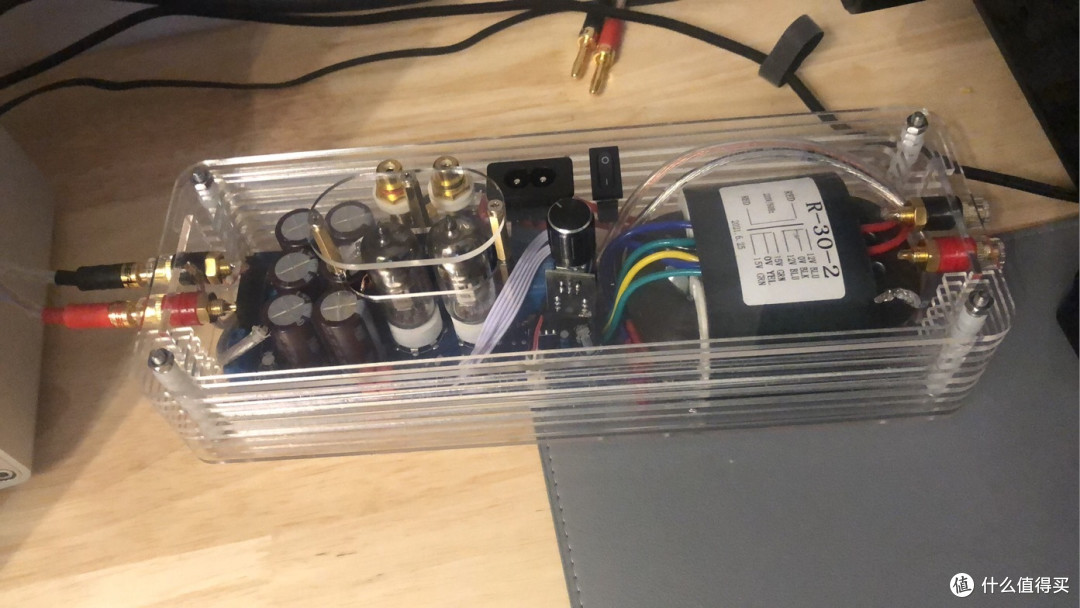

组装之后确实发现了一些小问题需要修正,比如电子管伸出的窗口有点偏,不居中,电源母口有点松等等。
等等打样的同时,也在采购其他的一些附件,比如电位器引出,选择带板子的封闭电位器,四角长螺丝贯穿,中间加成品的尼龙套。
这一阶段也就花了三十多块钱,感觉没什么大问题,基本离成品越来越近了,下一步是寻找便宜合适的铝板加工,同时再选配合适的小件。
总结
做到这里感觉有些信心了,基本没什么大问题,只是材料换成铝板就可以了,整体造型体积都可以,和铝合金的小音箱也很搭配。下周就会收到铝板外壳的定制成品了,组装之后什么样?敬请期待。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
