#原创新人#没有条件创造条件也要上：精装房也玩有线网络布局和智能家居

2017年，终于拿到了新房的钥匙。买房时为了省事，选择了精装房。交房以后发现，硬装确实省了很多事。但也带来了不少麻烦。不少之前设想的家庭网络布局，局限于开发商提供的电路及网络预留面板，不能方便的实现。作为一名理工男，自然要创造条件，强行开工。。。

户型图

网络篇

一、 网络现状及设计思路

由于是精装房，开发商交房时只做了最基本的网络设置：门口弱电箱光纤接入，客厅、书房、主卧各一个信息点。

首先，放在书房的台式机和NAS毫无疑问要接有线网络的，所以书房至少需要一台交换机/路由器。客厅只有一个接口，却有IPTV、XBOX和SteamLink三个网速需求大户。而且按照电信光猫的默认配置，IPTV用的是单独的接口，这就不可避免会出现抢信息点的情况。

其次，从Wi-Fi覆盖的角度，无论是客厅还是书房的信息点，都不在房子的中间位置，单一路由器的覆盖效果一定会受到影响。而且预留的墙插让Wi-Fi中继的位置也会比较尴尬，加上无线中继的不确定性以及个人对于网速的执念，于是便有了家庭有线全覆盖的想法，让家里尽可能做到有线全覆盖，其中两路IPTV的有线连接确保高清直播或点播的流畅性，各路由器及有网口的设备间直接尽量做到千兆有线连接（这里说尽量，是因为实在不知道开发商在墙里面埋了什么网线，懒得抽出来重新穿，就先对付着。。。），折腾开始。

二、 改造方案

整体连接方案如这张拓扑图所示，使用两台路由器、一台交换机和一组电力猫，基本实现有线覆盖。

网络拓扑图

网络设备全家福，请忽略左上角那一只小米路由器。

a) 弱电箱

电信4口光猫（1千兆+3百兆）：千兆口接华硕主路由器，iTV口接电力猫，用于连接客厅IPTV，另一百兆口接主卧信息点，连接卧室IPTV。让电信师傅将后二者配置为IPTV专用，这样在两台IPTV全部看高清的情况下，也不会影响到正常上网或下载。

华硕AC66U-B1：以前有一台在京东用古董TP-LINK返券399购入的网件R6800，本想用作主路由，然而双11的时候没有抵住低价的诱惑，加之华硕的固件更适合折腾，所以果断入手作为主路由，直连光猫进行拨号，将客厅和书房信息点的网线接入AC66U。目前通过管理端看，同时在线的设备将近30个，网络运行良好，5G接入时迅雷可以跑满200M的下载，局域网内传输速度对无线来说也不错。

华硕（ASUS）RT-AC66U B1 AC双频1750M 低辐射 1GHz双核处理器USB3.0三天线广覆盖智能路由器599元客厅主路由，使用华硕AC66U B1，适合爱折腾的朋友们。京东去购买

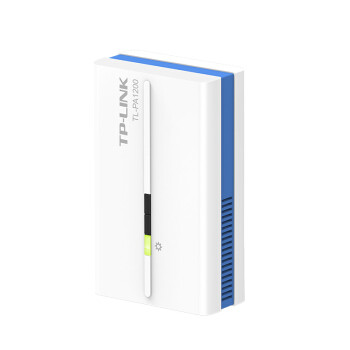

TP-LINK 1200M电力猫：插在弱电箱的插座上，通过电力线传输客厅的IPTV信号。事实证明IPTV完全不卡，可以hold住高清直播与点播。

TP-LINK TL-PA1200套装 1200M 千兆电力线适配器两只装 电力猫穿墙宝 支持IPTV 搭配无线路由器使用289元1200M电力猫，足够对付IPTV的高清传输。京东去购买

b) 客厅

墙插接一只电力猫，与弱电箱那一只配对，接入电信的IPTV机顶盒。

信息点接入一台TP的5口千兆交换机，这样保证客厅的XBOX和SteamLink的体验，也顺手将电视机改成了有线连接。

TP-LINK TL-SG1005M 5口千兆交换机85元有线千兆交换机京东去购买

c) 书房

副路由使用网件R6800。信息点直接接入R6800的LAN口，在6800的配置页面，关闭DHCP，这样就将该路由器配置在交换机模式，从而家里所有的网络设备的IP地址均由华硕主路由分配，所有设备位于同一网段，也就是所有设备可以互相访问，这一点对于家里智能家居的布局比较重要。

美国网件（NETGEAR） R6800 AC1900M双频千兆／低辐射／智能无线路由器538元书房采用R6800作为副路由，完成家庭无线覆盖。京东去购买

副路由网线均插在LAN口

将副路由与主路由配置在同一网段，并关闭DHCP。

d) 卧室

这是最不折腾的一个房间。由于两路IPTV从光猫的两个LAN口接出，拿不准两组电力猫是不是可以在同一个电表内并行传输，也不清楚使用1组电力猫是否会影响IPTV质量，所以干脆卧室的信息点就直接留给了卧室IPTV，卧室的电视使用5G Wi-Fi接入家庭网络。

e) 半自动漫游配置

起初，在SSID的设置上，为了实现移动设备的漫游，我只是将两个路由器的SSID和密码都设置成一样，很快便发现了问题，进家门手机连上了客厅的AC66U，在卧室时由于AC66U仍有微弱信号，尽管一墙之隔就是R6800，却始终无法自动断开，需要手动关-开WI-FI一次才能重新连接。

经过请教度娘和张大妈，通过以下两个思路基本解决了这个问题：

1、保持AC66U的地区为中国大陆，不选择信号更强的Australia，覆盖不到的地方，就交给网件去解决吧。

2、使用华硕固件的“漫游助手“功能，这个功能在路由器的“无线网络”-“专业设置”中，可设置当接入设备的信号强度低于一定dB时，自动断开连接。这样当移动设备远离主路由时，主路由会自动踢掉设备，以让设备连接信号更强的副路由。

华硕漫游助手配置

至此，网络部分的硬件折腾告一段落，至于路由器刷梅林，找电信开公网IP，玩（bai）转（jia）NAS，那都是后话 。总结经验有以下这么三条：

1、 毛坯房装修请务必做好网络设计。根据自己的需求，网口多多益善。客厅请预留至少2个网口，让IPTV和普通数据各行其道互不干扰，各个房间至少预留1个网口。此外强烈建议在户型的相对正中间位置预留插座及网口，这样就可以在条件允许的情况下，用一台路由器覆盖尽可能多的面积。

2、如果使用2台以上的路由器，请尽量选用同一厂家的产品。这次也是在组网的过程中，发现两台以上华硕可以通过固件实现自动漫游功能，这对于拿着手机或pad看视频的同学还是比较能增强体验的。当然，如果有条件，请直接上mesh组网。比如，下面这个。。。

领势（LINKSYS）VELOP AC6600三只装 智能无线路由器 Mesh 网状分布式 WiFi穿墙 三频传输 大户/多层全覆盖2899元VELOP是Linksys为解决家庭网络覆盖而设计的一套解决方案，可以单只作为普通无线路由器使用，也可以成对、成组使用来实现组网覆盖，单台速度AC2200，一对装AC4400，三只装则是AC6600。VELOP支持有线回传，内部搭载高通四核ARM Cortex-A7处理器主频716MHz京东去购买

3、 如果像我一样使用了2台以上不同的路由器，除主路由外，其他路由器的网线请全部插在LAN口，并关闭DHCP。适当调整各路由器的信号强度和覆盖范围，避免在某个区域内有两个信号强度差不多的相同SSID，造成移动设备频繁切换热点导致短暂掉线。

智能家居组网

作为一个MiBoy，最早接触智能家居是在没有床头灯的情况下，用小米智能网关搭配无线开关实现了最简单的无线小夜灯功能。现在看看很基础的手机遥控加无线控制当时玩的不亦乐乎。于是在入住新房之前，就开始关注米家智能全家桶，购买了一大波小零件，兴致勃勃地准备搭建智能家居。主要购买的东西有：

米家多功能网关。这是小米Zigbee通信系列智能设备的核心，用于Zigbee系列产品接入家庭网络。米家无线网关一般放置在家庭比较中间的位置，尽可能的覆盖多一些面积，这样各Zigbee设备就可以通过接入网关来互相通信。

米家多功能网关149元小米Zigbee核心小米官网去购买

搬运自度娘：ZigBee是基于IEEE802.15.4标准的低功耗局域网协议。根据国际标准规定，ZigBee技术是一种短距离、低功耗的无线通信技术。其特点是近距离、低复杂度、自组织、低功耗、低数据速率。主要适合用于自动控制和远程控制领域，可以嵌入各种设备。简而言之，ZigBee就是一种便宜的，低功耗的近距离无线组网通讯技术。ZigBee是一种低速短距离传输的无线网络协议。

由于小米智能家居中的大量无线设备都是靠电池供电，Zigbee的低功耗性可以保证使用年限，同时也避免了蓝牙的连接设备数限制。而且，即使Wi-Fi断开，Zigbee协议的连接也不会中断。（不过家里没Wi-Fi基本就是断点了，那也是歇菜。。。）

米家无线开关。这玩意可以说是个小小神器，与网关Zigbee协议通信，个头小巧，可贴可放，使用方便，有单击、双击、长按三种触发方式，可以控制米家中的大部分设备，玩法多种多样。

米家无线开关39元小巧开关，支持三种触发模式。小米去购买

米家人体传感器、门窗传感器、温湿度传感器。这三个传感器都是Zigbee设备，不同组合可以玩出不同的花样，比如人经过开/关灯，门窗打开自动开启米家智能电器，温度到达指定温度开启空调，等等。现在又出了个新的69的带LED的蓝牙温湿度传感器，但是连接方式是蓝牙，没有蓝牙网关无法实现智能，所以大家各取所需吧。

米家人体传感器59元小米去购买

米家门窗传感器49元小米去购买

米家温湿度传感器49元小米去购买

米家智能插座（基础版），原价59，通过Wi-Fi接入家庭网络。这个没啥好说的，就是通过手机或智能联动控制插座的通断，注意是10A的额定电流，安全起见不要超负荷运行哦。此外还有一个长得瘦一点的Zigbee兄弟版本，区别就在于通信协议。

米家智能插座基础版59元小米官网去购买

小米万能遥控器。就是一个360度的红外线遥控器，通过内部的数据库可以匹配多种家用电器。买回来以后没怎么折腾，一是手机上操作其实还不如遥控器方便。二是这玩意是USB供电的，使用的时候屁股后面拖着一根线，总觉得比较麻烦。

小米万能遥控器79元小米去购买

小米魔方控制器。当时看页面介绍，哇塞，这么个小东西，支持6种操作模式。摇一摇，翻一翻，都有不同的智能动作。买回来以后，新鲜劲过了以后就一直吃灰。6个动作难记忆不说，还特容易误操作。擦个桌子碰了一下，灯开了 。总之是个比较鸡肋的产品，而且。。官网已经下架。

好价小米（MI）小米魔方控制器 白色 联动小米智能产品 6 种动作操控 高品质精巧设计49元值友爆料原文：历史低价满50-30推广| 值0 评论3 收藏4去购买

Yeelight LED智能灯泡（白光版）。在智能灯控上，最初想用米家生态链的Aqara墙壁开关来实现对于灯的智能，但由于开发商交房时没有在开关中预留零线，无法使用零火版开关，使用单火版开关又比较担心“鬼火”问题，所以只能退而求其次，选择Yeelight智能灯泡来实现灯的智能。这个灯泡是标准的E27螺纹接口，可以装在原来的灯上，Wi-Fi连接。但是个头有点大，买之前最好考虑下原先的灯座是否有空间容纳这个灯泡。再有就是如果希望实现智能，这个灯的开关需要保持通电状态，以维持Wi-Fi连接。话说当时买的时候这灯泡还有59的白光版，现在只有99的彩光版了，相信我，多的那40块钱，你极大概率只可能在装上灯泡的2分钟内用到 。这样的灯泡，我买了6只，分别在餐厅和走廊组成了两组灯组，这样就可以一次性控制组内灯泡的开关以及亮度。

Yeelight LED智能灯泡99元小米官网去购买

关于以上这些智能设备，列了个下表供大家参考。

有了这些设备，尝试着做了几组简单的智能场景：

进门开灯。通过米家多功能网关、人体传感器、门窗传感器实现。安装的时候需要注意人体传感器的感应角度以及门窗传感器的安装方式。安装完以后在米家APP配置逻辑：人体传感器五分钟无人移动+大门打开，则灯亮。这样如果是出门，人体传感器会感应到人的经过，第一个条件不满足，不会触发开灯动作。此外，如果不希望白天开灯，还可以加一条“网关感应亮度低”的条件，这样当网关感受到足够的光线时，不会触发开灯的动作。

人体传感器与门窗传感器的位置

进门自动开灯的配置

在这个触发逻辑的基础上，还可以设置很多进阶的动作，比如进门开电视（小米电视或红外遥控器）、开空调（米家空调伴侣）、关窗帘（米家生态链）等等，大家自行发挥。

无人关灯。与开灯对应，在人体传感器感应2分钟无人移动关闭餐厅灯。这样基本餐厅的灯不需要太多人为干涉，可实现智能控制。

走廊灯单开双控。单开双控，顾名思义就是一个开关两处控制。一般家庭装修时偏好将卧室、走廊、楼梯等地安装这类开关。例如卧室门口和床头各一个开关，都可以控制卧室主灯，这样就可以不用关灯了。我的房子在交房时，走廊灯的开关位于走廊中间，无论从哪边开灯，都不是很方便，于是，我将走廊3只YEELIGHT灯泡作为一组，在走廊两端（餐厅和卧室门口）分别使用2个无线开关实现走廊灯组的开关。也就在不用改动电线的情况下实现了单开双控的功能，此外还可通过双击或长按来实现灯的亮度调节。

无线开关控制垃圾处理器。厨房的贝克巴斯垃圾处理器没有自带无线开关功能，配置的气动开关需要在橱柜或门上打孔，多少有点不便。经过咨询客服，该产品可以直接通过通断电来实现启停，于是，用一个无线开关配合小米智能插座搞定。同时，顺带搞定了微波炉的通断电（微波炉的插座设置在橱柜内部插上了就够不着。。。 ），两个智能插座通过一个开关的两种操作方法来实现（短按垃圾处理器，长按微波炉）。

除了这套智能家居设备，家里还有米家各种通过Wi-Fi接入的家用电器。例如万人迷米家扫地机器人，小米空气净化器2，米家IH压力电饭煲，智米直流变频风扇。现在基本是在家呼唤小爱同学来扫个地、开个净化器，开个电视啥的，美滋滋~

以上就是一个张大妈新人2017年的精装房网络加智能家居初步折腾记，第一次在张大妈发文，欢迎大家一起交流家庭组网和智能家居搭建的经验，有啥不妥也请各位大神轻拍。
