工业高清内窥镜

工业高清内窥镜属于无损检测目视检测类核心设备，主要用于在不拆解、不破坏被测工件与装备的前提下，探查工业设备腔体、管道、狭小盲孔等肉眼无法直接观测的内部区域，将内部实景实时输出至显示终端，为设备检修、零部件质量检验、隐患排查提供直观图像依据，广泛服务于各工业领域，有效提升检测效率与缺陷识别准确率。

一、工作基本原理

工业高清内窥镜依托光电数字成像技术完成检测作业。设备前端光学物镜采集被测区域光学影像，由内置微型图像传感器将光信号转化为电信号，信号经线缆传输至主机单元，通过图像处理电路完成降噪、色彩校正、亮度优化等处理，最终将高清画面输出至显示屏，使检测人员直观辨识腔体内部的结构状态、各类细微缺陷，为工况判断提供依据。

二、设备主要结构

整套设备主要由探头、插入管、控制单元、显示终端四大模块构成：

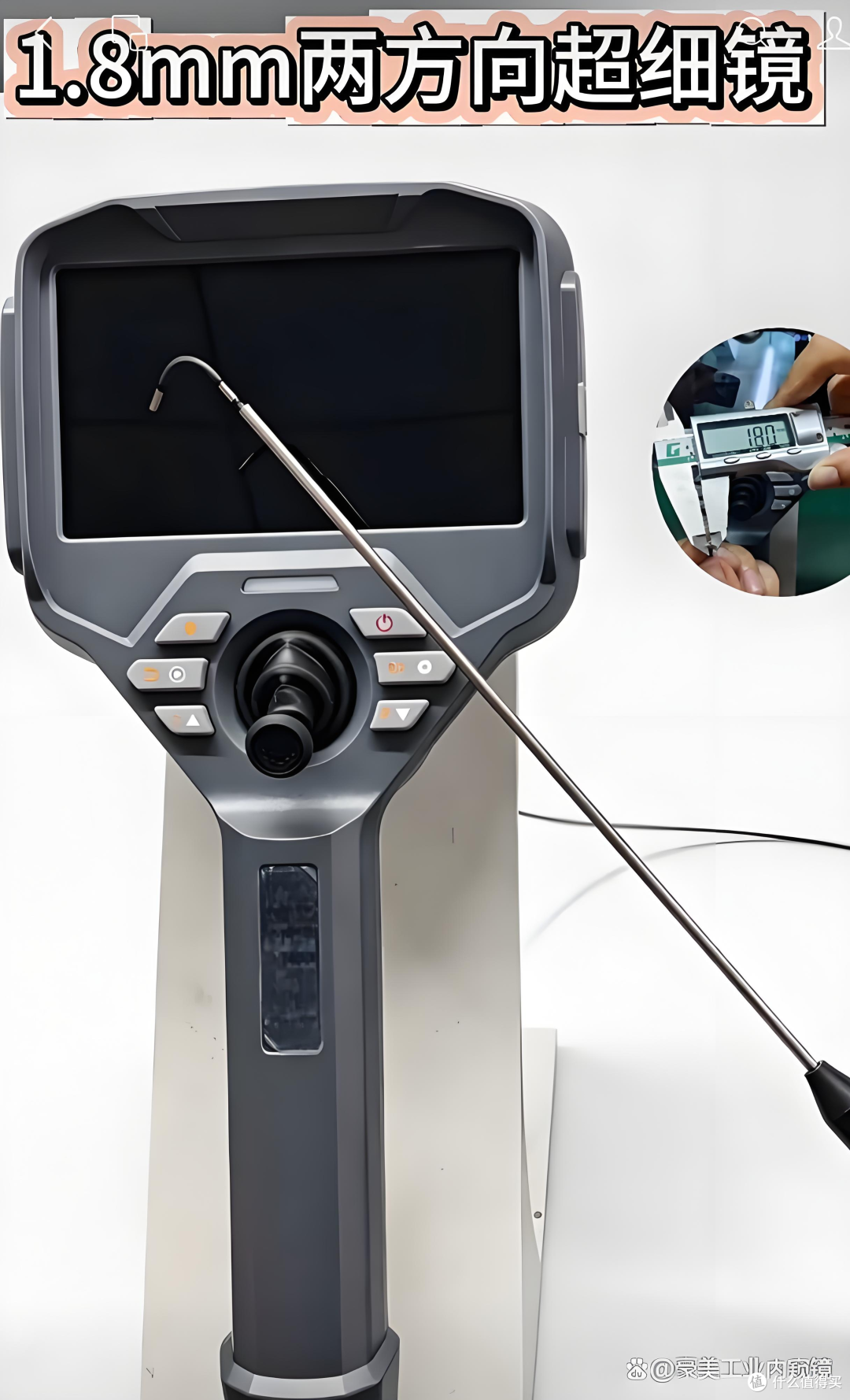

1. 探头：设备前端成像组件，集成光学镜头、图像传感器与照明光源，负责采集目标区域图像，部分型号支持电动转向，实现多角度观测。

2. 插入管：连接探头与控制主机，具备柔性可弯曲特性，部分产品外层做耐磨、耐油、防水防护处理，可穿越弯道、狭小通道进入设备内部开展检测。

3. 控制单元：内置图像处理模块、操作按键与转向驱动机构，可完成图像参数调节、探头导向控制、拍照录像、数据存储等功能。

4. 显示屏：用于实时预览检测画面，回放已保存图片与视频，供检测人员现场研判缺陷。

三、图像质量影响因素

成像效果核心取决于分辨率与照明系统两大要素。更高的图像分辨率可还原更多微观细节，便于识别裂纹、砂眼、毛刺等微小缺陷；设备普遍采用高亮度可调 LED 照明，具备寿命长、功耗低的优势，能够为密闭无光环境提供充足光源。光源的亮度均匀性、色温同样会直接影响画面色彩还原与缺陷辨识效果。

四、主要应用场景

1. 机械制造行业

用于铸件、机加工零部件的内部质量检验，检测深孔、螺纹孔、内腔的加工瑕疵，识别气孔、夹渣、毛刺等加工缺陷，核验工件加工品质是否符合设计技术要求。

2. 能源行业

面向风力发电机组、水轮机、汽轮机、锅炉管道等设备开展运维检测，探查内部叶片、管路的磨损、腐蚀、积垢情况，通过周期性内窥巡检，提前识别潜在故障风险，保障装备连续稳定运行。

3. 航空航天领域

应用于航空发动机孔探检测，在无需拆解整机的条件下检查涡轮叶片、燃烧室等关键部件，查看裂纹、烧蚀、磕碰损伤，缩短设备检修周期，保障装备运行安全。

4. 汽车工业

覆盖汽车制造与售后维修场景，检测发动机缸体、变速箱、后处理系统等密闭腔体内部，快速排查积碳、磨损、异物等故障诱因，提升故障定位与维修作业效率。

5. 建筑与市政工程

对建筑预埋管道、通风管网、给排水管路等隐蔽工程开展检查，识别管壁开裂、内部堵塞、锈蚀老化等隐患，评估管线与建筑结构安全状态。

五、设备选型关键要素

1. 探头直径

探头直径决定可进入的最小空间。小直径探头适配狭窄微孔、细管路检测，但会在一定程度上限制成像性能；大直径探头成像能力更强，但无法进入狭小腔体，需结合被测孔径选择。

2. 插入管长度

决定有效探测深度。长插入管适用于深腔体、长管道检测，但长管线会提升操作操控难度；短管更适合浅层腔体检测，操作更加灵活轻便。

3. 图像分辨率

直接决定画面细节表现。高分辨率可以捕捉微米级细微缺陷，但会相应提高设备采购成本，选型需要结合检测缺陷等级要求，平衡成像性能与成本投入。

4. 照明系统

照明的亮度、调光范围、光线均匀度直接影响暗光、金属反光工况下的成像质量。优先选用亮度多级可调、光照均匀的 LED 光源，适配复杂内部检测环境。

5. 导向控制方式

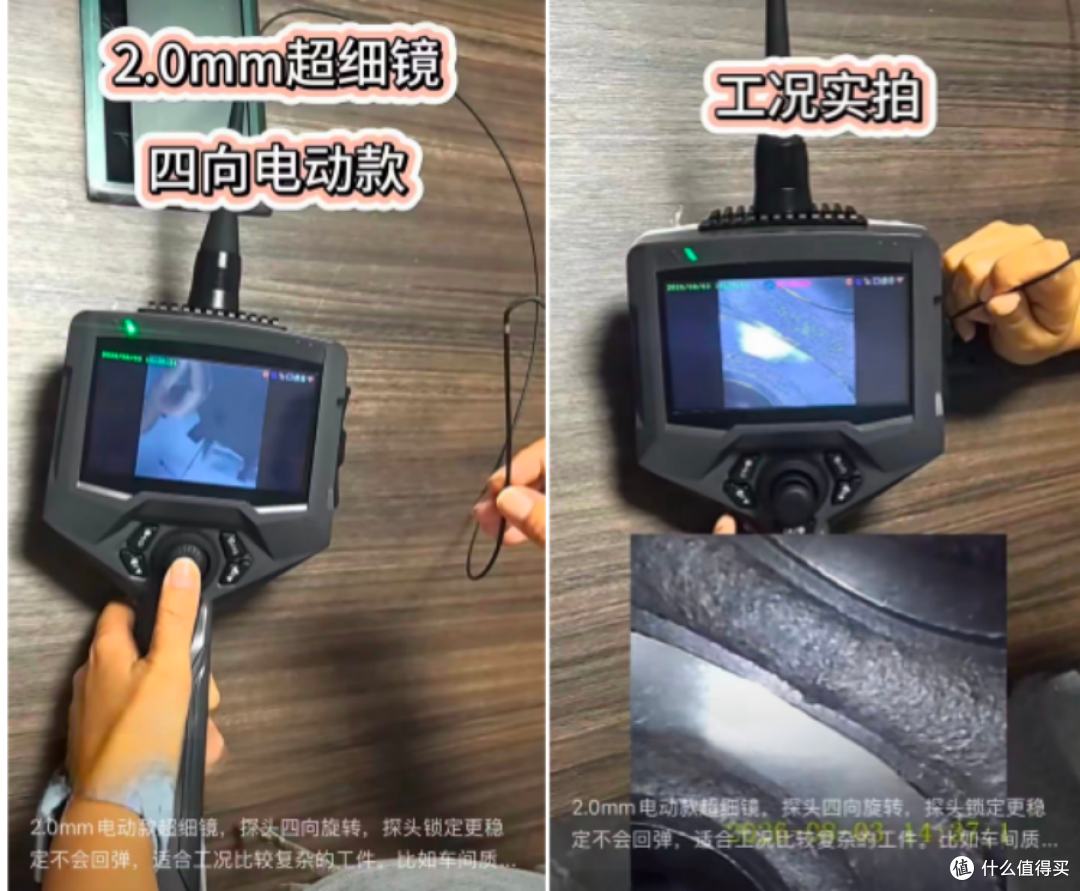

分为手动导向与电动导向。手动导向依靠机械旋钮控制探头转向，结构简单、成本较低，但转向角度与精度有限；电动导向转向角度大、操控精准顺滑，适合复杂多弯道腔体，设备整体成本更高。

六、现场使用与维护注意事项

1. 作业前检查：开机前完整核查整机状态，确认探头镜头无磕碰划伤、插入管无破损开裂，电源、光源、转向机构工作正常后方可投入检测。

2. 适配现场工况：根据现场环境调节光源亮度；潮湿、油污工况下，需要确认设备防护等级满足现场使用条件。

3. 图像判读：检测人员需要具备一定检测经验，能够区分正常磨损痕迹与危害性缺陷，避免误判、漏判。

4. 设备养护：每次使用完毕，清洁探头镜头与插入管表面油污杂质；定期整机点检，妥善收纳，避免挤压弯折插入管，保障设备长期稳定工作。

七、行业技术发展趋势

1. 成像技术持续升级：新一代图像传感器不断迭代，设备分辨率、色彩还原、宽动态性能持续提升，可更好抑制金属内壁反光，捕捉更细微缺陷特征。

2. 高度集成便携化：一体化手持机型成为主流，轻量化机身、大容量内置电池、无线数据传输逐步普及，适配野外、高空、现场抢修等移动检测场景。

3. 智能化功能拓展：AI 缺陷辅助识别、自动图像矫正、三维立体测量等功能逐步落地，实现缺陷定量测量，降低对人员经验的依赖，提升检测效率与检测数据可追溯性。

4. 材料工艺革新：插入管采用更耐磨、耐油、耐腐蚀特种材质，抗弯折性能提升，有效延长设备使用寿命，适配更多严苛工业检测环境。

八、实际检测常见挑战

1. 复杂工况制约：高温、强腐蚀、高油污环境会对探头、管线带来损耗，需要选用对应耐环境规格机型，必要时增加防护辅助措施。

2. 空间可达性难题：部分装备内部管路弯折复杂，探头难以抵达目标测点，需要操作人员熟练掌握操作技巧，或搭配辅助工装完成探查。

3. 图像干扰问题：腔体内部浮尘、油污附着镜头会造成画面模糊，可通过调节光源亮度、及时清洁镜头等方式降低干扰。

工业高清内窥镜作为重要的无损目视检测装备，在现代工业质量管控与预防性维护中扮演着不可替代的角色。结合检测工况合理选型、规范操作与定期维护，能够充分发挥设备价值，降低设备停机风险。伴随光学、传感器与智能算法的进步，工业高清内窥镜的综合性能与应用边界还将持续拓展。
