被老婆大人吐槽客厅最大的煞笔(丑)就在标题图片也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享 。但是,我顶着压力放在了标题处,你们细品。为了这个投影,从交房后就开始考虑了家里未来的样子,思考网络布局,线路走向等等(当然装修风格我就不用考虑了,我只负责硬装部分)。装修这事,设计之初就要想好未来生活的样子,想的越细,以后就会越方便。然而,完美的装修永远都在下一套房子也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享 。今天我主要把自己家里的网络布线思路和全屋wifi方案分享给大家,同时把我走的一些弯路写出来,供后面的值友们参考。

话不多说直接上户型图:175平5房2厅2卫

150-200平户型可以参考150-200平户型可以参考

实际安装

电工师傅一度以为我要开网吧吗!疑惑的问我,现在都有wifi了为什么还要布这么多网线,我只能说有线的靠谱些。后面实践应用会发现确实如此。

最大的坑就是,所有网线都接到了弱电箱,为此还花了600改了弱电箱最大的坑就是,所有网线都接到了弱电箱,为此还花了600改了弱电箱

罗格朗弱电箱罗格朗弱电箱


其实当时没想到,并不一定要把所有网线都接到弱电箱去。我家户型图来,房屋最中心位置在杂物间,每个房间的网线都接到杂物间去,然后从杂物间接三条网线到弱电箱(主路由放在杂物间,光猫放在弱电箱,通过网线连接,这样弱电箱就不用改动,也不会挤满了网线)。这样就可以少买很多网线大概100m足够了,但是我这里却用了200m。所有提前做功课的重要性。

线材选购

目前大部分装修公司默认网线都是六类了,部分精装房或者开发商预留的也是超五类了,其实普通家用也够了,跑千兆都不是问题。再一个,六类网线价格也不贵了1-2元一米网上一大堆。但是超六类或者七类价格就会翻倍了,如果不是超级发烧友,一般不建议。刚刚开始,我也是分不清网线的分类,上图小白就能明白了。


基本上超五类和六类是主流基本上超五类和六类是主流

同时在网线上如何识别呢?现在网线上都会有标注,如图:


cat. 数字:网线类型cat. 数字:网线类型

本着家装无小事的原则,六类网线的选购也是需要做功课的。网上六类网线的价格也是参差不齐,经了解,看了站内大神的测评(大家也可以参考),毫无疑问就是日线非屏蔽六类网线。为什么选择日线,看下图。日线六类网线是绝对优于其他普通六类网线。当然普通装修本着省钱的原则,选用国内品牌,康普,秋叶原,山泽也都是可以的,日常使用基本不受影响。因为我对网络还是有点要求,所有选用了日线。

也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享

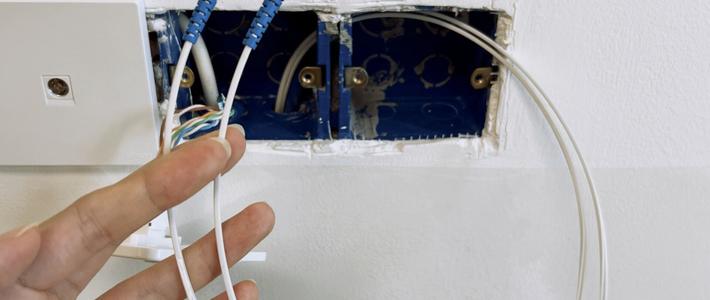

既然网线选择了六类,水晶头也一定要选择六类水晶头。最后都是自己接的水晶头和装的网络面板。



其实水晶头的接法非常简单(非屏蔽),如图。屏蔽线还需要接地线,当时装修公司给我配的就是飞利浦的六类屏蔽网线,果断拒绝了,对装修公司的电工表示担心,屏蔽网线没接好还不如非屏蔽线。也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享

也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享

面板还简单一些,用赠送的卡线工具(上百的和几块钱的工具没有本质区别),只要卡进去了,都不影响传输的。面板还简单一些,用赠送的卡线工具(上百的和几块钱的工具没有本质区别),只要卡进去了,都不影响传输的。

接完别忘了用检测仪测试一些是否接通,否则,后续排查就非常麻烦了。我这里是所有一次通过。也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享

同时最好标记一下网线的走向,不然后面装修完成后还得再来检测网线是从哪里过来的。同时最好标记一下网线的走向,不然后面装修完成后还得再来检测网线是从哪里过来的。

由于所有网线都通到了弱电箱,所有弱电箱实在是太拥挤了,不利于散热。由于所有网线都通到了弱电箱,所有弱电箱实在是太拥挤了,不利于散热。

全屋wifi方案

目前准备安装投影仪,书房台式一台,Xbox one s一台,手机3台,笔记本2台,ipad 1台。偶尔来朋友或者客人,家里手机数量将会增多。米家设备23个。偶尔也会有科学上网需求,主要为了海淘(美淘,德淘)或者油管(4K视频不用充会员就能看也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享)。


方案一方案一


方案一:在杂物间布置一台华硕AC86U路由器

理由:主要常用空间(客餐厅,主卧,书房)能够5g满速覆盖,儿童房一,主卫,儿童房二可以减半覆盖(200M宽带也能保证100M的覆盖)。父母房如果关上门5g基本废了,2.4g能达到7-80M的效果,如果只是偶尔上网,刷一刷抖音也能凑合。

方案二:AC+Ap面板

理由:成本较高,Poe供电交换机,面板查了一下也不便宜,每个房间都要装,就不划算了。

方案三:Mesh无线漫游有线回程

理由:网络覆盖肯定没得说,尤其是前期布线到位,每个房间都有网口和电源,有线回程很稳。
tplink易展小音箱价格也很美丽。但是没有华硕ac86u的可玩性。


可以无限叠加可以无限叠加


也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享


如果单纯只是满速覆盖5G,跑满网络的不二选择。

最终,还是选择了方案一。至于不能全覆盖,后面有需要再增加一个Aimesh节点呗。也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享


都2020了,预算足的上Ax86u吧,wifi6以后是主流都2020了,预算足的上Ax86u吧,wifi6以后是主流

京东 ASUS 华硕 RT-AC86U 2900M双频千兆无线路由器 648元包邮(需用券) 去购买
优惠

满299.0元减40.0元

扫码领取
也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享 使用什么值得买App扫码领券更轻松


天猫精选 NETGEAR 美国网件 GS308 8端口 1000M铁壳以太网交换机 185元
实时价格23小时前已更新
去购买


最终拓扑图:


其实也很简单其实也很简单

没有Nas,也没有音箱,没有软路由,因此技术含量不高,纯属抄作业。

目前华硕Ac86u刷的梅林固件,非常稳定,接好后没有管过,2.4g全部连的米家设备各种传感器等,没有出现断网情况。4k投影在家看2160p的电影还是很爽的,投影是优派入门款4k投影(PX747),亿立白波幕布,3.5m大约投100寸左右。

京东 ViewSonic 优派 PX747-4K 家用投影仪 3500流明 白色 4999元
实时价格23小时前已更新
去购买

5899买的,现在4999,血亏啊!也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享 除了音箱差了外,其他没啥毛病。

上墙效果图上墙效果图

幕布槽,木工进场就要跟木工师傅沟通好预留尺寸,尺寸商家会提供。幕布槽,木工进场就要跟木工师傅沟通好预留尺寸,尺寸商家会提供。

播放效果

中午未拉窗帘(xbox机顶盒)中午未拉窗帘(xbox机顶盒)

中午未拉窗帘中午未拉窗帘

晚上晚上

总结

入住后目前还是比较稳定的,没有想象的那么好,基本普通家庭需求都可以满足了。网线都留好了,后续有更高追求了,还是可以操作的也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享

(还得买买买)!

还是那句话,装修前把能想到的地方都要想到,想不到的多看看别人的经验,看得多了自然就明白了。也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享也是小白走过来的家庭网络布线与全屋WiFi方案装修经验分享老铁们,赏个值呗!
