一台高颜值ITX主机搭建:技嘉 B550I+3800XT+2070S够用嘛?
随着B550的更新,让我又有了装一台高颜值ITX小钢炮的理由。2.5G网络接口的加入以及对于WiFi 6的支持还是非常刚需的。另外就是AMD YES!这六个单词了,不可否认。AMD处理器在当下的性价比确实非常高。这样就让我有了搭建一台ITX主机的想法,我之前的主机是ATX就非常占地方,而且性能还不如这次要搭建的平台。所以还是升级一波。
确定了ITX计划之后,我首先选择的是主板。各家ITX主板也是各有特色,最终选择了技嘉B550I AORUS PRO AX这款,丰富的接口设计,在I/O区域更是看到了3个视频输出接口,未来更换4750G也都是一个不错的选择。确定了基本配置之后就是机箱的选择了,最初考虑了定制A4机箱,可这类机箱的产量真是没办法描述。最终还是转回头来发现乔思伯最近更新的暗夜黑配色的量产A4机箱,黑色的机箱酷酷的。而且价格不贵,京东下单直接就发货了。根本不用等,于是就有了这套配置。
桌面效果,整体从之前的标准ATX机箱换到这款乔思伯A4机箱使得整体清爽很多。而且AMD的性能也确实不错,日常作为生产力工具来讲它小巧,而且有不错的性能。
配置清单:
主板:技嘉B550I AORUS PRO AX
CPU: AMD 3800XT
显卡:技嘉 GeForce RTX 2070 SUPER GAMING OC
内存:金士顿骇客神条 Predator掠食者系列 8G*2 DDR4 3200
SSD:希捷酷玩固态520系列FireCuda SSD PCIe4.0 500G
电源:银欣 SFX 650W金牌
机箱:乔思伯(JONSBO)A4 Ver1.1版本 ITX机箱
散热:利民 AXP100 C65
性能测试:
作为最新上市的技嘉B550I AORUS PRO AX搭配3800XT可以说性价比还是很高的。首先娱乐大师简单看一下具体配置。如果是搭配支持PCIe 4.0的显卡应该会有更好的成绩。可以看到选择的希捷酷玩固态520系列的FireCuda SSD PCIe4.0的娱乐大师成绩达到了61860。
选择的处理器是AMD R7 3800XT有些尝鲜,同时也很期待在ITX平台上看能榨出多少性能。默认下通过CPU-Z测试上看到3800XT的多核性能5700.2,单核532.2。性能要比Intel的9900K或者10700K默认还要略强一些。

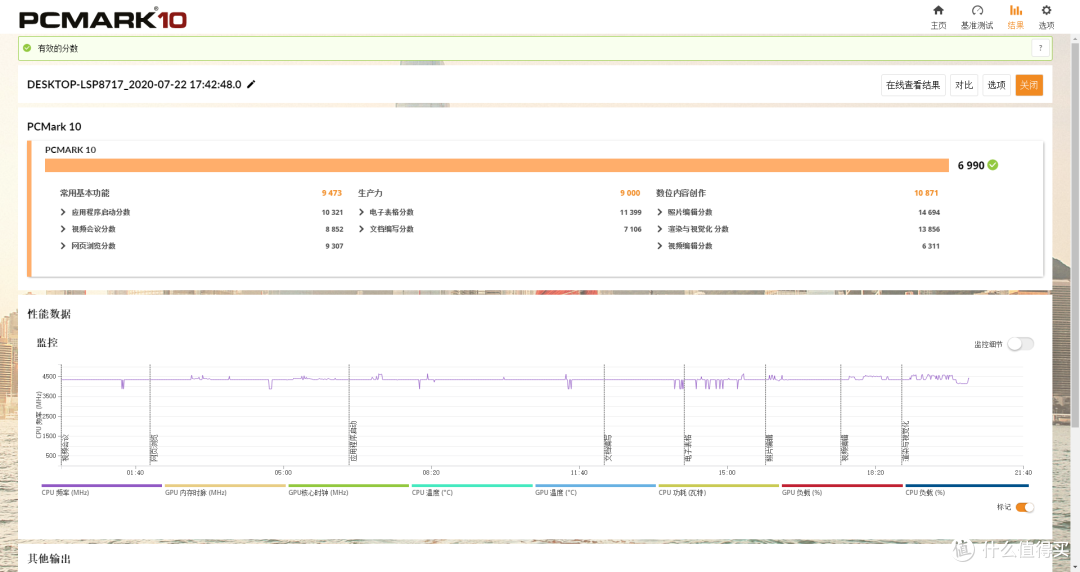

PCMARK10测试分数6990,常用基本功能9473,生产力9000,数位内容制作10871。
通过Cinebench R15以及R20测试可以看到:R15测试R7 3800XT多核分数为2181cb,其RTX2070Surper 成绩:168.23 fps;R20测试CPU多核分为5018 pxs,单核 504pts。默认下3800XT的成绩要略高于3800X,当然我更期待的还是它的超频表现。
3D MARK测试成绩如图,本身不管在高分辨率下或者标准的1080P分辨率下成绩都还是不错的。RTX2070S也支持光线追踪显卡会是玩家不错的选择。如果搭配支持PCIE 4.0的显卡说不定会有更好的化学反应。
显卡方面技嘉 RTX2070S温度表现控制的不错,在甜甜圈烤机10分钟左右时温度在64℃上下。在整体稳定,另外就是这款机箱本身支持三风扇显卡,对于游戏有刚需的话直接上2080Ti也是没问题的。或者等等3080也是不错的。
希捷酷玩固态520系列的FireCuda SSD PCIe4.0 500G还是一款性价比很高的PCIe4.0 SSD,读写方面最高也是可以达到5000MB/s、2500MB/s的读写速度。而价格方面更是与很多主流选择价格类似,那么在选择AMD平台的时候干嘛不来个希捷的PCIe4.0 SSD呢?
另外测试了如果把希捷酷玩固态520 SSD放到主板背面的PCIe接口的话,就会在PCIE 3.0 x4下运行,整体速度也与主流NVMe的SSD性能表现一致。对于期待PCIE 4.0 SSD的朋友可以入手看看,即便现在不支持,其性能也是有战未来的可能的。
金士顿骇客神条 Predator掠食者通过AIDA 64测试可以看到在3200MHz下读写速度45G/25G/43G/ ,延迟72.5 ns。内存时序C16-18-18-36,后期也在这套平台上测试了一下看看这套Predator掠食者的性能表现如何。
另外让我选择这款B550i没有选择X570i的一大理由就是其除了支持WiFi 6之外,还搭配了2.5G有线网卡。可战未来,而且现在我家也已经标配了万兆路由。这个2.5G有线网卡与WiFi 6无线网卡正好可以释放网络性能。
ITX平台下能榨出多少性能:

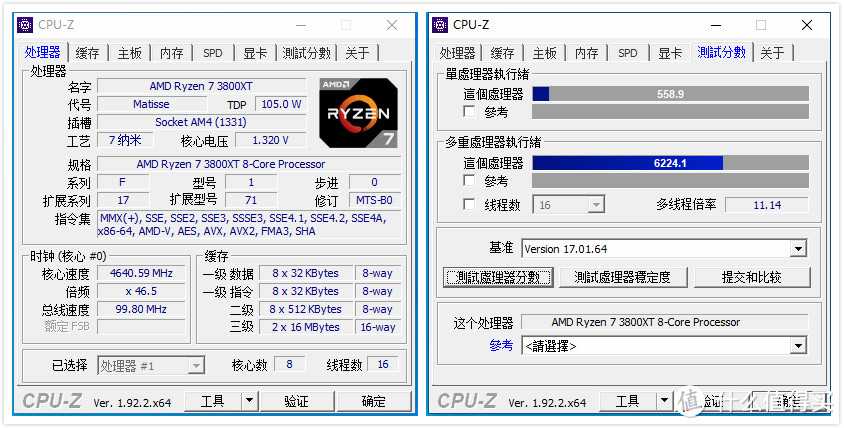

在ITX平台超频我的目的不是榨出这颗3800XT全部的性能,只是希望可以它可以在一个固定的频率持续输出不错的性能即可。经过多次测试最终选择日常在4.6GHz 1.32V下运行。本来电压给到1.32V时想上4.7GHz,可惜不稳,烤机会自动重启。最终把频率降到4.6GHz锁定后可以烤机一类的。通过CPU-Z实测分数可以达到6224.1,单核588.9。
通过Cinebench R15以及R20测试可以看到:超频后R15测试R7 3800XT多核分数为2317cb;R20测试CPU多核分为5378 pxs,单核 516pts。性能提升还是比较明显的。
内存方面,本身默认开启XMP后可以在3200MHz下运行。不过之前看到大佬们测试说其实3800XT应该把内存在拉高一些,这样可以进一步帮助CPU性能释放。所以又进行了一轮超频测试,时序默认下直接在bios选择了3733时序,测试看到读写速度47G/28G/45G/ ,延迟84.5 ns。稍后手动调整内存时序,最高也拉到了4333MHz,这是测试到读写速度49G/28G/51G/ ,延迟77.9 ns。但是就成绩来讲,可能日常拉到3933MHz或者4000MHz频率搭配3800XT应该就足够了。
游戏体验:
《PUBG》应该是当下最火的FPS游戏了,但是游戏对硬件的负优化也让玩家叫苦不迭。这里也测试了1080P分辨率下开启高特效的游戏帧数曲线,具体的参数在游戏加加上都有显示,平均刷新209,大家可以参考一下。另外像是CPU/GPU的占用情况、运行温度。整体可以发现对显卡的压力还是比较大的。另外可以看到游戏时CPU温度69℃、显卡温度63℃。
在《古墓丽影》这款游戏上可以看到在1080P画质下运行自定义最高画质后平均帧数为114帧。
外观展示
包装方面还是熟悉的技嘉AORUS风格,这次ITX尝试也是在各大厂商都更新了B550主板之后就一直计划着的。虽然不同于B450系列主板的定位,B550价格更贵。但是配置上却比大概X570还有更强些,整体我觉得B550和X570之间有些交差补位的感觉。
外观上,技嘉这款B550I AORUS PRO AX的外观更像是之前X570I AORUS PRO WIFI与Z490I AORUS ULTRA的感觉,与X570I AORUS PRO WIFI最大的区别可能就是取消了南桥的风扇设计。毕竟这代B550的PCIe 4.0芯片是直连CPU设计的。标准17*17cm主板,搭配黑/银的配色组合。
主板上B550I AORUS PRO AX字样。
本身B550芯片组发热量没有X570大,这款主板南桥就没有PCH小风扇设计了。拆开下面是两层散热盔甲设计。
拆开后还看到,南桥下方还有一个M.2 的SSD散热金属片,采用双层结构设计,做工细节都相当到位。
技嘉B550I AORUS PRO AX采用CORE供电6相,SOC供电2相总共8相的组合,搭配的是直出90A DrMOS。似乎比大哥X570 AORUS PRO WIFI还要强。但是价格更便宜不少,还多了2.5G网络接口。
技嘉B550I AORUS PRO AX还保留着X570I AORUS PRO WIFI的金属背板设计,可以更好保护主板以及辅助供电更好散发热量,需要注意的是主板背面是一个PCIE 3.0 X4 M.2插槽。这款B550I AORUS PRO AX只有正面的M.2 SSD是PCIE 4.0规格的。
I/O接口方面,1个USB 3.2 Gen2 Type-C接口、 5个USB 3.2接口,其中白色的接口可以方便更新Bios,2个HDMI+1个DP接口,让我也非常期待后续4750G系列的APU上市了。

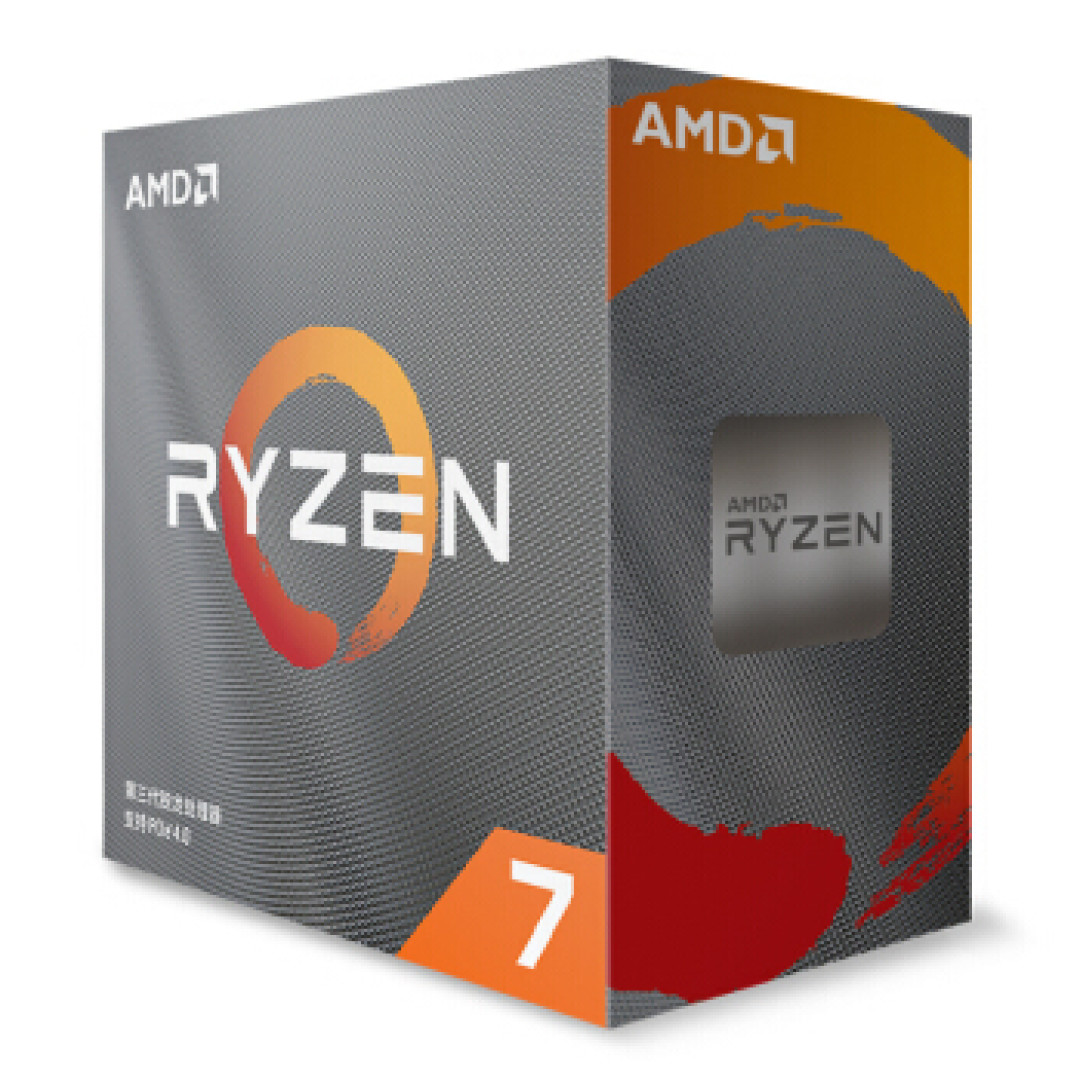

CPU方面选择了AMD最近更新的一管牙膏R7 3800XT,不得不说AMD也开始挤牙膏了。不过价格不变的情况下我也更乐于选择3800XT这样的处理器。
3800XT是AMD刚更新的一颗8核16线程AM4平台产品,最大频率提升到了4.7GHz,105W的功耗设计。这里搭配一款B550I的ITX主板我觉得还是挺合适的,搭配支持PCIe Gen4的SSD或者显卡也一样可以释放最佳的性能体验。

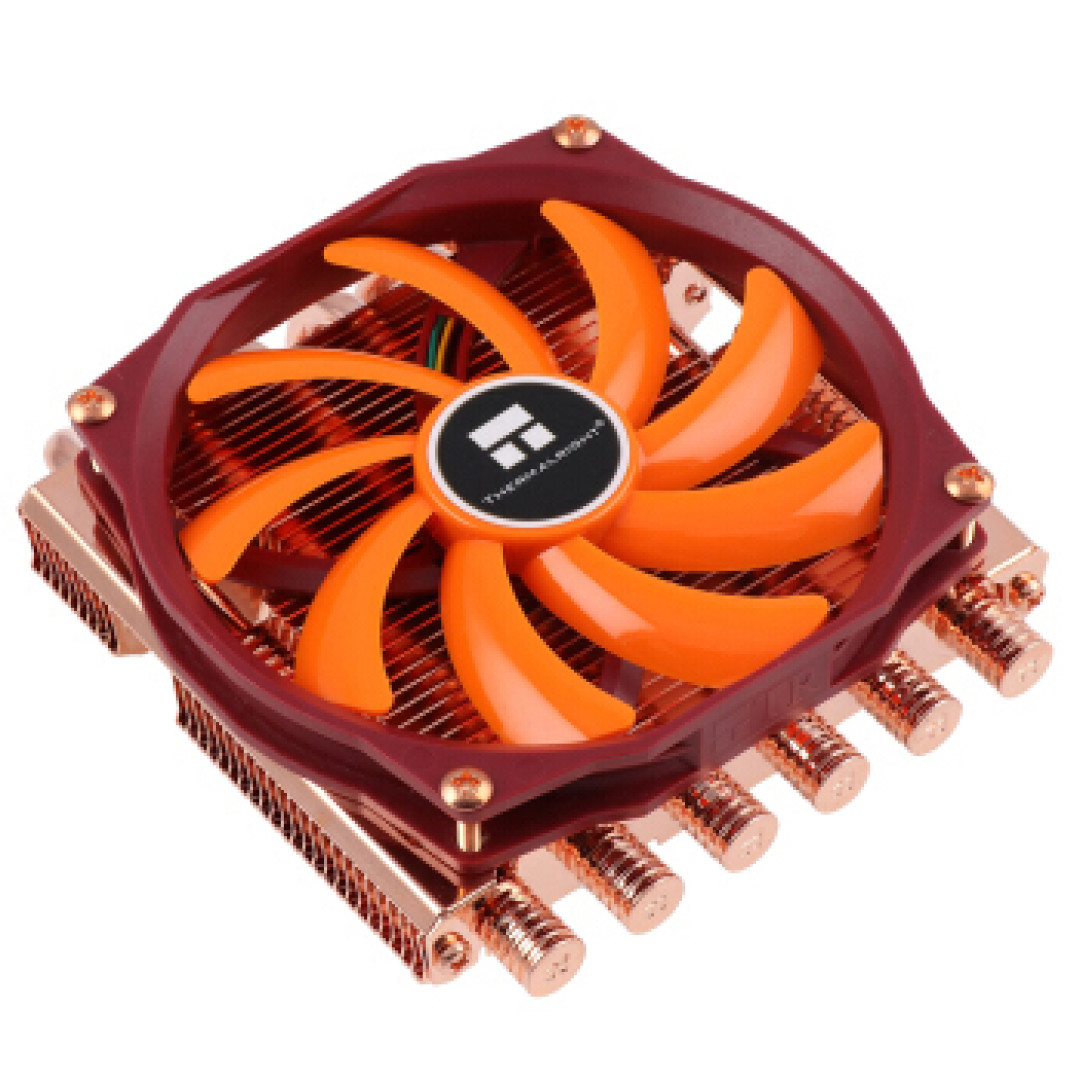

本身ITX主板可选的散热不算很多,而且真的拿得出手。可以安排3800XT的散热能想到的也是那么几款。最终我选择了利民的AXP100 C65这款。

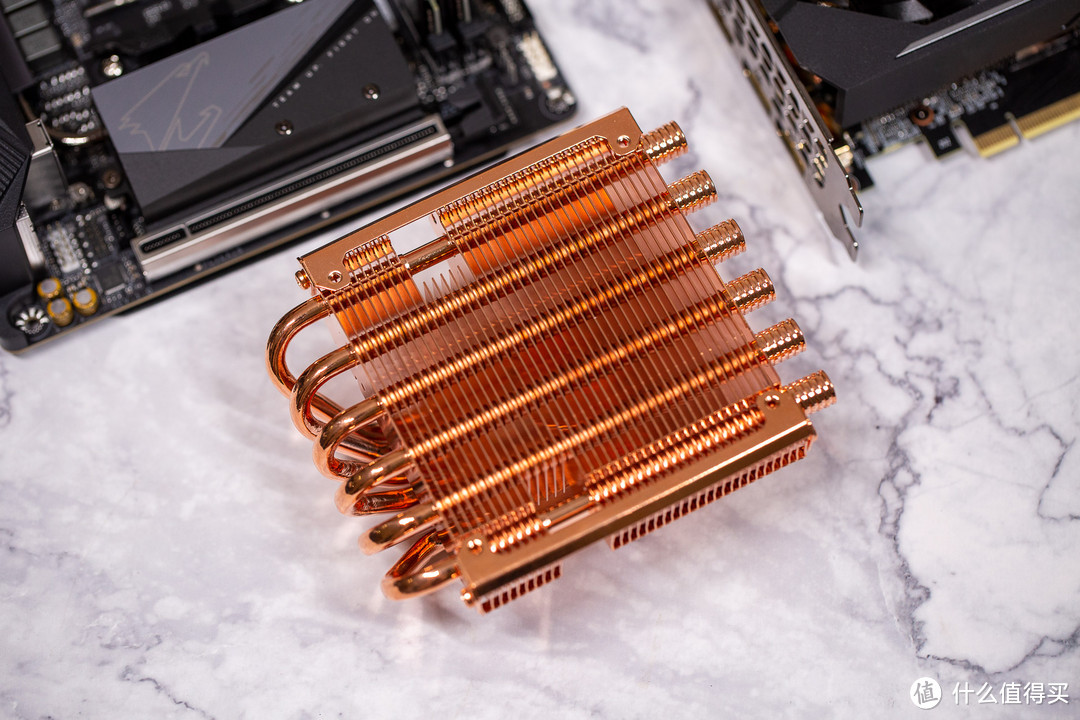

对于这样传统下压式设计的散热,上手之前最大的疑虑还是来自兼容性。毕竟现在的主板上I/O区域都设计较为夸张的盔甲。而且大多灯条内存也比较高。对于担心兼容性问题的朋友还是建议再选购之前详细测量一下主板位置以及内存盔甲高度以确定是否支持安装。AXP100做工非常精细,我上手的纯铜版也是分量十足。拿在手上沉甸甸的。

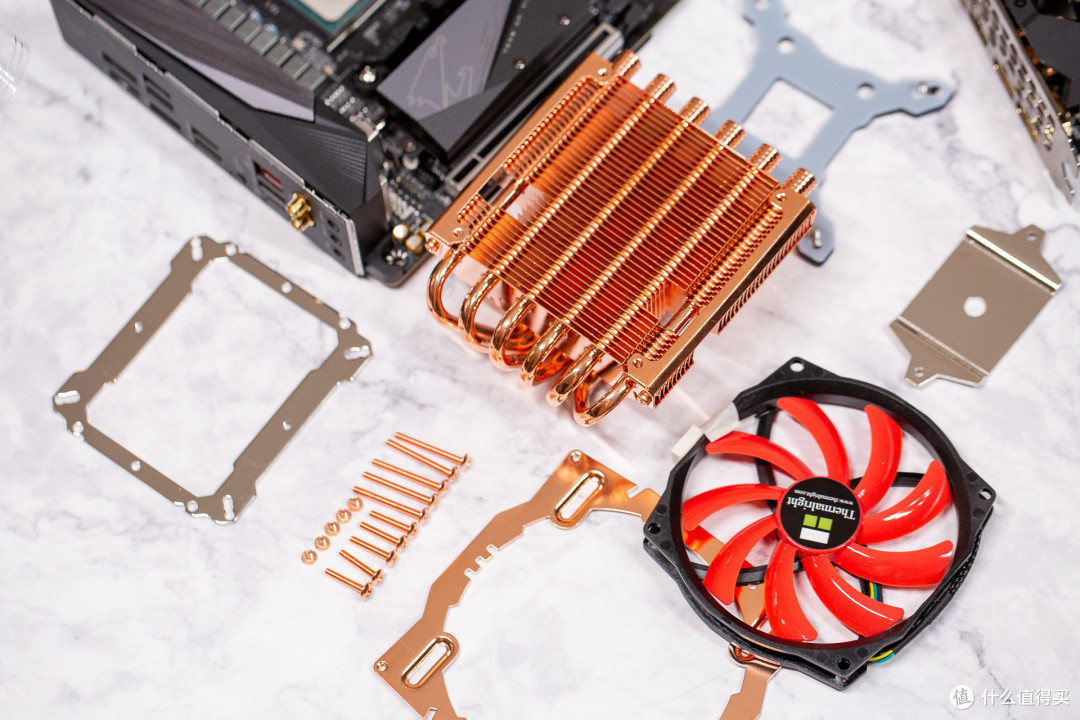

就连附件部分也是满满的质感,整体颜色统一不会因为配色的原因影响用户使用的心情。
可以看到散热底部还有支撑架子防止变形,整体做工就和工艺品一样。
由于入手之前我详细测量了主板各部位的高度,所以上手安装也发现兼容性毫无问题。高度方面四个方向安装都是可以的,但是也要考虑扣具问题,日常安装方向如下图所示。

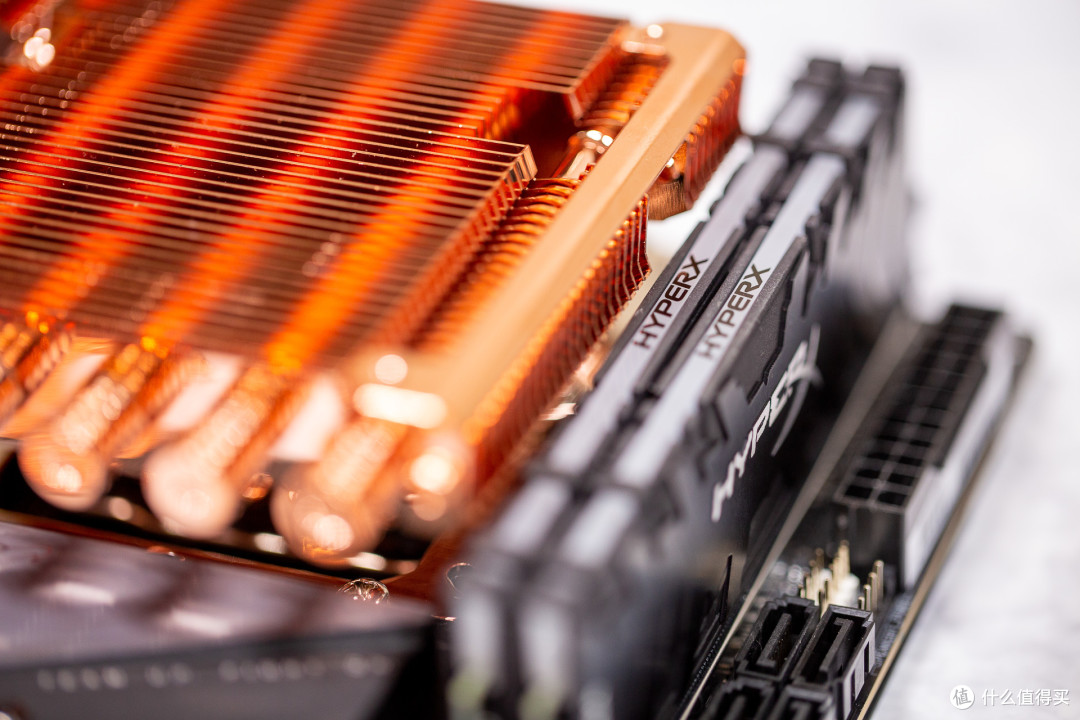

我选择的是金士顿的骇客神条灯光版,可以看到内侧的内存与散热还是有大约2mm的距离的。所以并不会影响安装。

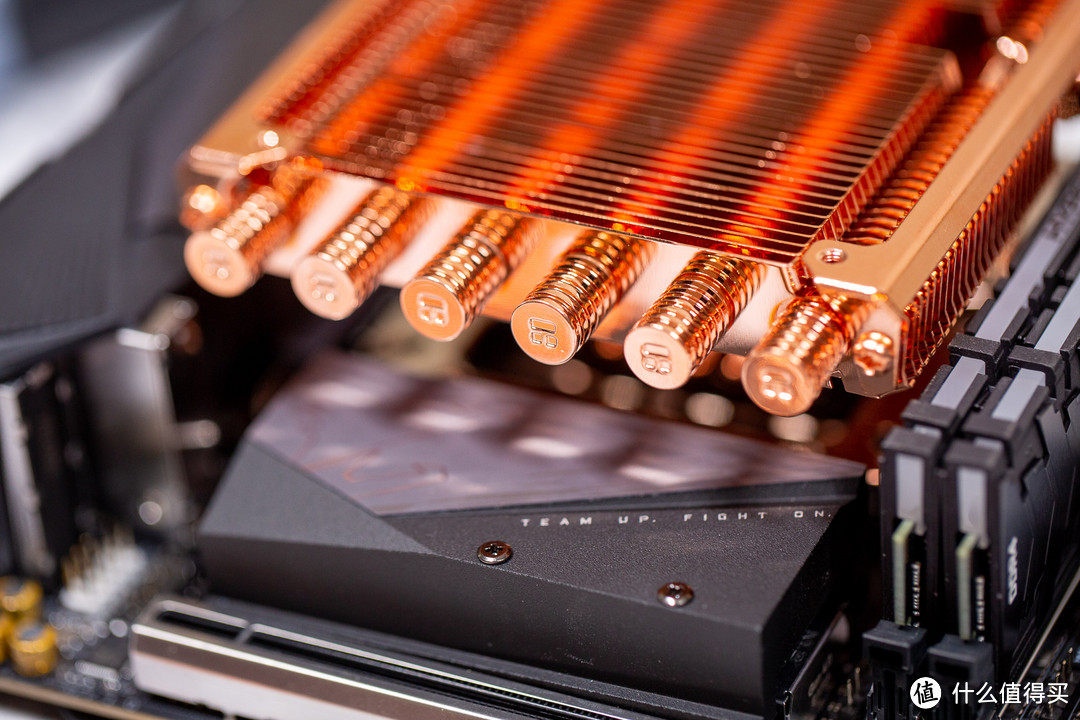

另外两侧也不会影响到M.2接口上的盔甲或者影响主板走线,所以担心ITX主板尺寸的用户可以大胆选择AXP100 C65的。
风扇安装效果,一起搭配的一款黑红色的超薄风扇。另外随机还带了12cm风扇安装的扣具可以方便自己升级风扇。
显卡方面我选择的是GeForce RTX 2070 SUPER GAMING OC 显卡,日常工作应用上NV显卡都已经可以很好的支持到后期软件加速、以及三维软件支持。日常空虚玩个游戏2070S也有不错的表现。当然如果预算更多的我还是考虑上2080S或者2080Ti一步到位,毕竟后期软件、三维建模软件都还需要显卡支持的,相比A卡来讲,我是更推荐用户选择N卡。
显卡背面也是一体化的金属背板,除了可以强化显卡也可以帮助显卡散热。
接口方面并没有什么太大差异。有3个PD接口和一个HDMI接口可以方便多屏输出。
既然选择了B550主板以及3800XT,那么SSD方面必然要选择一款支持PCIe 4.0技术的固态硬盘产品了。我选择的是老牌硬盘厂商希捷的第一款PCIe Gen4 SSD :希捷酷玩(FireCuda) 固态520 系列500G。
希捷酷玩固态 520 系列采用的是主控是群联PS5016-E16,28nm制作工艺 ,支持PCIe 4.0 x4传输总线。使用东芝96层堆叠BiCS4 3D TLC储存颗粒,缓存是来自海力士的。
希捷酷玩(FireCuda)固态 520系列 采用了智能温控机制以及隐藏式的IC散热装置,这也是市面上唯一一款不带散热的PCIe Gen4的SSD产品吧。500G的价格在1100左右,1T版 1900元左右。估计让我再选我应该之间直接入手1T版本。
对于使用B550主板的用户,要搭配使用PCIe Gen4 SSD的话。要注意主板接口的规格。比如我用的这款技嘉B550I AORUS PRO AX主板正面的M.2 SSD接口是PCIe 4.0的。搭配主板自带的M.2散热也算非常和谐。
主板背后的接口是是一个PCIE 3.0 X4 M.2的,所以如果你要是用PCIe4.0的SSD的话,装在背面可能性能就被隐藏了。
内存选择的是骇客神条 Predator掠食者系列的DDR4 3200 8G*2 套条,虽然3200MHz频率在当下不算高,但是这款骇客神条 Predator掠食者还是有不错的超频能力的。
这款内存本身还是金士顿非常经典的一款产品,并且支持RGB灯光设计。最高更是有4000MHz频率版本可选。高品质内存颗粒选择,可以确保这款内存在日常使用上的可靠性以及兼容性。实际上手超频也发现,这款内存的超频性能也非常值得尝试。
内存的安装高度为42.2mm,选择散热的时候要注意散热高度。整体来讲,骇客神条 Predator掠食者系列的高度在RGB马甲条中还是控制的比较不错的。

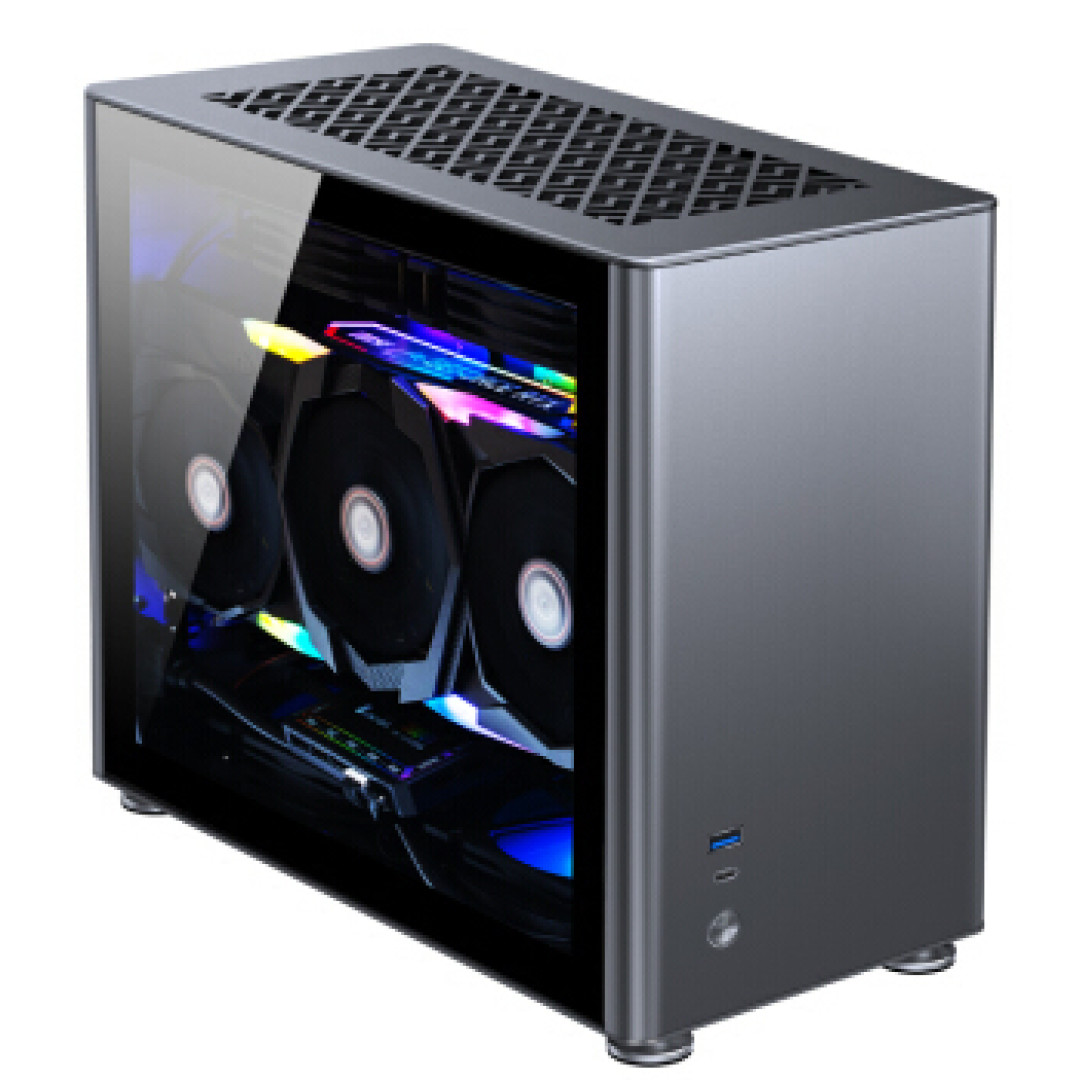

本来考虑MOD机箱,不过目前大部分这个结构的机箱多是定制或者海外众筹版,定制周期较长,口碑保证一般(不是没有翻车案例)。而且价格一般会比较高,最终还是回头考虑成品A4机箱,乔思伯这款A4机箱大家应该都比较熟悉了,最近还更新了亚光灰以及暗夜黑版本。机箱尺寸340*169*273mm。虽然比一般A4规格机箱略大一些,但是整体还是一款值得期待的机箱。而且这款机箱更是支持240一体式水冷散热器。
这款A4机箱毕竟“特别”的可能就是机箱顶部较为中国风的散热孔设计了。两侧侧透玻璃设计,整体作为A4机箱完整度还是非常高的。Ver:1.1版本做工上也有一定提升,新增的亚光灰以及暗夜黑配色都蛮特别的。
内部结构整体黑化设计,拆下顶盖后两侧钢化玻璃都采用免螺丝设计。整体内部结构多了对240mm水冷设计有所拔高了一些。
另一侧电源位置外还设计了一个挡板,日常可以作为硬盘支架。同时在装机时还可以隐藏线材。这个设计还是蛮好的,而且这个方式在固定装机螺丝也是十分有特色。
虽然作为一款A4的ITX机箱,其实乔思伯A4的内部结构还是非常合理的。搭配SFX电源与主板有合适的距离,主板可以提前装好散热与内存。可能如果选择一体水冷稍微哇哇哇哇多花些心思理线,采用风冷就更省事了。直接装好完活。
本身A4机箱升级,显卡一般在主板另一侧搭配机箱自带的PCI延长线正好的距离位置。电源方面也是支持SFX以及SFX-L电源。日常搭配定制线效果更佳,当然一般SFX的原装线材安装距离长度也都非常合适。
搭配原装PCI-E线材就可以安装显卡了,当然如果选择最近更新的4750G也是一个不错的选择。
显卡安装效果,340mm的机箱长度市售的三风扇显卡安装应该都是没问题的,同时也不用过于考虑显卡厚度问题,即便三槽显卡也都没太大问题。
暗夜黑的配色感觉也为这款A4机箱加分不少,机箱后部I/O面板一览。对于采用一体化I/O挡板的主板也有不错的兼容性。
线材安装效果,图省事我没装电源挡板虽然线材看着乱了些。但是扣上深色的钢化玻璃侧板其实内部线材隐蔽性还是不错的。
整机安装效果,没有安装240mm水冷散热。所以看着有些空,后期考虑加几把风扇,整体改成垂直风道设计来帮助散热。
以上就是这样,希望给各位一个参考。
