交换机升级：性能颜值都在线的12口万兆交换机ZYXEL（合勤）XS1930-12F

原来交换机是H3C S5024E-X 24千兆RJ45+4万兆SFP+ 串联一个 Mikrotik CRS305 主路由是Mikrotik RB5009，然后三条宽带接了三个猫棒，实际能接设备的万兆SFP+只有2个可用了，这还不要紧，问题在后面要接 威联通NAS TS-464C 的两个2.5G RJ45要再串上一个合勤XGS1250-12，这下只剩下一个SFP+了，接了PC ，DIY的NAS没地方接了，要是需要折腾别的更没有多余的口了。。

剩下的问题就是要找一个多SFP+，必须支持2层网管（VLAN+ACL），并且不能太老的交换机，因为很多24口甚至48口万兆的洋垃圾交换机待机功耗就上百瓦了，噪音大而且体积大，最重要的是我装修的时候那个小4U弱电箱前后太深的交换机根本塞不进去！！而且我的弱电箱是竖着放的，最好能直接上机架的款式，桌面式的上架就太麻烦了。

最终综合考虑选择了ZYXEL（合勤）XS1930-12F，这个交换机有10个1G/10G SFP+和2个5速RJ45（100M/1G/2.5G/5G/10G）,碳纤维风格面板颜值也在线，带挂耳，前后深度23CM，支持VLAN和ACL。

收到的时候是一个硕大的箱子

货到的时候箱子很大，顺丰小哥一口气跑到五楼，挺费劲儿。。。

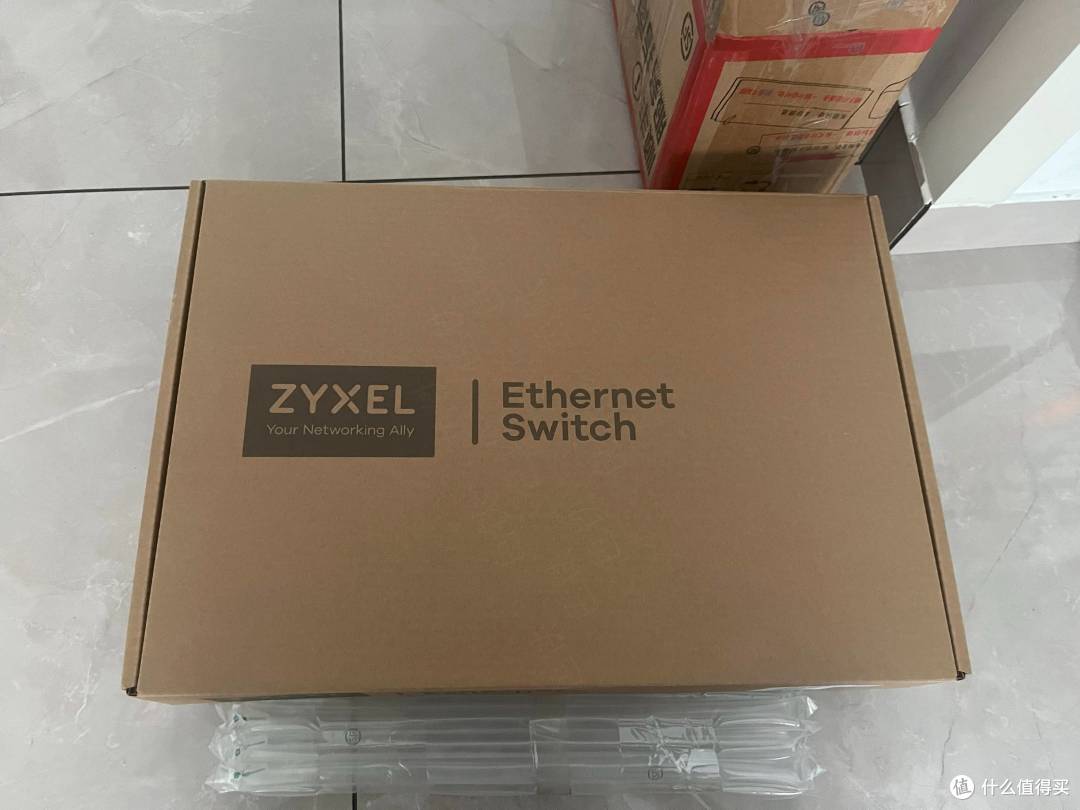

本体箱子外面套了气柱，相当稳

内箱完好无任何磕碰，相当完美。

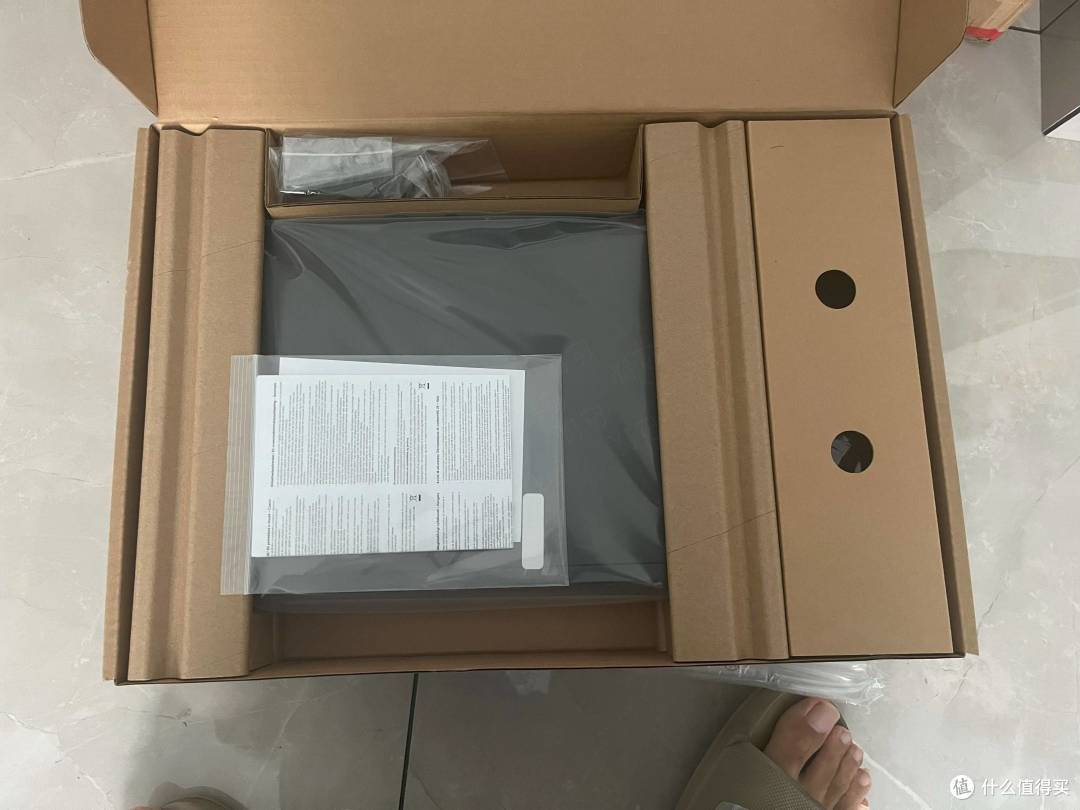

开箱，请忽略右下角的脚丫子

开箱，说明书，本体，挂耳，右面是电源线。

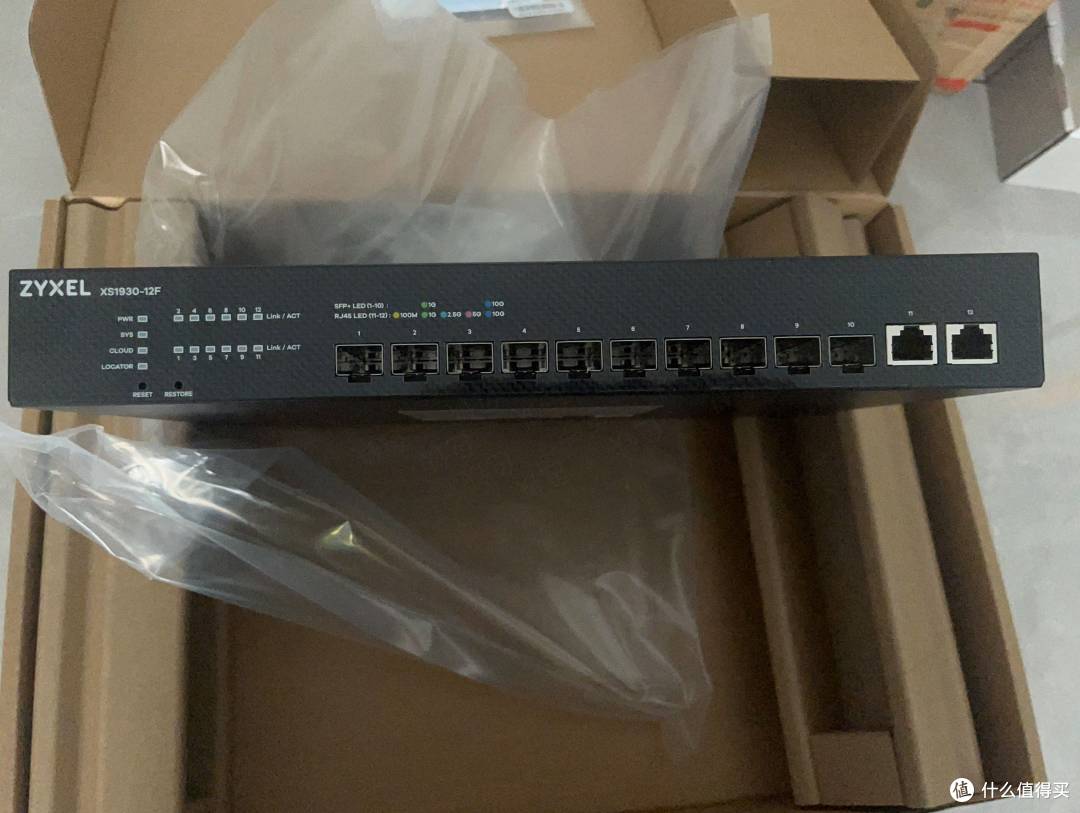

碳纤维风格皮肤+祖传的5彩指示灯

黑色碳纤维风格面板和祖传5彩速率指示灯，颜值YYDS，左边10个万兆SFP+ 右边2个万兆 5速RJ45。

由于小弱电箱空间有限本身4U，光纤终端盒固定占用1U，只剩下3U，接下来要考虑交换机和路由器怎么放，于是就先打印了一个3U的桌面机架试验。

桌面机架底板，需要两块拼接

桌面机架底板，相当费料啊！！！

4个角的立柱

立柱的洞里放的是机架上的螺母

底板一块重达200多克

组合体

两块底板，四个立柱，两个横梁，组成了简易的桌面3U机架。

竖起来

XS1930-12F装上去竖起来，相当稳，接下来还要打印合勤XGS1250-12的适配1U面板，因为这货是桌面型的。

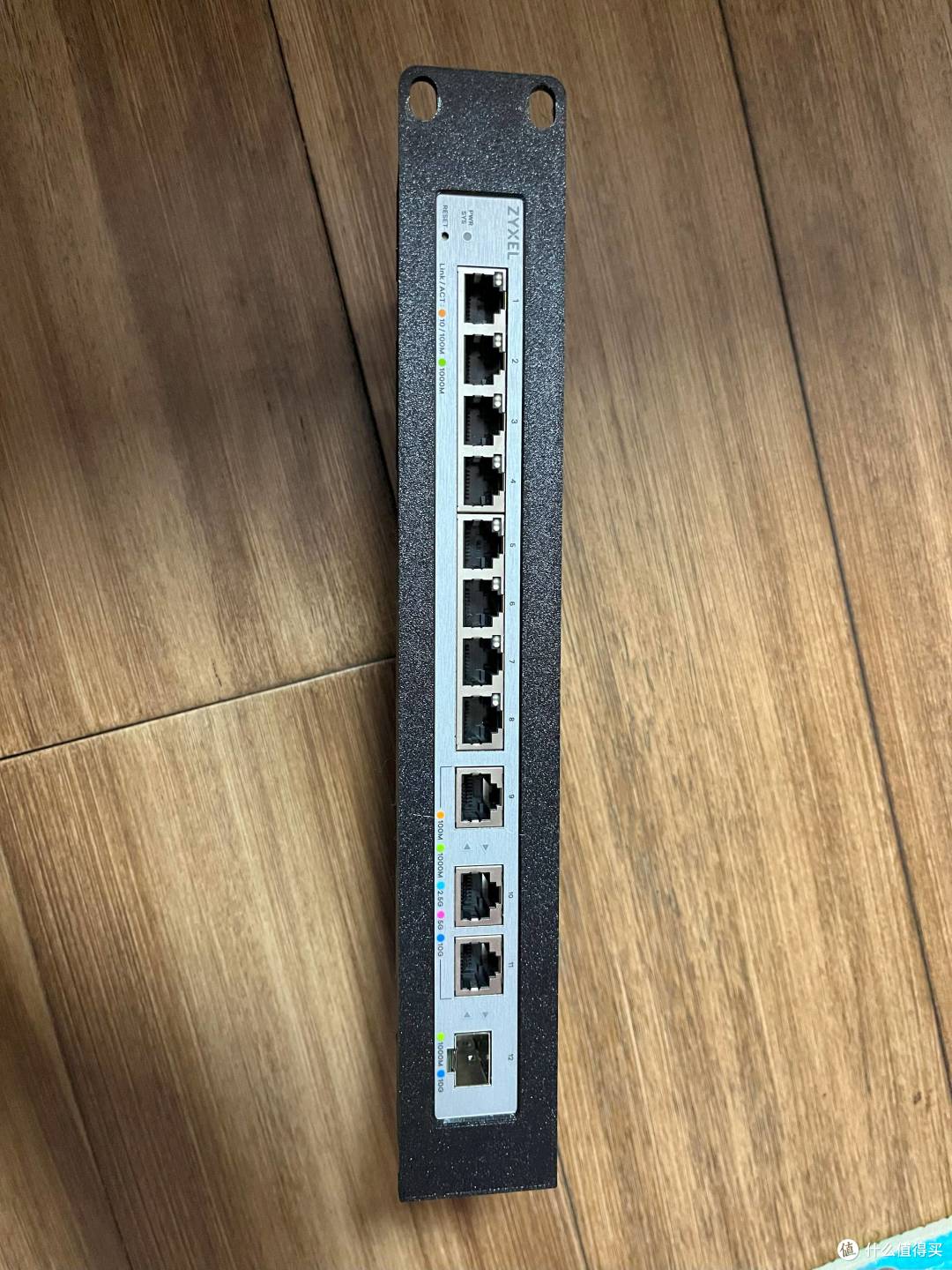

XGS1250-12 面板

由于打印机不够大，只能分两部分打印。

XS1930-12F+XGS1250-12

合勤XGS1250-12的面板是左右两部分拼装起来的。

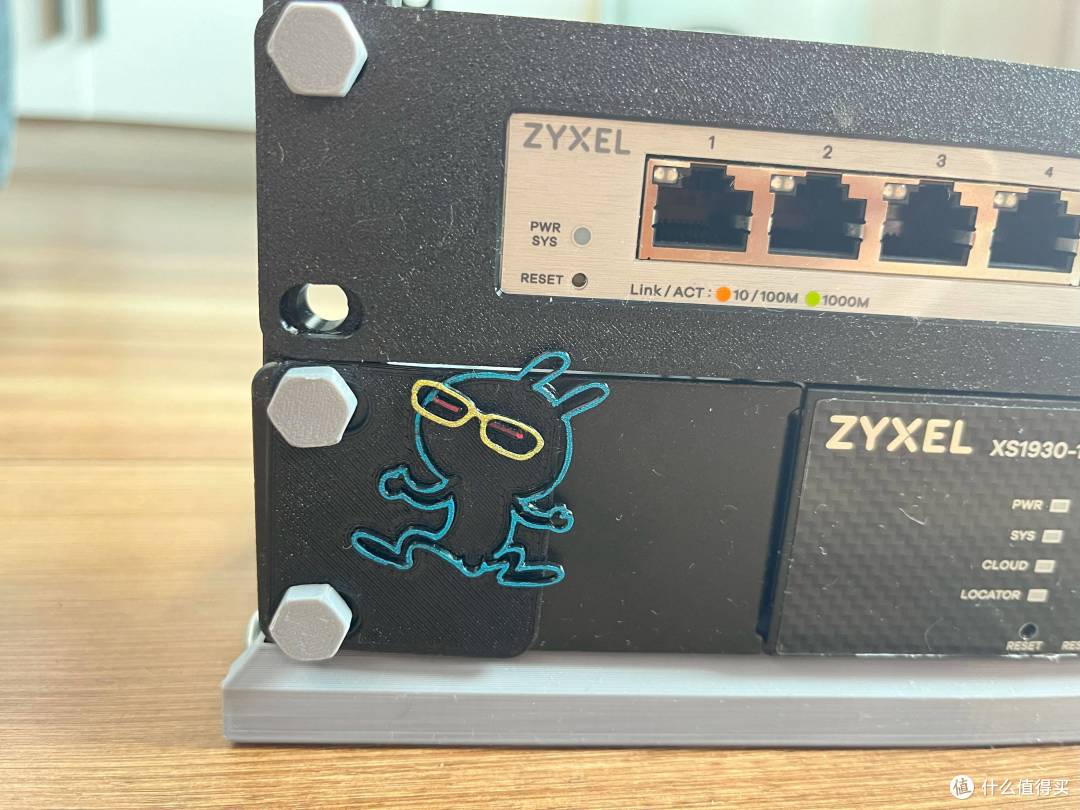

兔教授特写

接下来还要把RB5009装上去，也是同样3D打印了1U适配面板，顺便把CRS305也找来凑热闹。

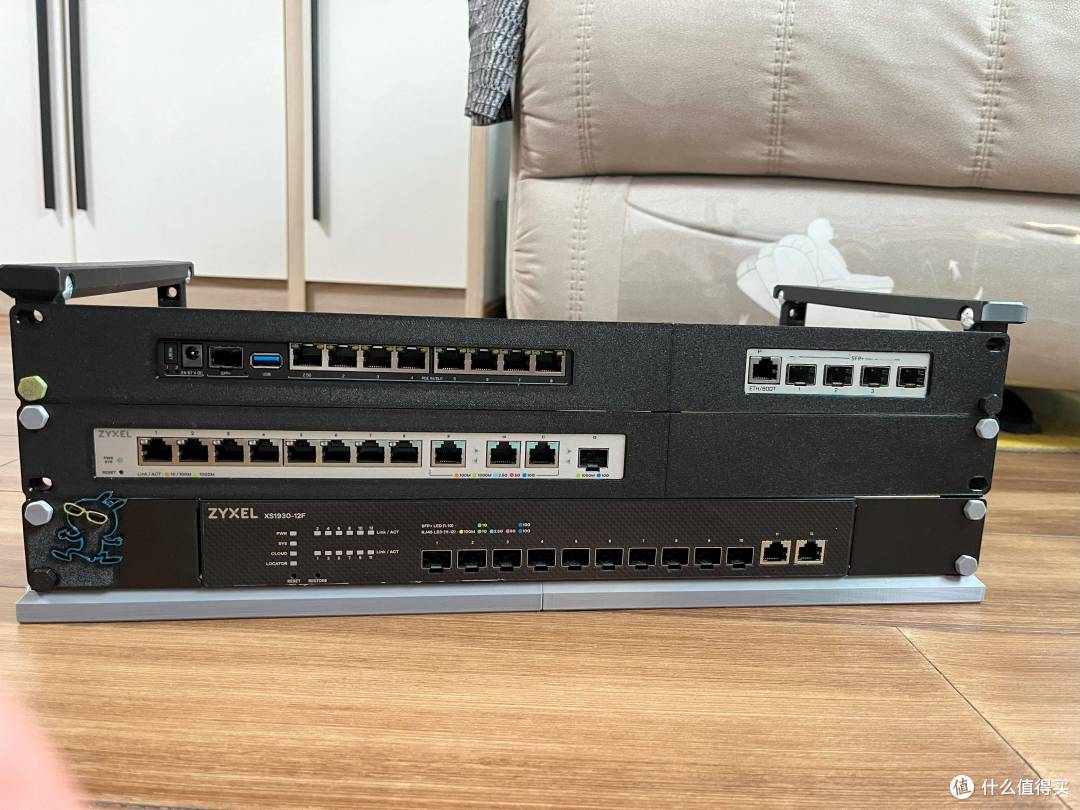

3U组合体

3U基本上就是这种组合，了最终上架的时候CRS305就不凑热闹了，测试好之后，就按照这个组合装到机柜里。

3U设备在小弱电箱里

装的时时候还是相当费劲的，这个破弱电箱是很薄的铁皮冲压的，割手，大厂的没有这么紧凑的。。

XS1930-12F特写

从上往下

10G猫棒接电信宽带1

1G猫棒接移动宽带

10G猫棒接电信宽带2

4口接RB50095

5口接合勤XGS1250-12

6口接储物间PC

7口接书房PC

8口接书房桌面机架上的淘汰H3C S5024E-X 用于各种测试折腾

9口空

10口接卧室PC

11、12口接 威联通NAS TS-464C 的两个2.5G 口

塞得满满的

这个弱电箱就这么塞满了，根本放不下运营商的光猫，只能用猫棒了。。。

登录界面

XS1930-12F的默认地址是192.168.1.1，用户名admin密码1234.

设置向导

设置向导直接跳过。。自己来！！

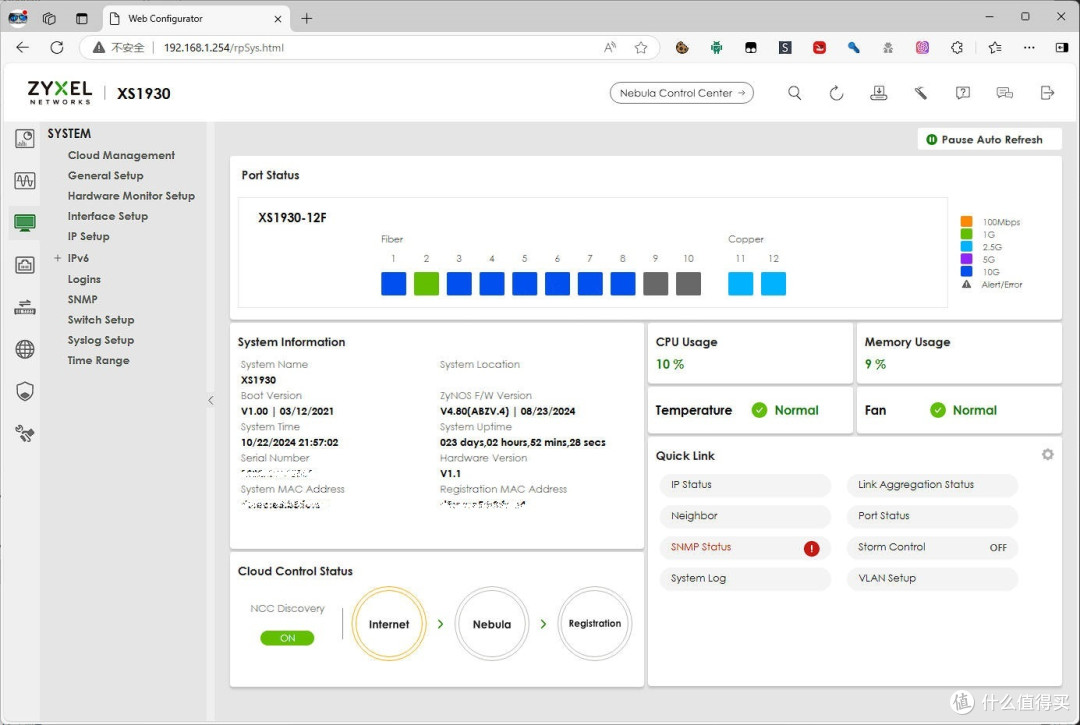

首页

然后设置修改ip地址，改成自己需要的地址，192.168.1.1肯定不能属于它！

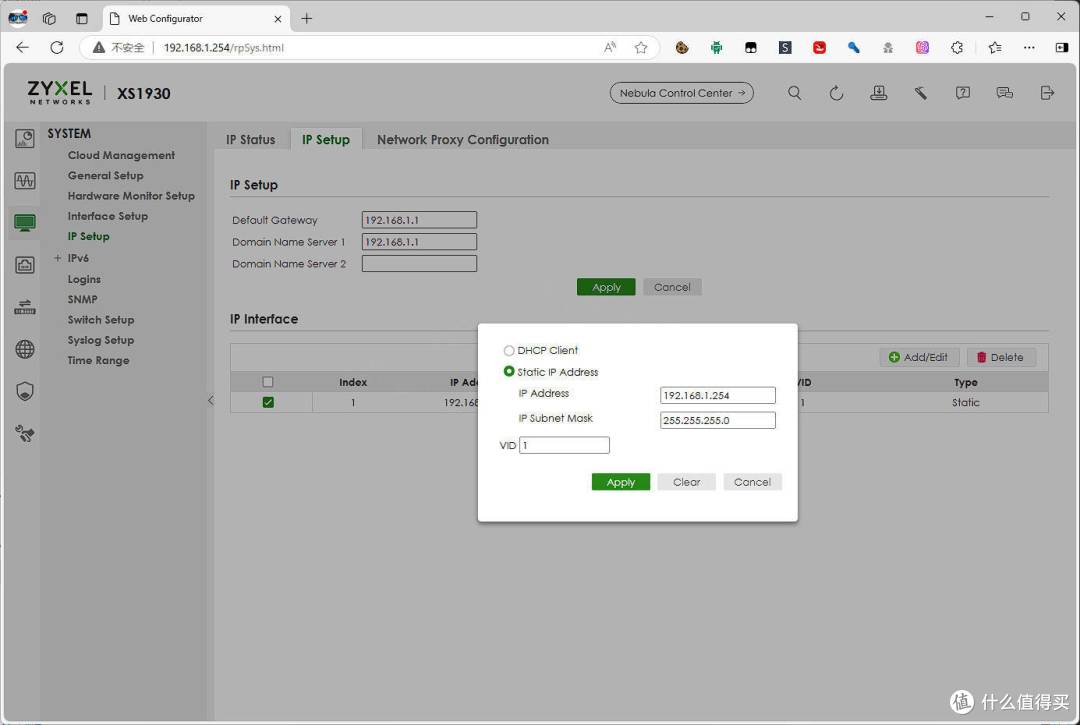

设置ip

点击左侧的System(系统)-IP Setup（IP设置）再选择IP Setup选项卡，然后勾选第一条点右边的Add/Edit 修改成自己想设置的ip地址，Default Gateway和Domain Name Server 1设置成路由器IP地址

设置NTP

击左侧的System(系统)- General Setup，然后Use Time Server when Bootup选择 NTP，Time Server 1设置为：ntp1.aliyun.com 这样就可以自动更新时间了。

所有口都设置成Trunking

Switching-VLAN Setup然后选择VLAN Port Setup，所有口PVID1 然后勾选Trunking

设置VLAN

合勤的VLAN设置的UI逻辑感觉有点绕，Normal(正常)、 Fixed（固定）、 Forbidden（禁止）、Tx Tagging（发送打标）单独看都知道是啥，放到这里到底是啥意思真的不好理解，感觉是两岸的文化差异。。。

正常的思路是：PVID ，哪个口能过就Tagged不就完了么。。。

Normal(正常)、 Fixed（固定）这两个是干啥的？只能试试了。。

实测，要想VLAN通就得 Fixed 、Normal不行，这个是啥逻辑？？始终没搞明白，希望有懂的大神给扫个盲！！

反正最终如果想让一个VLAN 过这个口，这个VLAN就在这个口选Fixed +Tx Tagging。。。

添加好VLAN

VLAN说明：
40：IoT智障设备

43：电信IPTV1

1001:电信宽带1

1002：移动宽带

1041：电信宽带2

1043：电信IPTV2

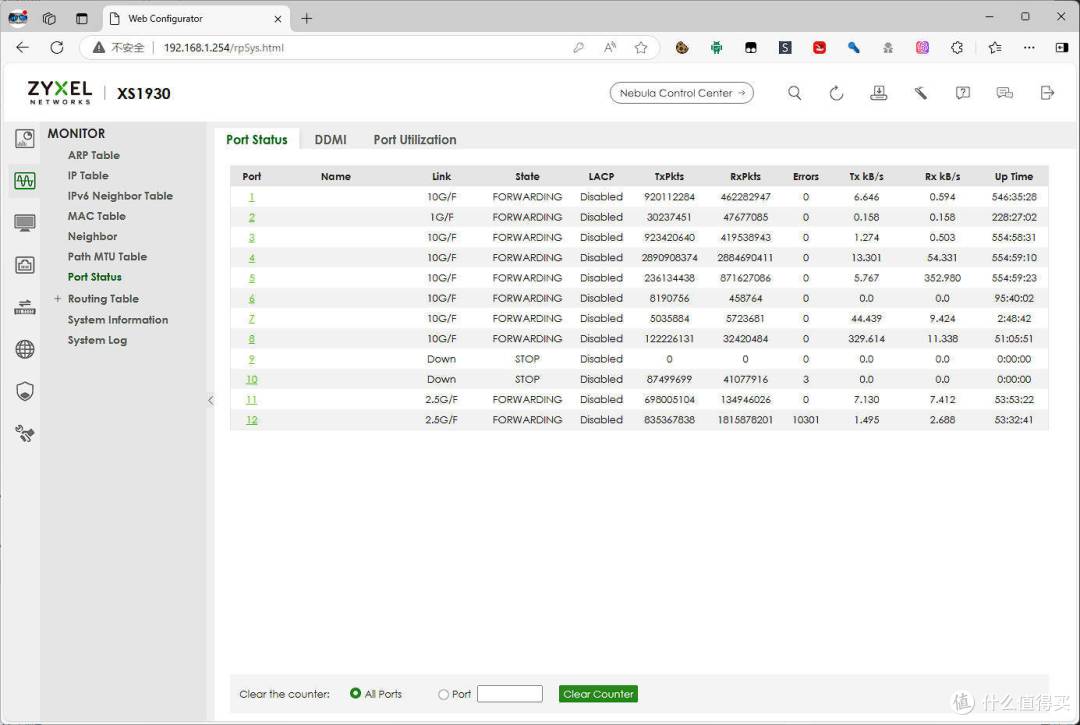

端口状态

这个页面可以看到各个端口的连接速度

DDMI

DDMI显示的是各SFP+口插入的模块信息，点前面的数字可以看到模块的温度电压等情况。

双职工家庭，没人全职带娃，娃放学早，这就用到ACL了，设置ACL来限制IPTV和特定设备联网时间段。

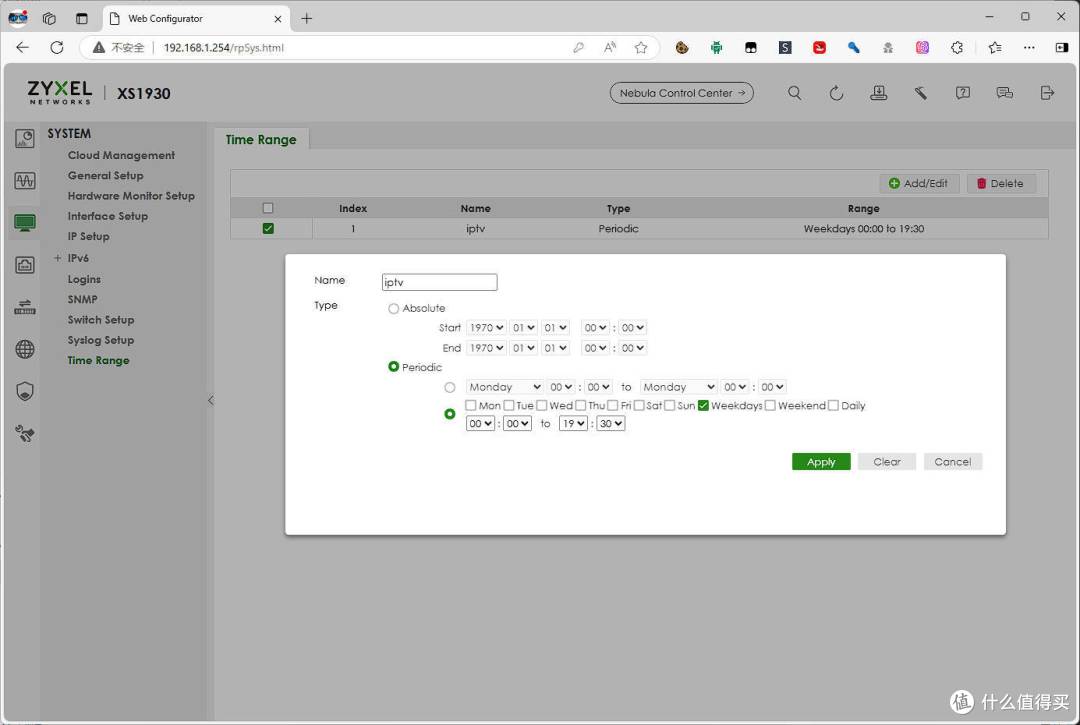

时间段

System-Time Range点添加，然后选Periodic（周期性的）然后勾选星期几，设置时间段，给个方便识别的名字。

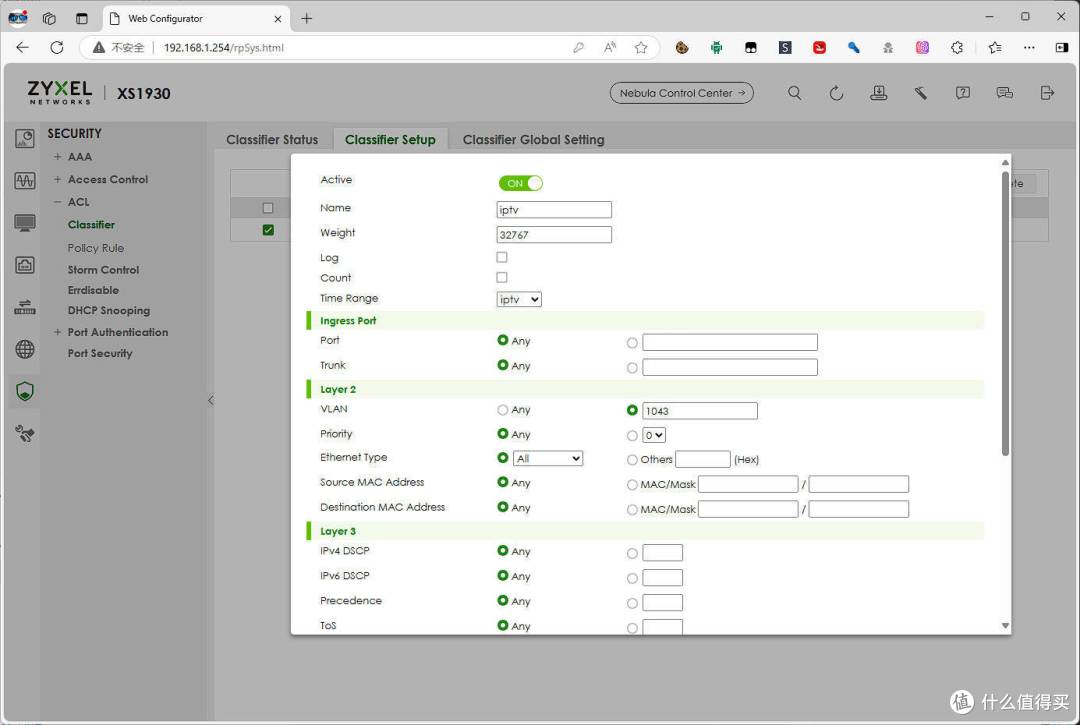

Security-ACL-Classifier选择Classifier Setup选项卡，IPTV直接选择VLAN设置1043（客厅电视的VLAN）

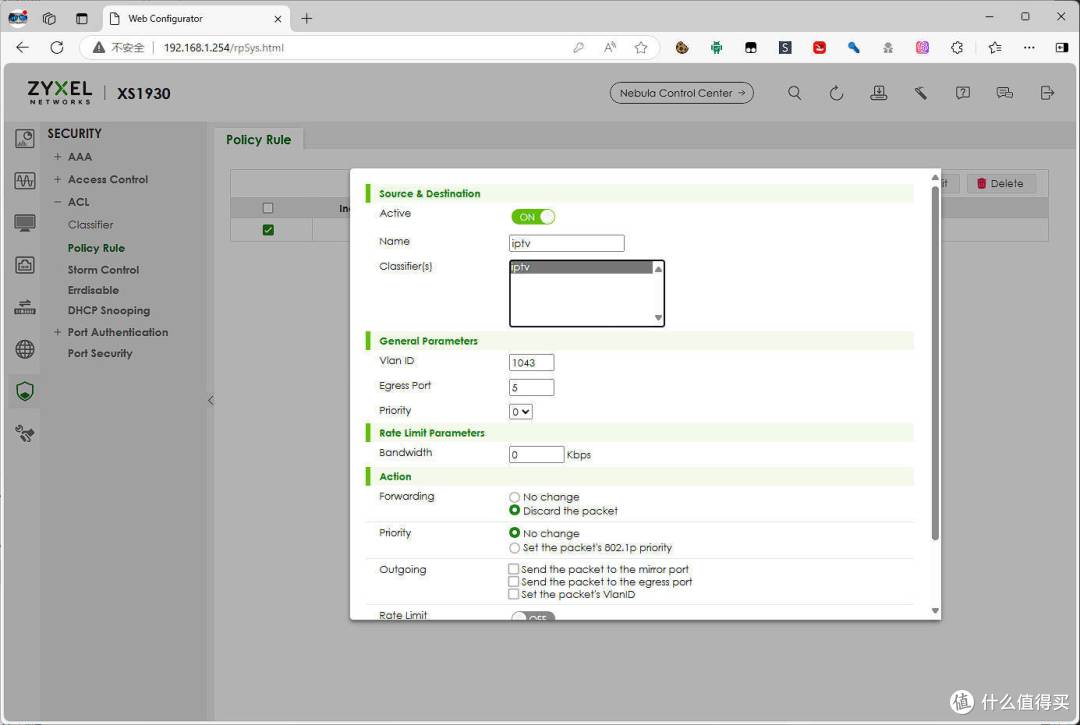

规则

Security-ACL-Policy Rule 点击Add ，Acitve=On, Classifier选择IPTV,Forwarding 选 Discard the packet 确定，这样定时禁止IPTV联网就设置好了，其他设置可以举一反三，Classifier可以选择IP，MAC地址等。。。

双2.5G口连NAS测速

XS1930-12F的两个RJ45连威联通NAS TS-464C 的两个网口，没有选择链路聚合，这样可玩性高很多，NAS的两个网卡可以分别干不同的事情，例如docker的MACVLAN等，如果聚合就只能当一个网卡用了，NAS里开启SMB多通道。

然后从NAS往PC拷贝文件，平稳的558MB/s(大B=Byte，1Byte=8bits),任务管理器显示接收速率：4.9Gbps 基本达到预期了，SMB多通道起作用了，而且速度很稳!

两个PC测速

两个PC直接用ipref3测速，速度稳定在9.48Gbps，这时候服务端的PC有两个CPU线程直接100%，估计对速率有些影响，这个速度也基本达到预期了，ipref3测速一核有难多核围观啊。。。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
