JEDEC发布UFS 5.0标准：顺序读写速度达10.8GB/s，提供更高信号完整性

JEDEC固态技术协会宣布，发布新一代UFS 5.0与配套的UFSHCI 5.0主机控制接口标准，对应的JESD220H和JESD223G规范已经可以从官方网站下载。UFS 5.0专为需要高性能且功耗低的移动应用、汽车和计算系统设计，相比前代标准提供了更快的数据访问速度和更强的性能，同时保持了与UFS 4.x硬件的兼容性。

新的高速串行接口与优化协议可实现显著吞吐量增长，并助力系统高效节能运行。综合来看，UFS 5.0和UFSHCI 5.0将实现：

行业领先的AI工作负载顺序性能 - UFS 5.0实现了高达10.8GB/s的顺序读写速度，实现了存储带宽的重大进步。

通过集成链路均衡增强信号完整性，确保在更高数据速率下可靠运行。

通过专用电源轨提升电源完整性 - UFS 5.0引入了独立电源轨，实现PHY与内存子系统之间的噪声隔离，简化了系统集成。

通过内联哈希技术进行高级数据保护 - 直接在存储路径内进行数据完整性检查，能更快、更有效地检测数据损坏或篡改。

为实现最高性能与最优能效的数据传输，JEDEC UFS利用来自MIPI联盟的行业领先规范来构建其互连层。这种合作在UFS 5.0中得以延续，该版本采用了MIPI M-PHY v6.0规范与UniPro v3.0规范。

其中MIPI M-PHY v6.0是高性能PHY物理层接口，采用了PAM4信号编码机制，引入HS-G6高速模式，将每通道最大带宽提升至前代HS-G5最高速率的两倍。同时 HS-G6模式采用全新的1b1b线路编码，大幅降低编码开销。UniPro v3.0则是传输层与链路层协议，用于芯片组与外设组件之间的互连，配合HS-G6可以使UFS接口带宽达到每通道每方向46.6Gb/s。

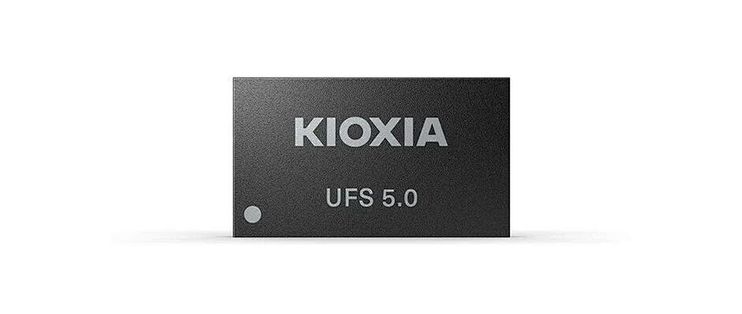

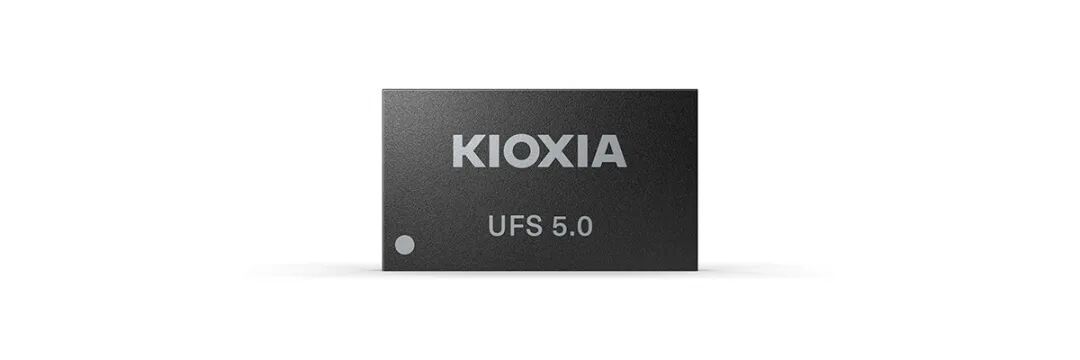

早在数天前，存储器制造商铠侠（Kioxia）宣布其UFS 5.0闪存已经出样。
