不折腾不作死-DIY34寸显示器

2019-05-04 15:56:43 211点赞 959收藏 252评论

一、前言

 今年年初花了三千元DIY组装一台性能比电脑。当时由于成本有限等缘故,花了八百元在某鱼掏了一台二手的松人R290 2k 144hz显示器

节前三千元组装一台性能电脑的体验那些年折腾过的原厂轴主题征稿活动开始啦,来分享你和Cherry原厂轴的故事与经验吧~攒机配件多,跪求经验分享?关注#攒机爱好者#话题,分享学习与众不同的DIY配件和装机作品。一.缘由老婆:在干嘛?我:我在上什么值得买看优惠商品。老婆:让开!今晚我要上唯品会,电脑给我用。我:……那好吧!苦于家中只有一追寻属于我的天| 23 评论81 收藏118查看详情

 由于一直深受IPS屏幕的偏艳丽、可视角度大毒害,突然转到可视角度差、颜色一般般VA屏幕,两个多月都没有适应过来,心中有了个想换显示器的念想。

显示器的性价比之道 篇一:喂喂,不得了了,那边便利店显示器半价!———显示器自组屠龙技小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。详细活动规则,请猛戳此链接!前言说起显示器自组,其实早在六七年前,大约还是白领去专门去星巴克体验小资情调的年代,苹果显示器DIY就已经在淘宝有不小的市场了,那个年代,水果的显示器...KKGG| 120 评论110 收藏600查看详情

 今年三月看到KKGG的这篇文章,深深中了DIY显示器的毒,特别是LM340UW5-SSA1这款面板(简称uw5),成为我的心水之选。

UW5这款LG新出品IPS面板曲率为1900r,最高分辨率3440*1440,俗称3.5k,最高亮度400 cd/m²,颜色98% DCI-P3,也就是135%sRGB,原生支持144hz(3.5k)刷新率。无论从分辨率、颜色和刷新率等都非常符合我的口味。UW5这款LG新出品IPS面板曲率为1900r,最高分辨率3440*1440,俗称3.5k,最高亮度400 cd/m²,颜色98% DCI-P3,也就是135%sRGB,原生支持144hz(3.5k)刷新率。无论从分辨率、颜色和刷新率等都非常符合我的口味。


LG 34GK950F 34英寸 Nano IPS技术曲面144Hz准4K 带鱼屏98%DCI-P3 HDR400 1MS F-Sync 电竞电脑显示器9699元京东去购买看百科

 目前只有一款LG 34GK950F显示器使用这款面板,某东售价高达9799。能够以三分之一的价格DIY一台相似的显示器,虽在性能和售后上有差距,但也值得一试。

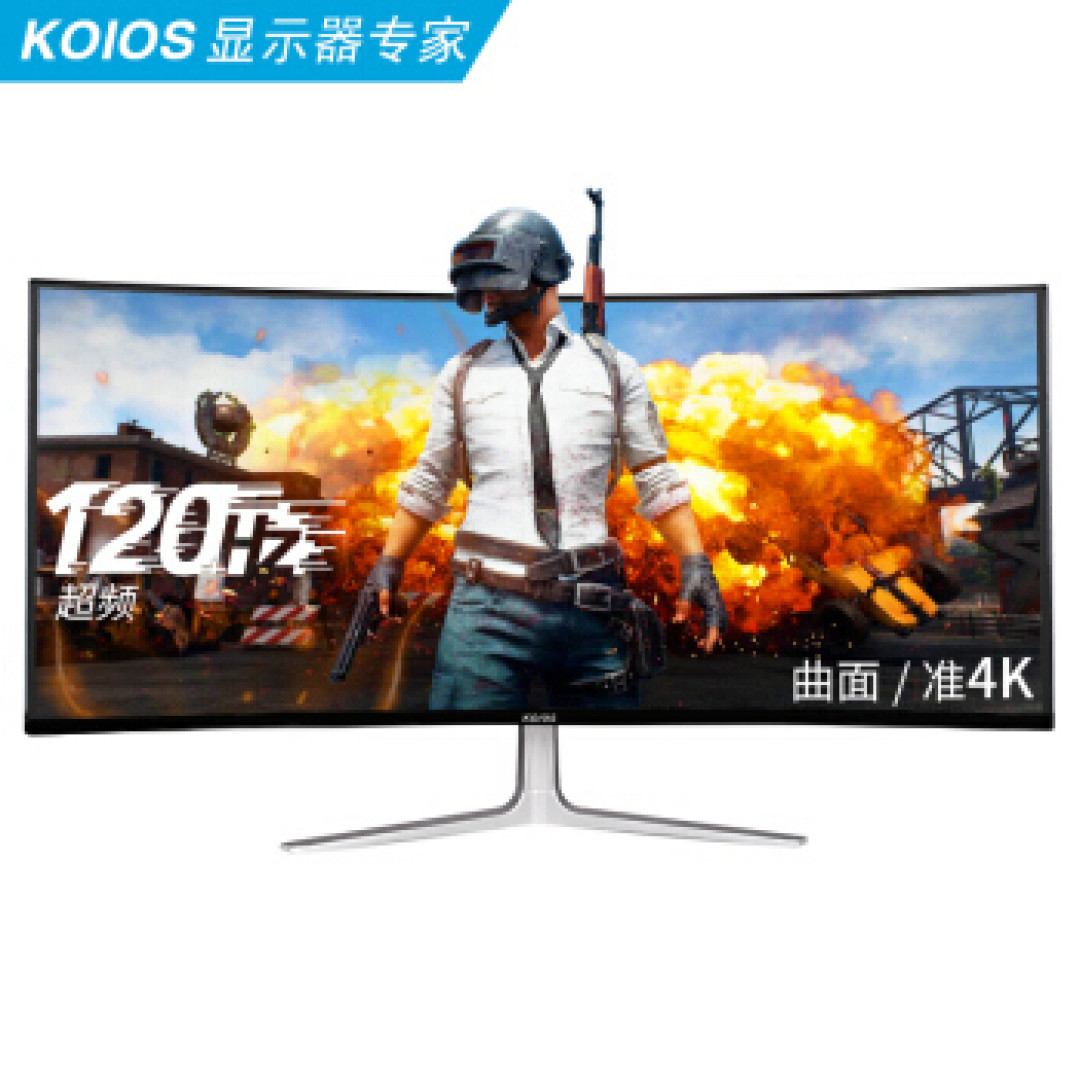

K3419UG 34英寸曲面4K 120HZ电竞IPS显示器LG原装模组21:9带鱼屏4019元京东去购买看百科

如有不喜欢折腾的值友来说,koios的K3419UG也不错,其面板为uw4,相比uw5,在刷新率、亮度和颜色上略差一点。但相比动辄上万的外星人AW3418DW实惠很多。某东常年售价4K上下。

二、准备

DIY显示器并没有DIY组装电脑那么复杂,由于产品集成度已经相当高,所以只需要确定相关组件:屏幕+驱动板+EDP屏线+按键+背光线+升压板(可选)+电源。DIY显示器并没有DIY组装电脑那么复杂,由于产品集成度已经相当高,所以只需要确定相关组件:屏幕+驱动板+EDP屏线+按键+背光线+升压板(可选)+电源。

在面板选购可以在屏库和首富家购买,由于商家来来去去就那几家,价格比较坚挺(2.5k),根据面板上的日期标注,我拿到这款面板还算较新:2018年1月10日出厂。在面板选购可以在屏库和首富家购买,由于商家来来去去就那几家,价格比较坚挺(2.5k),根据面板上的日期标注,我拿到这款面板还算较新:2018年1月10日出厂。

驱动板选择比较关键,追求完美可以选择LG原厂驱动板,渠道不多,可遇不可求。我选择第三方影之佳R9513 v4的驱动板,R9513L 是一款可支持 UHD 的液晶 MONITOR 驱动板。产品支持VGA,SVGA,XGA,SXGA,UXGA, QHD 和 UHD 分辨率 TFT 液晶屏, 如 LG、 Philips、SAMSUNG、 AUO等品牌的 UHD 液晶屏。V4版本自带恒流的一体驱动,可以不用额外配恒流板(升压板)。驱动板选择比较关键,追求完美可以选择LG原厂驱动板,渠道不多,可遇不可求。我选择第三方影之佳R9513 v4的驱动板,R9513L 是一款可支持 UHD 的液晶 MONITOR 驱动板。产品支持VGA,SVGA,XGA,SXGA,UXGA, QHD 和 UHD 分辨率 TFT 液晶屏, 如 LG、 Philips、SAMSUNG、 AUO等品牌的 UHD 液晶屏。V4版本自带恒流的一体驱动,可以不用额外配恒流板(升压板)。

除了驱动板外,像EDP屏线、背光线和电源均不能马虎,特别线材和接口,一单出问题就得不偿失。找驱动板厂家直接配就再好不过,虽然价格略贵些。电源规格为12V5A。除了驱动板外,像EDP屏线、背光线和电源均不能马虎,特别线材和接口,一单出问题就得不偿失。找驱动板厂家直接配就再好不过,虽然价格略贵些。电源规格为12V5A。


二、第一次折腾:铝背板安装

不折腾不作死-DIY34寸显示器

DIY显示器最大难点不在于选择各种组件,而在于背板的安装,背板安装决定了整个成败。因为现在屏幕面板采用集成化设计,整体已经十分完整,同时由于窄边框和曲面屏设计,让屏幕的保护显得更加重要,其中背板就起到强化屏幕保护功能。此外,由于面板上没有固定底座的孔位,所以背板也起到连接显示器底座的作用。

这里介绍第一种铝背板安装方法,这个办法是卖我面板的商家想出来的,根据液晶面板背部螺丝位置进行钻孔,同时为驱动板和按钮设置相应的安装孔位。中间两个大孔为显示器底座安装孔。这里介绍第一种铝背板安装方法,这个办法是卖我面板的商家想出来的,根据液晶面板背部螺丝位置进行钻孔,同时为驱动板和按钮设置相应的安装孔位。中间两个大孔为显示器底座安装孔。

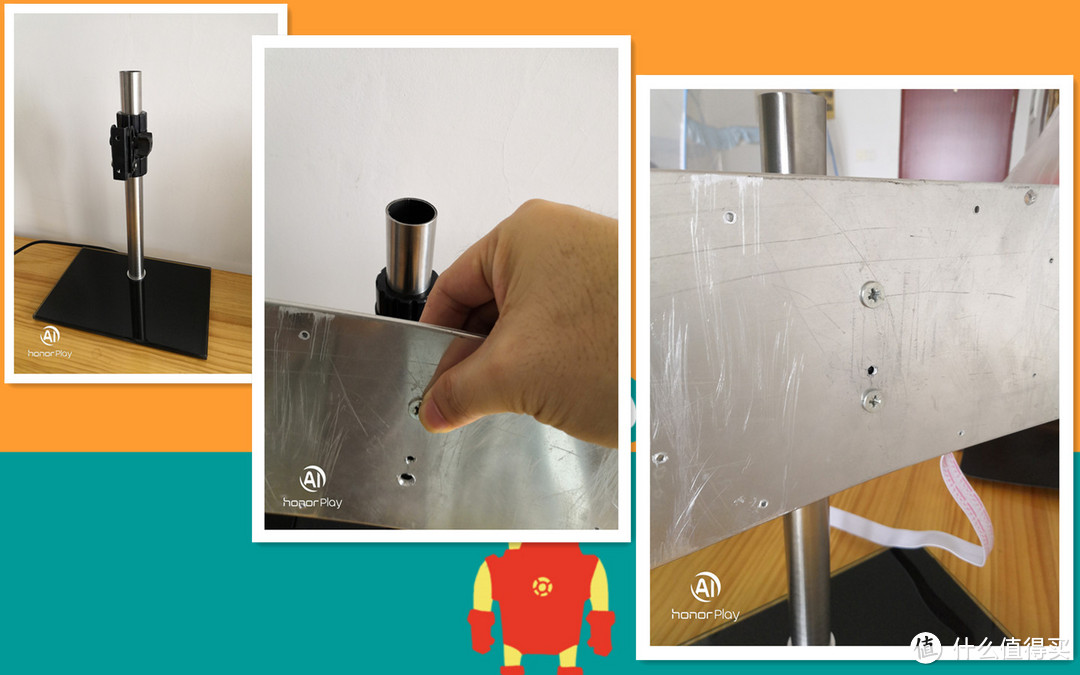

在首富家淘了一块三十元的底座,依据商家提供的大孔位置,进行反向安装,连同铝背板一同固定在底座支架上。由于螺丝较短,只能固定中间两颗,虽只有两颗大螺丝固定,但只要不去摇晃显示器,还是相当稳固。在首富家淘了一块三十元的底座,依据商家提供的大孔位置,进行反向安装,连同铝背板一同固定在底座支架上。由于螺丝较短,只能固定中间两颗,虽只有两颗大螺丝固定,但只要不去摇晃显示器,还是相当稳固。

背板首先固定在底座的支架上,从上图可以看出,为了贴合曲面屏,背板弯曲到第一定弧度。背板首先固定在底座的支架上,从上图可以看出,为了贴合曲面屏,背板弯曲到第一定弧度。

把安装好的铝背板对准面板上的孔位进行安装,两边各固定三颗螺丝,一共完成六颗螺丝固定。把安装好的铝背板对准面板上的孔位进行安装,两边各固定三颗螺丝,一共完成六颗螺丝固定。

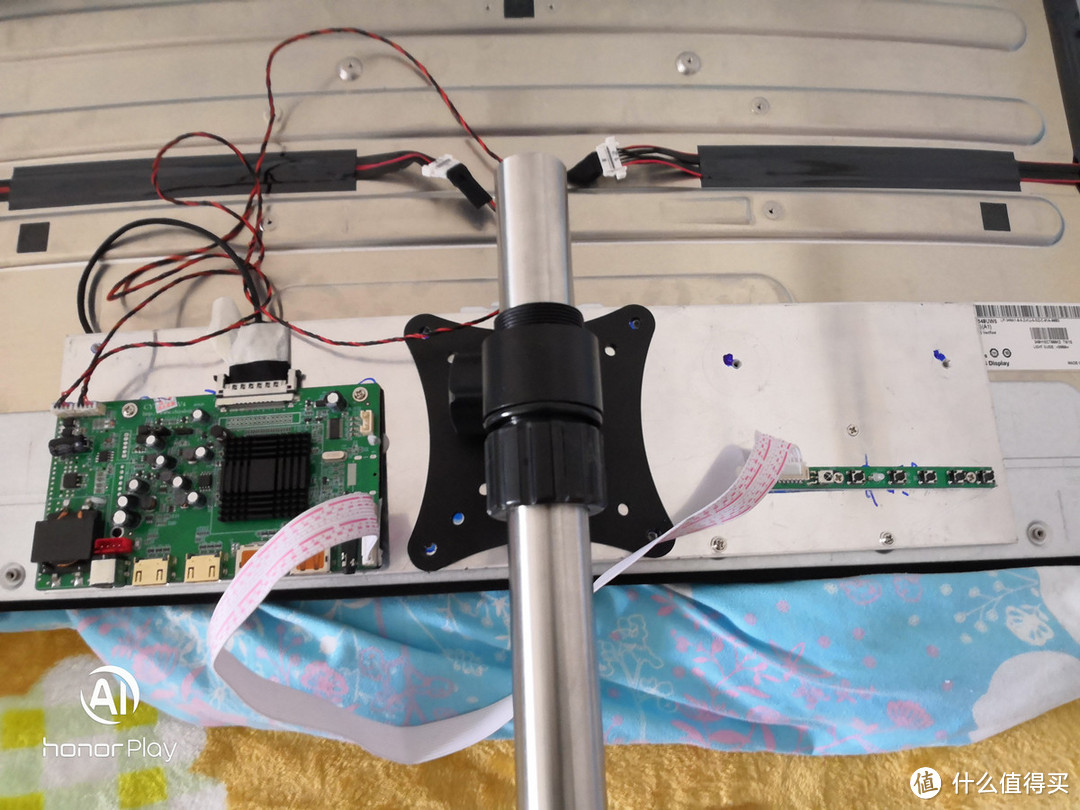

商家提前攻好驱动板和按键板的孔位,直接安装即可。商家提前攻好驱动板和按键板的孔位,直接安装即可。

背光线、屏线和按钮线的安装要注意槽口朝向,切勿装反。背光线、屏线和按钮线的安装要注意槽口朝向,切勿装反。

经过一番折腾,采用铝背板的安装终于完工。经过一番折腾,采用铝背板的安装终于完工。

三、第二次折腾:亚力克背板安装

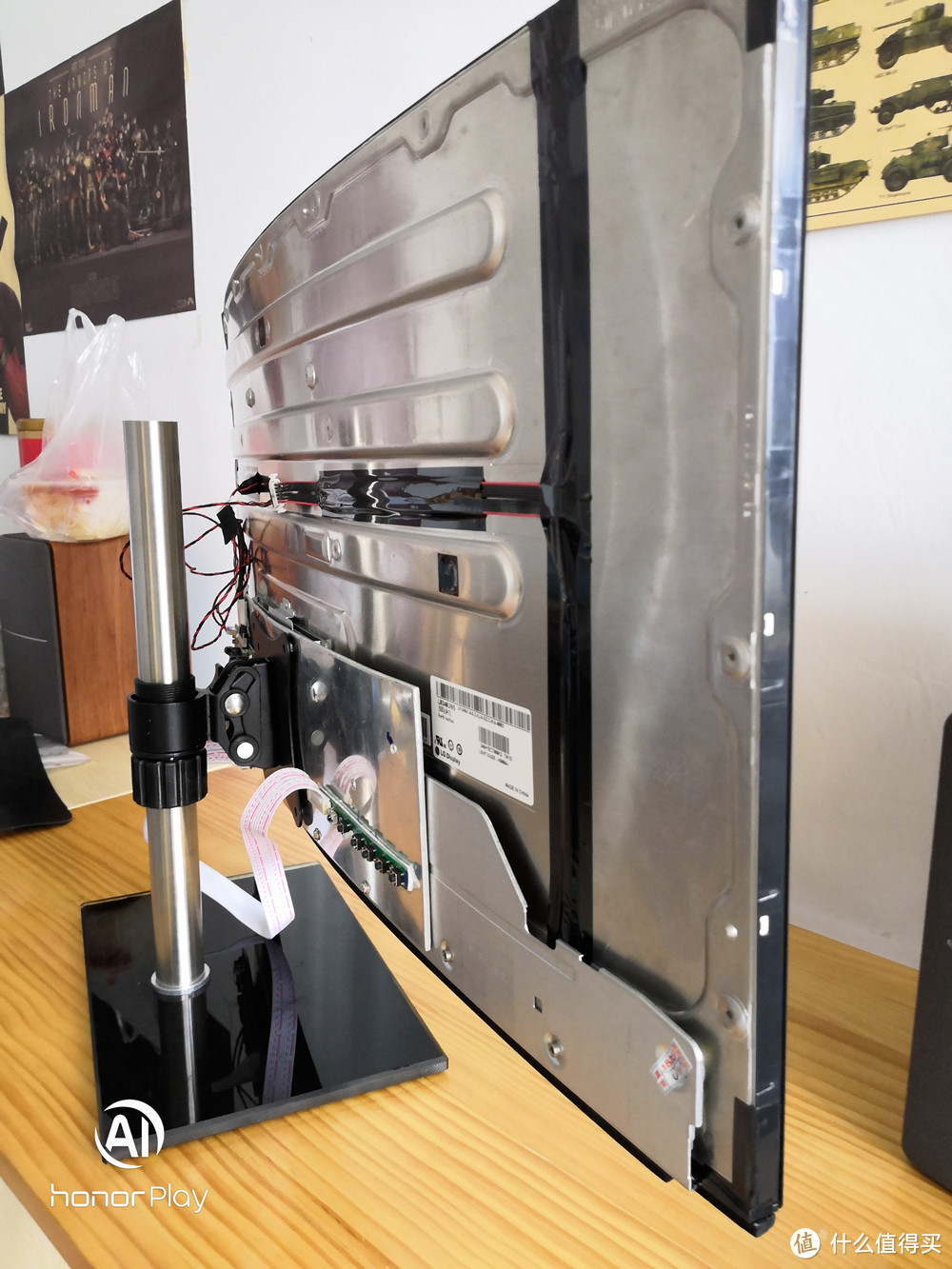

采用小块的铝背板安装方式优点:成本低,安装方便;缺点:固定螺丝有限(只有6颗),稳定性不高,面板倾斜角度不能太大,密封性不高。采用小块的铝背板安装方式优点:成本低,安装方便;缺点:固定螺丝有限(只有6颗),稳定性不高,面板倾斜角度不能太大,密封性不高。

鉴于UW5这款面板上市不久,第三方的背板方案不多,即便在首富家也找不到背壳的方案。下面介绍另外一种——亚克力背板安装;亚克力既具有玻璃的透光性和硬度,又具有塑料的柔韧性,成为众多diy爱好者的首选。

感谢Q群网友的帮助,我的这款亚克力背板已经提前钻好孔位,这次可是坐享其成。感谢Q群网友的帮助,我的这款亚克力背板已经提前钻好孔位,这次可是坐享其成。

亚克力背板厚度达8mm,长宽为820mm和361mm,具有一定的弧度可以紧贴液晶面板,强度更是没话说。亚克力背板厚度达8mm,长宽为820mm和361mm,具有一定的弧度可以紧贴液晶面板,强度更是没话说。

依据面板上的螺丝孔位对亚克力进行钻孔,多达31个孔位,要求钻孔精度较高。此外不要漏了屏线和背光线的出口,如上图的方框位置。依据面板上的螺丝孔位对亚克力进行钻孔,多达31个孔位,要求钻孔精度较高。此外不要漏了屏线和背光线的出口,如上图的方框位置。

3mm长度的m3螺柱就可以完美匹配面板的螺丝孔位,而不至于伤及面板。3mm长度的m3螺柱就可以完美匹配面板的螺丝孔位,而不至于伤及面板。

和铝背板一样,首先完成底座支架的安装,配合螺母和垫片进行固定,稳如狗啊。和铝背板一样,首先完成底座支架的安装,配合螺母和垫片进行固定,稳如狗啊。

接着完成驱动板的固定,同样也是通过背面穿螺丝,然后用螺母固定的方式进行。接着完成驱动板的固定,同样也是通过背面穿螺丝,然后用螺母固定的方式进行。

这里要注意:屏线和背光线要小心穿过方形孔,不要刮伤线芯;装好线缆后,最后完成整个面板31个螺丝孔的安装,注意螺丝千万不要扭得太紧,会使面板受力不均匀而导致背光不均匀问题。这里要注意:屏线和背光线要小心穿过方形孔,不要刮伤线芯;装好线缆后,最后完成整个面板31个螺丝孔的安装,注意螺丝千万不要扭得太紧,会使面板受力不均匀而导致背光不均匀问题。

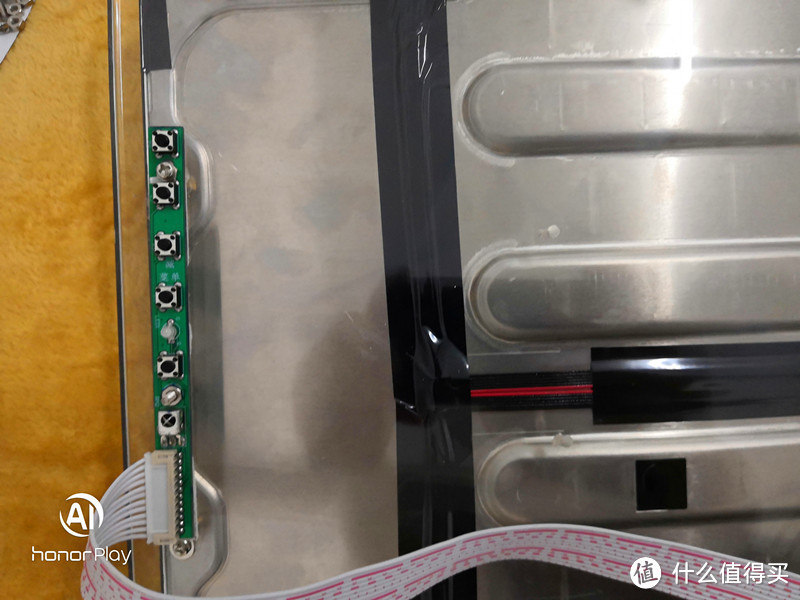

按键板同样也是采用螺丝固定方式。按键板同样也是采用螺丝固定方式。

最后一击:将支架安装到底座上。最终完成亚克力背板的安装,最后一击:将支架安装到底座上。最终完成亚克力背板的安装,

亚克力背板优点十分明显——稳。不光和面板贴合紧,起到保护作用,而且具有透光性,使整个面板的背部一览无遗,爽!但相比铝背板结构,重量大,工艺要求高,安装比较麻烦。亚克力背板优点十分明显——稳。不光和面板贴合紧,起到保护作用,而且具有透光性,使整个面板的背部一览无遗,爽!但相比铝背板结构,重量大,工艺要求高,安装比较麻烦。

四、完工



显示器的连接只需要完成DP线和电源的接入,商家赠送的是1.2版本的DP线。显示器的连接只需要完成DP线和电源的接入,商家赠送的是1.2版本的DP线。

全黑下的屏幕测试,可以看到左上角和左下角有明显的漏光,不太严重,还算可以接受。全黑下的屏幕测试,可以看到左上角和左下角有明显的漏光,不太严重,还算可以接受。

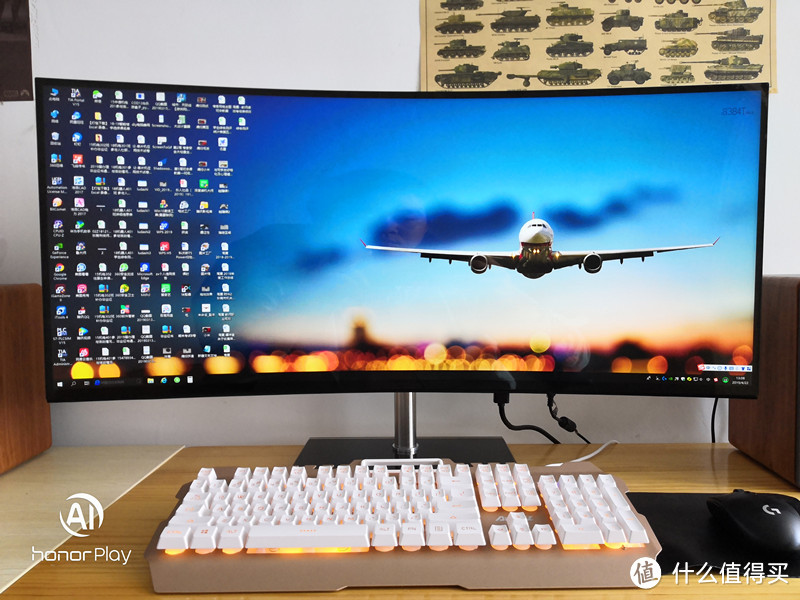

无需多说,UW5的的艳丽让我又回归IPS的怀抱,非常棒的显示效果,红色略显突出;无需多说,UW5的的艳丽让我又回归IPS的怀抱,非常棒的显示效果,红色略显突出;

虽然可以设置3.5k下144hz的刷新率,但在UFO测试中并不稳定。设置为100hz下还是相当稳定,期待用5k的驱动板到货后进行测试,见下回分解吧。虽然可以设置3.5k下144hz的刷新率,但在UFO测试中并不稳定。设置为100hz下还是相当稳定,期待用5k的驱动板到货后进行测试,见下回分解吧。

小结一下:这次的DIY显示器体验真棒!不光能体验LG 34GK950F御用的LM340UW5-SSA1面板的显示效果;还能动手一把,体验到DIY显示器的乐趣。从面板的选择,到配件的选配,再到和网友讨论,让我受益匪浅。

五、DIY显示器的温馨提醒

温馨提示一下:DIY显示器有风险,入手需谨慎!

如果你也打算DIY显示器,需要注意以下几点:

1、选择可靠的供货商和成熟的方案,可以让你事半功倍;

2、面板的签收一定要当面验机,面板非常脆弱,漫长的运输过程极易损坏,一定要当面测试无误后再签收;否则商家会以各种理由拒绝你的退回。面板的价格占了整机价格的百分之八十,损失可想而知。

3、安装需十分小心,切勿大力出奇迹!我在更换亚克力背板过程中,就试过屏幕无法点亮,吓出一身汗。误以为损伤面板,后来仔细排查发现背光线接触不良,原来在安装过程中有拉扯导致接触不良。

不折腾不作死,好好享受DIY的乐趣。再会!
