拆解报告：MEIZU魅族10000mAh 22.5W快充移动电源PB06

最近MEIZU魅族推出了一款双口快充移动电源，这款产品机身扁平轻薄，容量10000mAh，方便日常应急充电使用。配备的USB-C口支持18W双向快充，无论是移动电源自身蓄电还是给各品牌手机充电速度都很快；USB-A口支持华为SCP超级快充协议，最大输出功率22.5W，可满足华为系列手机快充需求。下面充电头网就对这款产品进行拆解，一起来看看里面用料做工如何。

一、魅族10000mAh移动电源外观

包装盒正面印有产品外观图，左上角是MEIZU品牌，下方是产品名称——魅族超充USB-C移动电源。

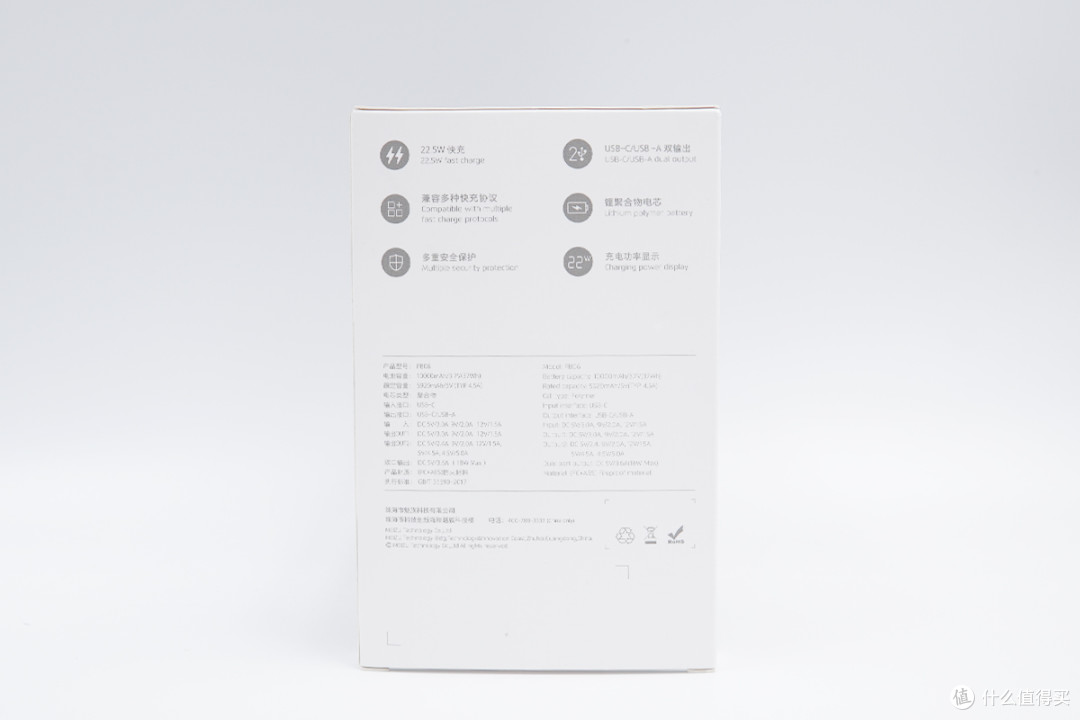

包装盒背面是移动电源六大特性标识以及规格参数信息。

打开包装，移动电源和数据线均外套塑料袋防尘防磨损。

包装内全部东西一览，包括移动电源、数据线和使用说明书。

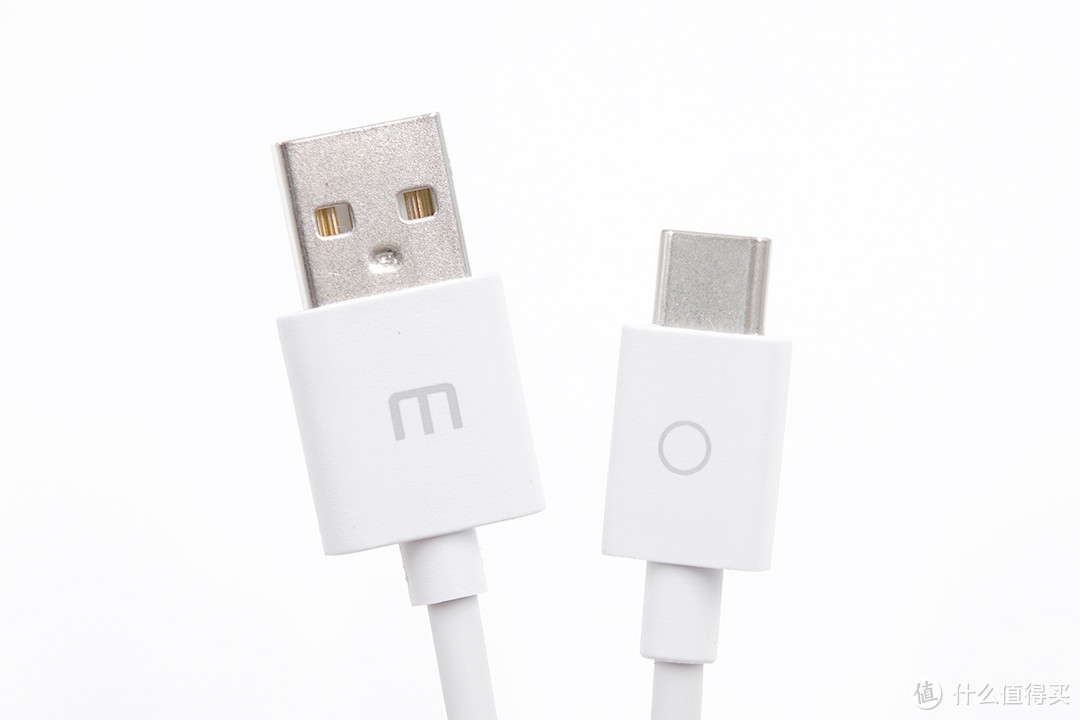

数据线两头做了抗弯折处理，线头塑料外壳上印有M和圆圈logo。

魅族这款移动电源采用PC阻燃材质白色外壳，表面磨砂处理，两侧半圆弧面设计，整体设计风格简约。

机身正面上端是10000 POWER BANK字样。

背面则印有DESIGNED BY MEIZU字样。

机身顶部做了收缩设计，相对要窄一些。

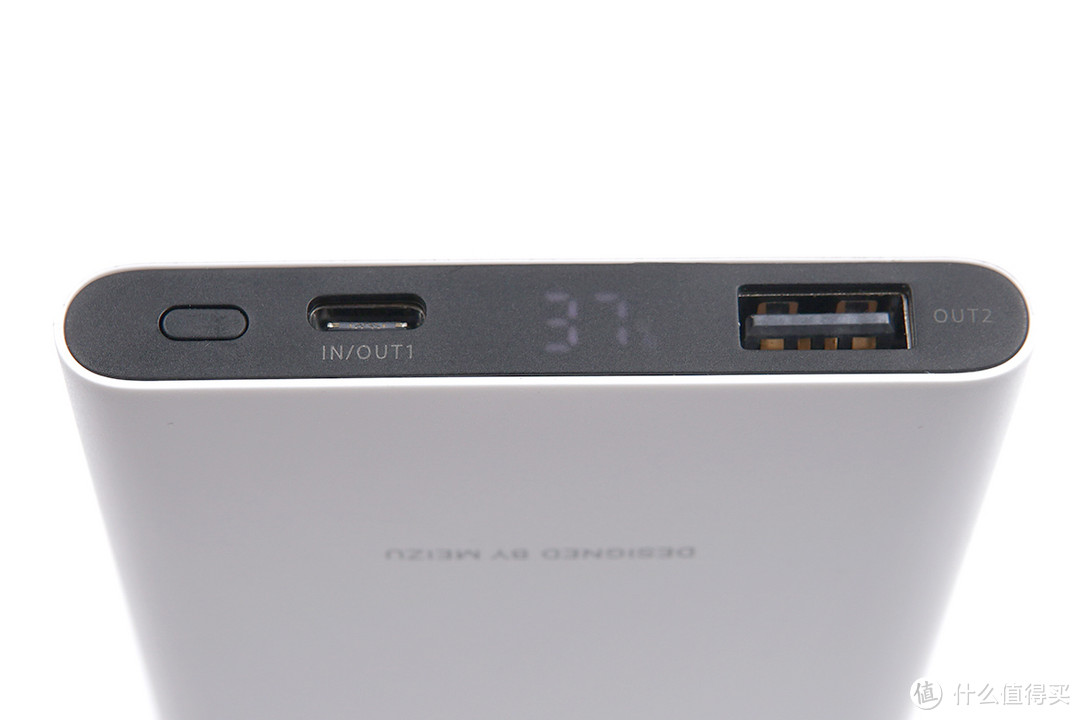

顶面配有电源键、USB-C双向快充口、LED数显屏（可显示电量和充电功率）和USB-A快充输出口。

USB-A口特写，正负极加宽。

底部外壳上标注有移动电源参数信息

型号：PB06

电池容量：10000mAh/3.7V（37Wh）

额定容量：5920mAh（5V4.5A）

电芯类型：聚合物

产品材质：PC+ABS

USB-C输入/输出：5V/3A、9V/2A、12V/1.5A

USB-A输出：4.5V/5A、5V/4.5A、5V/2.4A、9V/2A、12V/1.5A

产品已经通过了RoHS认证。

使用游标卡尺实测移动电源长度为148.44mm。

宽度为72.94mm。

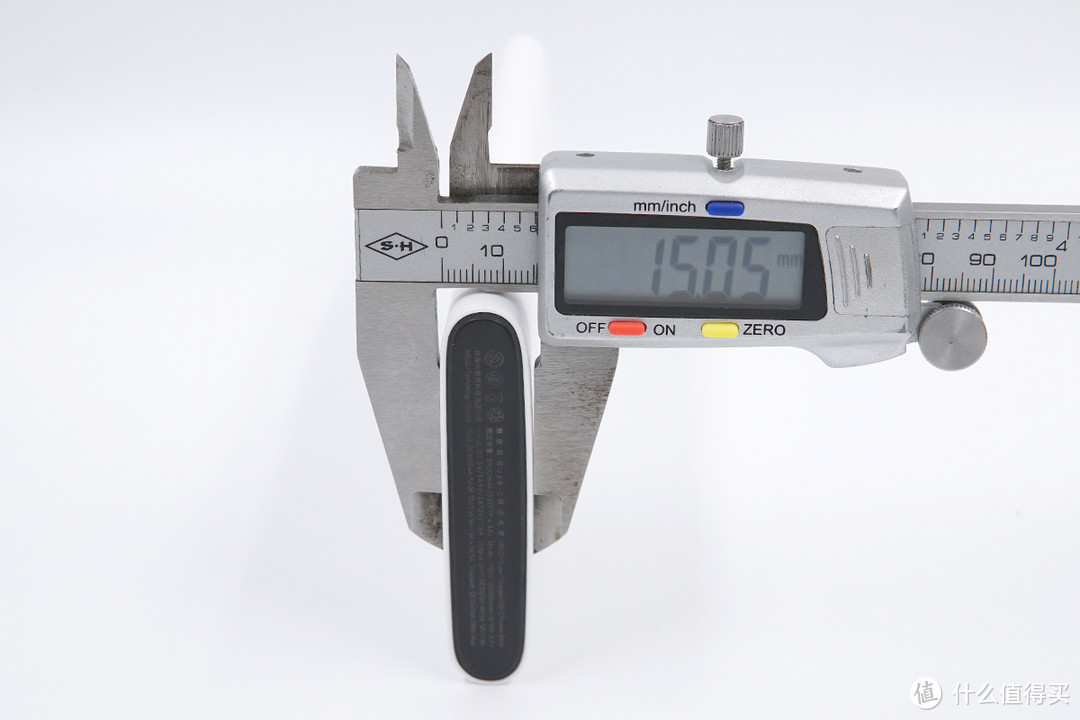

厚度为15.05mm。

和iPhone 11 Pro MAX直观对比，移动电源要矮一些。

机身厚度约为一元硬币直径的一半。

净重约为225g。

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP快充协议。

另外使用KT002检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V2.4A、9V2A、12V1.5A三组固定电压档位。

二、魅族10000mAh移动电源拆解

将机身顶部外壳拆下，黑色塑料板上设有卡扣，白色机身两侧设有三角防拆螺丝。

拆掉防拆螺丝，从另一端将塑料框架抽出，电芯上贴有两条泡棉保护，PCB板使用螺丝固定。

塑料框架背面做了镂空处理，此外还贴有一层石墨导热贴纸。

将电芯和PCB板取出，两者之间有隔离板进行隔离，电芯区域两侧贴有双面胶，电路板区域有两块导热垫，将PCB发热传导至石墨导热贴。

PCB板正面一览。

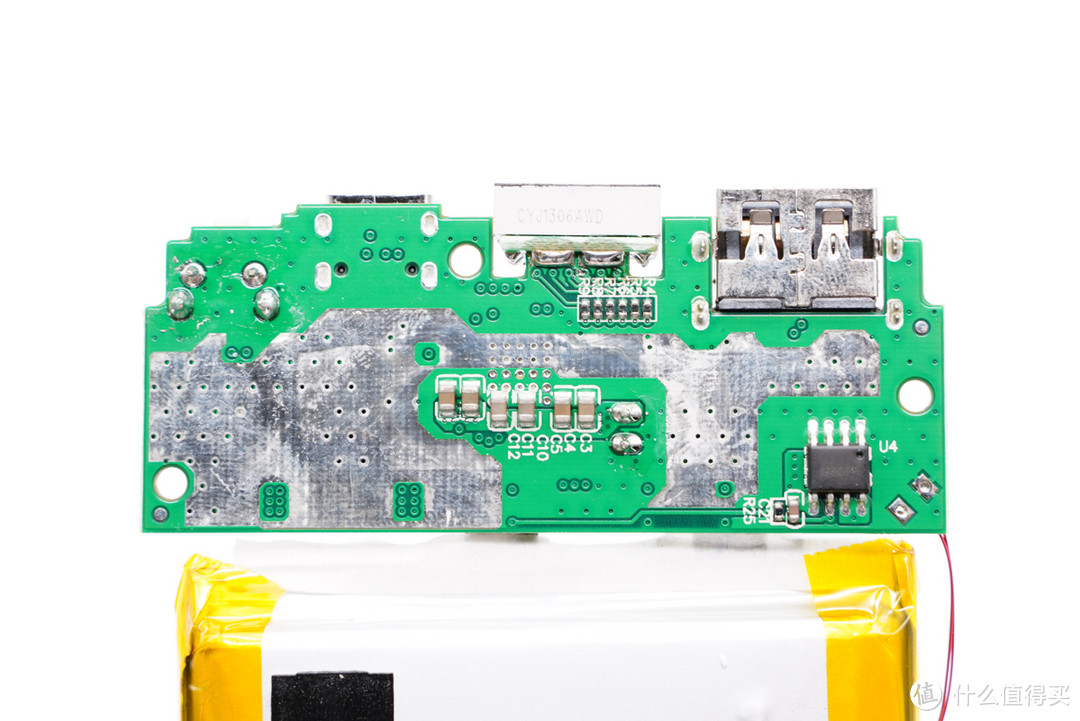

板子背面做了露铜加锡和过孔设计，加强散热。

经过对PCB板正背面电路观察分析发现，魅族10000mAh 22.5W快充移动电源采用一颗主控芯片进行升/降压转换实现双口任意口快充输入/输出架构。下面我们从电芯放电到两路输出来一一了解各元器件。

电芯来自GPC格林德，规格为10000mAh/3.7V/37Wh；长115mm，宽60mm，厚9.9mm；生产日期2020年7月9日。

丝印ja9066L一体化锂电保护IC。

PCB板背面还有一颗，两颗并联工作，降低电阻减少损耗。

电芯侧面配有热敏电阻进行温度监控，并且使用胶带粘贴固定。

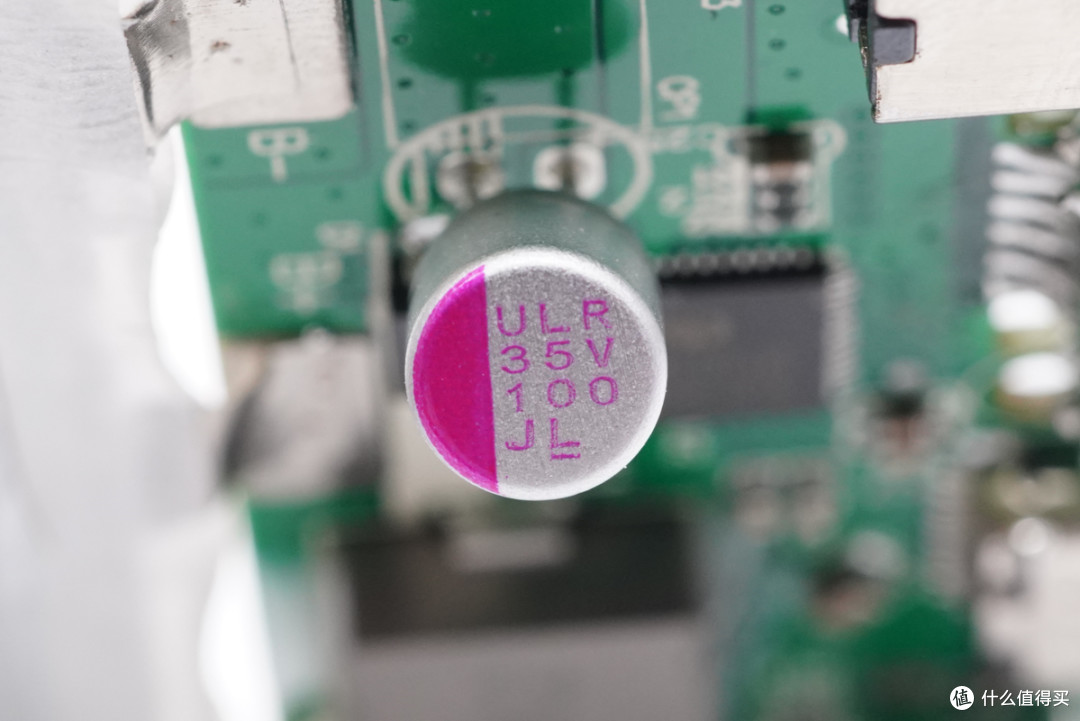

滤波固态电容规格为35V 100μF，万裕ULR系列。

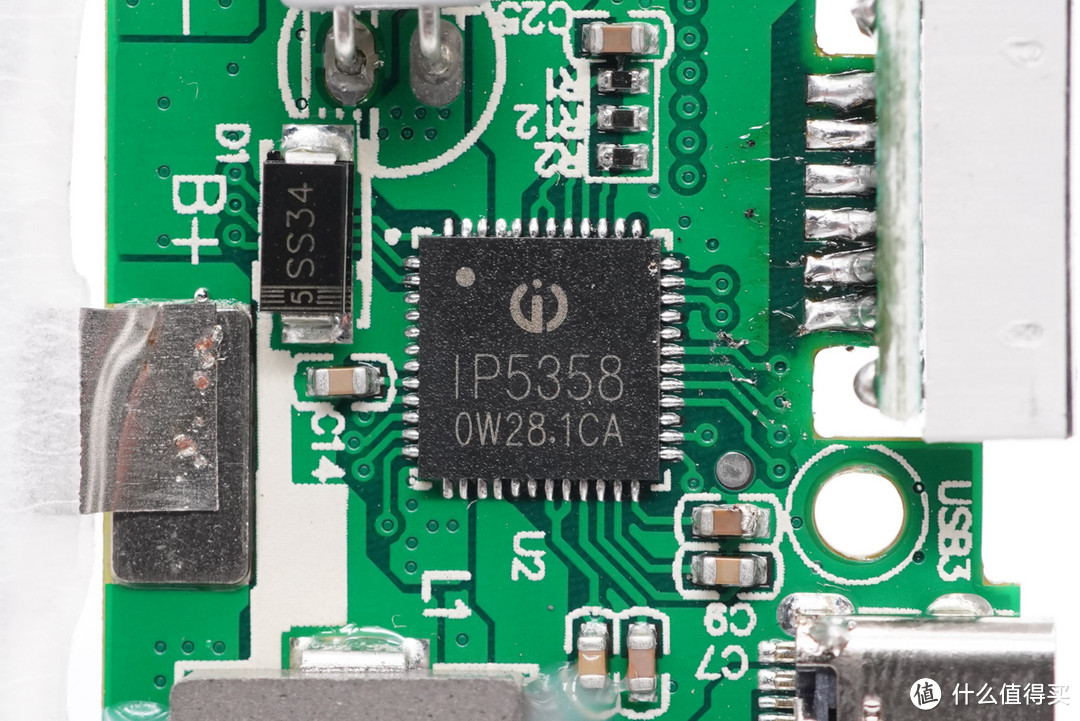

移动电源主控芯片采用英集芯IP5358。IP5358是一款集成QC2.0/QC3.0/SCP/VOOC输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTK PE+1.1&2.0输出快充协议、USB PD2.0/3.0输入输出协议、USB PD3.0 PPS输出协议、兼容BC1.2/苹果/三星手机。

此外，英集芯IP5358内置同步升降压转换器、锂电池充电管理、电池电量指示等多种功能，并支持一个USB-C、两个USB-A以及一个Micro USB共四个接口的控制，单独使用任何一个接口都可以支持快充，可提供最大22.5W的输出功率。

英集芯IP5358同时获得了USB PD3.0和VOOC双认证，是业界首款同时拥有双认证移动电源SOC，为USB PD快充移动电源和VOOC快充移动电源的开发提供了完整、高效的解决方案。此前充电头网已对英集芯IP5358做了相关报道。

英集芯IP5358资料信息。

2R2合金电感特写，配合英集芯IP5358进行升压输出放电降压输入充电，打胶固定，防止移动电源跌落电感脱落。

电源键特写，过孔焊接固定。

USB-C母座特写，过孔焊接。

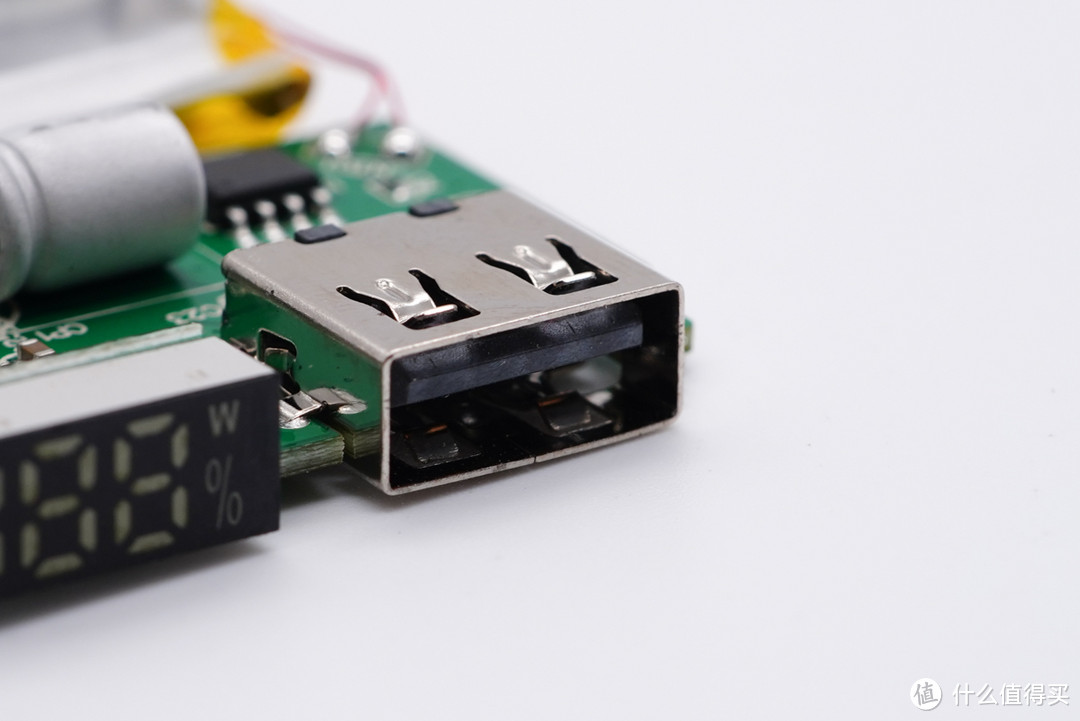

USB-A母座特写，沉板过孔焊接，以降低机身厚度。

LED显示屏同样沉板处理。

全部拆解完毕，来张全家福。

充电头网拆解总结

魅族10000mAh 22.5W快充移动电源机身扁平，整体小巧轻便，携带方便适合日常实用。1A1C接口均支持QC2.0/3.0、AFC、FCP协议，A口还额外支持华为SCP快充协议。双口最大输出功率分别为22.5W和18W，可满足华为、小米、黑鲨等品牌手机的日常应急充电需求。

充电头网通过拆解发现，移动电源电路板外围简洁，采用一颗英集芯IP5358高集成、高性能22.5W 全协议快充主控芯片进行升降压转换，实现A+C口任意口快充。IP5358 内置188数码管驱动，无需外观MCU ，使得板子非常简洁。此外电芯配有保护电路和热敏电阻确保安全，而且散热措施做得很好，塑料框架镂空以及贴有石墨导热贴纸，PCB板过孔和露铜加锡设计，并配有导热垫帮助导热，产品整体设计做工扎实。
