(跟我学之四)再攒一个16寸外6速儿童自行车

2022-11-29 22:20:25 4点赞 14收藏 13评论

0前言

直男单车佬最大的毛病,就是想拉着其他人一起骑。他们一般会先尝试拉女朋友/老婆一起,买或者组装好一个女士车,然后顶多骑一次,对方就不会再碰这破玩意了,海鲜市场可以看到大量的因为老婆不骑要出掉的车。

对有孩子的单车佬而言,带(折)着(腾)孩子一起骑车是更好的选择,还是小宝宝时候,就想着能不能在自己车上弄个儿童座椅,稍大一点就开始滑步车整起来,三四岁就可以开始骑14寸了。

虽然单车佬觉得买玩具都是乱花钱,但在给孩子装自行车上,一点都不吝啬,一千多的early rider,买的人可不少。

下面教你组装一个16寸的变速自行车,适合1.1~1.3米的孩子,可爬坡,可竞速。

1车架

某宝找到一款16寸钢架,铝架实在太贵,最主要是不能撑架。

车架车架

基本参数:安装16寸轮组,前后V刹座,BSA68螺纹五通,使用30mm有牙碗组、25.4mm座管、28.6mm座管夹,车架开档前100/后110mm 前叉650克车架2020克,双孔内走线。

主要看中它前后V刹,非常不喜欢鼓刹,儿童车大多数都是后鼓刹,常规五通也更好选择牙盘和曲柄。

79元加运费到手,然后用手喷漆改了个粉色,喷漆需要选择大晴天方便晒干,有条件最好上烤漆,硬度要好很多。

2轮组

后叉间隙理论上可以上349轮组,但前叉余量较小,保险起见还是选的305轮组。

配单速的话,开档前100后110的铝圈就行,尽量选铝圈,铁圈太重,便宜的多数是单层圈,有条件可以买双层的,不过小孩骑,单层也够用。

需要注意的是开档尺寸,前100的可以用快拆花鼓,一般碟刹前花鼓都是100开档,但后轮的就比较少了。而且后轮不能用快拆,因为是鱼嘴后叉,桶轴才能牢固安装。桶轴的螺杆都很长,不同的开档是靠加垫圈和螺母来实现,单速的后轮基本都能安装上。

因为我打算做变速,110的后开档实在太小了,需要撑一下,买车架时候配了一个螺杆,就用扳手拧螺母撑开,撑到125mm再放开,基本稳定在120mm左右。

120mm开档的后轮很难买到,看到一个很漂亮的车圈,就打算尝试自己编了。

车圈车圈

双层阳极氧化的16寸车圈,28孔均孔,只要15一个,果断买了两个,编坏了也不心疼。

然后是花鼓,培林的基本都是快拆,选了一对28孔久裕铝合金花鼓。

前后花鼓前后花鼓

可以看出,后花鼓的开档是靠垫片来决定的,原装是135mm,我们要120的开档,需要减少一些垫片。

辐条的长度需要使用辐条计算器,我用了个笨办法,直接在电脑上花了模型测量出来。

前轮前轮

后轮后轮

前轮1X对称编圈,后轮驱动侧2X,非驱动侧1X编圈,轮心在开档中心。

测量出来辐条统一为128mm长度,选择不锈钢辐条,买60条共70元。

没有买调圈工具,直接在车架上调,没有百分表,在公司借了个松下激光测距,总算调到1mm范围内了,非常麻烦,没有专业工具强烈不建议自己编,花钱让别人编吧,编圈调圈的工时占总工时的一半还多。

3刹车系统

使用正常的V刹就可以,如果孩子力量小,用迪卡侬那种省力刹把,也可以直接用小刹把。车架是内走线设计的,但老板只给配了2个过线塞,只好都装在前面了。

4传动系统

中轴直接用112宽度的方孔中轴,用空心的也可以,需要提高曲柄预算。

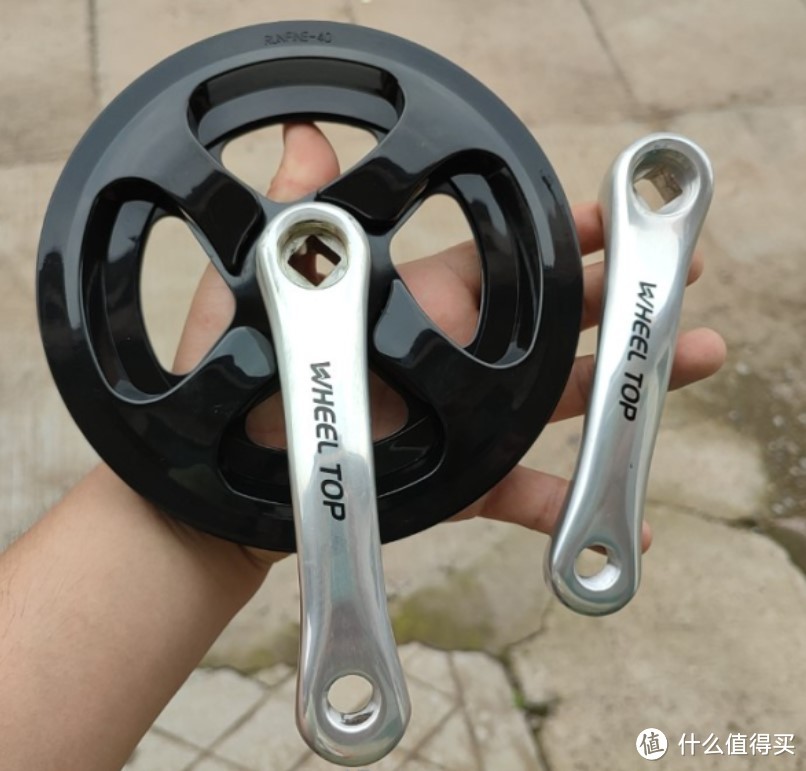

曲柄牙盘找到一款127腿长,40齿带护盘的铝合金曲柄。

曲柄牙盘曲柄牙盘

螺纹的花鼓只能选择旋飞,综合考虑,选了6速飞轮,飞轮高度36mm,装上后刚好开档120mm。

注意飞轮选择带定位导向的,就是齿片上有一些加工的槽方便链条切换。

注意最大齿数,最好不要超过30T。

链条用678速,或者9速的也可以,需要截到合适长度。

6速飞轮6速飞轮

5变速系统

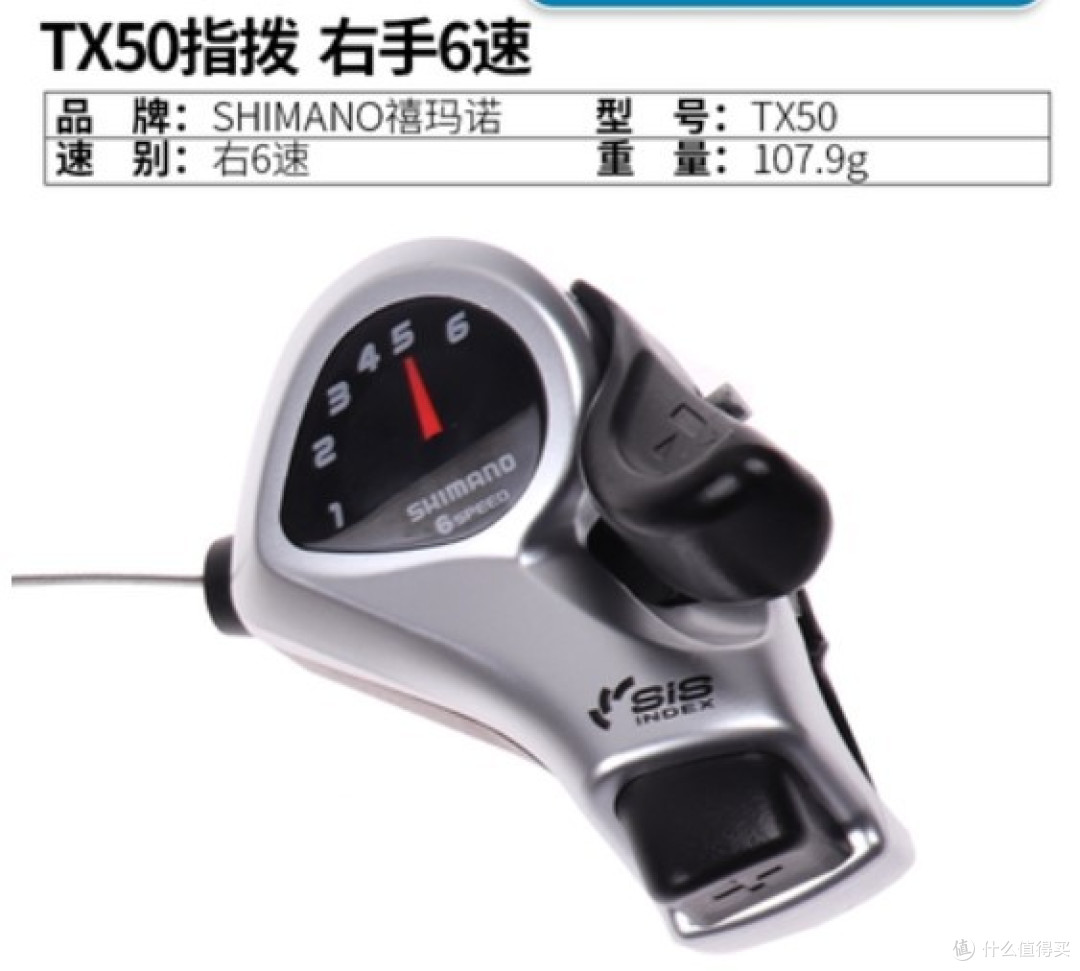

指拨,禧玛诺6速TX50

指拨指拨

禧玛诺6789速的后拨拉线比都一样,任意选择一个短腿的都可以,我找了个蓝图中腿后拨,中腿也可以用,短腿最好,相对稀有贵一些,短腿离地远,理论上更安全一点。

后拨后拨

单速的安装后拨,还需要一个特殊尾勾,适合鱼尾后叉 单速自行车 死飞自行车改变速公路赛车专用后拨尾勾。

安装时候有点干涉,家里有切割机打磨最好。

另外因为鱼尾后叉是撑过的,安装面是倾斜的,所以要用垫片调整尾勾,保证后拨导轮与飞轮平行。

最好再安装一个后拨保护器,因为小孩不会像大人这么爱惜车,停车都是直接扔地上。

尾勾尾勾

6车把

头管内径是30mm直管,前叉是1”(25.4mm)有牙直管前叉,使用这个规格有牙碗组。

碗组碗组

前叉内径22.2,可以直接安装鹅颈,这里我用的把立增高器。

(跟我学之四)再攒一个16寸外6速儿童自行车

把立车把的选择就普通的就行,注意把立前孔与车把中心都是25.4mm。车把长度,儿童一般不超过500mm,有条件可以自己切短,把套也和成人的一样,买硅胶的把套,剪短一点。

把套把套

7座管和鞍座

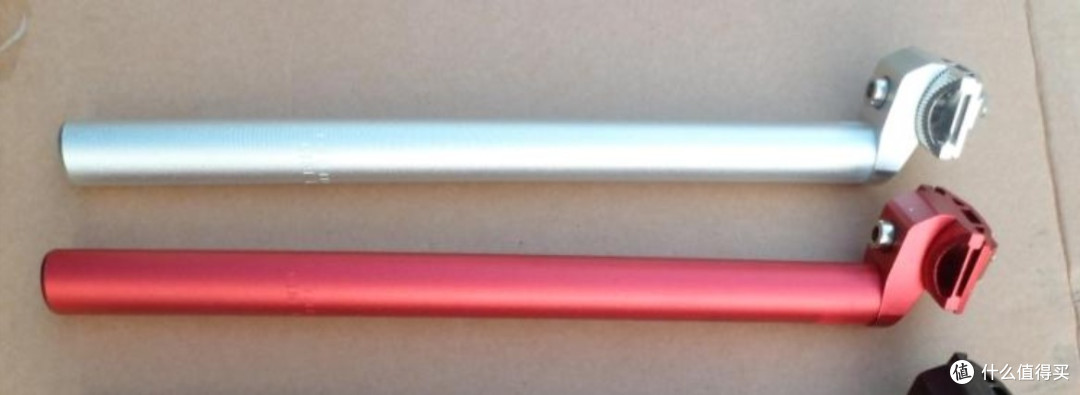

座管架规格是28.6,适配25.4座管。座管有导轨式和缩头式,导轨式直接安装,缩头式需要一个转换座。同样优先选择铝合金的。

鞍座选儿童式的,我在海鲜市场买了个捷安特的,看起来还够结实。

座管座管

8使用感受

原谅我这混乱的配色,一开始布局的时候没有考虑充分,反正孩子也不挑剔。

6个档为都能很顺利挂上和退下,不摩擦轮胎和车架。

后变速后变速

小闺女能每天晚上拉着我出去骑一圈了,非常欣慰,整车照片。

(跟我学之四)再攒一个16寸外6速儿童自行车
