#原创新人#艰难的TTL刷机路--新固件斐讯 K1 无线路由刷机教程

一、前言

斐讯的免费路由器值友们已经不陌生了，最近学校校园网升级了锐捷，原来的渣渣路由不能安装锐捷客户端被舍友一致摒弃了，于是决定在京东撸一个新路由器，没想到这就是我悲惨人生的开始。

斐讯的产品线现在包括k1，k1s和k2，但是他们之间的功能并没有什么实质性的改变，一样的MTK处理器，一样的百（keng）兆（die）口。鉴于值友开箱最多的是k1，于是无脑选择了它。然而，直到拿到路由器准备刷机的时候才发现，这！路！由！器！变！天！了！ 出厂路由器固件为v21.4.6.12以及以上的已经封堵了tftp，所以残酷的现实让我寻找新方法---TTL拆机大法！

二、刷机

准备材料

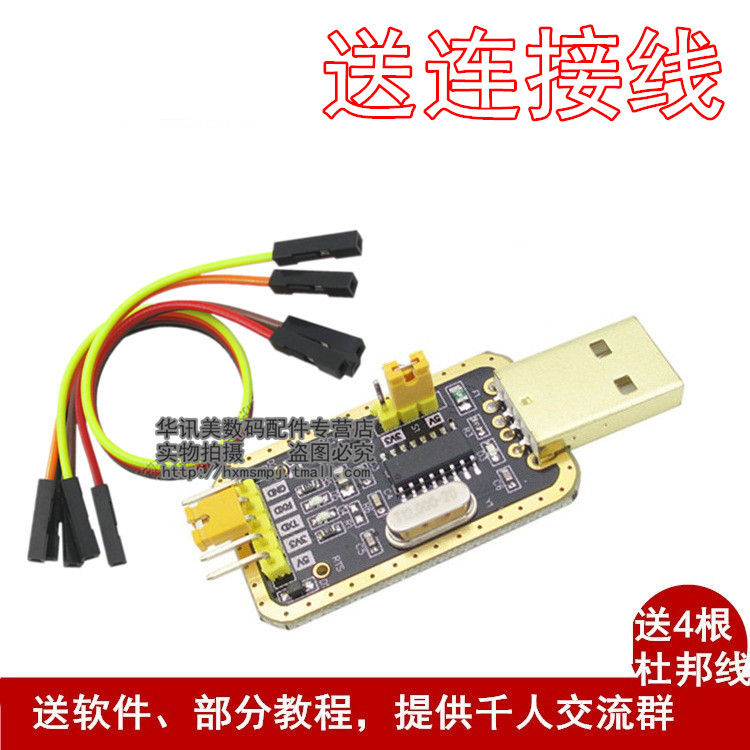

1. 首先，你需要一个 TTL 板，我买的是这个





2. 土豪金CH340G RS232升USB转TTL模块转串口中九升级小板 刷机线￥8天猫精选

实际上一般的单片机开发板上都有这个（我的51板上就有它QAQ）。无论如何，你得有块TTL板子。

2. 2.54MM间距的排针，这个我直接找做电子设计竞赛的基友要来了。

3.工具软件包

链接：https://pan.baidu.com/s/1i5EzBW5 密码：4r8q

拆机

后壳4个螺丝拆除，然后从网线口处拆开， 要相信大力出奇迹，当然在拆之前用刀把缝隙上的胶水划开会更好拆。

连接TTL刷机线

看清楚线序，记住要让跳线帽短接5V和S1，将TXD，RXD与GND接出。

在路由器的电路板上找到TTL端口，就在红框所示的位置（这里借用了值友的拆机图，因为我忘记拍了 ）。把你准备的排针焊上去，（实际上不焊也行，下面我会说道）

把线的另一端接到PCB板子上，已经焊上排针的同学直接插入就可以了，刚才偷懒的值友就要一直在刷机过程中用手按着线 （这是个艰难的工作，毕竟我就是这么过来的）。接着把‘CH340G RS232升USB转TTL模块转串口小板’插到电脑的USB口，看TTL小板上的红色指示灯，亮了不闪才是接好了。

软件操作

先在电脑上安装驱动，解压CH340G_USB转TTL驱动程序，然后按照图示来安装

打开设备管理器（在开始按钮上点右键-计算机管理-设备管理器），查看TTL板子的端口号并记下来

解压tftpd32.rar到桌面tftpd32文件夹，关闭防火墙和安全软件

安装Hyper Terminal（超级终端）软件并打开，选择文件——新建连接，选择COM3，波特率选择57600

先按住RESET键，然后路由器连接电源加电，电脑网线连接路由器LAN接口。

Hyper Terminal（超级终端）软件会停在下图1-9的选项中，输入命令reset选 2，并输入Y

修改本地连接固定ip地址到192.168.2.100，然后右击管理员权限并打开桌面tftpd32文件夹下的tftpd32.exe文件，把他放在一边。

在Hyper Terminal（超级终端）里面先后输入ip地址192.168.2.10,按回车，192.168.2.100按回车，然后填test.bin，按回车。

耐心等待刷机完成，他会自动重启，关闭tftpd32.exe可以浏览器进入看看是否更新为V21.4.1.0版本，失败的话就要重新再来一次。

三、总结

TTL降级到此结束！下面你就可以用“路由器刷breed Web助手通用版”来刷breed和安装系统啦！是不是非（san）常（xin）简（bing）单（kuang）。所以我在最后还是奉劝各位值友，买东西前要做好功课，以免误上黑车。不想这么麻烦的值友可以买k1s或者k2，他们都不用拆机就能刷。

祝值友们刷机愉快 ！
