我白嫖，我快乐~折腾TS457内阻仪-第一弹

前段时间嘉立创有个白嫖铝合金壳子的活动,当然,现在活动已经结束了,因为有拉3个人免邮的活动,怕被说成是帮它推广,就没在坛子里分享，当初活动中一共薅了3个白嫖资格，弄了个可调电源，暂时还没有完全折腾好，内阻仪因为简单，所以先折腾完了。

全部东西就在这里了，自己设计的一套外壳，一个ts457内阻仪，一个18650电池座，一个锂电充电模块，一个typec诱骗5v的接口，一个带灯的开关。

这个电池座因为短了一些，就用以前嘉立创打的板子用铸工胶给他粘上，扩展一下长度。

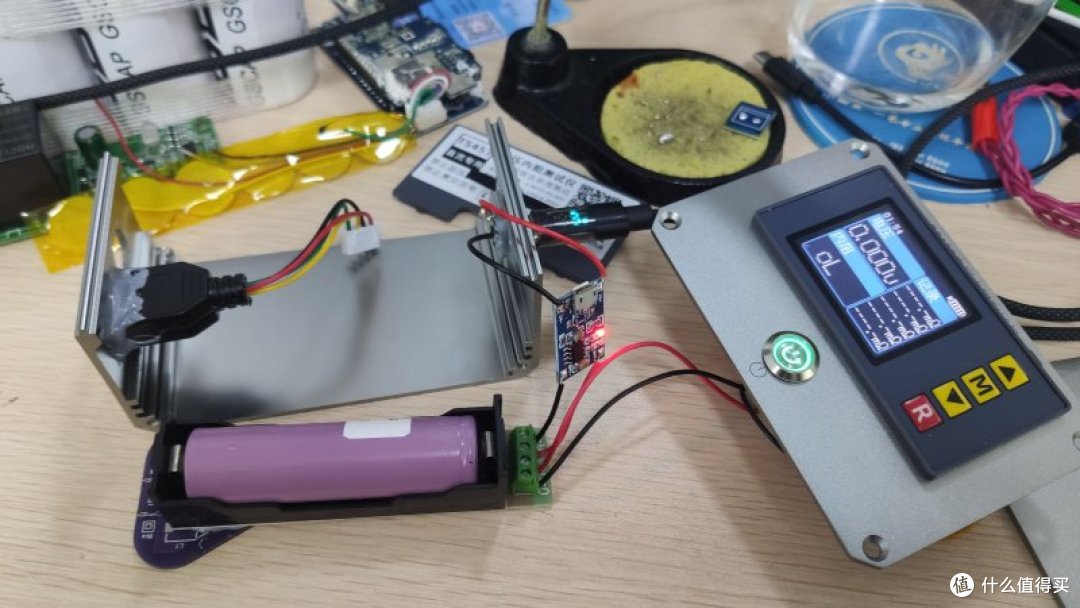

把所有的线都接好，测试一下充电是否正常。

测试一下内阻仪是否正常，开关是否正常。

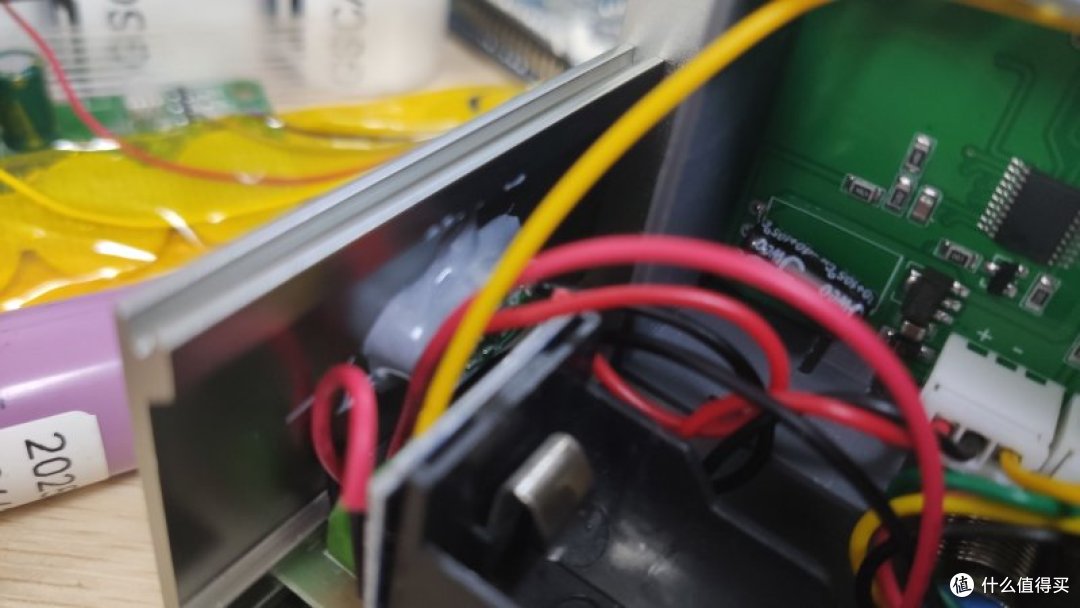

一切测试完毕后开始组装，充电模块用双面胶粘到电池座的侧面，顺便把黄色的充电指示线焊接到绿色的灯的tp4056输出接口，因为这个接口默认是高电平，满电后绿灯亮，输出接口是低电平，拉低黄线后屏幕上会显示充满电，黄线的正确接线方式应该是串联2k电阻接到tp4056的2口，但是我手头没有合适的电阻，正好绿灯那里有下拉电阻，就从那里借个电好了。

电池座卡到滑槽里刚刚好。

usb母座来当输出接口，因为手头这个接口比较多，使用铸工胶来固定usb口母座，还预留了一个航空插口，以后可以扩展。

使用铸工胶固定typec充电接口。

随便找个垃圾电池来给它供电，全部塞里面完成组装，。

组装完成后正面照。

侧面照，typec供电接口。

背面照。

输出口。

充电电池变绿，会滚动显示。

和我前段时间diy的内阻测试做绝配，这个测试座也是买散件自己组装的，成本不到10元，比买成品便宜了5元左右吧。

测试一个21700电池试试，没问题，实测这个座子用来测试33140也是可以的。

总成本不算我自己有的那些小零件，如下。

ts457 带开尔文夹 40，当初好像是用了券，不要开尔文夹估计能便宜10元。
一个开关 2元
一套测试座大概10元吧。
整体下来大概52。

发完收工。


下期预告，可调电源。
