NAS备忘录 篇十四：MTAX 机箱、十代 i5组一台高颜值 RGB 高性价比 超多盘位的 NAS

创作立场声明：​
大家好，我是晓飞影！

一个数码爱好者，也喜欢在众多平行领域探究摸索，让生活多一点乐趣。

之前装过许多 NAS，从 J1900 到 i3-8100，奈何 i3-8100水涨船高，价格已经不那么香了，在某日某鱼逛 CPU 时，突然看到一个叫 QSRL 型号的 CPU ，价格很便宜只要 520 元，而这个 CPU 查了一下实际就是 i5 10400T 的ES 版本。何为 ES？就是 Engineering Sample ，英特尔提供给合作供应商做测试的 CPU版本，经过高频使用，可能寿命不如命名版。不过垃圾佬们都热衷于体验各种 ES 版本的 CPU，关键是 QSRL 也带核显，还是 UHD630，价格也非常低，除了有 ES 的原因外，目前黑群晖、UNRAID 6.9 以下的版本都对十代 英特尔的 CPU 的核显支持的不太完美。不过国外大神一直在处理中，相信迟早也是补丁的事，而且 UNRAID 6.9 的测试版已经支持十代核显了，所以将来正式版发布后十代的 CPU 估计价格会上涨，趁着现在价格不高，先入一个玩玩。我对 NAS 的底线是除了硬盘不买二手，别的硬件都不太担心 ALL IN BOOM，反正多媒介备份是最稳妥的，DIY 的乐趣才是重点。

这个 CPU 到手其实有几个月了，毕竟合适的配件都要看运气，ITX 的 NAS 组过几台，这次就不打算上 ITX 了，主要是ITX 主板贵，而 十代U 的 ITX 主板更贵……所以这次的目标是 MATX。

主板想好之前，要考虑的是机箱，总不能真的上鞋盒。NAS 的机箱目前真的不算多，大部分都是 ITX 的，以蜗牛星际等各种矿渣为主。MATX 的机箱如果不考虑硬盘数量的话，是挺多的，但是 NAS 的核心就是多硬盘，要考虑硬盘熟练数量的话，可选的机箱就屈指可数了，而且价格不菲，直到我看到了先马的立方体。

这款机箱也没发布多久，刚出的时候对上下层结构记忆犹新，下方居然支持 4*3.5 寸+4*2.5 寸总共八盘位，我猜不用 2.5 寸的话，应该也能再加几个 3.5 寸硬盘，心想这妥妥的是给 NAS 准备的，而且还支持 SFX 电源，也不用盯着小 1U 的 7025B 了，还能上显卡，想玩虚拟机直通也不错。当然要说缺点的话也有，体积可能不小，但是也不大，还可以理解为散热空间好，再就是双面玻璃，我觉得 NAS 是最不需要 RGB 的，不过换换口味可能也不错，正面的造型仁者见仁吧，其实还比较好看，就是肯定会积灰了。最后长期 369 元的价格，蹲了个 200 元几乎是新的，以上缺点全部消失，没有热插拔硬盘架都无所谓了。

确定了机箱后才开始考虑主板，尽管 CPU 便宜，但是目前支持十代 U 的主板价格都不算特别好，当然也有昂达B460SD4这种非常便宜的主板，但是既然上 MATX 的尺寸了，怎么能忍受单 Nvme ，车位比车贵，必须双 Nvme 起步，然后 SATA 最好也是原生支持六口以上，节约插槽位。可选的似乎就是华擎 B460M Pro4、微星 B460M 迫击炮。其中微星 B460M 还自带 2.5G 网口，但是价格确实贵，最后选择了老朋友华擎，B460M Pro4 最便宜，给 NAS 也足够使用了。

接下来选择就很简单了，电源选了先马金牌 500W ，风扇还是超薄的 AVC，连 i3-8100 的 65W 都压得住，i5 10400T基本没啥问题，内存还是存货金泰克 4G，1500 元就能组一台高性能有颜值的 NAS 了，之前这个价格组的 NAS 还是 i3-8100的，得益于机箱和 CPU 的价格确实便宜。

装机过程

CPU 到手，全新的散片，表面有 QSRL 的字样，主频 2.0GHz。不过我也感到好奇，不是都说 ES 版是给供应商长时间测试用的吗，为何跟新的一样，两侧连压痕也没有，难道是用萝卜散热的吗？

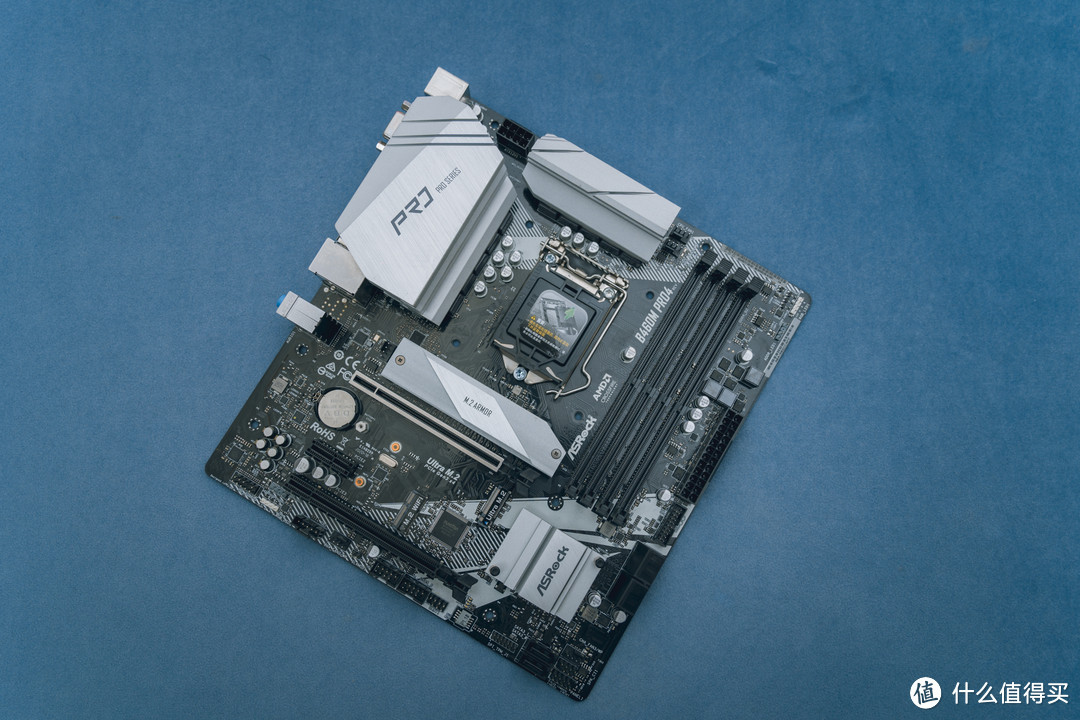

再来看看为了这次的 CPU 准备的主板，华擎 B460M PRO4，感觉用料看着还不错，之前的 ITX NAS 也是用的华擎的H310CM，还是挺顺手的，这块主板就是看中双 M2 插槽，四个 DDR 内存条，而且有 6SATA，特别适合 NAS。

6SATA 接口，有四个接口是侧向的，所以比较考验机箱，这次选的先马立方体是完全没问题。

接口也非常丰富，主板还有 M2 Wifi 插槽，可以延伸出 wifi6 的天线，四 USB3.0 接口，可惜的是网口只有千兆，都第十代了，微星的 B460M 迫击炮就默认是 2.5G 的网口，当然，差价200 元也可以自己买个 PCI 的 2.5G 网卡了。

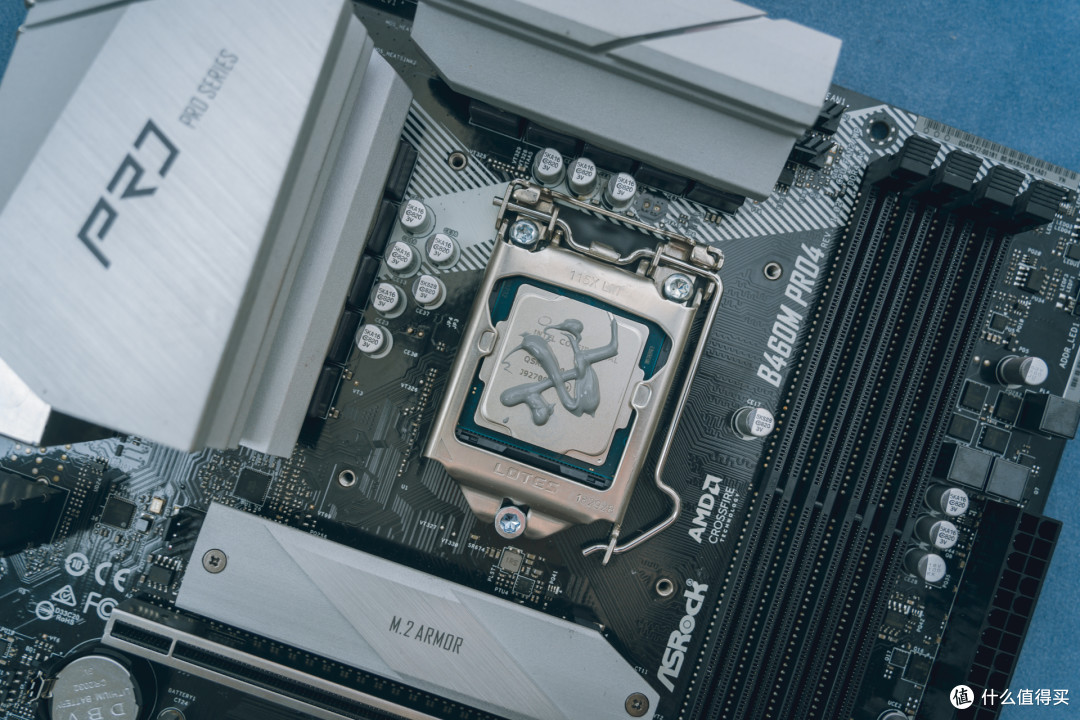

开始装机，灵魂走位涂硅脂。

超薄 AVC 风扇装上，便宜又大碗，压一个 35W TDP 的 CPU 不成问题。

两条 4G DDR4 金泰克内存条，祖传下来的，长期来测试 NAS，也是便宜够用。

两条铠侠 RC10 500G Nvme 固态硬盘，也是拼多多屯的好价格，读写速度一般在 1700M/s 左右，给 NAS 用刚刚好，多了也怕浪费。

散热片装上，后期如果感觉太发热的话，可以再加一个散热片，不过我觉得立方体机箱应该不需要。

主板装好之后，我建议先不要上机箱，毕竟拧螺丝也很累，可以先上鞋盒测试一下，某宝买一条开机线， 几块钱包邮，有开机键、重启键、指示灯，每次测试主板都非常方便，如果可以将就的话，真的可以不要机箱。

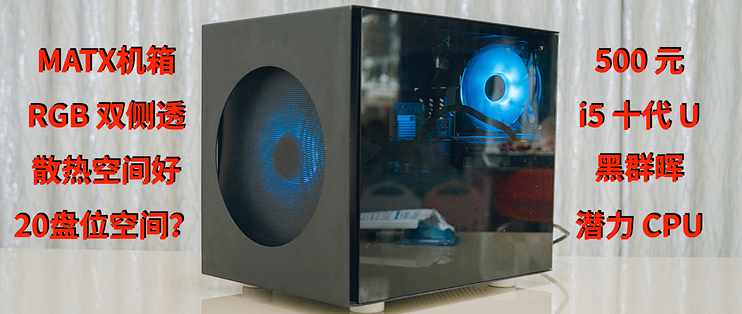

接着就上立方体机箱安装了，这个机箱说大不大，说小不小，二层楼装主板可以三面拆开，装机操作空间非常大，自从装了蜗牛星际后，我就觉得任何机箱装 NAS 真的是舒服。

下层是硬盘架和电源的空间，硬盘架支持 4 块 3.5 寸机械硬盘，光是这数量就有资格做 NAS 了。

我又试了下，如果不算硬盘笼旁边的电源位置的话，2.5 寸的硬盘位依然可以平行放 3.5 寸硬盘，而且走线也有空间，就是数据线和电源线都必须定制 L 头，这么算起来至少就有 3*4=12 块 3.5 寸硬盘可以装在下层，这数量有点恐怖了。

再来看上层空间，主板装好后，空间还非常多，显卡也可以安装，上方还可以装水冷和风扇，所以当一台主力 PC 这个机箱都是完全够格的。那么换个思维，我不装显卡，顶部有支架，用硬盘笼吊装的话，粗略计算感觉起码可以再上 4*2=8 块机械硬盘，算上底部的极限，大约有 20 块的硬盘空间余量，就是不知道这框架够不够结实。

这个先马立方体机箱，两侧都是透视玻璃，比起亚克力来更有质感，不过我个人是觉得 NAS 不需要 RGB 的，之前我觉得玻璃面板比较危险，贴吧有高热积累爆炸的案例。不过这个前面板有 20cm的大风扇，上下层都可以吹到，顶层也有散热空间，我觉得内部热量也不是问题，而且 NAS 机箱我一般有不放在身边，偏远的角落玻璃碎了也不担心伤到人。

背面上方还有一个辅助出风的 12cm 风扇，旁边有 4 条 PCI 插槽，我顺便插了一个广达双子星 CX341A 的万兆网卡做测试，底部 ATX 电源的好处就是便宜，先马 500W 金牌的转换率也不错，非常静音，自带 5 SATA 电源线，还有大 4D 扩展，基本也是为多硬盘位考虑的。

拿出蜗牛星际 D 机箱前后做个对比，基本是大了许多圈，不过正方形的感觉，确实也比较像 NAS 的机箱，毕竟蜗牛星际 D 的极限也就是 4 块 3.5 寸机械硬盘了，主板也只能是 ITX 的，我个人是把 NAS 放在别的地方，所以体积倒不是我最在意的事情，只要不是中塔全塔那种机箱就还好。

开机，RGB 风扇直接起飞，先马前后的风扇都是 RGB 的，而且还是 3pin 的，但是神奇的是居然非常静音，确实听不到声音，噪音对 NAS 来说就很关键了。

双侧玻璃面板就是为 RGB 设计的，我是第一次装 RGB 的 NAS，也许有的人也会喜欢这种 RGB 的 风格吧。

希望半夜起床去厕所路过客厅的 NAS 不会被吓到。

WIN10 测试

既然用了 ES 版的 CPU，正式使用前肯定先装个 WIN10 简单测试一下，注意华擎 B460M Pro4 这个主板装好 win10 是没有网络驱动的，我看网友也碰到过，需要到华擎的官网搜索这个主板，找到下载，选择 Intel Lan driver 驱动下载，拷贝到 WIN10 里安装就可以联网了。

先用 CPU-Z 打开看一下，确实是 6 核心 12 线程，30W 的 TDP 功耗，2.0GHz 的主屏，就是 i5 10400T 的马甲。

测试分数和网友的也差不多。

用鲁大师娱乐跑分一下，如果按 500 元的 CPU 水准来看，这个分数很不错了。

顺便也用鲁大师的温度压力测试跑了一会，一直没突破 60°，AVC 的超薄风扇是完全没问题的。

两条 M2 接口上的铠侠 RC10 500G Nvme 固态硬盘读写测速，如果是用于游戏盘可能寒碜了点，但是刚好突破 1000M 以上的速度，就是考虑为 NAS 的万兆加速使用的，270 元单条的价格不得不说真香。

安装物理黑群晖

剩下的就是考虑安装 NAS 系统了，十代 U 目前确实不好选择 NAS系统，不过也有曲线救国的方法，比如 PVE、exsi 装虚拟机直通核显等，我一开始考虑的就是 UNRAID 做虚拟机装 docker 调用核显，虚拟机就装 3617 跑服务，不过踩了几个坑，过程是一把泪，就不多说了，首先 i219-V 的网卡对 UNRAID 6.8.2 就不友好，虽然可以改 id 解决，看了几个案例有的不稳定，也不是长久之计，最好等 6.9 出来再试，所以后面的坑就不打算继续踩了，直接换物理机装黑群晖。

参考我之前的完美黑群晖教程，十代 CPU 基础上直接安装好，一次成功，比 UNRAID 踩坑轻松了一些，CPU 补丁打好了之后，可以看到 CPU 的型号确实是不显，群晖似乎识别线程错误，6 核心 8 线程，之前在 Windows 里显示的是 6 核心 12 线程。

先马立方体的内部空间非常充裕，大风扇的散热也很强，现在室温 14°的情况下，硬盘是 23°，我另一台蜗牛星际里基本都是 30°左右。

而且打上了Nvme补丁后，两根 Nvme 固态缓存顺利识别，这次不用像 ITX 主板那么紧巴巴了，直接可以上读写缓存，支持万兆。

试了广达双子星 CX341A 双万兆电口网卡也顺利识别，注意需要编辑下网口，将 MTU 设置为 9000 才可以达到万兆。

然后在套件中心安装 docker，在注册表界面，打开设置，找到第一个源编辑一下，勾选下方的启用注册表镜像，输入

https://dockerhub.azk8s.cn

这个是微软提供的镜像加速，个人感觉比阿里云的要快很多，然后就可以愉快的玩耍了。

ls -la /dev/dri

通过 ssh 登录黑群晖，输入以上代码，果然没能看到熟悉的核显代码，网上目前搜了几个十代 U 核显补丁的方案，目前都不太成熟，我试了也没有成功，可能还是需要等待一段时间了。

十代 i5 的性能非常强劲，日常 CPU 占用都是 0%，全速拷贝数据也才 3%。

Jellyfin 直接软解 4K 60FPS HEVC 的电影，CPU 确实跑的比较高，不过没占满，到 73%左右。

如果是转码 1080P 的 电影，软解 CPU 也才占 30%，感觉很轻松。等以后黑群晖关于第十代的核显补丁出来后，潜力可以进一步提升。

功耗测试了一下，2 个 Nvme 硬盘+2 个 3.5 寸机械硬盘 +一个双光口万兆网卡，运行时功耗在 48W，因为群晖基本不会休眠，所以只看运行功耗，估计还有 20cm 和 12cm RGB 风扇的功耗略高，去掉 PCI 万兆网卡后，功耗下降了 7W。

总结

这次基本可以看成是因一颗 CPU 引发的 NAS 折腾方案，500 元左右的 QSRL 性价比确实很高，6 核心 12 线程，自带核显 UHD630，十代 U 调用核显的方案在逐步成熟，最可见的就是等 UNRAID6.9 发布就可以玩耍了。所以如果看到 i3-8100 涨的太夸张，就没必要蹲守了。而 MATX 机箱也找到了一个方案，NAS 的市场在逐渐扩大，许多 DIY 玩家都想尝试 MATX 的方案，就是机箱的可选择性太少了，价格也比较贵，希望先马这次立方体既可以装 NAS，后期扩展又非常容易，空间散热也好，感觉这个机箱是一个契机，希望先马接下来多多出一些 NAS 机箱，造福玩家。如果大家有合适的NAS 硬件装机方案，也可以一起分享，集思广益。
