齿轮冷装配箱装进去就卡住？

齿轮与轴的热套装配，过去常采用油浴加热齿轮或压机强行压入，随着对装配精度和清洁度的要求日益严格，冷装工艺逐渐成为主流。把齿轮放进齿轮冷装配箱，用液氮均匀冷却到-100℃甚至更低，内孔收缩几丝到十几丝，轻松滑入轴颈，等温度回升后形成稳定过盈配合。原理简单，可一到实操就暴露问题：齿轮明明冻到温度了，往轴上套却在中途卡住，进不去也退不出；或者这次装得顺畅，下次同样参数却装不进去。反复回溯后会发现，真正的症结多半出在“冷缩不均匀”上。

冷缩不均匀的三个常见来源

首先，齿轮的几何结构与轴承套圈不同。齿轮有轮齿、轮辐、轮毂，截面厚度变化大。轮毂部分厚实，热容量大，降温自然比薄壁轮辐慢得多。如果齿轮冷装配箱仅仅依赖箱内自然对流，喷入的液氮直接冲刷在某一侧，厚薄截面之间温差可能达到20~40℃。等到测温探头显示到达目标低温时，轮毂内部其实还没有冷透，内孔收缩量自然达不到理论计算值，装配间隙不足当然会卡住。

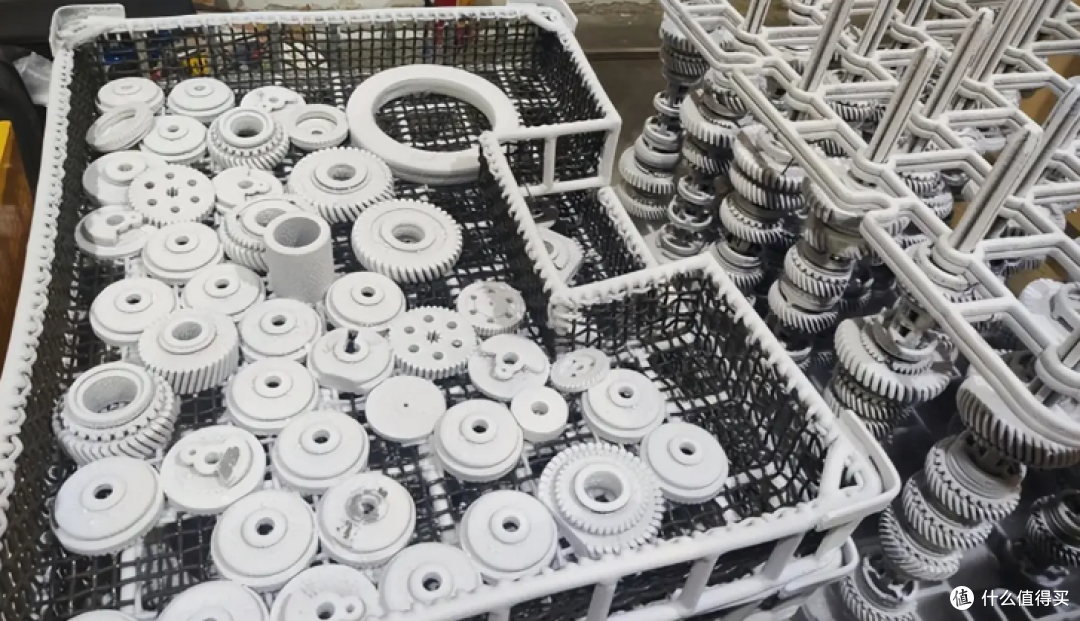

齿轮冷冻

其次，箱内气流组织本身就不均匀。很多简易冷装箱没有强制循环风机，低温氮气在箱底沉积，上部温度偏高。齿轮如果立放，上下端温差拉大，内孔收缩呈现锥度，直径上大下小或上小下大，装配时容易偏斜啃轴。

第三，控温策略粗糙。单纯的电磁阀全开供冷，温度陡降，齿轮表面先行收缩，内部因导热滞后而产生瞬态拉应力，不仅收缩量不可靠，还存在微裂纹风险。用这种粗暴降温方式得到的尺寸变化量，和缓慢匀速降温相比会有差异，批间重复性不理想。

从箱体结构和控制两方面下手

解决冷缩不均匀，齿轮冷装配箱的设计要在气流组织和控温逻辑上花心思。箱内设置循环风机或多向导流板，让低温氮气沿齿轮周向均匀流动。液氮不宜直接喷向工件，而是先进入雾化混合室，变成接近目标温度的低温气体后再送入工作区，避免极冷液氮对齿轮某一面的集中冲击。

控温方面，采用PLC采集多点温度数据，以齿轮轮毂温度作为主要控制参考，按设定的降温斜率调节比例阀开度，使整个齿轮的温度趋于同步下沉。保温阶段用小流量补冷或脉冲补冷的方式维持温度平稳，避免反复过冲和回升。工艺完成后，系统可自动进入保冷待命状态，操作人员佩戴好防冻护具取出即可装配，不需要手动开关阀门反复调节。

还可以在齿轮冷装配箱的控制程序里预置多组材料工艺包。比如42CrMo锻件齿轮和20CrMnTi渗碳淬火齿轮，热导率和比热容不同，冷却曲线也有差异。选择匹配的工艺编号，设备便自动执行对应的降温、保温和回温程序，减少人为判断的随意性。

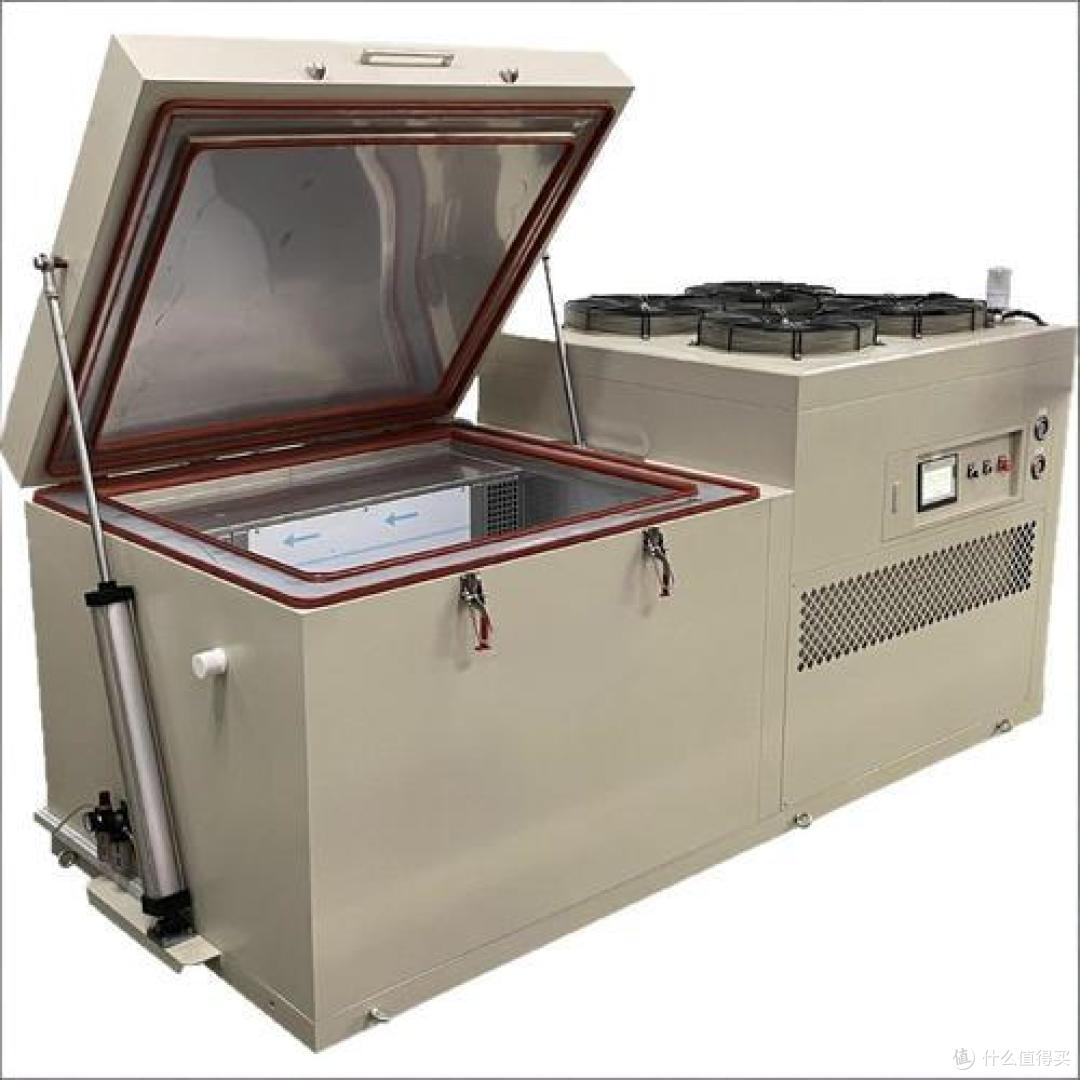

液氮深冷箱

操作细节同样影响成败

除了设备本身，冷装的操作链也要衔接紧密。从开箱取件到滑入轴颈，这个过程一般只有十几秒到半分钟。如果工位离冷装箱太远，或者取件中途齿轮表面结霜严重、内孔附着冰晶，有效收缩量会被提前吃掉。一些经验丰富的车间会在箱口加装气幕帘，开门时低温氮气外泄减少，配合快速夹钳将齿轮平稳平移至轴端，一次性推入到位。轴颈在冷装前若能用排出的低温氮气稍作预冷，也能为装配留出更宽裕的间隙窗口。

能耗与安全的细账

齿轮冷装配箱长期运转，液氮消耗是主要成本。设计应兼顾保温层性能和补冷策略的节能性。保温层发泡均匀、密封条贴合严密，是基本功；保温阶段用小流量连续补冷而不是大阀门间歇全开，能把液氮气化损耗降下来。排出箱体的低温氮气还可引入预冷工位，做一个简单的冷量梯级利用，这在某些持续生产线上已被验证可省下10%以上的液氮。

安全方面，冷装车间必须配备氧浓度报警和排风联锁。设备运行中若检测到氧含量低于安全限值，应自动启动排风机并切断液氮主阀；设备急停或断电时，液氮阀应默认为关闭。密封和承压部件的定期检漏也应纳入日常点检规程。

总体来看，液氮深冷箱要想真正解决“装进去卡住”这类问题，关键不在于把温度拉得再低一点，而是要让齿轮的整体收缩量均匀可预期。一套设计合理的冷装箱，配合顺畅的操作流程和到位的安全防护，才能把冷装这件事从“碰运气”变回“可控工艺”。
