轴承冷装配箱收缩量偏小或内外温差大？

轴承冷装工艺利用“热胀冷缩”原理，把轴承置于轴承冷装配箱内，用液氮或低温气体将其均匀冷却到零下几十度甚至一百多度，让外径收缩出一段间隙，再轻松套入轴颈或轴承座。等温度回升后，抱紧力自然形成，既避免压装过程中的锤击、热变形，也大幅降低装配应力。不过，实际操作中常出现收缩量达不到预期、外圈缩到位内圈却卡住、或者冷却后还没装进去就回温的情形，最终导致装配中断甚至工件划伤。追溯下来，这些现象往往不是“温度不够低”造成的，而是冷量分布和操作衔接上出现了疏漏。

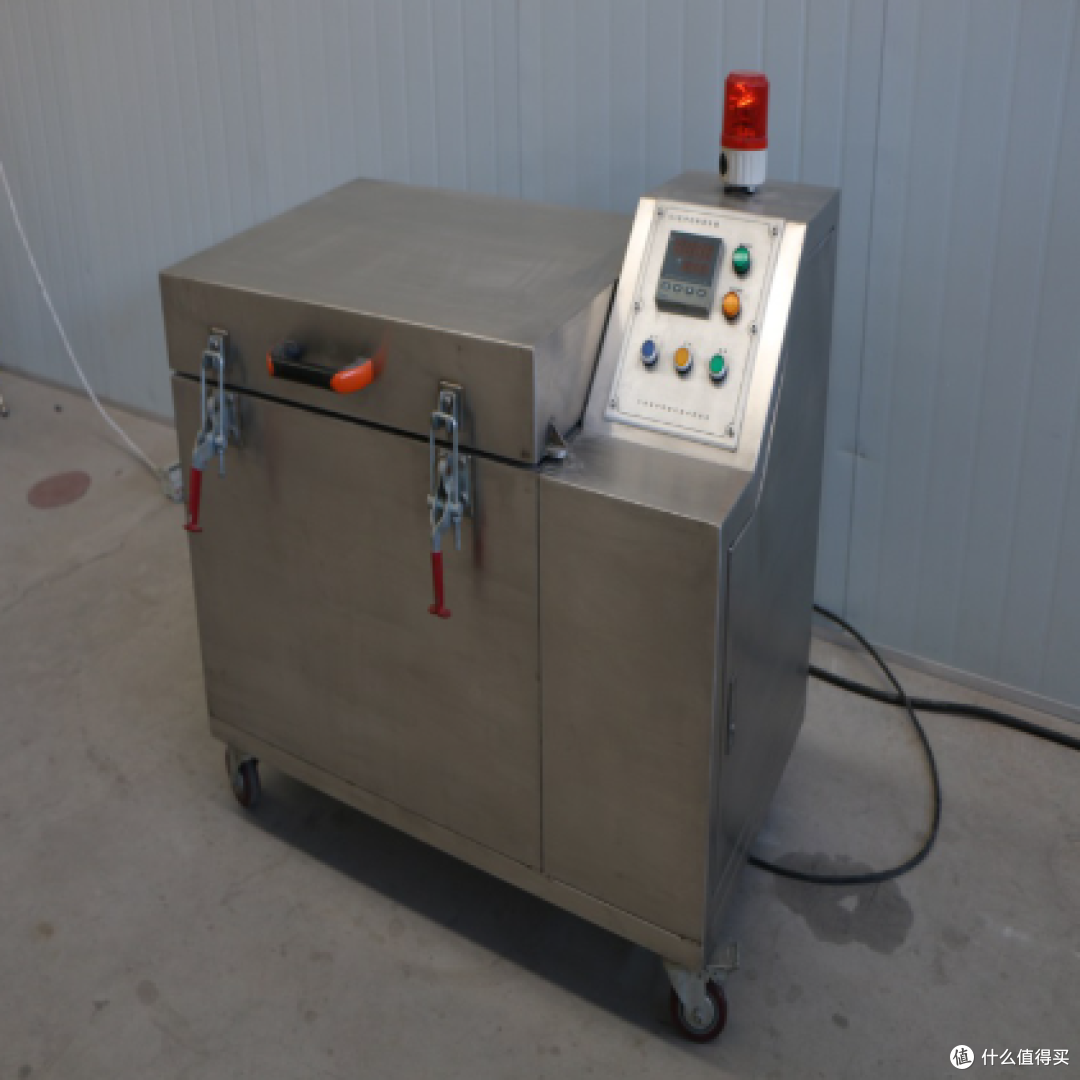

液氮深冷箱

温度场不均匀是最容易被忽略的环节

不少轴承冷装配箱只靠单一位点的测温探头来判断箱内整体温度，箱内若没有风扇强制对流，液氮喷入后会在局部形成很低的温度区，而远离喷口的区域降温则迟滞许多。轴承放在不同位置，收缩程度自然不一致。曾有人做过对比，在同一台只有自然对流的小型冷装箱里，靠近进液口的轴承外径收缩量比远端大了接近0.02mm，对于某些精密轴承来说这已经超出可接受的配合间隙。要解决这个问题，可靠的轴承冷装配箱会在内腔设置循环风机或导流结构，让低温氮气形成有序流动。一些设计还会预先将液氮雾化混合成一定温度的冷气，再送入工作区，避免液态液氮直接冲扫轴承表面，减少局部过冷和微裂纹风险。

控温逻辑粗放，降温曲线“上蹿下跳”

早期用时间继电器控制电磁阀全部打开或关闭的降温方式，会让温度像过山车一样波动。轴承在这种冷冲击下，表层和内部温差剧烈，容易产生附加应力，收缩量的可重复性也差。现在的轴承冷装配箱多数会采用PLC加比例阀或脉冲宽度调制控制，按设定的降温斜率逐步释放冷量，让轴承内外温度趋于均衡。保温阶段也只是微量补冷，补偿箱体与环境热交换的跑冷损失。这样操作，一到设定温度就自动保持，不需要操作工反复手动开关阀门。反复验证表明，缓慢匀速降温到-80℃与瞬间冲冷到-80℃相比，轴承尺寸恢复后的圆度保持度要好不少。

保温与回温衔接决定装配窗口

有些工位把轴承冻完了，打开箱盖徒手去拿零件，或是搬运路径偏长，环境湿气迅速在轴承表面结霜结冰，装配时间一拖长，收缩量就吃没了。为应对这些实际问题，不少厂家在设计轴承冷装配箱时，会在箱口增加柔性保温帘或气幕，减少开盖时冷量外泄；箱体内胆选用导热系数较低的不锈钢薄板，减少冷桥。同时，在控制系统上增加了“保温完成后自动进入回温待命”或“快速取出提醒”等功能。有经验的车间会把标准操作时间写入工艺卡，比如从取件到装配完成控制在20秒以内，并给轴承内外圈涂抹低凝固点的保护油膜，既防锈又抑制结霜。

液氮消耗背后也有学问

轴承冷装配箱的日常运行费用主要就是液氮。保温层发泡密度、箱体密封条是否贴合、补冷阀门的间歇周期设定，这些细节都会影响液氮消耗的多少。有些做法是保温阶段用大阀门间歇全开补液，极易造成大量液氮气化排出；改用小流量连续补入或高频短脉冲补冷，再加上合理的箱内均温循环，能在保证温度均匀的同时省下不少氮气。某些现场还利用排出的低温氮气对即将装件的轴颈进行预冷，也是一种简单有效的能量梯级利用方式。

安全防护不可简化

轴承冷装配箱运行时箱内是氮气环境，箱体周围可能积聚氮气，需要配备氧含量检测报警并与排风联动。联锁逻辑应保证开门取件前确认氧浓度正常，急停时切断液氮总阀。温度、液氮压力异常应有分级预警，数据自动记录。这些安全设定对于保护操作人员、防止意外冷灼伤和窒息至关重要，也是评价冷装设备制造严谨度的一把尺子。

把上面这些环节理顺后会发现，轴承冷装配箱看似只提供一个冷环境，实际却涉及到流体换热、自动控制、低温密封和操作流程管理等多个维度。选型时与其盯着微米级的收缩理论值，不如多花些精力去考察箱内气流组织方式、控温曲线的平滑程度以及安全联锁策略。最好的方式还是带着待装轴承实地打样，完整走一遍冷却、取出、装配流程，实测收缩量、表面温度分布和全过程消耗的液氮，这些做不了假的数据会让判断更有底气。液氮深冷箱
