舞台灯光网络：冗余链路与快速自愈方案

一、前言

在现代舞台演出中，灯光控制、音频传输、视频播放及机械调度已全面依托TCP/IP网络进行数据交互。网络的稳定性和实时性直接决定了演出的成败。为满足大型演出对数据链路的高可靠性要求，克服现场复杂的电磁环境与布线限制，本次舞台网络系统采用环形骨干+星形接入的混合拓扑结构进行组网。

本方案以控制室为网络核心，通过光纤与网线混合布线，连接调光室及舞台区域的舞台面与栅顶，构建物理冗余路径。全网交换机启用RSTP（快速生成树协议），旨在实现两个核心目标：一是消除物理环路带来的广播风暴风险，二是保障当任何一条主干链路中断时，系统能在毫秒级时间内自动切换至备用链路，从而为演出的顺利进行提供坚不可摧的网络底座。

二、网络拓扑架构

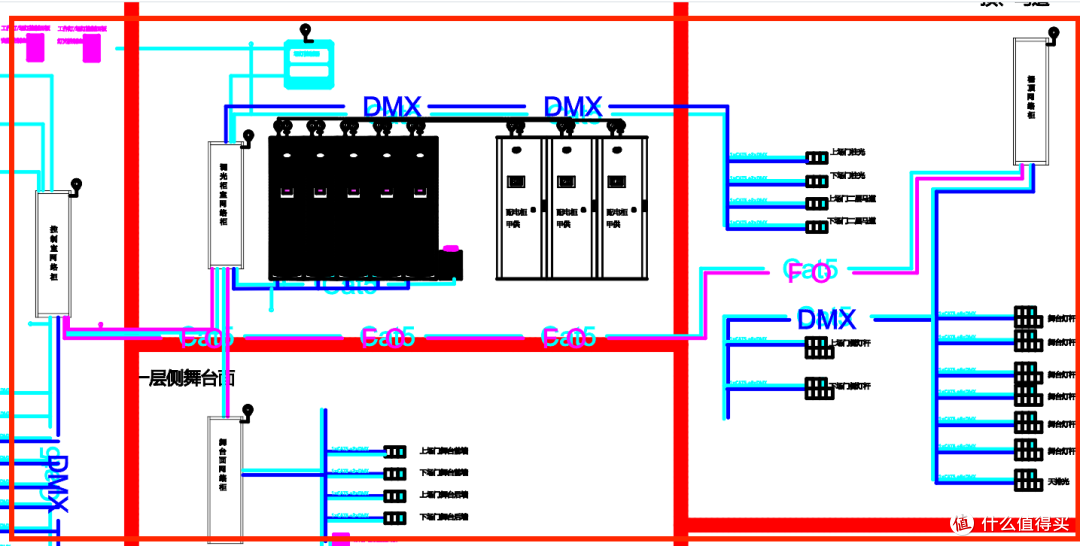

本方案共涉及四台主交换机（SKS8300-24G4X），其物理连接逻辑如下：

1.核心节点 - 控制室：

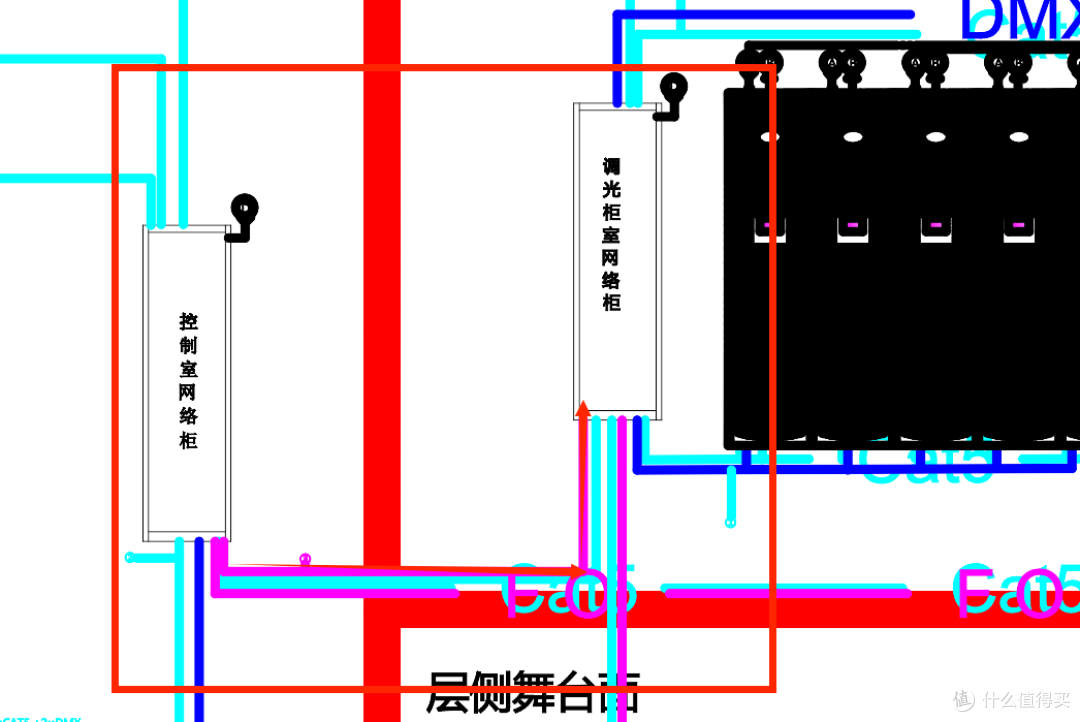

控制室作为整个系统的数据中心，部署主交换机。它通过一条光纤和一条网线同时连接到调光室的汇聚交换机。这种光电混合双链路设计，既利用了光纤进行远距离、抗干扰的主干数据传输，又以网线作为电气备份，极大地提升了核心到调光室段落的可靠性。

注：蓝色是网线，粉色是光纤

2.中继节点 - 调光室：

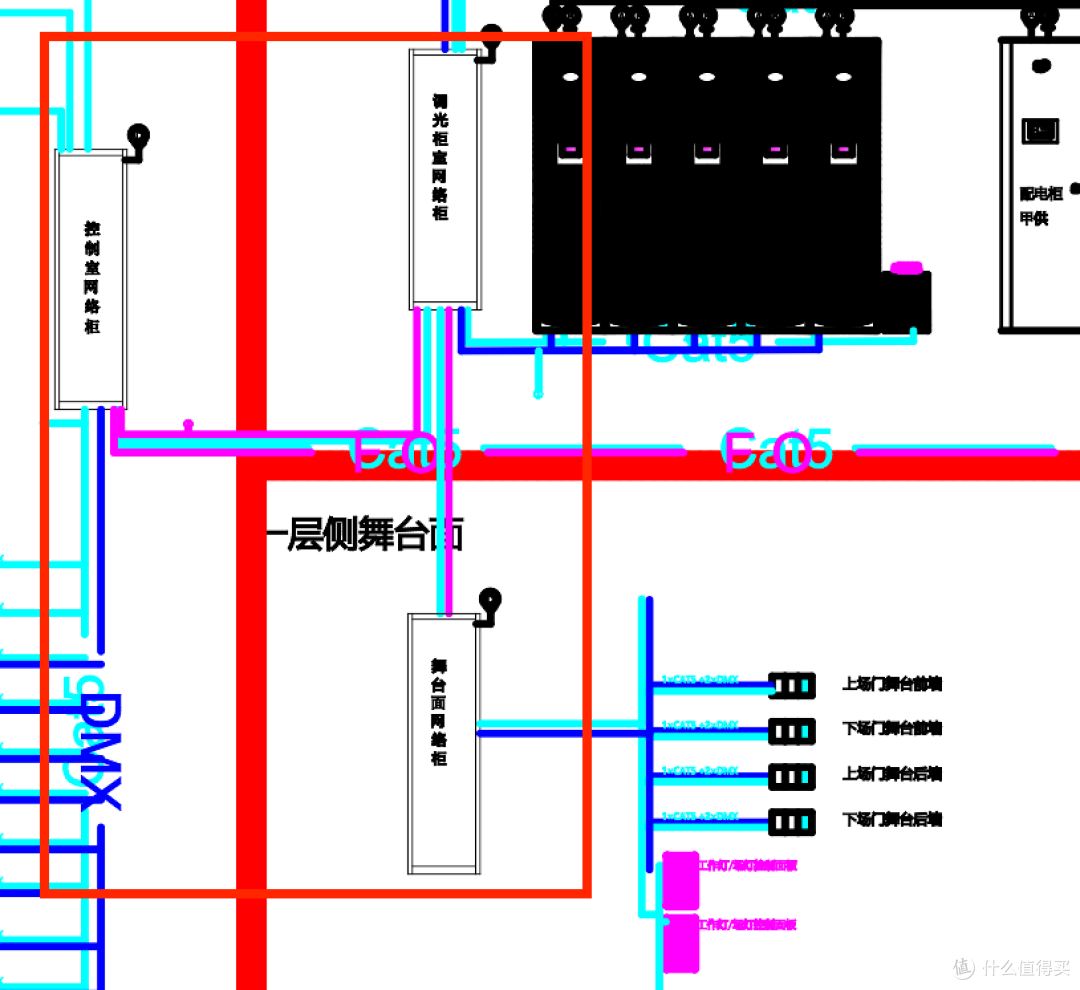

调光室交换机扮演着“交通枢纽”的角色。它一方面接收来自控制室的两条链路，另一方面向下延伸出一条光纤和一条网线至舞台面交换机，为舞台面的地板插座或综合接口箱提供网络接入。

注：蓝色是网线，粉色是光纤

3.接入节点 - 舞台面与栅顶：

舞台面交换机：用于连接分布在舞台地板上的灯光控制台、无线接收机、乐池设备等移动或固定设备。

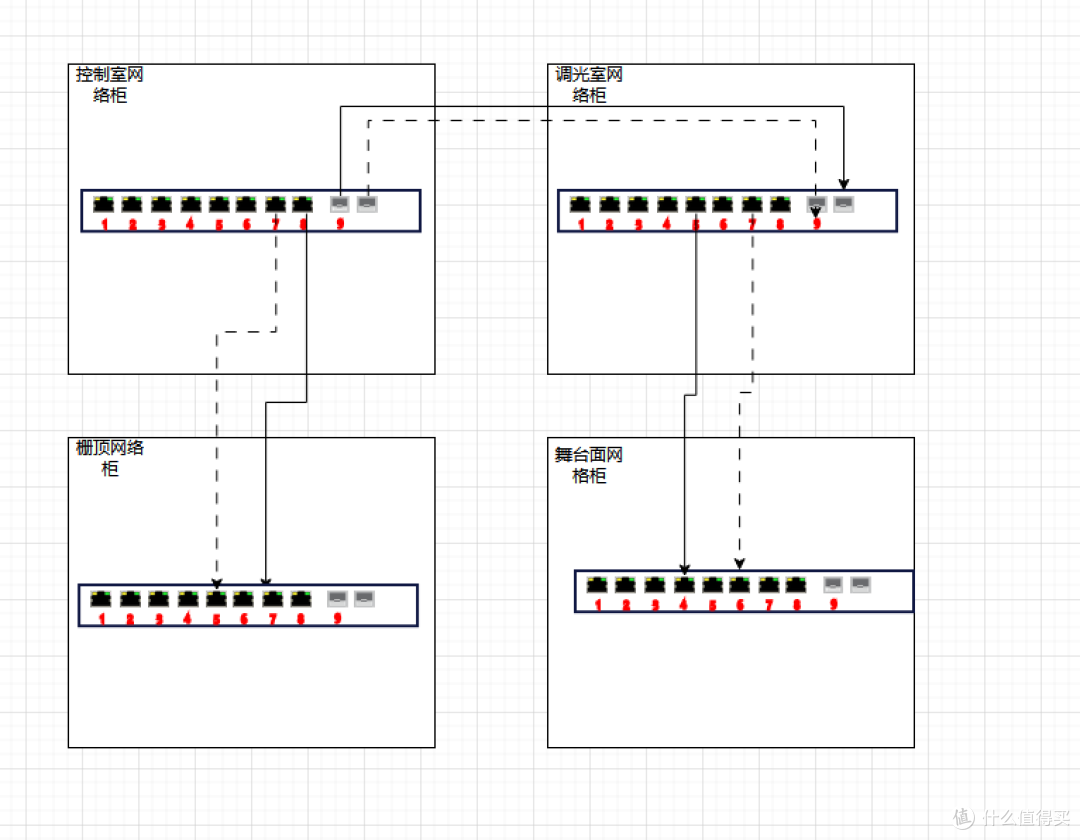

栅顶网络柜：控制室直接引出一条光纤和一条网线上联至栅顶（舞台吊杆区）的网络柜，为该区域的电脑灯、追光灯、视频投影机等设备提供网络接入。

注：蓝色是网线，粉色是光纤

三、冗余机制与RSTP应用

在上述连接中，控制室到调光室、调光室到舞台面之间事实上构成了物理环路。为防止网络风暴，我们在四台交换机上统一启用了RSTP协议。

逻辑阻断：RSTP会自动计算最优路径，并将冗余链路中的某一端口逻辑上“阻塞”，确保数据在正常工作时沿着唯一的路径（例如：控制室 →→ 调光室 →→ 舞台面）传输。

快速自愈：当主路径中的任何一点（如控制室到调光室的主用光纤）发生断线时，RSTP会立即感知拓扑变化，并在1秒内将之前处于待命状态的备用端口（如控制室到调光室的网线端口）切换为转发状态，数据流随即绕开故障点，确保舞台面设备与控制室的连接永不中断。

通过此设计，整个舞台网络既拥有了灵活扩展的物理结构，又具备了电信级的高可靠性，完全满足专业演出的严苛需求。
