外观完好的老款MacBook Pro电源适配器维修经历
创作立场声明:自己动手,丰衣足食!家用电子产品的维修是一件很有意思的事情,最重要的是省钱!
因为媳妇儿的macbook pro电源在被同事“借走”以后就坏了,当时应急的情况下给她买了倍思的65W氮化镓充电器+诱骗线,已经可以正常使用了,所以闲下来了我得研究研究下这个坏了的电源了,有兴趣了解详情的可以去看看:老款MacBook Pro使用65W氮化镓PD充电器诱骗线到底是45W还是60W?石锤来了!
因为这个电源外观是完好无损的,转接头也更换过是没有问题的,所以靠目测基本上判断不出是哪里出问题了,不像有的直接是线外皮破了或者其他明显外观能发现问题所在。用万用表也测试不到输出,因为据说就算是没有坏的电源,在没有负载的情况下也是没有输出的。
但就在测试过程中,细心的我在收纳电源的时候感觉到线的根部20cm左右发热不正常,然后我又把电源插上,用下巴去感受了下,发现发热是在某一个点最热,然后逐渐往两边减弱的。我在这个位置观察了下,发现外皮略微有一点点怀孕的迹象,虽然不明显,但靠着我细致入微的观察还是发现了。那估计十有八九就是这里了,我拿铅笔做了一个记号。
在铅笔线上方一点点的位置,略微隆起的小腹,应该是这里没跑了。预估到问题之后,我没有马上动手,因为我还在思考一个问题,到底是把线从这里剪断然后打开电源重新接线呢还是直接把坏的地方剪掉然后就重新连接起来。如果是直接连接起来,必然外观不是那么美观,而且锡焊过后的线会比较硬,整体颜值大降。但是把电源壳子打开重新接线的话有个问题更重要就是开壳很麻烦,因为苹果可能在设计初衷上就没打算让你维修,拆开过程中很容易把外壳撬得惨不忍睹。既然费力不讨好,而且对电源外观破坏更严重,那就两权相害取其轻吧,直接接线!

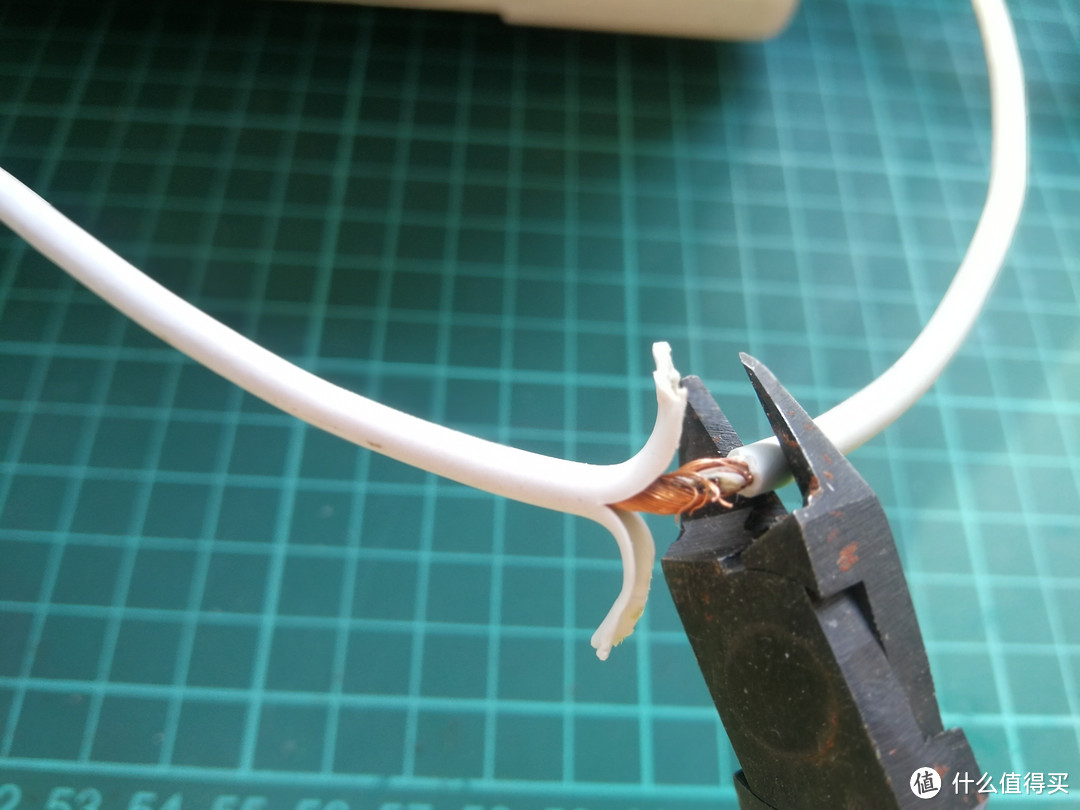

找了一把平时剪模型的水口钳,给它剪开看看到底是不是这里的问题。
果然是这里出问题了,铜线有几根明显断掉了(不是我剪断的),有发黑的迹象,应该是弯折过程中中间那根线外皮破了,导致正负极短路出现的。我看有些电源线是表层镀锡还有抗拉扯的纤维线,不知道我这个是怎么回事。
既然找到症结之所在了,那么就直接把这段坏的剪掉吧。
剪掉坏的那部分之后就开始理线,然后热缩管一定要提前套上去,不然一会没办法套。之前也是因为线的外壁破了导致短路,所以在内外两根线的绝缘处理上一定要多注意。
把中间线对接好,准备上锡。
上锡的过程不太好拍,也没有什么难度,所以直接上就可以了。

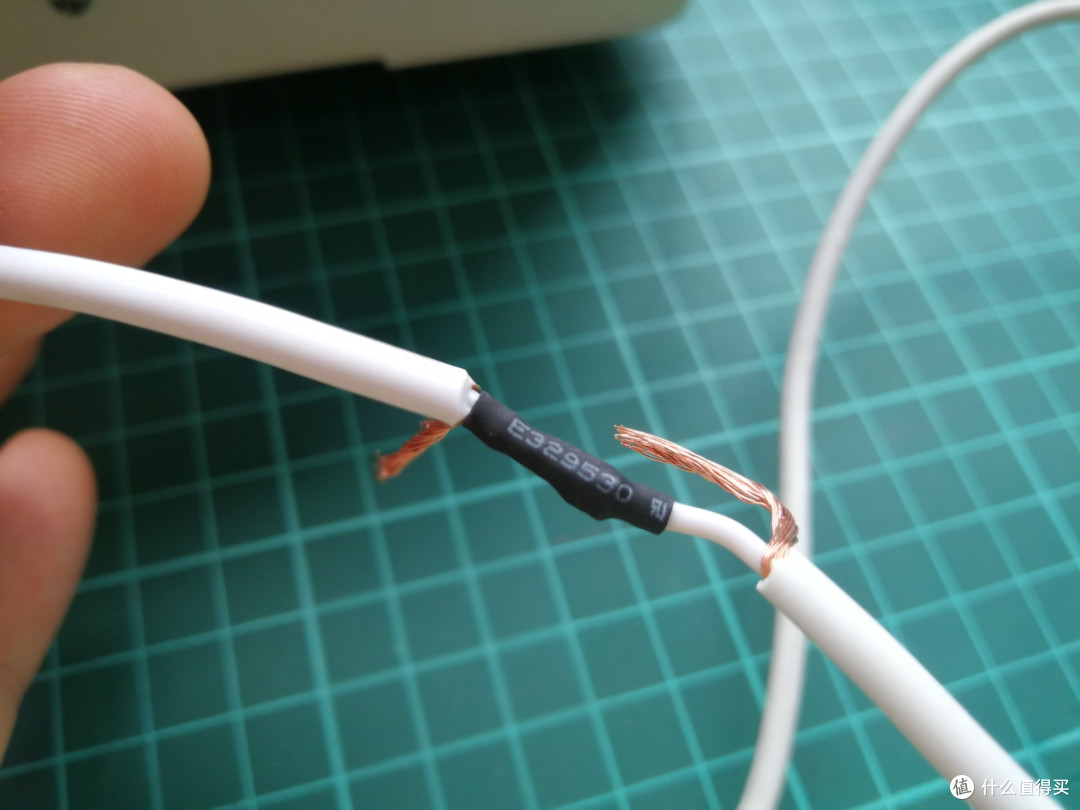

然后把热缩管套上,用热风枪吹一下子。

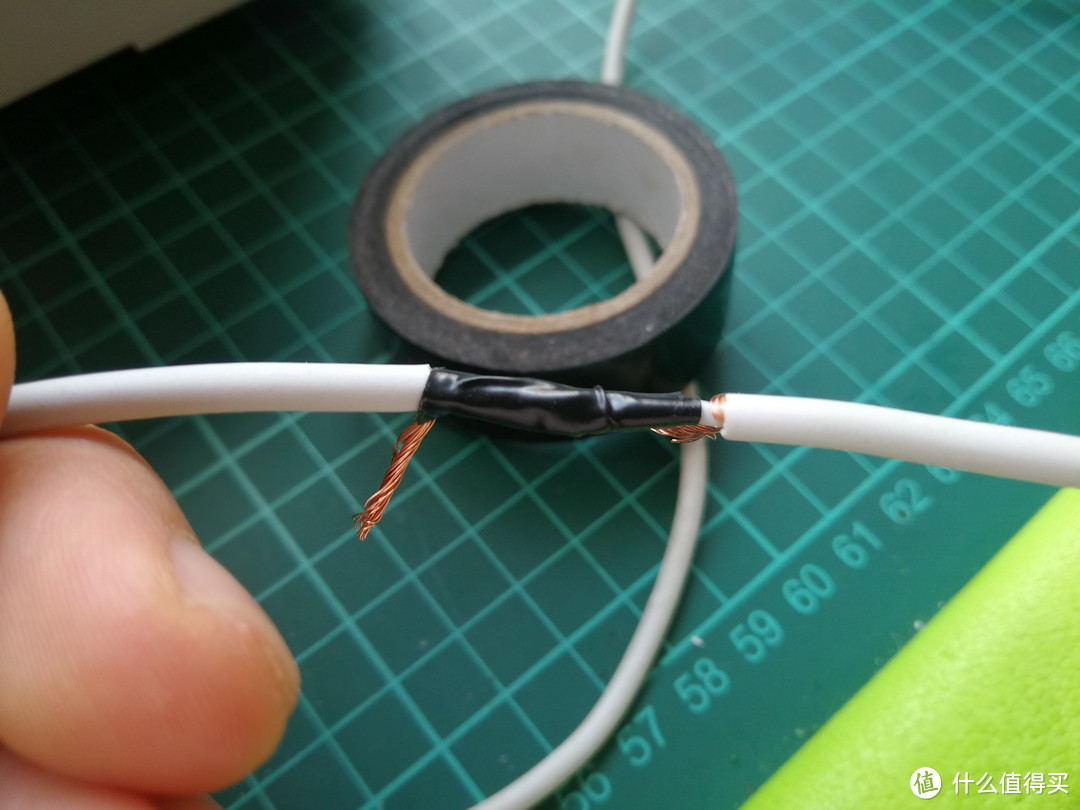

然后我又给它裹了一层绝缘胶布,这样子感觉放心一点点。
然后最外层也给它上锡。
然后再给它套一层黑色的热缩管,黑色的略微小一点厚一点,把黑色热缩管用热风管给它裹好,最外面还准备了一段白色热缩管,这个要薄一点,主要是追求和线的颜色尽量一致,不要白色的线用黑色的热缩管,大老远就看到这是一个补丁了,影响颜值。。。
好了,线基本上就弄好,手艺糙是糙了点,但好用就行。

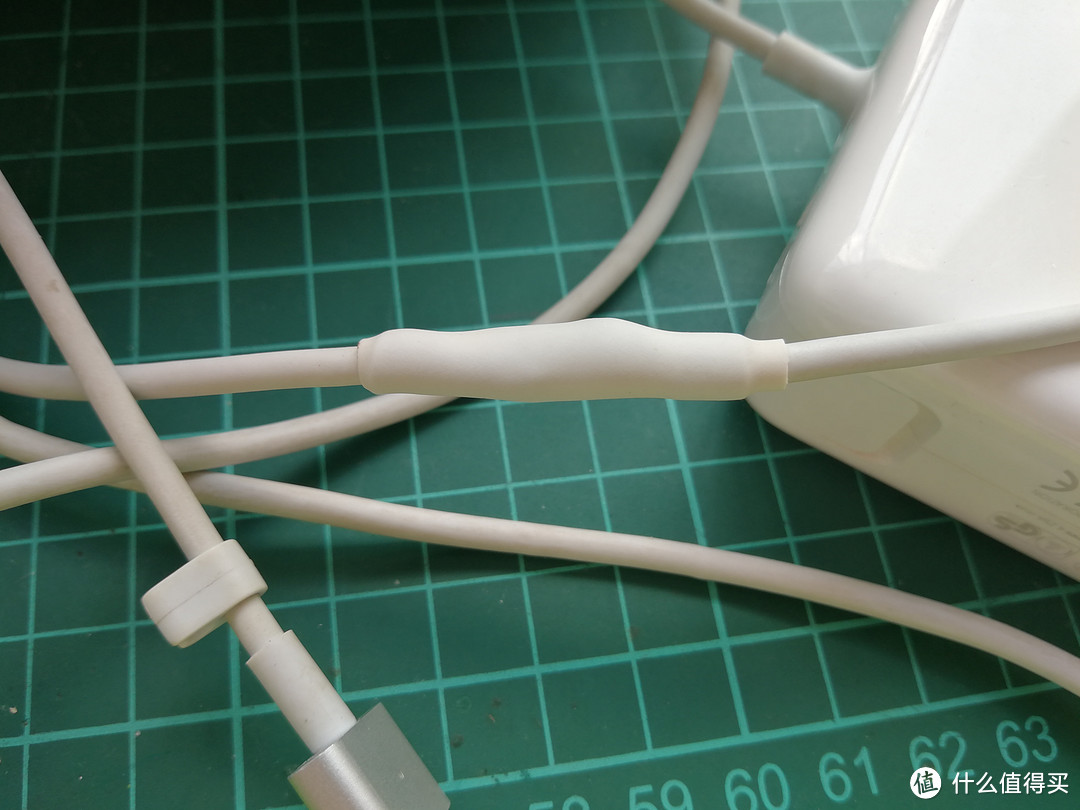

基本上这个补丁不算太显眼,就等通电试机了。
等媳妇儿下班让她把笔记本带回来试了下,正常使用了。这个电源就留在家里以备不时之需吧。
总结:
在这里必须要吐槽一下苹果,苹果的配件向来出了名的贵,这个电源苹果就没打算让“高贵的用户”自行修理,但掏钱买一个原装的就得500。所以一些简单的故障能维修的话最好不过的了。这个电源有点笨重又接过线的不太美观,就放家里偶尔用用了,等出了90W的氮化镓充电器就再买一个90W的氮化镓了。
