具备三种形态的小钢炮— 技嘉Z690I+追风者SHIFT XT P121装机分享

前言

至2016年DAN Cases的A4机箱诞生以来，这种结构的产品在ITX机箱中被广泛使用，尤其是由商家客制化的出品很多，如今这么多类型的A4机箱中，采用灵活结构变换的产品却很少，前阵子追风者推出EVOLV SHIFT XT P121正是这种创新的结构，以折腾为乐趣的装机佬，当然是不能错过这样独特的ITX方案。

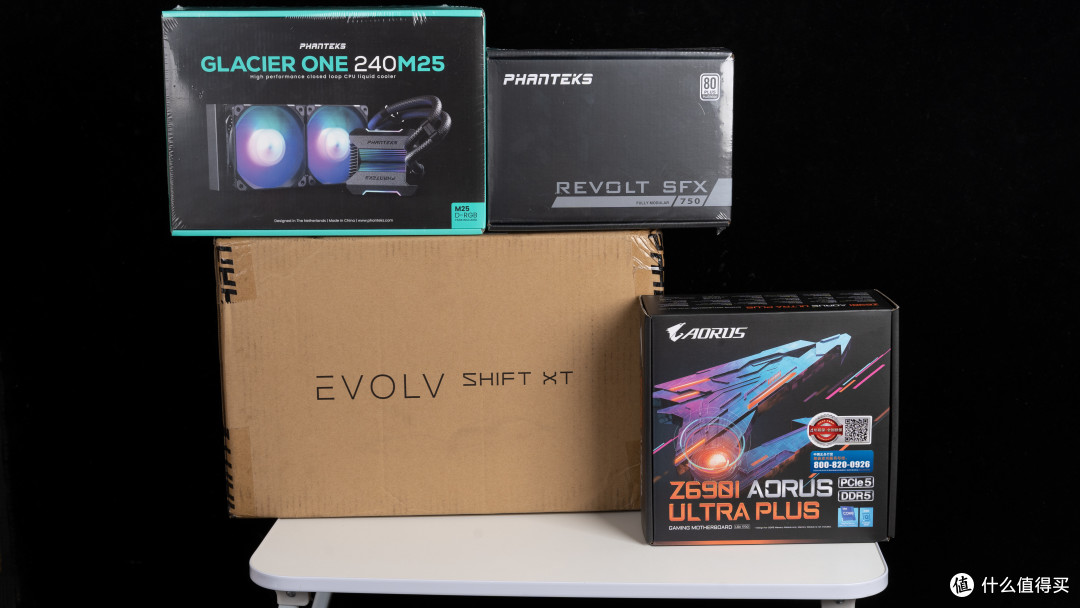

除了P121机箱以外，这次装机还准备了其他全新配件，以下罗列出具体型号，除了展示装机成品，下面先来详细介绍这些配件，看看它们各自都有什么卖点和亮点。

追风者EVOLV SHIFT XT P121黑色机箱

追风者冰灵M25 240 AIO黑色水冷

追风者Revolt SFX 750W白金全模电源

技嘉Z690I AORUS ULTRA PLUS主板

硬件介绍

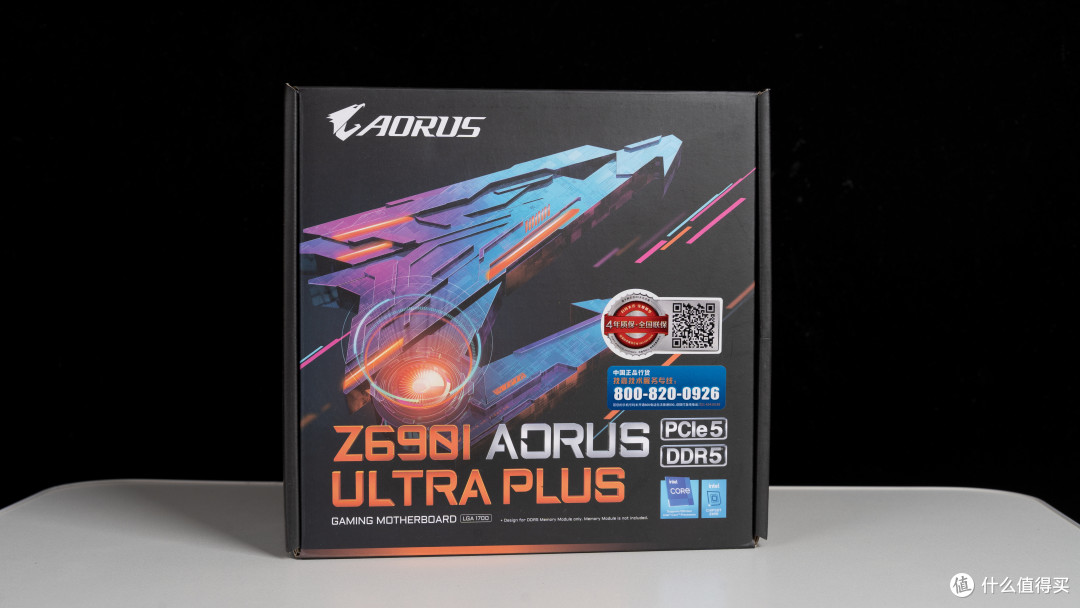

P121只支持ITX主板，故选择技嘉这款Z690I AORUS ULTRA PLUS，它是目前市面上供电最强悍之一的Z690I，而且同时拥有DDR5和DDR4两种版本可选，最重要是它拥有四年全国质保，也支持个人送修。

主板提供的配件是相当丰富的，包括Wi-Fi 6E天线、三根风扇延长线、前端USB插座一分二延长线、RGB灯带延长线、M.2螺丝、SATA数据线、外接电源转接线、说明书和AORUS雕头LOGO，其中风扇和USB插座延长线的设计真心好评，装机时可把延长线预先接入，这种人性化的设计值得一赞。

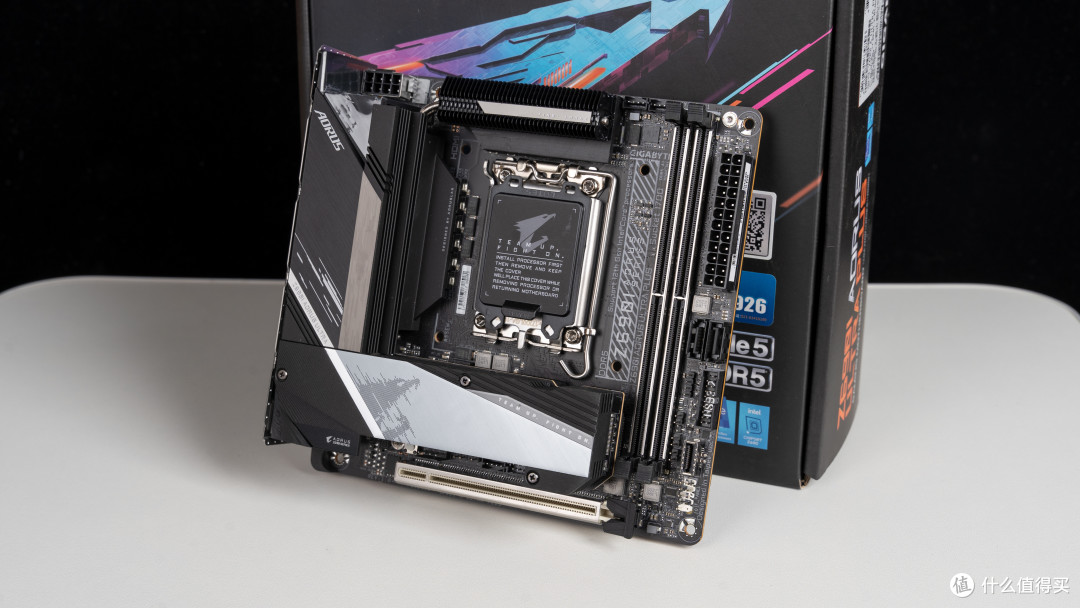

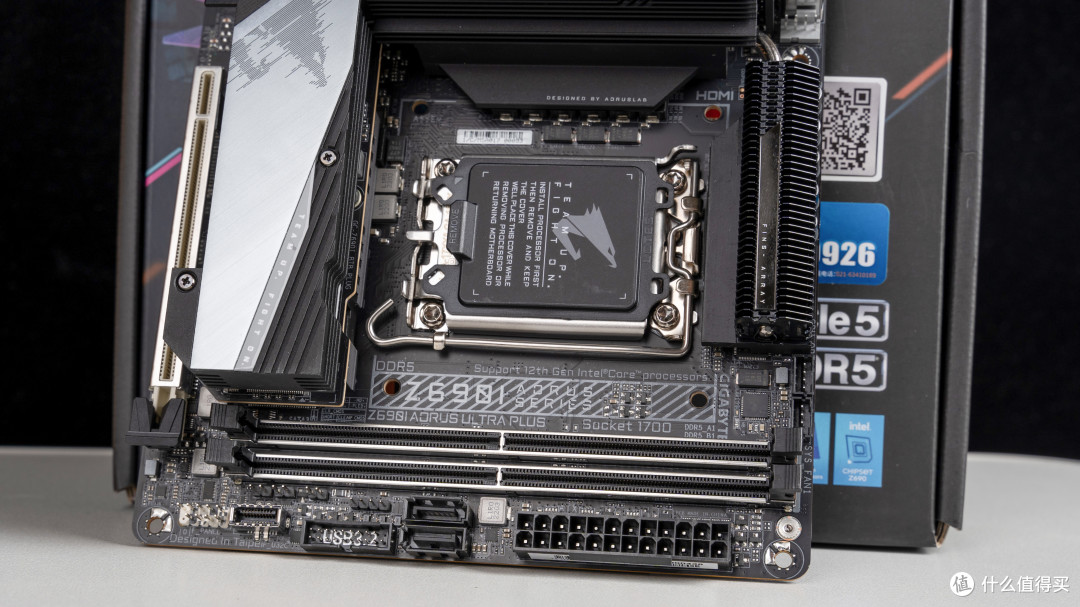

Z690I AORUS ULTRA PLUS属于标准17X17CM的ITX规格主板，外观方面和上一代Z690有着异曲同工之妙，正面起码有三分之一的面积覆盖着散热装甲，上面刻画着AORUS LOGO和雕头装饰，质感非常不错。

这款主板采用10相CPU直出式供电，每相可输出105A，能满足第十二代酷睿i7甚至i9处理器的供电需求，上桥和下桥的散热模块通过一根热管相连加强散热，其中上桥还采用堆栈式的散热鳍片作为导热方式，这种设计在上一代Z590I中也在使用。

主板采用单8Pin CPU供电，插座是实心针脚和金属加固设计，耐用度更好，旁边是一个CPU_FAN风扇插座

Z690I AORUS ULTRA PLUS拥有两根带金属屏蔽罩处理的DDR5插槽，最高可支持超频至DDR5 6400MHz，除此之外D4版本支持超频至DDR4 5333MHz，可玩性还算不错的，内存槽下方接口还有USB 3.2 GEN 2 Type C机箱前置扩展和4Pin RGB插座，重置BIOS得短接六根插针，内存插槽右上方的两个接口分别是CPU水冷和系统风扇插座（延长形式）。

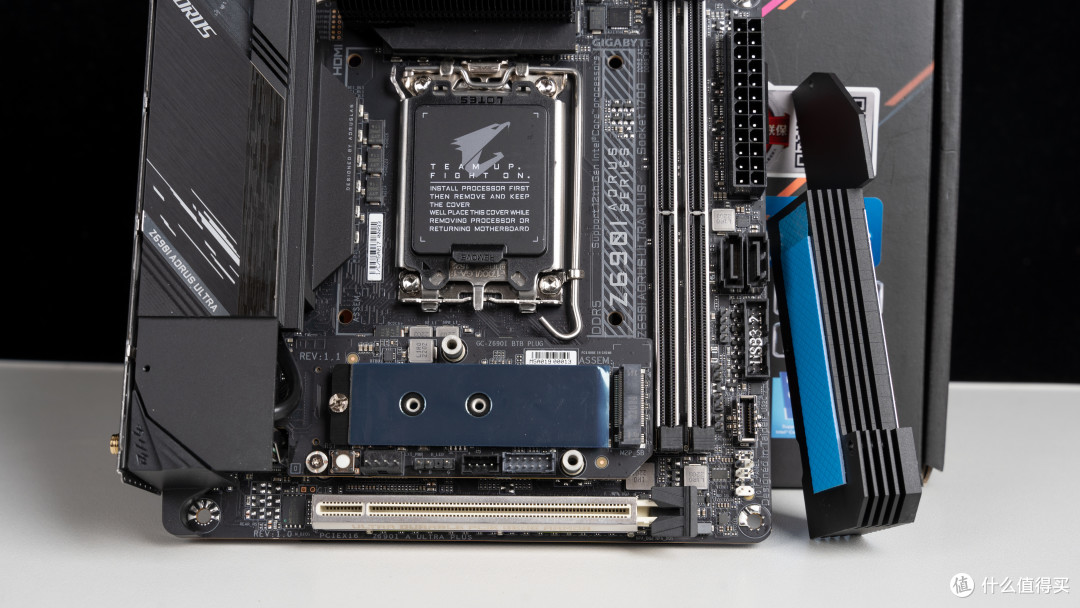

M.2插槽覆盖着堆栈式散热片，散热片卸下来你会发现是非常厚实的，既然这样，后面来测试下高端SSD散热表现吧，M.2插槽下方是一根加固的白色PCIe 5.0X16插槽，下一代设备完美支持。

第一个M.2插槽位于正面，最高支持PCIe 4.0X4，插槽下方还有一些接口和功能，从左到右分别是重启键（白色）、外部电源插座、3Pin ARGB插座、系统风扇插座（延长形式）以及USB扩展插座（延长形式）。

另一个M.2插槽位于BTB PLUG模块背面，最高支持PCIe 4.0X4，同时安装两个M.2 SSD设备的时候需要注意一点，最好SSD不要使用自带的散热片，否则可能会出现M.2插槽接触不良的情况，这款主板的前置音频插座出厂预放在BTB PLUG模块里面，需要接机箱前置音频接口时要先拆除。

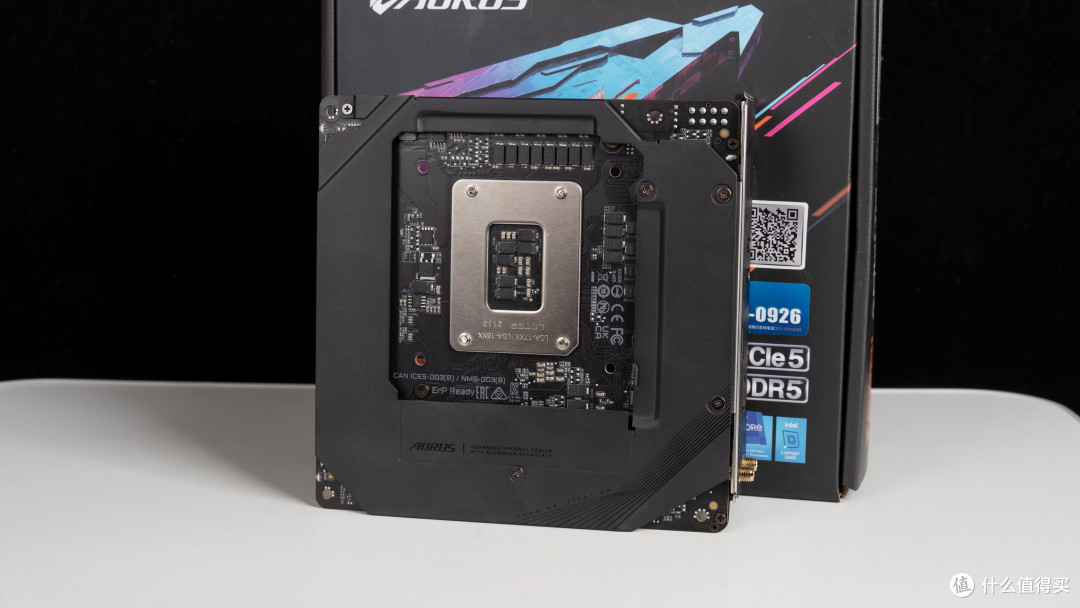

技嘉主板的优良传统——这款Z690I AORUS ULTRA PLUS在背面区域也带有全覆盖式装甲，可以保护PCB以及加强供电元件的散热。

一体式I/O挡板自然不可少，接口方面主板配备了USB 3.2 GEN 2 Type C*1(20Gbps）、USB 3.2 GEN 2 Type A*3、USB 3.2 GEN 1 Type A*2、USB 2.0*2、1*DP 1.4 +1*HDMI 2.1、基于Intel Wi-Fi 6E AX411的无线网络、2.5G有线网络以及ALC 4080提供的音频接口，USB接口的丰富度不亚于Z690 ATX主板，其他配置也是拉满。

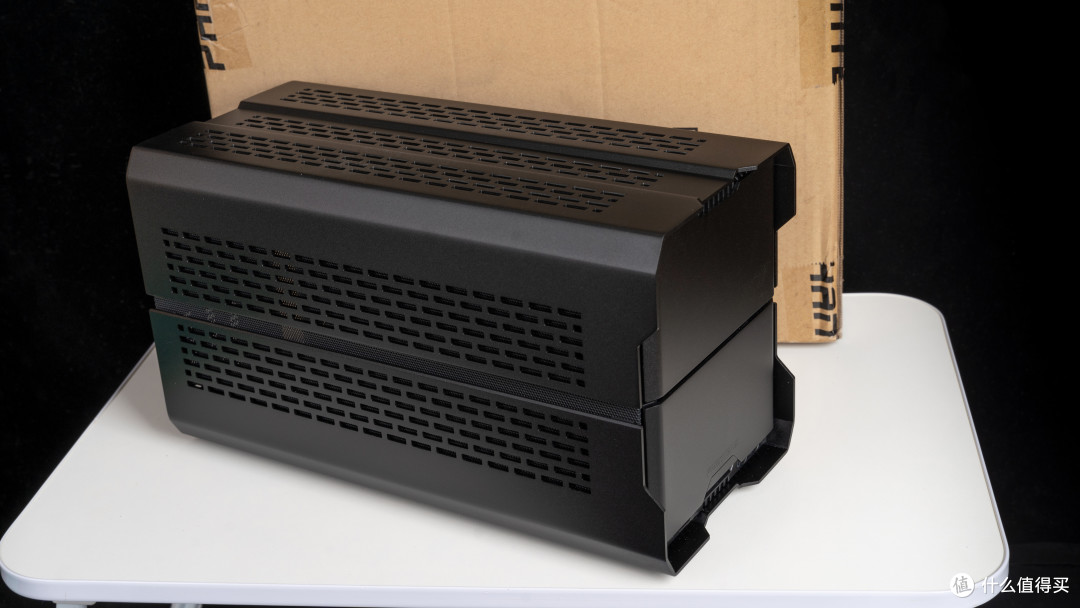

追风者P121整体造型和大部分A4机箱并不一样，可以发现顶板和底板是分离设计且有线条的，上面布满高密度的散热孔，没有钢化玻璃作为大侧透，所以这款机箱必定不是闷罐，整体造型类似于太空舱，个人觉得银色版本会更好看，黑色偏向沉稳。

P121三种形态主要是取决于CPU散热器的支持程度，第一种13.5L体积兼容70mm CPU散热器，第二种15.6L体积兼容70mm CPU散热器+两枚120mm风扇（辅助），今天装机是第三种17.4L体积，顶部能安装240mm水冷，形态切换是通过改变顶盖高度来实现的。

前脸上下面板区域也是分离的，是磨砂材质的阳极铝板（黑色比较容易显指纹），电源开关键是下方的梯形状，前置I/O拥有USB 3.0、USB 3.1 GEN 2 Type C、灯光颜色和灯光模式切换四种配置，不过没有设计前置音频接口。

不使用I/O接口的时候，可以向下滑动面板隐藏起来，能起到防尘的作用

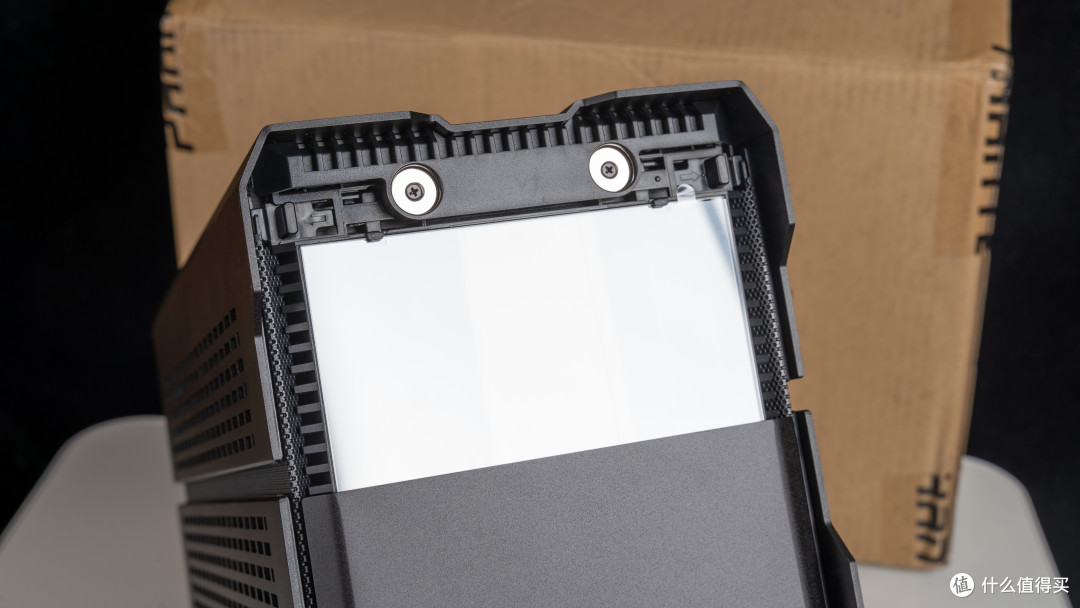

上面板采用磁吸设计，拿下来可以看到追风者独有的镜面设计，亮机以后会呈现无限反射镜RGB灯（效果很不错），正如官宣图所看到的，这个RGB区域的面积，会随着机箱高度增高而变大，使用70mm CPU风冷方案的时候就只有一点点RGB效果显露了，非常合乎消费者逻辑，拆除顶盖需要解锁镜面上面的两边滑动锁。

底盖则是采用机箱尾部的一颗手拧螺丝固定的，正如你所见，这款ITX机箱也是能兼容三槽显卡

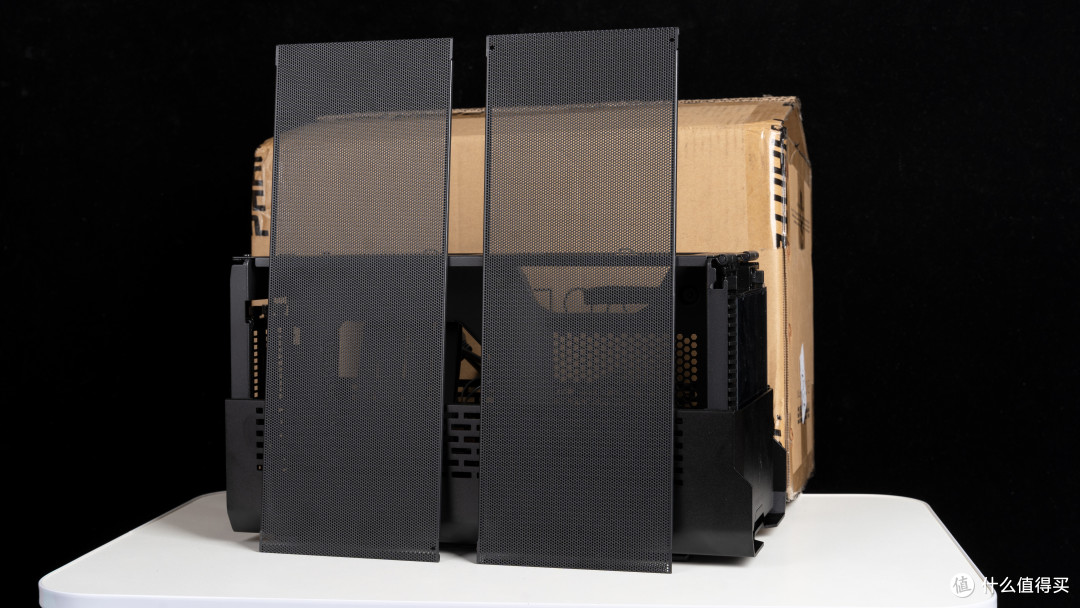

移除顶盖之后，两侧区域还有各有一块网格面板（防尘作用），向上抽即可取出

这款机箱采用了常见的显卡转接形式，将机箱划分成主板和显卡两大区域，这种结构是可以充分利用空间的，P121还标配了一根PCIe 4.0X16延长线，最大能容纳324mm长以及62mm厚显卡，不过部分RTX 3090 Ti和RX 6950 XT可能会装不下。

显卡仓下方还能安装一个2.5英寸SSD或者HDD，其他区域空间并不多，真的是榨干了利用率

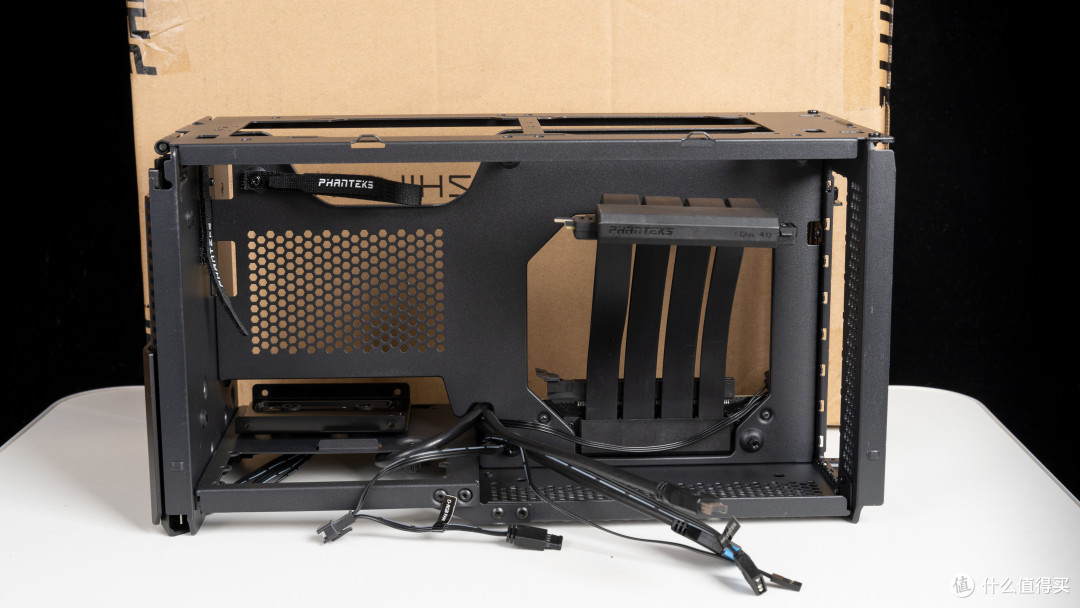

正面安装主板和电源区域，延长线的关系所以主板是倒装形式的，电源排风方向是向下的，其散热和箱内硬件是毫不冲突的，电源线口方向有两束魔术贴扎带。

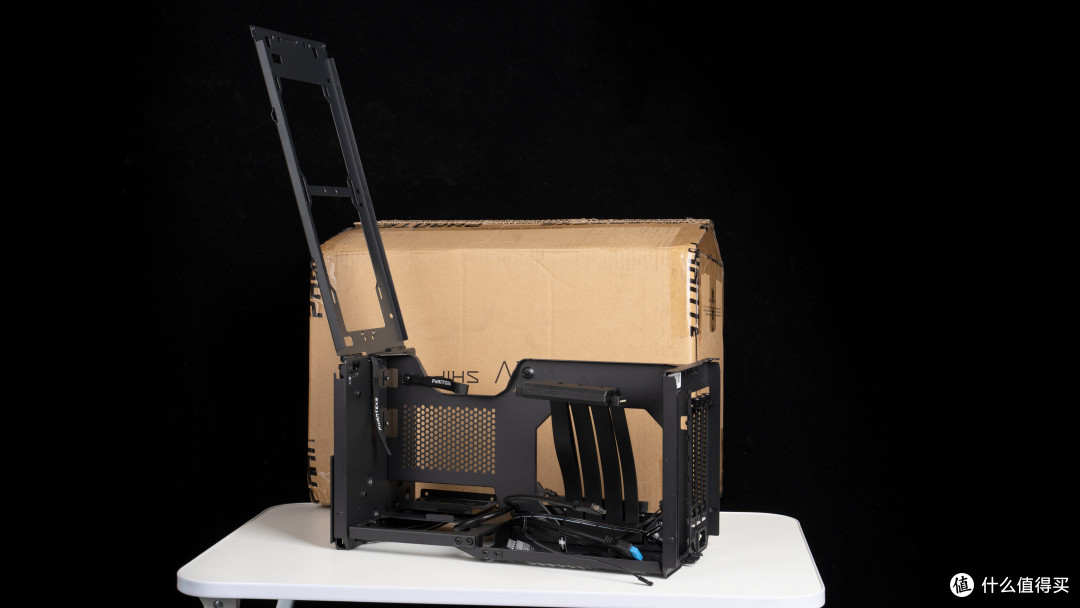

顶部就是安装240mm水冷和风扇的位置，为了方便安装，这个支架是带转轴式设计，也可以整个拆卸

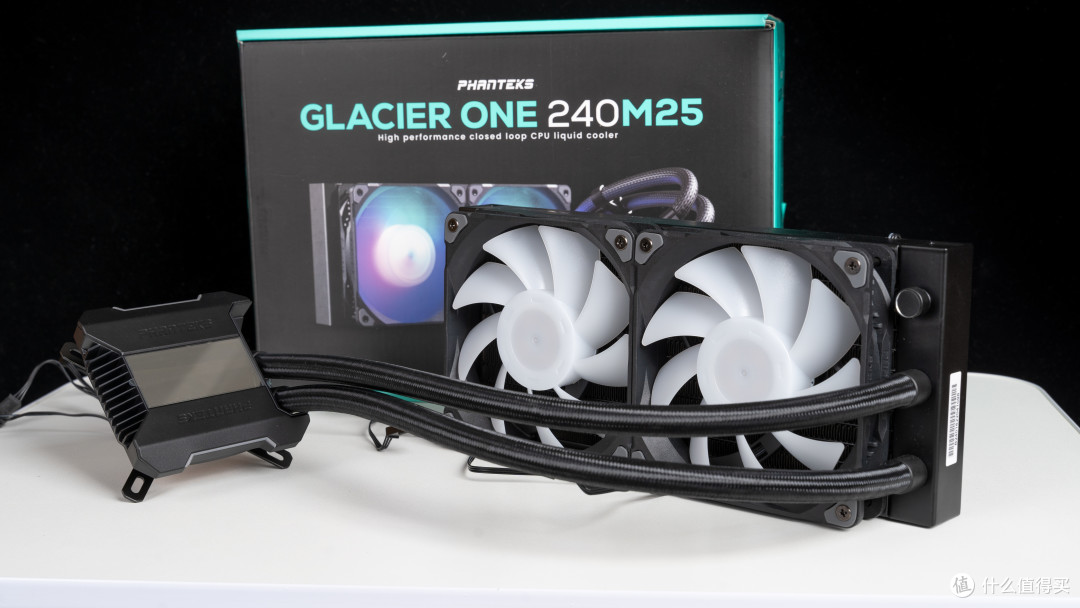

本来想直接上追风者240 T30厚排（媲美360mm），可惜机箱还是差点高度，于是选择这款冰灵240 M25炫光黑配色，享有5年质保，包含3年换新售后，声明漏液包赔，这种售后服务可以给大大的赞了。

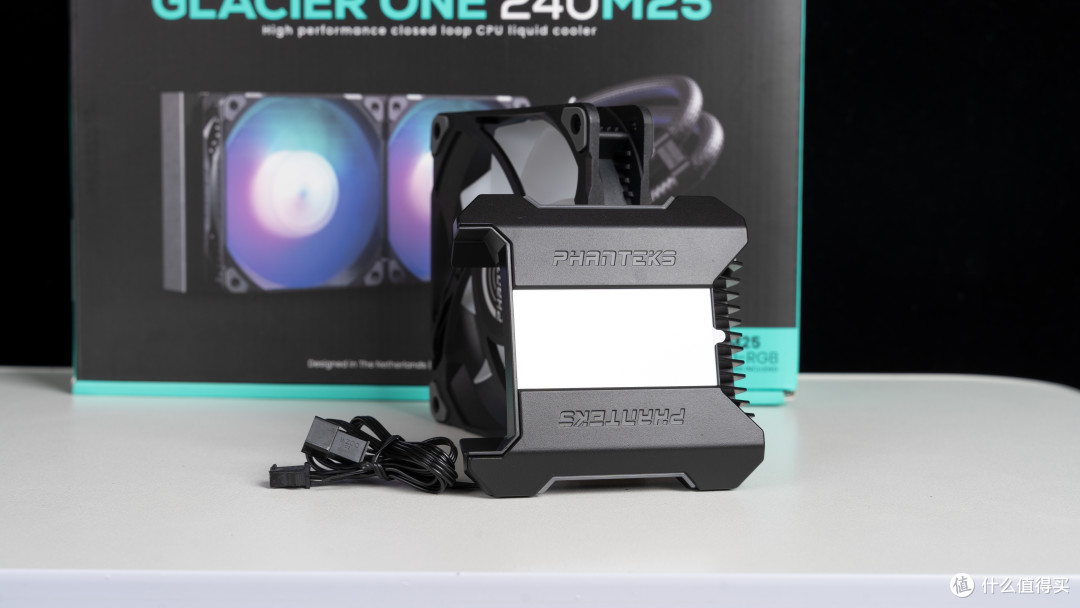

冰灵240 M25采用了自家全新的水冷方案，水冷头造型设计和P121对应一致，都是自家独特的无限镜RGB风格，无限镜RGB设计其实很常见，但是追风者这种是横置的线条状，品牌辨识度很强。

无限镜上盖采用磁吸可拆卸式，不喜欢灯光也可以直接不安装，自由度很高

冰灵240 M25的水泵是内置于冷排上的，可避免在CPU端产生多余震动，会占用了一定面积的冷排鳍片

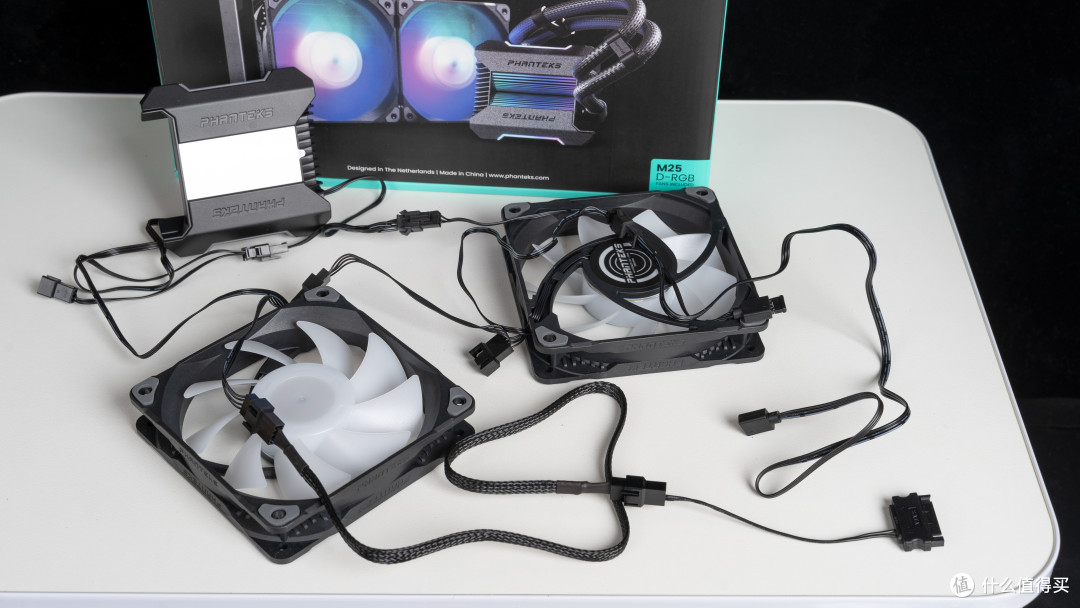

由三枚M25-120组成的ARGB冷排风扇，最大转速达到2000RPM，9叶片设计84CFM风量，5V 3Pin灯光和4Pin PWM是同一条线材设计，冷头和风扇的灯光线可直接串联，风扇PWM线同样也是（不包括冷头），然后通过延长线接到主板上，对装机比较友好。

预装免螺丝设计的Intel扣具，全紫铜底座，预涂了硅脂，并且还有备用硅脂一管，考虑是非常周到的。

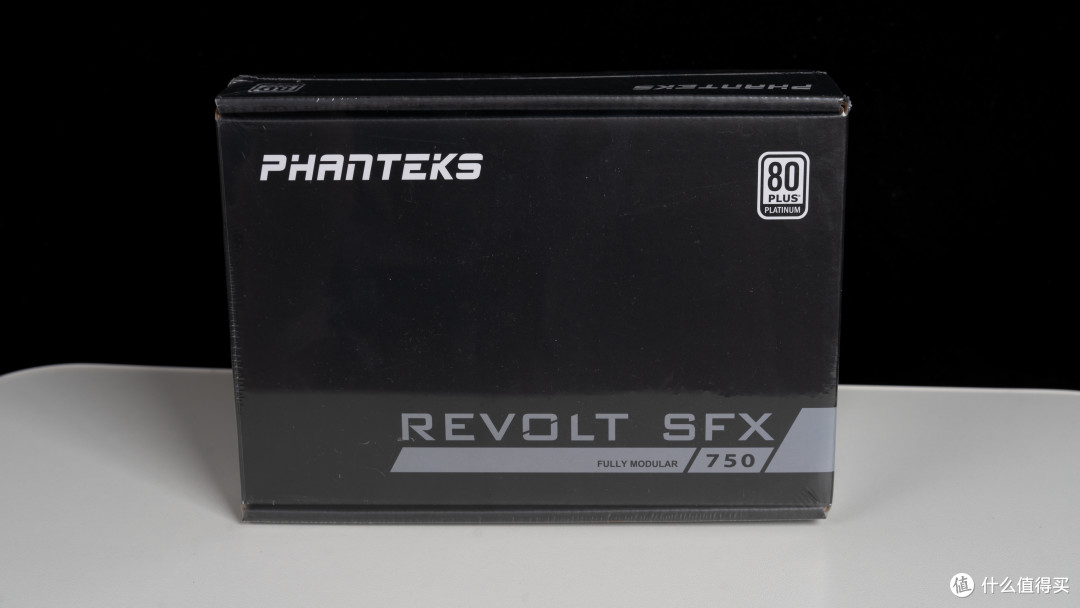

这次装机的配置是Core i7-12700KF+RX 6800 XT，至少要搭配750W电源比较稳妥，故准备的是追风者这款Revolt SFX 750W白金牌全模电源，包装盒直接明了标注是海韵代工出品的，相当于青春版SPX750，电源支持10年换新售后非常不错。除此之外，Revolt SFX还有650W和750W金牌规格可选。

标准10CM短机身，内置了一枚92mm FDB轴承，电源支持40%负载以下风扇停转，浏览网页等轻度操作实现零噪声，体积这么小的电源能承受，也说明了方案的靠谱性。

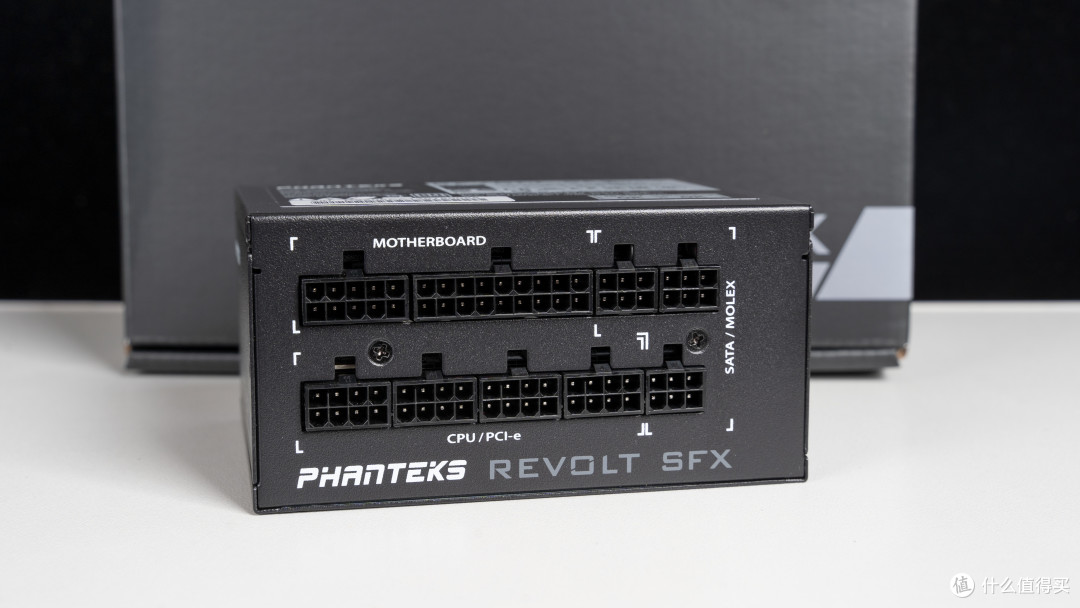

全模组接口设计，具有分区标识

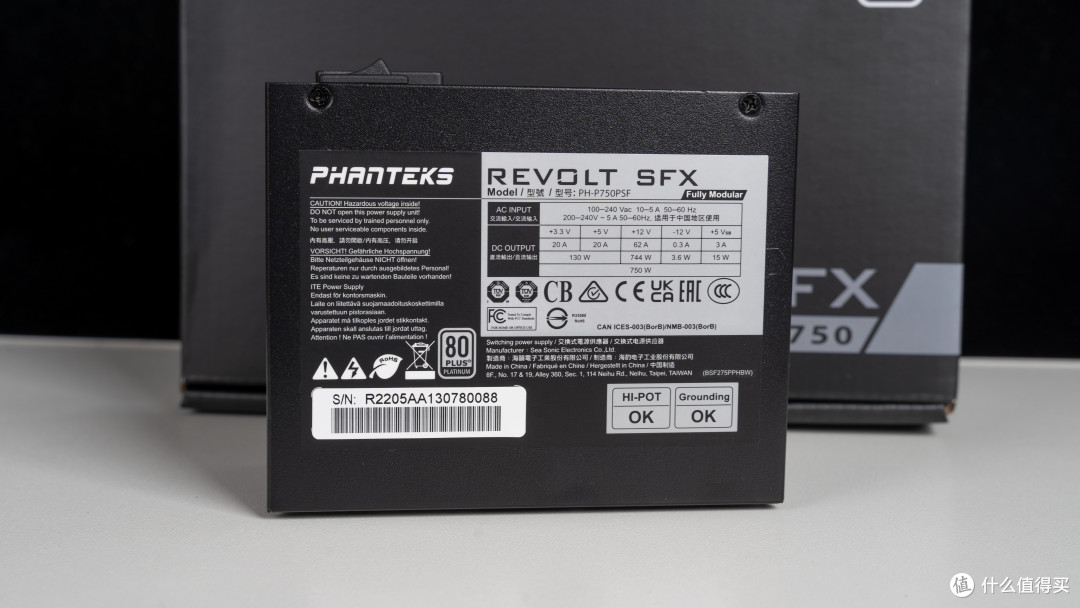

Revolt SFX 750W白金采用全日系105℃固态电容，通过了80 PLUS白金牌认证，转换效率超过93.5%，+12V输出62A即744W，抗压强可在高海拔地区稳定使用。

电源提供了1*24Pin主板供电线，2*8pin CPU供电线，2*（6+2pin）X2 PCIe显卡供电线，3*SATA供电线（每根四个接口，其中一根带一个大4pin），全扁平化设计，能满足高端主板和显卡的供电需求。

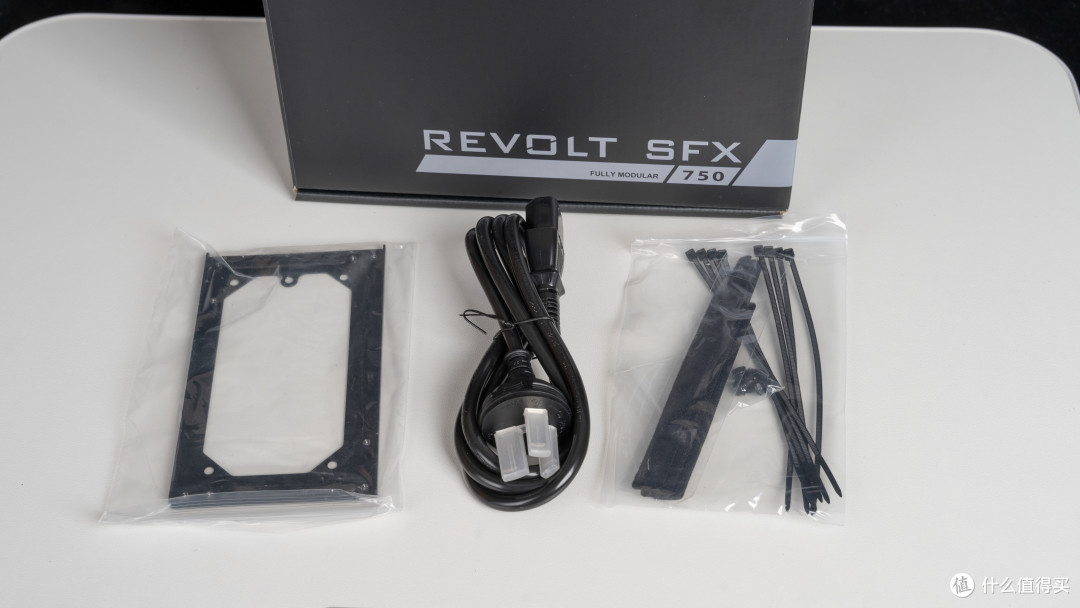

配有ATX转换支架，毕竟拥有10年换新质保，后期更换ATX或者MATX机箱，电源这样也能用得上

整机展示

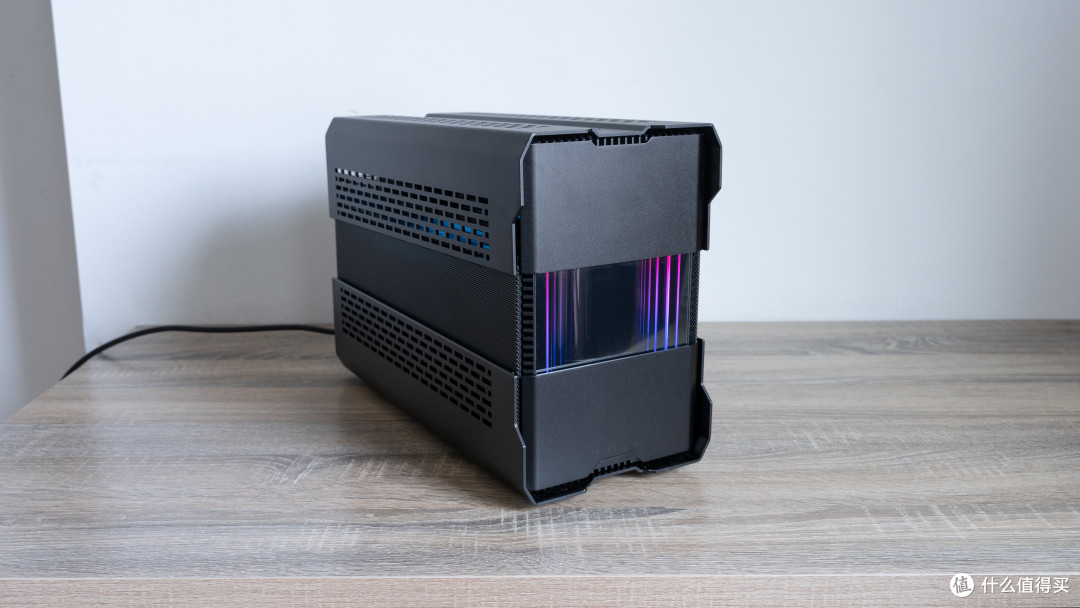

搭建整机效果图，这款机箱看起来是区别于市面上主流的ITX机箱，侧透RGB效果放在了正面，而内部硬件的RGB效果通过网格面板和散热孔穿透到外面，整体RGB效果是精致和柔和的。

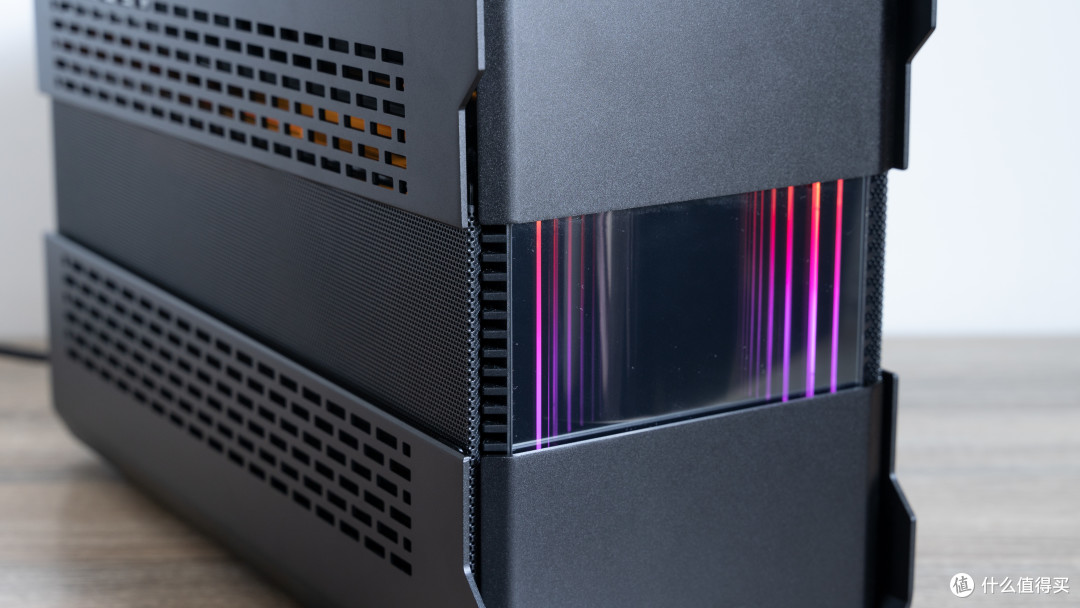

机箱的无限反射镜RGB，是一种以线条为排列的个性化效果

机箱显卡仓一面，无论是网格面板还是自身的散热孔，机箱都能提供良好的通风性能

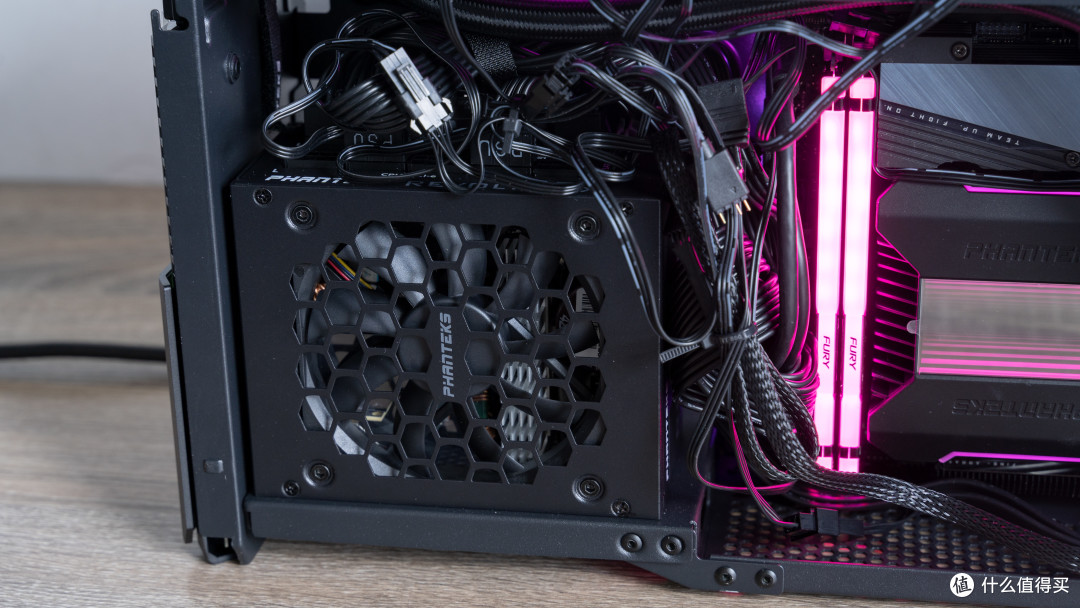

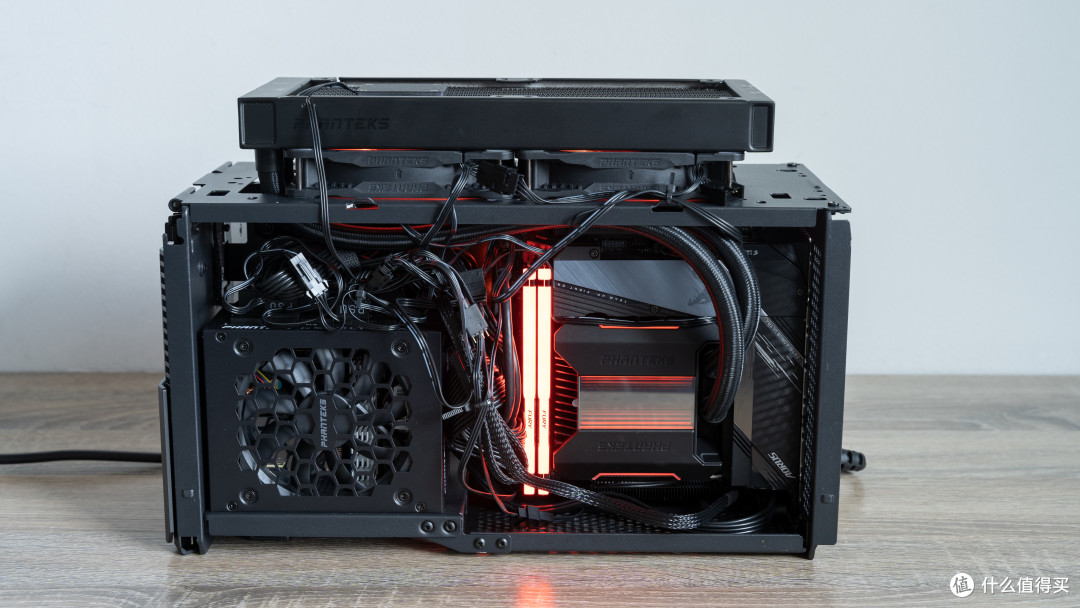

主板和电源仓，尤其是电源风扇是朝向这一面进行吸风的

显卡安装的是RX 6800 XT公版，由于长度只有267mm，机箱剩余空间还有很多

P121这款机箱其实是利用了机箱的外部空间，从而扩展支持240mm水冷，不需要水冷方案时，只要降低高度，设计非常灵巧

Revolt SFX 750W这颗电源在待机的时候，风扇是完全停止不转的

冰灵240 M25的冷头也是追风者独特的线条排列RGB，只不过水冷是横置方式，而机箱是竖置的

上机测试

测试前先把BIOS刷至最新版本，使用Z690I AORUS ULTRA PLUS的Q-FLASH功能，下载后BIOS文件放入U盘就能读取，整个过程只需要几分钟，刷完打开X,M.P配置（DDR5-6000MHz 16GBX2）就开始测试。

CPU-Z跑分，i7-12700KF的单核分数为760，多核分数为9445，超频一下还可以无限逼近i9，对于游戏党来说是个不错的选择。

AMD RX 6800 XT公版的GPU-Z参数，Boost频率可达到2250Mhz，显卡驱动使用的是最新Adrenalin 22.8.1 Optional (WHQL)，操作系统是Windows 11 21H2最新版本。

CINEBENCH R23渲染跑分测试，i7 12700KF在Z690I AORUS ULTRA PLUS上得以完美发挥性能（日常重载项目通过了），默认状态单核得分1834 pts，多核得分22881 pts

Core i7-12700KF+RX 6800 XT 3DMARK Fire Strike Extreme显卡分数为25209，CPU分数为37158

Core i7-12700KF+RX 6800 XT 3DMARK Time Spy显卡分数为18553，CPU分数为17681

3DMARK DX11和DX 12两个2K项目跑分，使用PCIe 4.0X16延长线完美适配很稳定，和直插使用性能是一致的，从跑分来看，RX 6800 XT公版本身跑分并不亚于一些非公版的。

显卡散热测试使用Time Spy压力项目（这要比日常游戏压力更大），室温大致27℃左右，通过20轮循环烤机通过率为99%，最高核心频率为2279MHz（比标称还要高些），显卡核心温度为83℃，但是风扇转速最高只有1335RPM，即时满载状态噪声几乎没有，这是AMD自家风扇策略所决定的，这款RX 6800 XT公版就是偏向静音调教，P121外壳上密集的散热孔显然也起到很大的作用。

CPU散热测试使用CINEBENCH R23跑10分钟多核渲染进行验证，i7-12700KF的最高CPU Package为73℃，大核心最高温度也是73℃，CPU Package功耗为160W，冰灵240 M25水冷压制起来比较轻松（散热器负载满了），除水冷以外，P121顶盖的宽裕散热空间绝对是功不可没，而主板VRM和PCH温度分别是61℃和54℃，也是很优秀的水平。

CrystalDiskMark峰值性能Q8TI测试，Kingston FURY RENEGADE 1TB的连续读取速度为6971.82 MB/s，连续写入速度为6072.23 MB/s，基本和官方标称一致，属于旗舰级GEN4 SSD的性能水平，使用SSD自带散热片+主板的堆栈式散热片，跑分重载时SSD最高温度仅仅只有47℃，这可是机箱内。

使用的是金士顿FURY BEAST RGB DDR5 6000 16GX2这套内存，AIDA64内存和缓存项目结果，其读取、写入、复制性能以及延迟都是比主流DDR5 5200好太多了，尤其是67 ns的延迟表现，已经很接近主流DDR4 3600在Gear 1模式中的表现，于是硬核决定再优化一下。

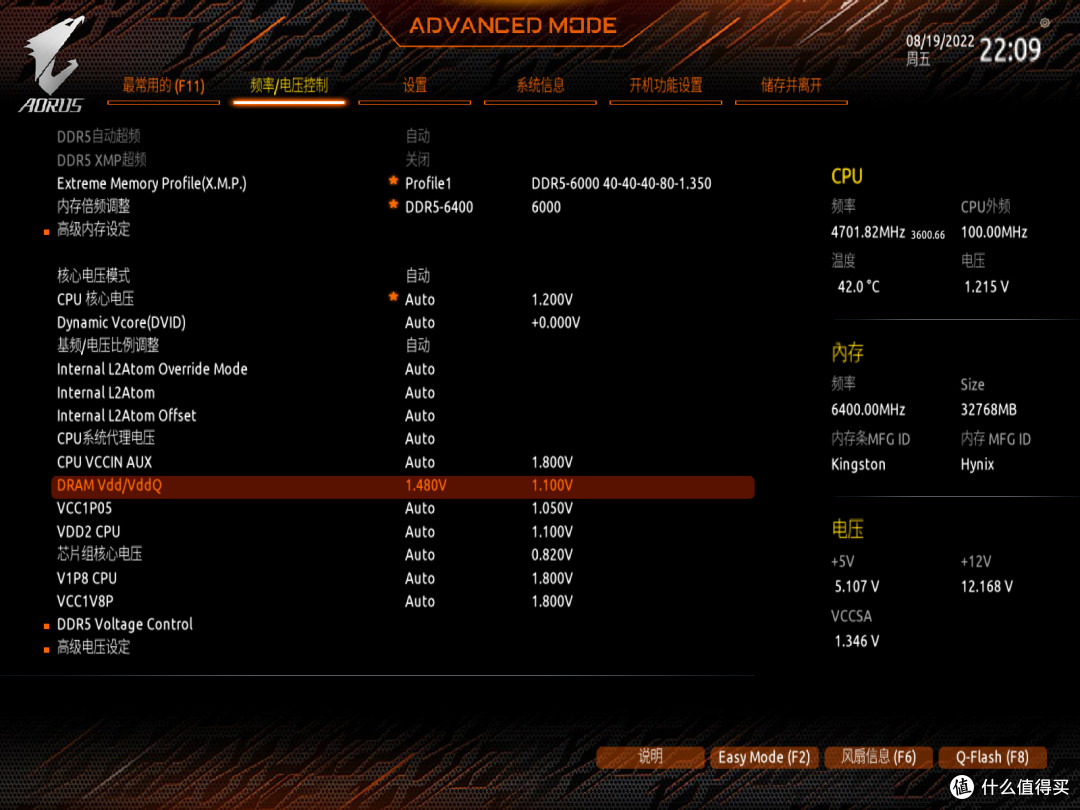

Z690I AORUS ULTRA PLUS的BIOS目前是支持海力士、镁光和三星对应DDR5颗粒自动超频的，操作非常方便，小白也能玩超频，这里硬核手动超到DDR5 6400，调整了下时序和小参，CPU部分保持默认包括Ring频率。

内存超频最终达成DDR5 6400 32-38-38-74，此时AIDA64测试出来的读取性能已经接近100GB/s，延迟已经降至63 ns，对于《绝地求生》这类竞技网游是有明显性能提升的，在这样设置下，通过了TestMem5烤机测试0错误，可惜手上这套内存颗粒体质一般，在DDR 6600 C32设置下只能跑分。

总结

最后分享下装机的整体感受，P121机箱其不但拥有优秀的散热性能，而且精致的无限镜面和巧妙的结构保留了高颜值，机箱通过调整顶盖高度可适应三种不同的装机方案，能覆盖更多玩家群体，尤其是中高端以上层面的，毕竟这款机箱售价也过千了，而技嘉Z690I AORUS ULTRA PLUS是一款妥妥六边形发展的高端主板，供电用料强悍扎实，插座延长线设计符合人性化，它还划分成DDR4和DDR5版本，全国四年超长售后质保。
