NAS正确使用方式，效率提升10倍丨威联通TS-464C2组建小团队文件共享中心

前言

近期我组建了一个小团队，但是是异地组建团队，线上办公第一个要解决的就是文件共享问题，尤其是碰到一些大文件传输的场景的时候，分布在每一个成员手机电脑里的文件要进行交互的话，成本实在是太高了，尤其是传输GB级别的文件的时候，QQ和微信都限制颇多。

最开始我也想过一些通用的方案，比如用百度网盘之类的服务，但是这个解决方案最大的问题是它的限制太多，并且文件安全性没有保障，我可不想我的文件被第三方随随便便扫描，并且上传下载其实不算太方便。如果我要想自己的文件共享不受限制，那么自建NAS才是第一选择。

所以我就入了威联通TS-464C2，4个3.5寸的盘位，2个Nvme固态的盘位，再加上免费的zerotier服务绕开公网的限制，基本上能满足团队大部分的文件交互需求。

共享思路

威联通的TS-464C2，四核四线程的 N5095，支持自己换内存，四SATA 3.5寸盘位，双M.2盘位，最大支持18T的硬盘，也就是说我插满的话，能做到18TX4=72T的机械盘容量，再加上两条2T的M.2的盘的容量，一共是72+4=76T的容量。

硬盘上我最终选择了2块16TB东芝N300系列的NAS硬盘，主要原因是在各个品牌的NAS盘里面，它的性价比最高，而且质量极其扎实。东芝品牌的东西质量一直都不错。

我手中的这两块硬盘是氦气盘，转速是7200rpm的，所以它的读写速度很不错，拥有与企业盘一致的连续读写性能。它的年写入量高达180TB，提供最高512MB的数据缓冲区，平均无故障时间为 120 万小时。

另外值得一提的是，N300硬盘搭载了RV传感器与东芝先进的 Stable Platter Technology（稳定盘片技术），它们可以检测多盘位NAS系统中的旋转振动效应并且将其最小化，让硬盘内部的盘片更加稳定，从而增强扇区追踪能力，提高读写性能。

我准备拿东芝N300来存储一些冷数据，至于M.2盘位支持PCIe3.0的协议，能完美发挥固态硬盘高速读写的优势，再加上四核四线程的 N5095，跑docker与虚拟机服务是再适合不过了，并且固态硬盘通电不读写就不消耗寿命的特性，其实更适合把它当下载盘用。

固态当下载盘那个固态我也是有考虑的，我自己的网络下载速度都突破2000M了，再加上我内网都是全2.5G网络接口，所以机械硬盘根本没办法长时间支撑我这个下载速率。

刚好，反正PCIe3.0协议支持下的M.2接口的固态硬盘3500MB/s的读写速率应对这个172MB/s的下载速率完全是洒洒水。这个下载速率完全可以把我两个2.5G有线网接口全部利用起来。

TS-464C2也没有白浪费这个M.2部分的大空间，它跟着机器送了俩固态散热，像我如果把它当下载盘的话，有这样强大的散热片加持之下，硬盘的稳定性与寿命表现会更好。

接口还是熟悉的双2.5G有线网接口，一个USB-A3.2接口，一个USB-A接口，一个HDMI接口，以及一个通用的DC电源接口。

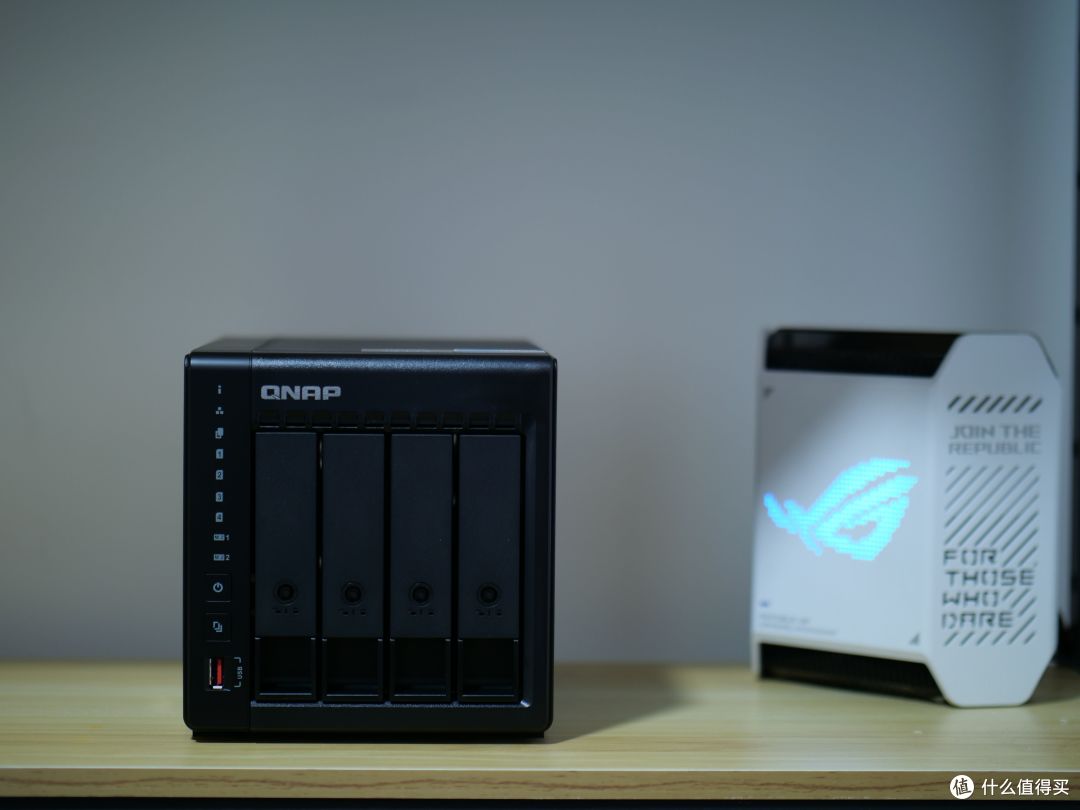

TS-464C2整体造型部分还是挺好看的，因为带一个HDMI接口，所以也可以放在电视机面前当视频输出源使用。

原生内存部分是给的8G DDR4 内存，考虑到现在内存条价格这么便宜，我完全可以买两条32G的内存条加上去把它升级成64G内存的NAS。不过464C2的官网上说最大支持32G的内存。64G的内存加上NAS本身就很稳定，足够我稳稳当当跑一年的服务都不关机了。

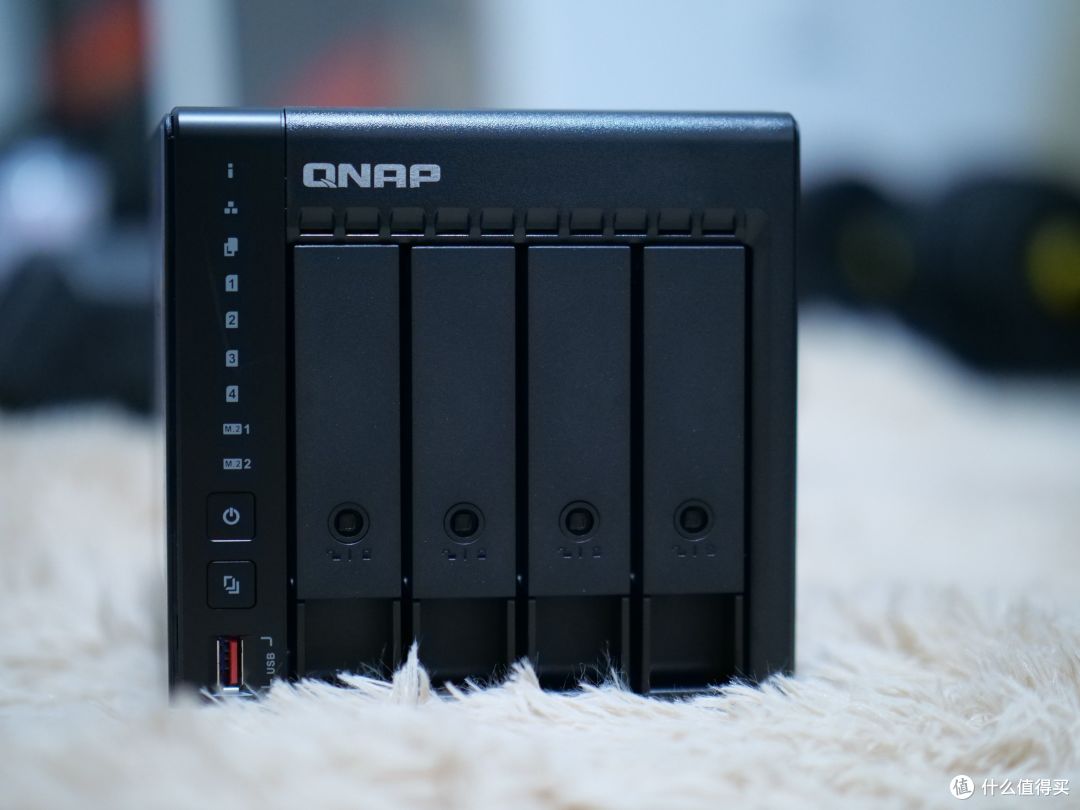

TS-464C2这次给了专用的硬盘锁，防止手贱的人突然把我的硬盘拆掉。这也是威联通第一次在普通消费级NAS上给到这个配置。对于我这样的想把NAS扔在异地半年一年都不管的人来说是最棒的，因为这样能极大地降低硬盘突然被抽出的风险。

16.2cmx17cmx2cm的三维尺寸，可以让464C2放在各个位置都能完美适配。并且这个外观配色无论是放家里还是放公司，都不会显得太突兀。

文件交互性能测试

在组建完NAS和虚拟内网之后，我们就可以愉快地在虚拟内网环境下对各个设备进行互访管理了。

最基础的：输入我NAS的内网地址，我就能在外网环境下管理我的NAS服务了，以及把我的NAS硬盘映射成Windows的本地硬盘。

比如我在办公室的电脑上映射的我放在家里的那台TS-464C2的硬盘，实现本地化管理异地硬盘。

有了虚拟局域网之后，就能完成异地远程办公室主机和家里的主机互访了，只需要点开Windows自带的远程桌面，然后输入虚拟内网地址，再点一下连接，然后就可以啦。

我的外部网络接入是一条1000Mbps的网，一条500Mbps对等的网，搞了个双WAN聚合，所以入户下载速率是1500Mbps，算余量的话有2000Mbps，上传速率是539Mbps。双线路聚合可以让它更快更稳定。

现在的我，内网全2.5G协议速率，外网有500Mbps的上传,这个上传基本可以满足我全速备份文件和下载文件的需求了，但是也意味着我的内网设备要升级到顶配以便于适配高速网络。

目前我的外网的下载速度可以突破172MB/s，外网的下载和上传速度都拉满。

整体来说内网和外网基本上属于同一个速度档次。

请注意，这个网速不仅仅是有线网可以达到，在华硕RT-BE88UWiFi7路由器的支持下，无线设备也能达到这个速率。

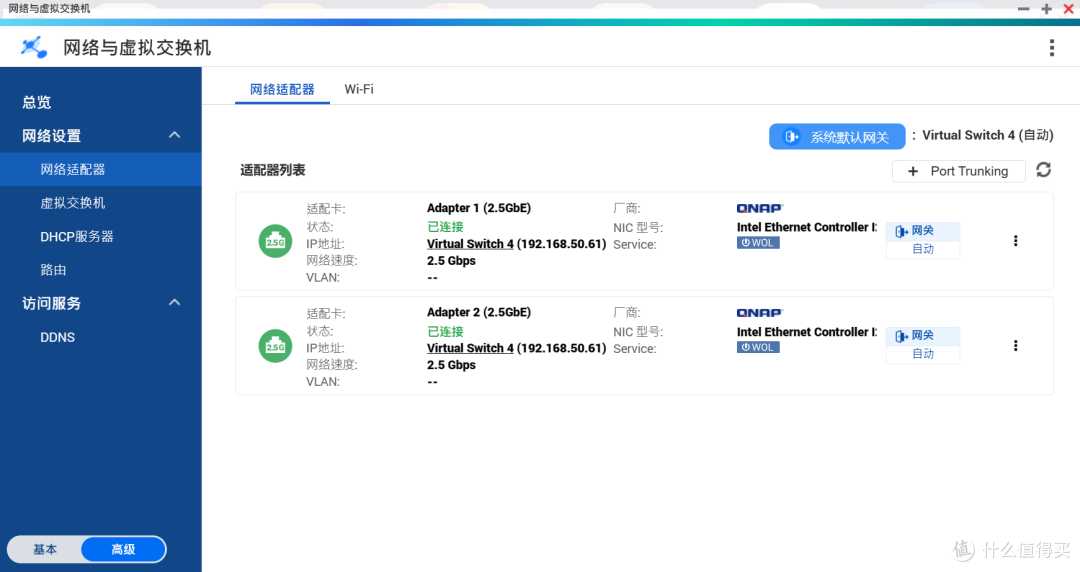

首先是我的威联通TS-464C2的两个2.5G接口终于都接入了2.5G有线网接口，并且还是全双工的工作模式。

我用我台式机自带的2.5G有线接口接入到华硕RT-BE88U的2.5G口之后，可以稳稳当当把我威联通TS-464C2上的文件以254MByte/s的速率转到我的电脑上。

而上我10G电口之后，从威联通TS-464C2上扒拉大文件到本地的时候，能稳定跑到700MByte/s的速度，也就是5Gbps的速度。

其实这就是双2.5G有线网接口的好处了，我一个10G速率的单电口去跑两个2.5G网口，完全可以胜任。

俩2.5G接口开动态链路聚合，就可以直接汇聚成5Gbps的速率，进一步提升设备的吞吐量。

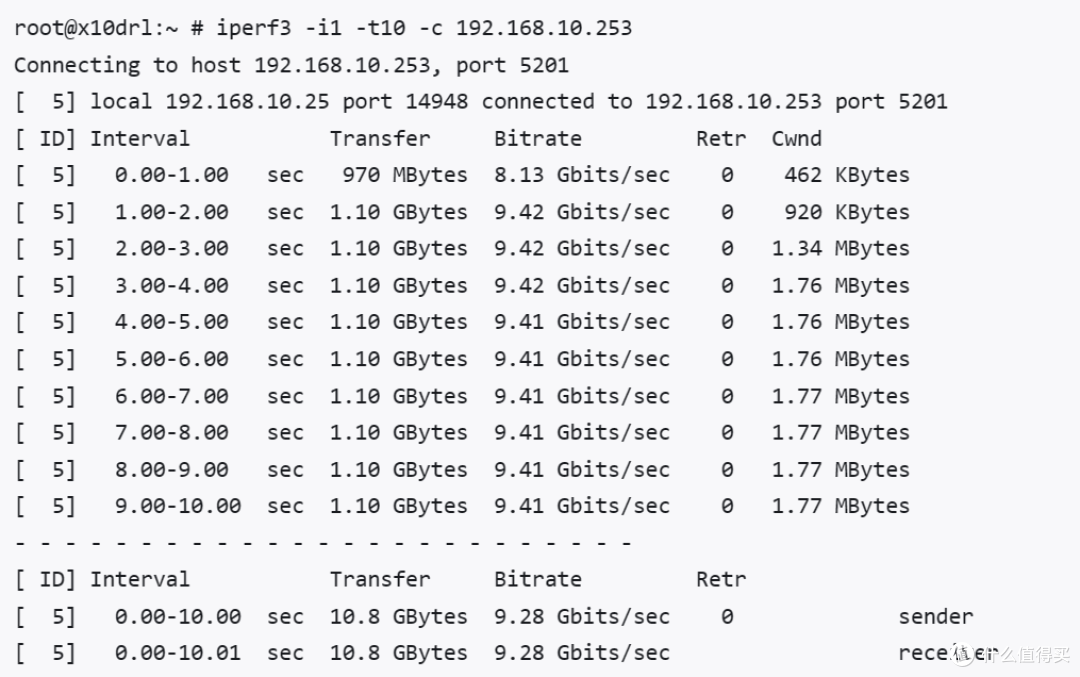

用Linux虚拟主机的命令行直通这张网卡测试了一下速度，内网的NAS当服务端，本机当客户端。

用pkg install iperf3来安装iperf3软件包，协议还是走TCP协议，

测试出来的结果还不错！网速能到9.28Gbit/sec，但是还没有达到10G的速度。这是什么原因？

我排查出来是网卡设定中，MTU是1500，也就是一个IP包大小是1500，对于10G网络来说，包太小，意味着相同数据量，包的数量多，每个包的头部数据将消耗大量的网络带宽。

要达到完美的10G速率的话，可以把MTU设置成9000。

TCP的收发窗口过了之后，就稳定在9.90Gbits/sec了。

相对于我之前内网上的千兆网的110Mbyte/s来说，10G网卡的理论速度是1GByte/s，相同文件传输情况下，能直接把传输时间压缩到原来的十分之一。

当然，我实际测试了一下把整个虚拟机打包传到内网的NAS上，平均速度能做到525Mbyte/s，这已经是相当棒的一个成绩了，毕竟我NAS上机械硬盘的实际写入速度也就只有125Mbyte/s，能有525Mbyte/s的速度，全靠我NAS上的nvme固态当中转盘。

免费zerotier虚拟内网方案

1.zerotier远程管理配置

Zerotier账号是用于组件虚拟局域网的，腾讯云轻主机是用于用于自建Zerotier的moon服务器，也能白搞一个公网IP，其余的设备都要保证正常联网使用。

2.zerotier账号注册与配置踩坑

Zerotier设置与问题解决部分：

ZeroTier 这一类 P2P VPN 是在互联网的基础上将自己的所有设备组成一个私有的网络，可以理解为互联网连接的局域网。最常见的场景就是在公司可以用手机直接访问家里的 NAS，而且是点对点直连，数据传输并不经由第三方服务器中转。所以安全性非常有保障。

Zerotier 在多设备之间建立了一个 Peer to Peer VPN（P2PVPN） 连接，如：在笔记本电脑、台式机、嵌入式设备、云资源和应用。这些设备只需要通过 ZeroTier One ( ZeroTier 的客户端) 在不同设备之间建立直接连接，即使它们位于 NAT 之后。连接到虚拟 LAN 的任何计算机和设备通常通过 NAT 或路由器设备与 Internet 连接，ZeroTier One 使用 STUN 和隧道来建立 NAT 后设备之间的 VPN 直连。简单一点说，Zerotier 就是通过 P2P 等方式实现形如交换机或路由器上 LAN 设备的内网互联。

第一步是注册Zerotier的账号。

这个是邮箱注册，注册完之后免费使用设备数量是50个，对于99%的人来说是够了。毕竟我这样的手里常年一大堆电子设备的人，能同时使用的路由器加电脑加起来也不超过十台。

第二步：登录和创建网络

注册完之后就直接登录网站，按照下面的指示创建网络就行。我是把我的网络名能用中文就用中文，这样看起来方便一点。

创建网络：创建一个新的网络之后，我们得到一个 Network ID，这个在后面的设备连接时需要用到，点击刚刚创建的网络我们可以设置更多选项。默认的设置就可以用了，右边 IPv4 的设置就是分配设备内网 IP 网段，其他的设置可以在 Setting help 里看到说明，不了解的不建议乱设置，如果不小心把自己的网络暴露在外部，会相当危险。

第三步：把手里的设备加入这个网络。

我现在手里的设备都是Windows10设备，所以在他们主页上下载相应的平台安装包就行，安装包后缀是msi结尾。

下载之后双击安装，一直按next直到它安装成功。

装成功之后，你的任务栏部分会出现一个Zerotier的图标，右键点一下鼠标，选择join Network。

有了这个窗口之后，我们再打开我们前面已经登录了的zerotier页面，然后在Network标签下可以看到我们创建的网络的基本信息，我给我的网络取的名字是“家庭内网”，我们要把我用椭圆部分圈出来的一串代码，也就是NETWORK ID下面的一串代码，复制，然后粘贴到上一步Join a Network弹出来的窗口中，我建议把所有的都勾选上，以免遗漏。

然后你的几台电脑都加入我创建的“家庭内网”之后，我们还需要进这个网络后台把这些设备的权限都打开。就点这个NODES，然后它会自动跳转到“家庭内网”的后台管理页面。

然后往下拉页面，就会看到自己的设备，我现在的设备都是Auth下面打勾了，代表这些设备被授权了，如果没打勾，就代表这个设备加入了你的网络，但是不能访问你的网络。

要着重关注的是Managed IPs下面的IP地址，这个地址就代表了你现在设备在Zerotier的“家庭网络”里面的虚拟IP地址，旁边的Last Seen下面代表你这个设备现在的在线状态，比如我现在手里的两台设备都在线，显示的就是ONLINE。

到这一步之后，就可以进行下一步了。

我上面的设备中，SurfaceBook1-7是发起端，地址是192.168.192.190，也就是我平时拿着在外面跑的笔记本，MacAir是接收端，地址是192.168.192.97，也就是我平时扔在家里当服务器的笔记本。

一直到这一步都是很顺畅的，但是之后可能会有人出现新的问题，那就是我从SurfaceBook1-7上访问MacAir的时候会显示连接失败。死活找不到解决方案。

因此，建议在拿到两个设备的“家庭内网”IP地址之后，先在CMD命令行窗口Ping一下地址，看能不能Ping通，如果能Ping通的话就走下一步RDP连接部分，如果不能Ping通的话，建议看看后面我是怎么解决的：

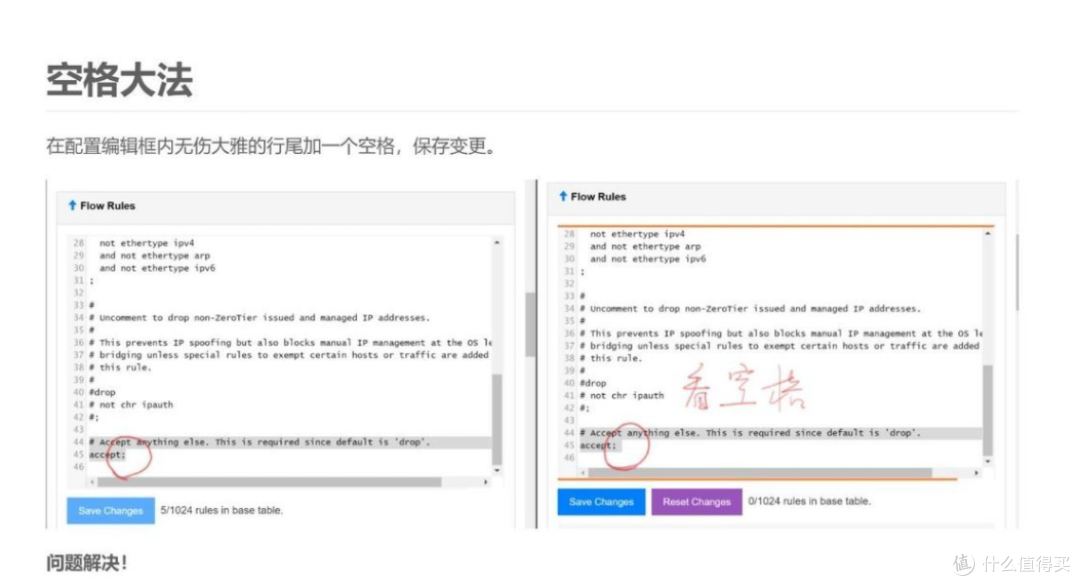

现在我查到的解决方案是一个大佬写的：问题的关键在新建的Zerotier网络虽提供了一组 Flow Rules 流控规则，初次启动时却不会自动应用。

就是在Flow Rules最后一行加一个空格，然后保存就行。这就让Rules启用了。

问题的原因是：

所以我也是采用了这个解决方案之后，就顺利解决了我zerotier网络下各个设备不互通的问题。

3.NAS与Windows设备加入Moon服务器踩坑

按道理来说，在Windows和NAS设备上装了Zerotier之后，再去加入Moon服务，也就是说执行了zerotier-cli orbit 0000000xxxxxxxx 0000000xxxxxxxx这个命令行之后，它就会自动加入Moon服务器，你就有自己的中转服务器了。

如果你一直获取不了moon服务器的地址，比如这样：

中间MOON结尾的图并没有完美获取公网IP地址，

如果加成功的话，应该是这样的。

出现获取不了地址的原因，我排查出来有几个解决方案：

1.就是9993端口的问题，首先确认自己的9993端口是否开放。

2.是自己zerotier客户端设置问题：

打开zerotier客户端，点击“show networks…”，如下：

再把下图红框中的几个对勾打上，重启服务"ZeroTier One"和客户端。就会发现现在可以连接上moon了。

zerotier打洞使用p2p传输

其实zerotier是支持p2p打洞流量传输的，并不是自建了moon所有流量就经过moon服务器中转的，如图这是我从我电信宽带的设备远程连接到移动宽带内网的设备，在移动宽带内网的设备的带宽统计截图：

稍微有点惊喜的是，我腾讯云公网服务器带宽是5M，经过zerotier打洞之后使用p2p协议，两台设备之间的带宽可以达到10M，不知道是不是能达到其中一方的带宽上传上线。

付费的向日葵虚拟内网方案

相对于免费的Zerotier来说，买这个蒲公英X5Pro路由器可能价格上确实要耗费一点（一顿饭钱），但是问题在于，蒲公英X5Pro路由器体验比Zerotier好很多。因为我之前折腾Zerotier的时候，还找了很多教程，还改了Zerotier的脚本之后才成功运行起来，但是蒲公英X5Pro路由器就只需要我下载注册安装，就能快速开始了。

哦对了，蒲公英X5Pro路由器还有一个最大的优势，那就是它对设备数好像是没有限制的。蒲公英X5Pro路由器设备端是被限制到3个以内，但是下面的使用端没有限制，而使用端之间的互访也没有限制。所以相对于Zerotier限制一百个设备的情况，花个一顿饭钱买个蒲公英X5Pro路由器当虚拟网络核心节点，还能享受国产软件的贴心服务，这可比我辛辛苦苦折腾网络好多了。

访问走转发的前提下，免费版本的带宽是受限的，速率上肯定比不过我升级之后动不动就千兆上下行对等的宽带。不过免费版的服务能流畅用我就已经很满意了！

相对于Zerotier对网络还有要求，蒲公英X5Pro路由器这个不看网络就能自建虚拟网络的机子是真的炫酷，完美适配多种使用环境。

而且，这样的虚拟网络还有一个好处就是，我们能尽最大可能保证安全性。因为如果我自己申请一个公网IP做路由器的远程登陆端口的话，我肯定是要在防入侵方面花心思。而现在用蒲公英X5Pro路由器的虚拟网络之后，我只需要简简单单的登录设置一下就能进行远程登陆，如果没有登录，即使是别人知道我的IP地址也没用，因为加入这个虚拟网络需要我授权。

蒲公英X5Pro路由器虽然主打的是异地组网，但是它实际的硬件性能也还是很强悍，给了一个2.5Gbps的接口，支持双WAN功能，支持WiFi6，无线网规格是AX3000。

双WAN口目前来说是越来越重要了，牵两条宽带做汇聚接在同一个路由器上，能实现主副线路实时备用切换，以防某一条线路挂掉的时候整个网络就挂掉的情况发生。

2.5G接口是单独用蓝颜色标注出来的接口，接上之后协商2.5G速率的时候会在系统里面也显示2.5G的协商速率。

我这个2.5G是接在交换机上扩展接口用的。

前两天我在北京大兴机场，飞机延误了，所以我得当场处理一些事情和文件，但是我手里的Thinkpad X1 Carbon没有与事情相关的文件，还好我在出来之前换了蒲公英X5Pro，我直接手机开热点，用Windows自带的Remote Desktop远程登陆了我放在蒲公英X5Pro下面的台式机处理完了这些事情。

不得不说大兴机场的网络信号还是相当棒的，iPhone加联通的天菜组合，居然就能把5G搞到500Mbps的速率，上传也能做到100Mbps。

有一说一，团队内部还是老老实实用ThinkPad系列带LTE或者5G NR的笔记本，全时互联的概念就比较适合商务场合。

这次要不是因为我笔记本自带的LTE速率太慢，我是完全不会想着手机开热点的。

而且我看有老哥更直接，买了好几台蒲公英的路由器做异地组网，让合肥和杭州的设备融合成一个虚拟局域网，杭州的人连上杭州的蒲公英X5Pro路由器之后，不仅可以无障碍访问挂在杭州蒲公英X5Pro路由器下的设备，也能无障碍访问挂在合肥蒲公英X5Pro路由器的设备。

这样的话，小团队内部的一些异地办公室设备就可以无障碍相互调用访问了，比如在杭州的人直接调用合肥的打印机打印文件，在合肥的人直接调用杭州的NAS上面的文件。

结语

其实现在有了威联通的TS-464C2之后，一方面我可以简化机柜里的设备数量，尽量用一套插头来解决两个问题，另一方面我也可以尝试不同的虚拟系统，比如建立一个网心云来帮我回收电费，做个win7的虚拟机让它7x24h跑一些脚本服务，做一个高恪或者LEDE的虚拟机联动路由器系统实现软路由功能。

要知道，一个软路由价格都一两千了，还没有自主增加内存的可能性，NAS里面跑一个openwrt反倒是能自己加内存条，也能自己加硬盘，也能充分发挥NAS设备的稳定性优势。

人啊，随着年岁的增长，对花钱节约时间这件事是越看越重。以前如果我的虚拟网络挂了，我可能还会自己折腾设置一个转发服务器，尽量用时间节约钱。诚然，这样带来的乐趣是无穷的，也让我学到了很多东西。

不过现在单位时间赚的钱越来越多，手里的事情越来越多，我就很难再去折腾那些细枝末节的技术性问题了，把专业的事情交给专业的人来处理，然后我去帮别人解决他们解决不了的问题，这岂不是美滋滋？

目前来说，我对威联通NAS的使用体验还是很满意的，在我不需要对软硬件做任何修改的前提下，我只需要把我每一台机器上都装一个虚拟局域网，整个团队内部就可以无障碍实现不受限的文件共享服务，这实在是太香了。
