旧手机的装饰品改造流水记
创作立场声明:文中涉及的旧手机为之前使用损坏保留,拆解之前请务必确认没有数据危险和安全隐患后再操作
一、初衷
之前在收拾抽屉的时候,发现了几台陪伴多年的旧手机,基本上都是内外屏碎、电池鼓包等问题的结合体,卖又卖不掉,扔了又怪可惜,遂在万能的淘宝上买了几个相框,准备将手机拆解后装裱进去当装饰。
风险警告:拆机之前请做好数据转移和电池放电等工作。
二、iPhone5c的拆解
总的来说,5c的拆解还是很简单的,基本上手上有套合适的螺丝刀,吸盘,外加足够的耐心就能搞定。
这台蓝色的5c是外屏碎,内屏漏液,换屏不值所以就一直放着吃灰。
卸下底部两颗螺丝,用吸盘可以很轻松的拉起屏幕面板。
这个面板真的是承受了太多。
接下来就是对各个元件的拆解,除了电池以外的元件在挑起排线,扭下螺丝后都可以取下,电池底部有胶粘住了,如果有吹风机可以加热后壳然后轻松取下,如果没有加热手段的话可以用镊子信用卡等物品慢慢把胶扣掉。
99.999%时间都是摆设的前摄模组,照人像基本就是马赛克。
底部小板,有沿用多年的lightning接口和到目前为止都极为先进的3.5mm耳机接口。
花了不少力气才取下的微微鼓包的电池,1510mAh的容量在当时还是能玩上大半天游戏的,但是现在的iPhone就不是这样了。
扫码专用元件——后摄。5c是单后摄方案,那个时候的手机摄像头还没有到堆数量堆大底的时代,一个后摄能扫码还不会占用过多背板空间(更不会凸起)。
带屏蔽罩的主板,由上到下是排线接口,A6处理器,SIM卡槽,高通MDM9615M LTE调制解调器和高通WTR1605L芯片。
主板背面也有各种元件:东芝THGBX2G7B2JLA01闪存,音频编解码器,博通BCM5976触摸屏控制器等各种模块。集成度蛮高,看起来非常漂亮。
拆完之后的全家福,由于扬声器很好取下所以文中并没有提到。
将各个元件取下之后就可以装入相框了,由于材料所限我这里只能使用透明胶带和双面胶,有条件的话推荐用502和泡沫胶,效果会更好。
成品图。
三、魅族mx5的拆解
之所以放在一起,是因为iPhone5c和魅族mx5的起手步骤基本一致,只要取下底部螺丝,用吸盘吸起屏幕面板,之后再拆除螺丝取下元件即可。
由于电池鼓包,多年前就已经处理掉了。
接下来只需要取下各处螺丝即可。

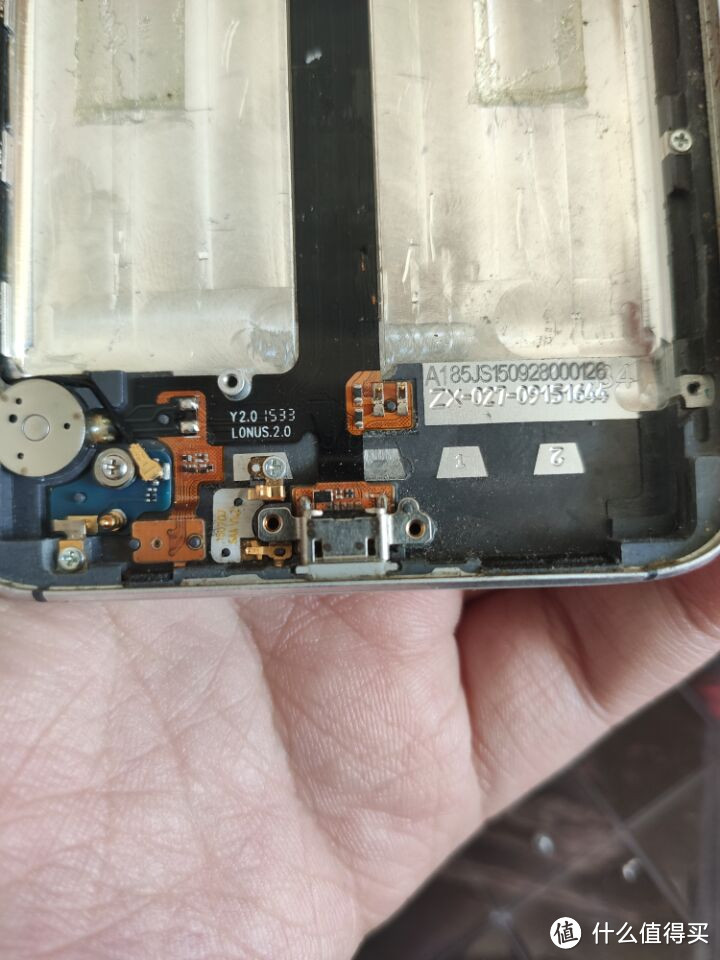

底部尾板,mx5使用的还是microUSB接口。
当然少不了极为先进的。。。。
依旧是摆设的前摄,印象里从来没有用到过。
看起来稍微大一点的后摄,扫码专用。

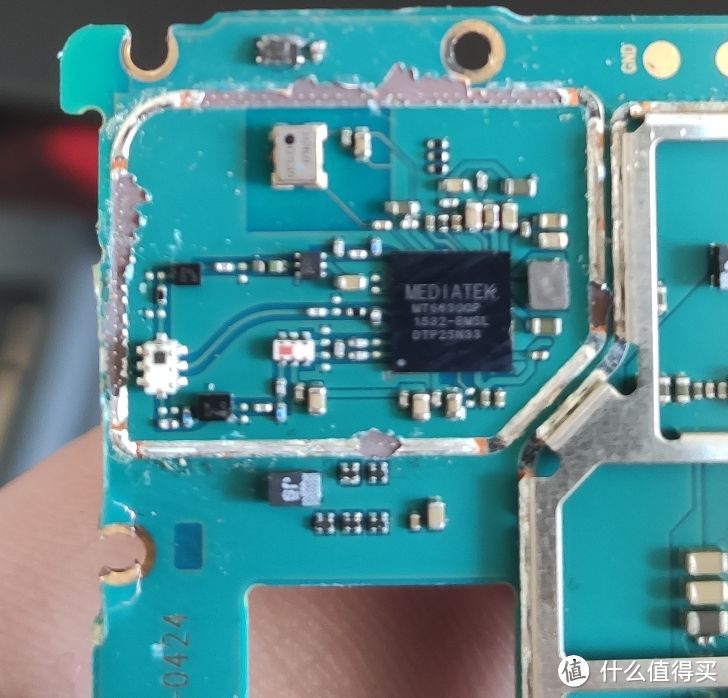

MTK的MT6630QP无线芯片,旁边还有被忽视的音频和电源芯片。

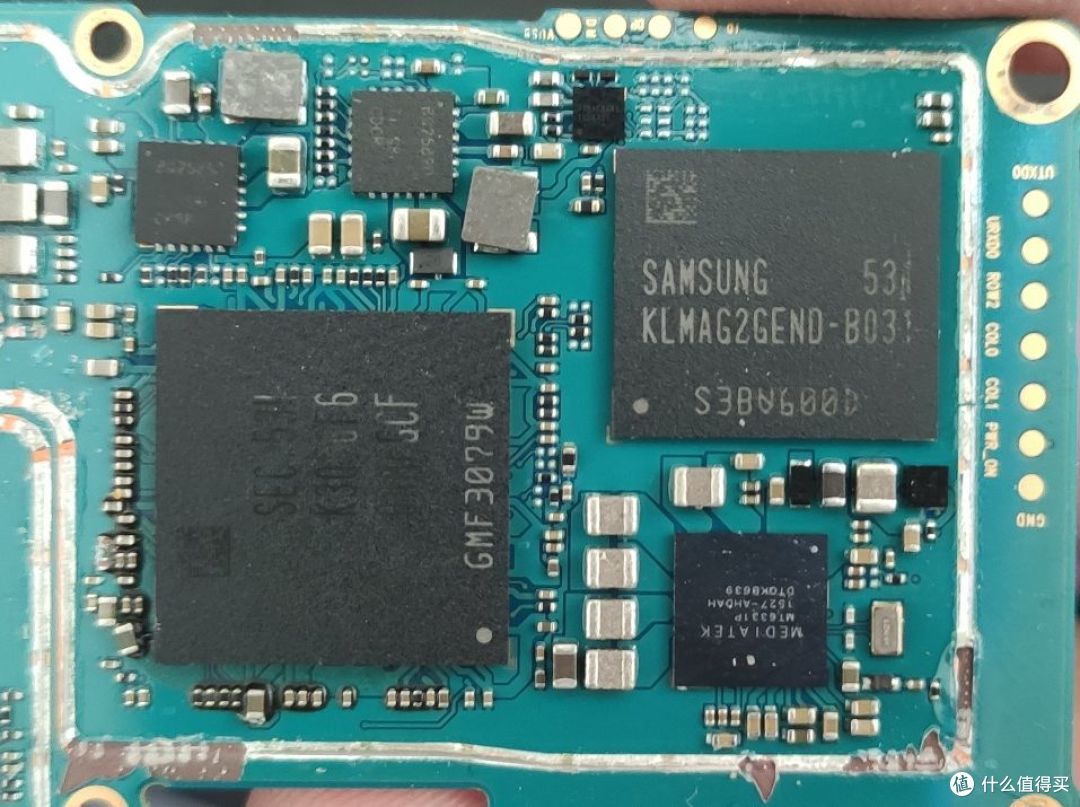

三星KLMAG2GENDemmc闪存、性能不怎么够看的MTK6795,MT6169V+SKYWORKS77916-11射频芯片。
没有加热器的情况下只能靠暴力摧残内屏和中框了。

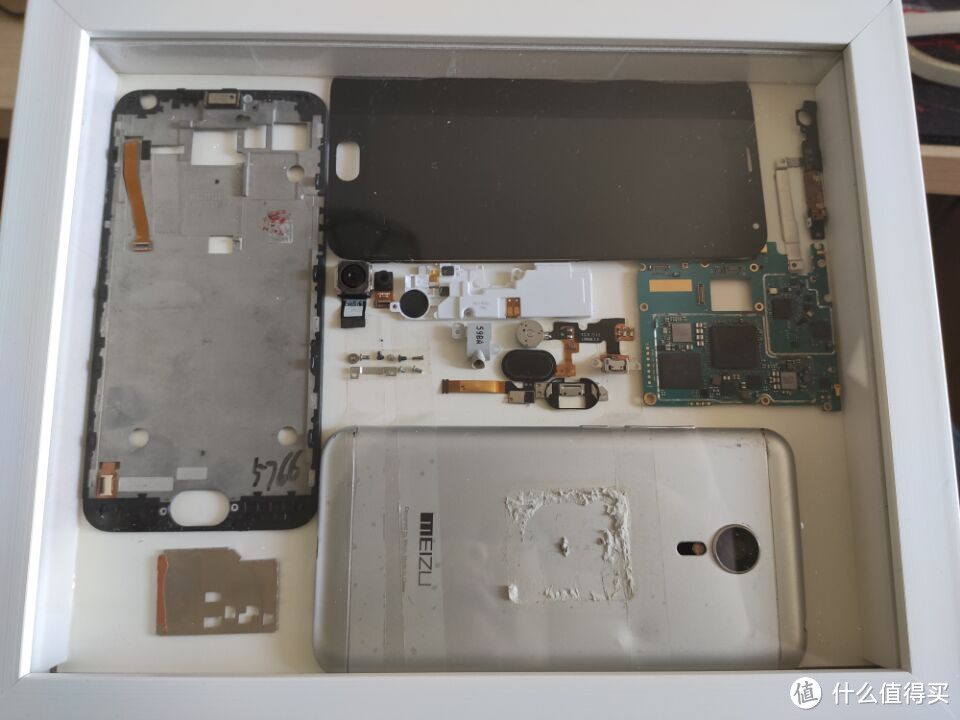

同样是十寸的相框,用来装mx5就显得非常拥挤。
四、最终效果
五、总结和优化
具体操作步骤建议先拆解手机再购买相框,免得出现空间不够用的情况。另外建议拆解近年新品时还是准备好吹风机或加热器以应对无处不在的胶。
再次提醒拆解之前请务必做好数据转移和电池放电等必要工作,尽可能减少潜在的数据丢失可能和安全隐患。
