全自动「网络分析+拓扑生成」，铁威马+NetVisor构建家庭NAS安全

不管是谁，只要玩 NAS 的，一定会将网络与数据安全放在顶顶重要的位置。

家庭数据、影音数据、办公数据，当我们把海量的个人隐私数据汇总在 NAS 里之后，但凡一个不小心导致 NAS 被攻击或侵略，那么个人隐私的泄露，则会成为板上钉钉的事情。

所以很多 NAS 用户，选择将 NAS 作为纯粹的局域网存储设备，不暴露到互联网中。这样玩固然是安全的，但是多多少少失去了现代化 NAS 提供互联网服务这个很重要的属性。

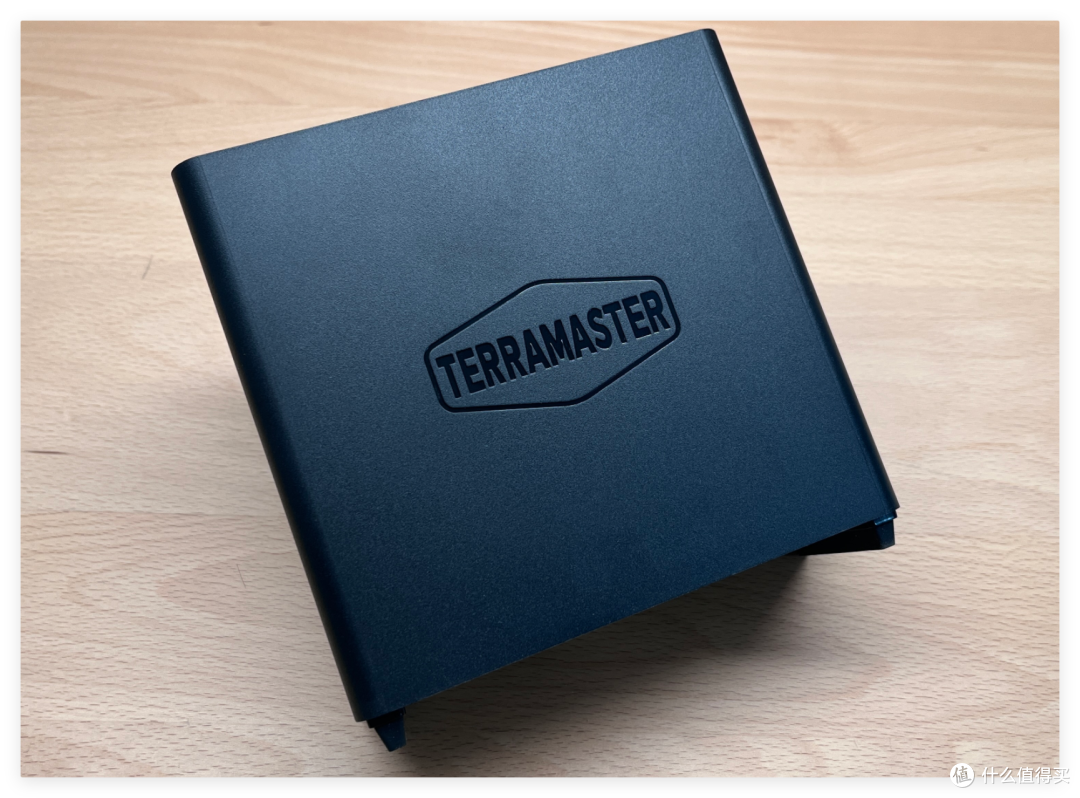

作为网路存储领域的领航者，铁威马私有云在网络、数据安全上面拥有卓越的建树。其今年推出的全闪型 NAS —— F4 SSD 作为家用产品，它拥有小巧、美观的外形设计，超静音的运行环境，TOS 6 系统更是很好的帮助了对数据安全有强烈需求的用户，保障自己的无形资源。

双十一期间，我入手了铁威马 F4 SSD，并且在硬盘涨价前买了几块固态硬盘，这下不仅设备得到了提升，连设备钱都赚了回来，可以说是今年最值得的数码投入！

尤其是在外网访问渠道方面，铁威马提供了强大的官方网络转发服务，无论我们是否拥有公网 IP，无论我们身处何地，都可以通过铁威马的 TNAS.online 访问到铁威马 NAS。

在外网网络安全基础之上，局域网内的网络安全其实也很重要。尤其是当我们需要经常使用 NAS 来部署服务、部署 Docker，或者进行内网穿透时，任何异常的网络设备接入都应该引起我们的警惕。

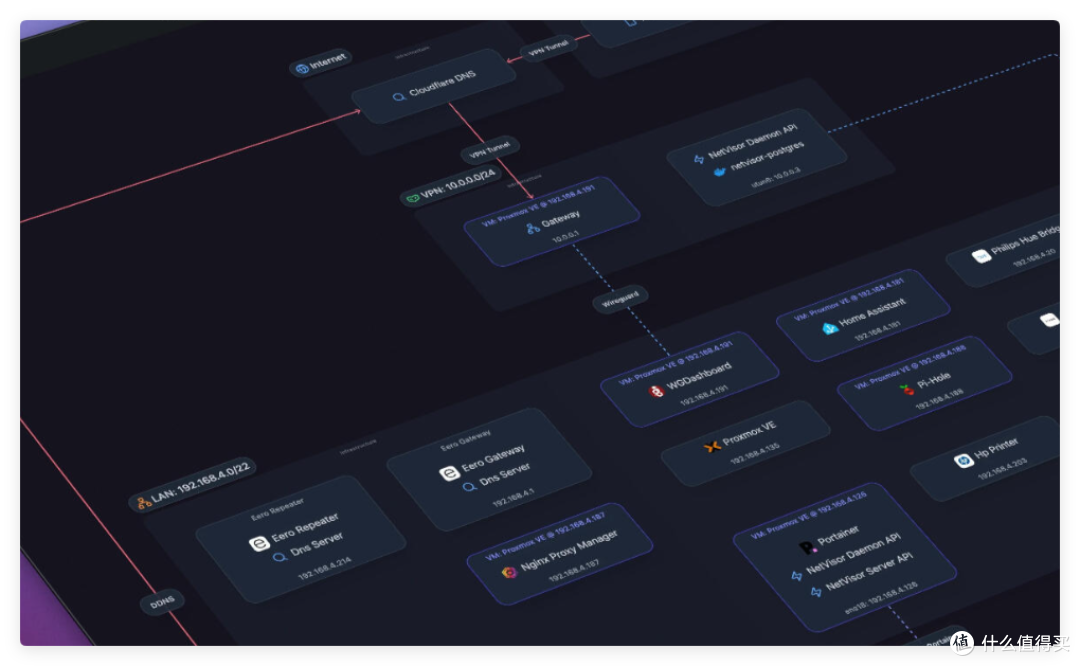

NetVisor 作为专业网络分析工具，通过 Docker 可快速部署，以自动化能力补齐局域网安全监测短板 —— 它能生成包含互联网、局域网、容器网络及 VPN 穿透链路的可视化拓扑图，直观呈现所有设备与服务的连接关系。

一、部署 NetVisor

我们通过铁威马的 Docker Manager 来部署 NetVisor 应用。选择左侧的项目标签页，新建一个 compose 项目，配置好项目名称、路径，选择文件来源为【创建YAML】文件，然后将下方提供的 yaml 文件复制进去后验证、应用。

🔻这里基本都不需要修改，默认的web端口是60072。

x-netvisor-env: &netvisor-env

NETVISOR_LOG_LEVEL: info

NETVISOR_SERVER_PORT: 60072

NETVISOR_DAEMON_PORT: 60073

services:

daemon:

image: mayanayza/netvisor-daemon:latest

container_name: netvisor-daemon

network_mode: host

privileged: true

restart: unless-stopped

environment:

<<: *netvisor-env

NETVISOR_SERVER_TARGET: http://127.0.0.1

NETVISOR_PORT: 60073

NETVISOR_BIND_ADDRESS: 0.0.0.0

NETVISOR_NAME: netvisor-daemon

NETVISOR_HEARTBEAT_INTERVAL: 30

healthcheck:

test: ["CMD-SHELL", "curl -f http://localhost:60073/api/health || exit 1"]

interval: 5s

timeout: 3s

retries: 15

volumes:

- daemon-config:/root/.config/daemon

- /var/run/docker.sock:/var/run/docker.sock:ro

postgres:

image: postgres:17-alpine

environment:

POSTGRES_DB: netvisor

POSTGRES_USER: postgres

POSTGRES_PASSWORD: password

volumes:

- postgres_data:/var/lib/postgresql/data

healthcheck:

test: ["CMD-SHELL", "pg_isready -U postgres"]

interval: 10s

timeout: 5s

retries: 5

restart: unless-stopped

networks:

- netvisor

server:

image: mayanayza/netvisor-server:latest

ports:

- 60072:60072

environment:

<<: *netvisor-env

NETVISOR_DATABASE_URL: postgresql://postgres:password@postgres:5432/netvisor

NETVISOR_WEB_EXTERNAL_PATH: /app/static

# 172.17.0.1是Docker默认网关，如果你更改了就在下面同步修改.

NETVISOR_INTEGRATED_DAEMON_URL: http://172.17.0.1:60073

volumes:

- ./data:/data

depends_on:

postgres:

condition: service_healthy

daemon:

condition: service_healthy

restart: unless-stopped

networks:

- netvisor

volumes:

postgres_data:

daemon-config:

networks:

netvisor:

driver: bridge

ipam:

config:

- subnet: 172.31.0.0/16

gateway: 172.31.0.1

NetVisor 部署完成以后，我们通过铁威马ip:60072 打开应用，首次使用需要注册管理员账号。

二、全自动局域网拓扑图

进入系统后，可以在首页正中间刷新出一幅网络拓扑图，这里展示了 铁威马 F4 SSD 所处网络环境的大部分网络设备情况。

详细的包含有：互联网连接性、远程网络、局域网 LAN（即家庭192的地址）、容器网络。其中可以看到 容器网络 和 LAN网络 是通过 Docker 守护进程桥接的，并且映射到了 我这台铁威马的设备 IP (192.168.0.105)上。

拓扑图中的每一个节点，都是可以打开查看内容的，它内置的服务端口、协议服务都会被 NetVisor 扫描出来，无处遁形。

比如 Docker 网络节点下，可以看到宿主机 IP，以及容器子网、容器服务等等，基本囊括了局域网环境下的所有服务。

如果你使用了类似 Cloudfalre tunnel、WireGuard 等 VPN 或穿透服务，NetVisor 还会绘制对应的链路通道，确保拓扑图的正确性。

三、计划任务与网络管理

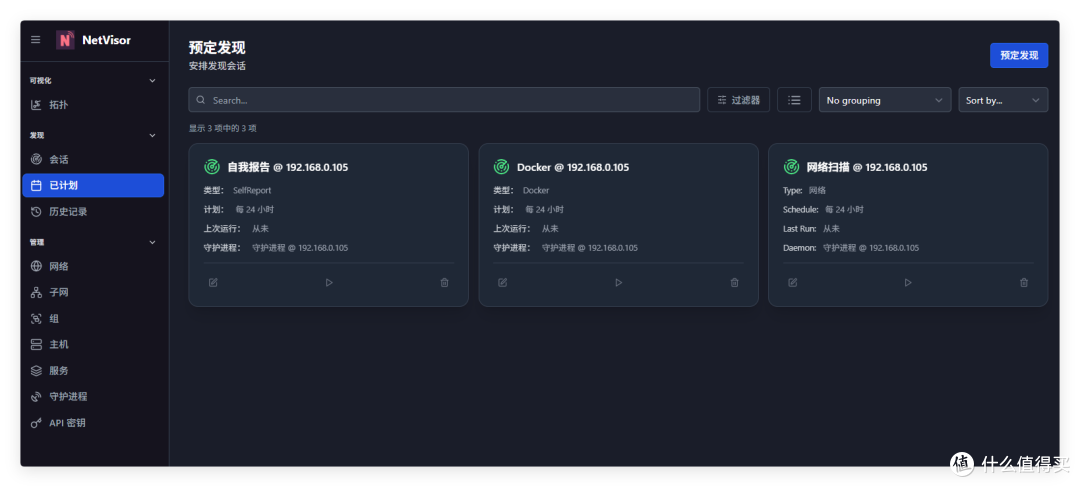

在通过拓扑图直观掌握网络整体连接关系后，我们可以进一步探索 NetVisor 内置的智能任务计划功能。它专为 NAS 所处的多层级网络环境设计，能够自动执行定时扫描，精准发现新增网络服务与异常接入设备，从源头保障网络架构的可视性与安全性。

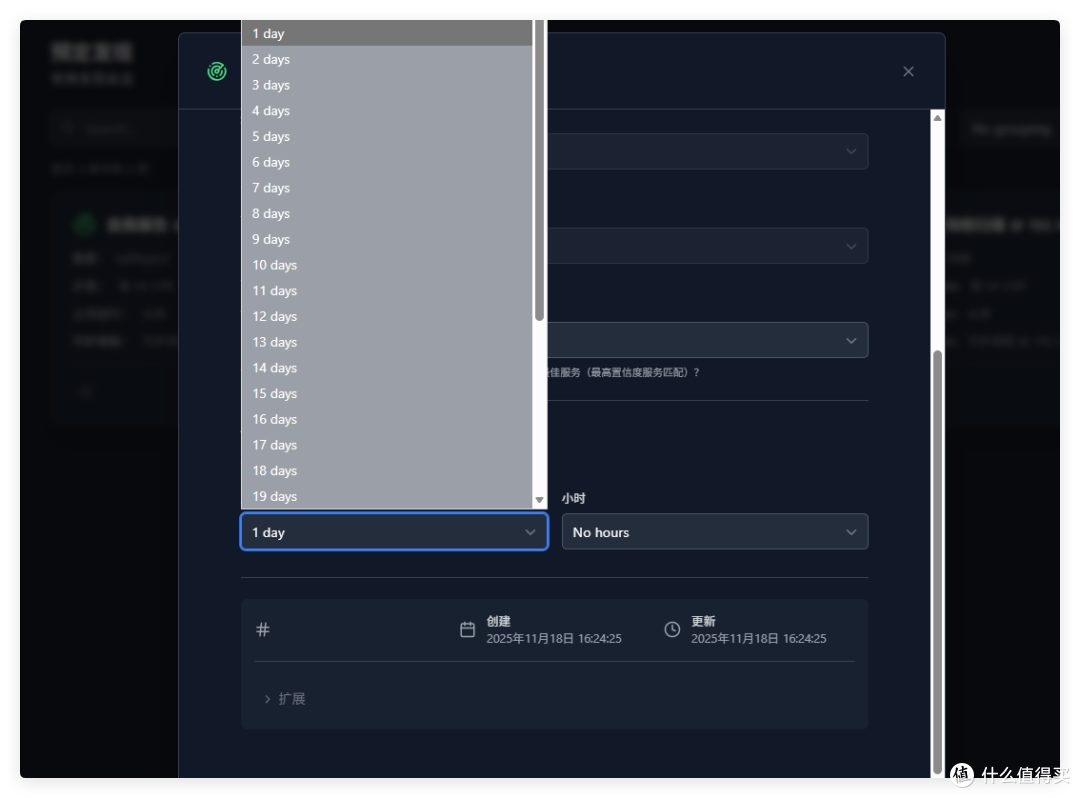

任务默认按每 24 小时周期重复执行，完全满足日常网络巡检需求。同时支持 CRON 可视化配置，无需复杂命令输入，即可灵活设定扫描频率、执行时段等参数，适配不同场景下的网络监控节奏。

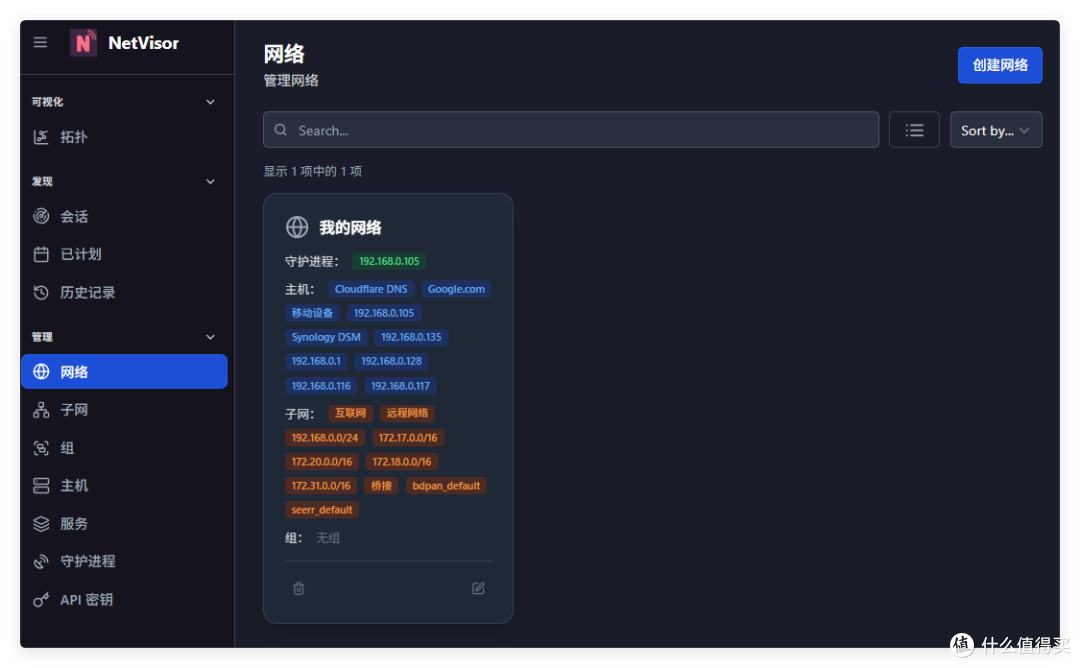

进入网络标签页，局域网内的各类终端设备、容器子网中的服务节点均实现清晰可视化呈现。系统通过差异化颜色标签标注设备与服务的属性分类，让不同网络层级的资源分布一目了然，快速定位目标对象。

子网标签页汇聚了最丰富的网络核心信息，全面统计局域网环境中的各类设备及 NUT、RSTP、NAS、DNS、API 等基础设施服务。即便面对海量网络资源，也能通过逻辑化分类实现条理清晰的展示，既保证信息完整性，又不影响检索效率。

主机标签页聚焦于局域网内搭载服务协议的设备清单，与路由器终端目录形成明确区分。它不局限于设备实体的罗列，更侧重呈现设备承载的服务能力与网络角色，帮助用户快速识别网络中的关键服务节点。

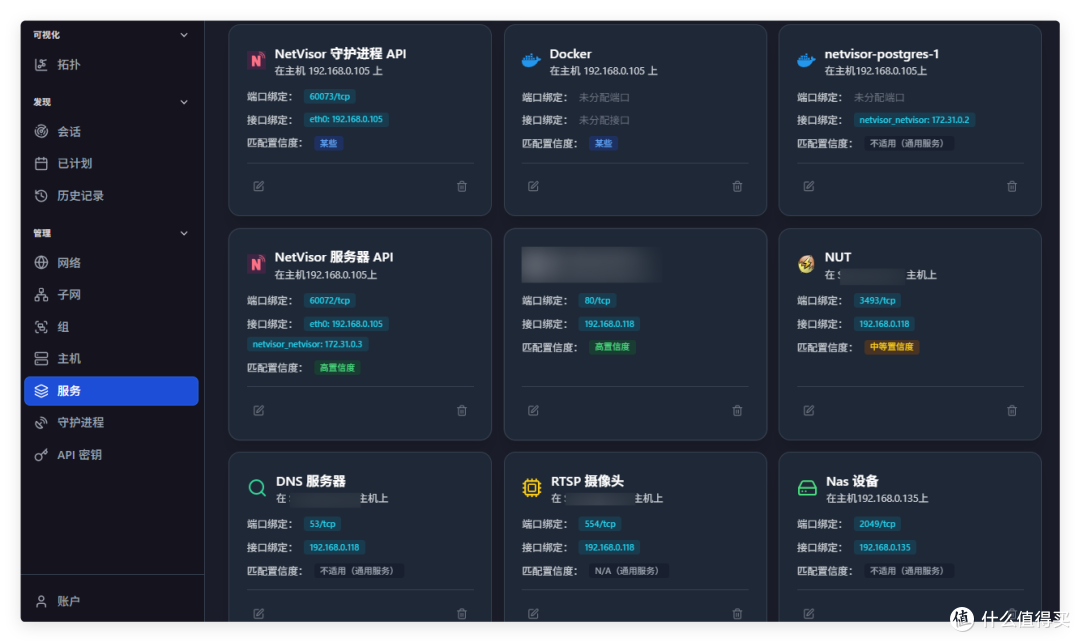

最后是服务清单标签页，这里整合了前文提到的所有网络服务，不仅完整展示服务所属网络、IP 地址、端口号等基础信息，还提供服务信度评估等关键数据，为网络运维、故障排查与安全审计提供全面支撑。

总结

正如文章开头所述，安全能力是 NAS 用户的核心诉求，铁威马 TOS 6 拥有更深层次的数据保护举措，比如快照服务、只读文件系统：HyperLock-WORM、强大的 SPC 和 ACL 策略等等；如果你对高速存储、数据安全有要求，并且喜欢购买一台小巧、安静的 NAS，那么铁威马F4 SSD 是一款不可多得的产品。

而通过本文介绍的 NetVisor 服务，铁威马私有云更能和它进行有效的化学反应，构建出一套覆盖外网访问与内网监测的全链路网络安全防护体系，让用户无需在 “安全” 与 “便捷” 之间妥协。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
