洗烘一体毛屑堵塞的说法由来已久,我家的洗烘一体机也在使用三年后开始搜集不到毛屑。趁着这次拆解清理,在清理毛屑之余,也顺带了解一下洗烘一体机的结构。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

出于对波轮洗衣机的偏好和烘干的需求,我们搬家时候就买了这台松下GD8236洗烘一体机。这机器在当初也算神机之一,因为它是极少数带毛屑滤网的洗烘一体机之一,三千出头的售价可谓性价比极高。

独自搬百斤热泵干衣机上楼:可能是本站拆的最彻底的晒单在我心目中的改善生活品质非必要电器里,干衣机的排名仅次于垃圾处理器,远比洗碗机重要的多!一、从洗烘一体到独立烘干机新房在装修前其实是没有购买干衣机打算的,装修到中途媳妇突然想起来,二楼预备装晾衣杆的阳台就是餐厅的透明顶棚,一抬头就能看到挂的衣服也太丑了,于是又决定把干衣机加进采购项目。那时候独立式干木小偶| 86 评论80 收藏170查看详情

虽然后来我也买了独立的热泵烘干机,但是这台机器的烘干依旧使用挺频繁的,有时候小件东西懒得在两台机器之间倒腾,而且有时候洗完忘记转移到烘干机,拖久了衣服还会发臭。所以洗烘一体机搭配热泵烘干机的组合还是非常实用的。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

GD8236打开上盖就能看到这两个毛屑滤网,刚开始用的时候基本一两次就明显看到里面有很多毛屑。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

但是两三年后开始慢慢收集不到毛屑了,一两个月还没有之前一周收集的多,让我不禁怀疑它的内部有了毛屑堵塞的情况。但是洗衣烘干又没有问题,加上网上又有了一体机带喷淋除毛屑结构的说法,让我更是一头雾水,总之还是先拆开看看再说。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

洗衣机的这个卫生间很狭小,这机器又重达百斤,实在没力气抱到别处去拆,所以这次照片质量不佳,将就看吧。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

首先要打开上盖,机器左右两侧各有一个被圆形不干胶挡住的螺丝,拆掉它们。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

上盖的另外两个螺丝在背后的双肩位置,再拧掉它们就能打开上盖了,不过上盖和下面的主板还有很多电线连接,打开也不能移走,所以先拆下面的。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

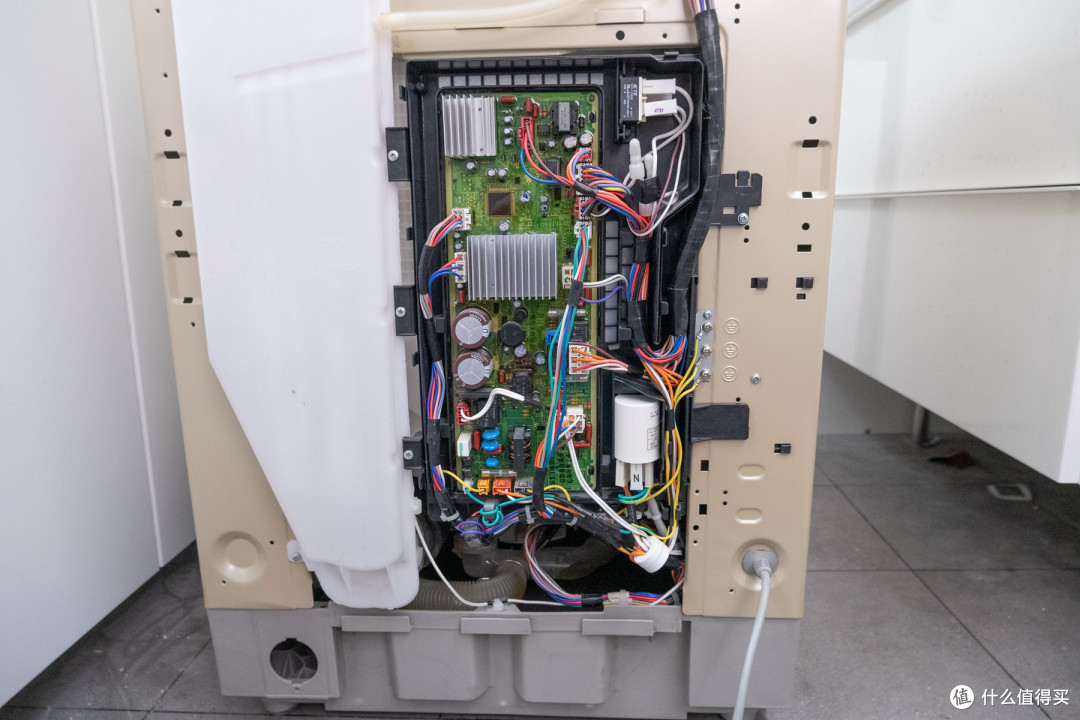

拆掉洗衣机背后的镀锌钢板,就会露出里面的烘干风道和被黑色网罩包围的主板,主板侧面有一条多股电线往上进入洗衣机盖板部分。通常对付这种电线有两个方法,要么把盖板拆了拔掉插头,要么把主板从下面把主板上的插头都拔掉。考虑主板结构比盖板内部的机械结构简单,所以我选择了后者。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

打开主板的罩子,把里面所有往上延申电线的插头都拔下来,数量虽然不少,但是颜色和结构都不同,不必担心插不不回去。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

比较烦的是还有条线进入电源模块,还要把这个也打开才能拔掉。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

拔掉所有这10多个插头后就可以把盖板取下来了,不过建议取下盖板之前把上面的折叠舱门给拆掉。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

盖板内部除了前面的操作面板,还包括了柔顺剂模块和烘干部分的核心:滤网、PTC加热模块和风机,所以说从主板拔插头更容易,如果从盖板拆线,还要把这些都拆散才行。盖板和桶还有两个黑色橡胶管子连接,那是烘干热风的进口和柔顺剂入口,把它们拆开就能把盖板整个和底部分离了。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

去掉顶部盖板的洗衣机,基本就只留下普通洗衣机的结构了。这是带烘干的洗衣机,盖子都是带胶圈密封的,溢水口也做到了桶的顶部,后面的拆解让人感觉最不能理解的就在溢水口这部分。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

不过我们还是先来看看烘干通道部分,从这个扁扁的烘干通道入口,就能明显看到毛屑了。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

但是看通道内部却发现,毛屑也仅仅在变径位置有点残留,通道内部并没有毛屑。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

而真正有毛屑堆积的地方居然是溢水口,这部分按说并不参与烘干,只不过烘干时候它是唯一直通外界的位置,但烘干过程也是机器内部空气循环,实在想不通为什么会在这里堆积。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

而且堆积量相当大,整个孔都封住了。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

然后拆掉桶一圈的盖子,发现溢水口下面还有更多的毛屑堆积。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

而且这里堆积的更厚,不知道这些是烘干时候被吹进来的,还是洗衣服时候浮在水面的毛屑被冲进了溢水口。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

取掉溢水口的毛屑,管子里面还有一堆,这就是我在这台洗烘一体机里发现唯一堵塞毛屑的通道了,烘干通道反而并没有毛屑。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

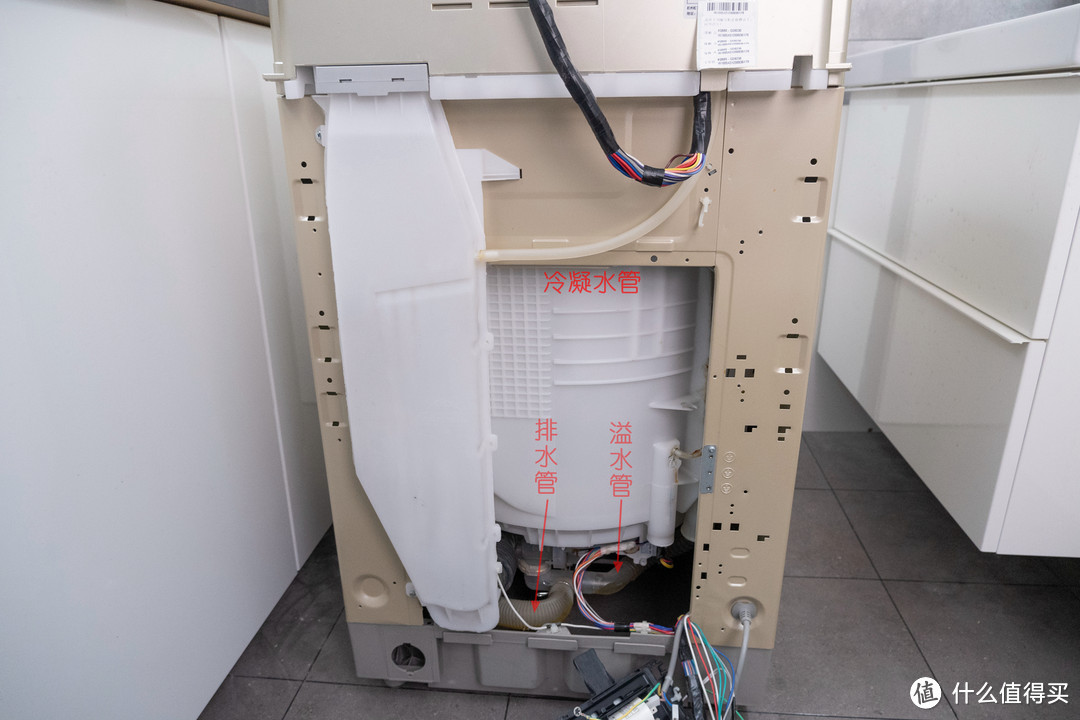

再回来看背面,溢水管是直接通到排水管的,中间没有任何控制的开关,但洗衣机桶到排水管之间还有个电动控制的开关,需要排水时候才会打开。烘干通道内部的热风是从下往上走的,侧面接了一条水管,烘干时候加水给热风降温,烘干通道的水管位置还有一条稍微倾斜的横线,那就是产生喷淋的结构,同时利用水的喷淋来让毛屑沾水变重,落到底部直接从排水管流走。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

从烘干通道内部可以看到,水管进入通道后会分成两个紧贴侧壁的进水口,喷到两边突起的位置会让水散射开,从而形成喷淋效果,从管道内部来看喷淋对除毛屑的效果还是很明显,并没有造成堆积。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

被水冷凝降温后的空气从顶部扁口进入顶部的风机和加热模块。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

空气从后面进入这个模块,通过双层过滤后进入风机,再经过PTC加热,加热后的空气被送入洗衣桶内。这个模块内部我用摄像头和手试探很久,也并没有毛屑残留的情况。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

再看烘干通道的下方,热风的温度传感器接在烘干通道的下方,通道最底部则通过胶管和洗衣机桶连接。

洗烘一体机毛屑堵塞?松下GD8236拆解清理及解决方案

拆掉胶管和通道,通过桶底部的烘干通道可以直接到洗衣机的波轮,我也试着拆掉了波轮,桶的底部和管道里也没有毛屑残留的问题。

到这里我可以下个结论了:风机-桶-背后的冷凝扁管,整个烘干循环的通道都没有毛屑堆积的问题。那么溢水管里大量的毛屑是哪儿来的呢?仔细分析一下整个工作流程就会发现其中的缺陷了:烘干时候为了排冷凝水,桶的排水阀是打开的,这样也就让溢水管的下部和桶的排水管接通了,形成了“风机-桶-溢水管-排水管-背后的冷凝扁管”这样一个新的循环,而这个循环内溢水管的管径太小,就造成了毛屑的堵塞。这应该算是一个设计缺陷,如果烘干时候打开排水管的同时封闭溢水管,就不会出现这个情况了。而目前对我来说,给溢水管入口加一个毛屑滤网才是简单的操作方法。
