普尚云课堂 - 射频微波基础概念 小白也能懂（一）

前 言

很多电子、通信、硬件、测试工程师，刚接触射频、微波时，都会有同一个感受：

公式多、名词杂、概念抽象，阻抗、驻波、回波损耗、衰减、相位、匹配…… 一堆术语看得一头雾水。

其实射频微波一点都不玄学，本质就是高频电磁波的 “修路、导流、控形、控能量”。

本文用生活类比 + 通俗讲解，不讲复杂微积分，只把核心基础概念掰开揉碎，小白也能一次性看懂，新手入门、职场新人科普、内部培训都能直接用。

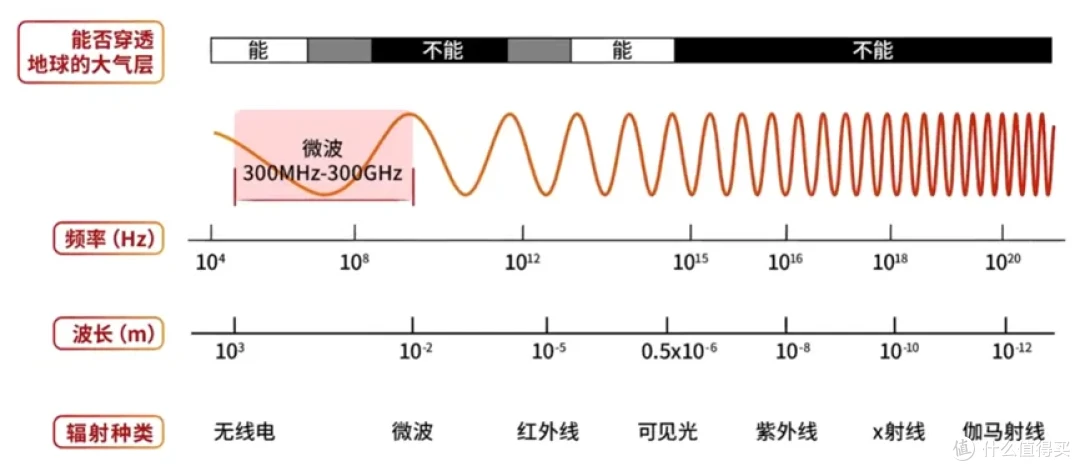

一、先搞懂：什么是射频？什么是微波？

01 通俗定义

我们日常用电是50Hz 工频交流电，频率很低；

手机、WiFi、蓝牙、卫星、雷达、5G/6G、光模块高频电路，都是高频交变电磁波。

• 射频 RF：能够辐射到空间、用来无线传输的高频信号，

频率大致 30MHz ~ 3000MHz

•  微波 Microwave：属于射频的更高频段，范围 3GHz～300GHz

简单记：

微波是射频的子集，日常工程里基本把射频微波混着叫，泛指几百 MHz 到上百 GHz 的高频电路与信号。

02 为什么要搞射频微波？

低频信号传不远、不能天线发射；

频率越高，可用带宽越大、传输速率越快、天线尺寸可以做越小。

手机高速上网、卫星通信、雷达探测、光模块高速串行、车载毫米波雷达，全靠射频微波支撑。

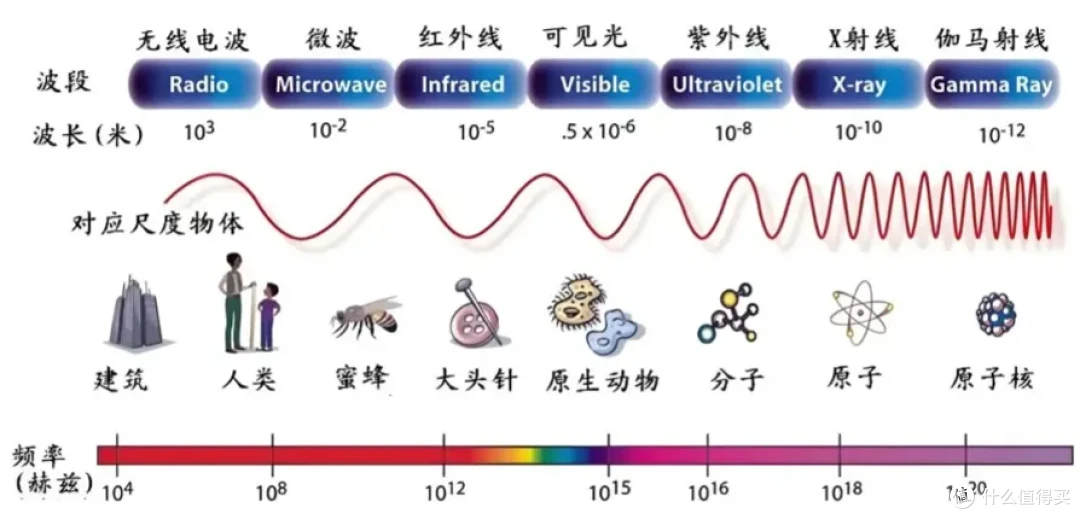

二、最核心基础：波长、频率、波速

01 基础公式

电磁波在空气中近似光速：

c=f×λ

• c：光速 3×10⁸ m/s

• f：频率

• λ：波长

频率越高 → 波长越短

02 通俗类比

把电磁波想象成水波：

• 频率：一秒钟泛起多少个波纹

• 波长：相邻两个波峰之间的距离

低频水波慢悠悠、波纹间距大；

高频水波细密、波纹很短。

03 工程关键意义

射频微波里有一个黄金准则：

当电路尺寸 和 波长可以相比拟时，就必须按电磁波思路设计，不能再当普通直流 / 低频电路玩。

这也是为什么：低频只看电压电流，射频要看传输线、阻抗、相位、驻波。

三、传输线：射频信号的 “高速公路”

01 什么是传输线

用来约束电磁波、定向传输高频能量的线路，不是普通导线。

常见类型：

• 同轴线（同轴电缆）

• 微带线（PCB 表层走线）

• 带状线（PCB 内层走线）

• 波导（微波雷达常用金属空心管）

02 通俗理解

普通电线：像水管随便流水；

射频传输线：像定制封闭管道，强制电磁波按固定路径走，不泄露、不反射、不乱跑。

高频信号如果用普通导线，能量会四处辐射、损耗巨大、信号完全变形。

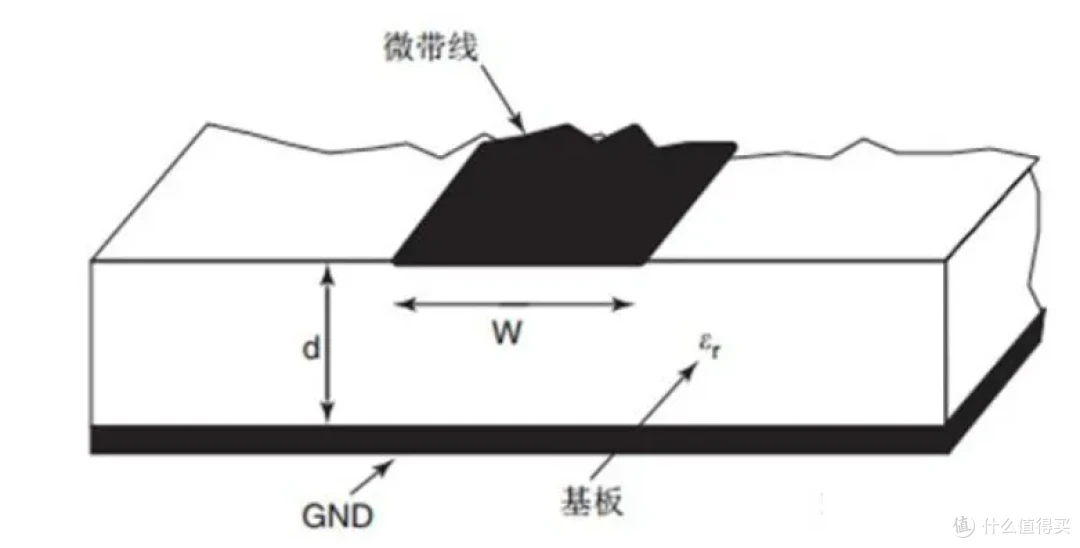

微带线

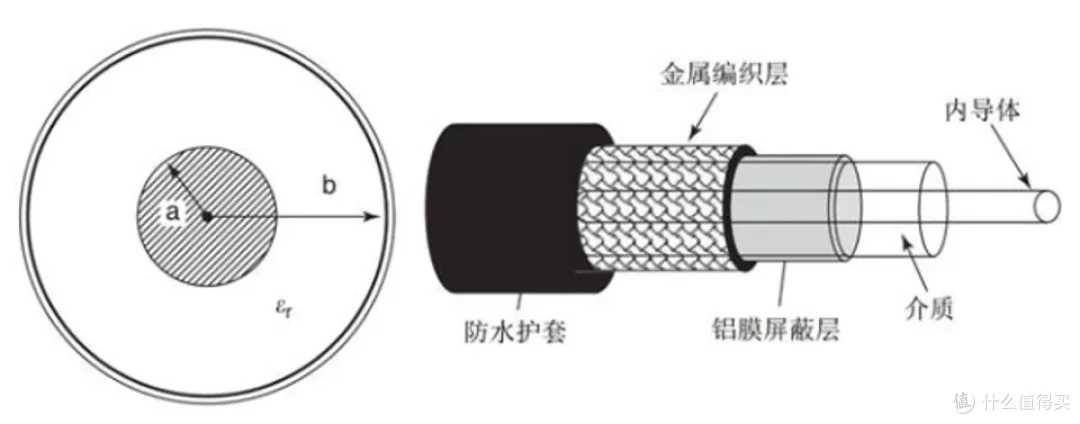

同轴线

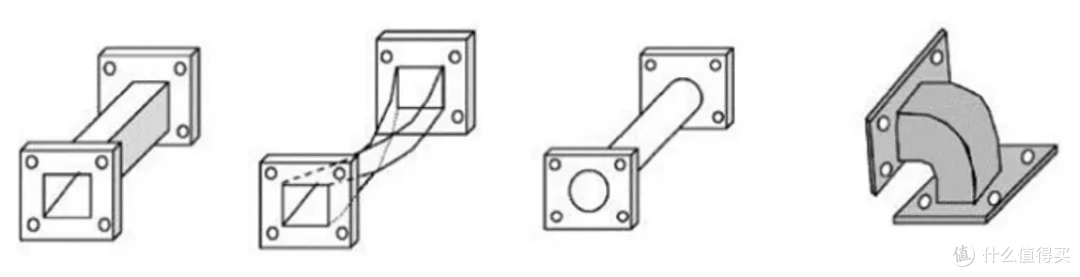

波导
