基于AMD速龙平台的家庭小型NAS/HTPC组建分享
逛久了张大妈,早就像组建一个自己的NAS平台了。只是心中一直想用NAS整合HTPC,可以兼顾客厅看看电视,打打小游戏,所以对J3455之类的CPU的性能一直有点顾虑。直到看了几片值友分享的NAS文章,提到了AMD 200GE,瞬间长草!这CPU正合我意啊,性能不赖,功耗也低。刚好双12京东做活动价格也不错,就没忍住剁手了。
照片均以手机拍摄并压缩到100k左右,画质不好请见谅。

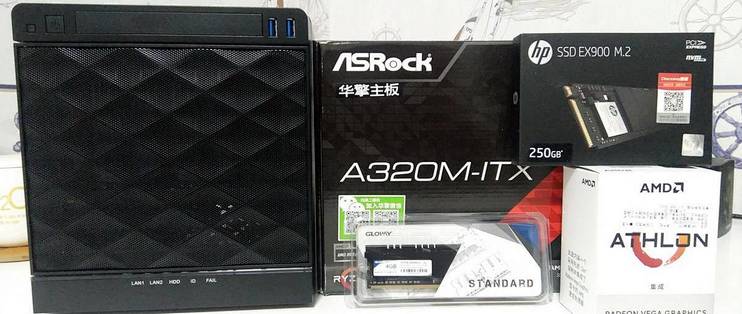

平台组建

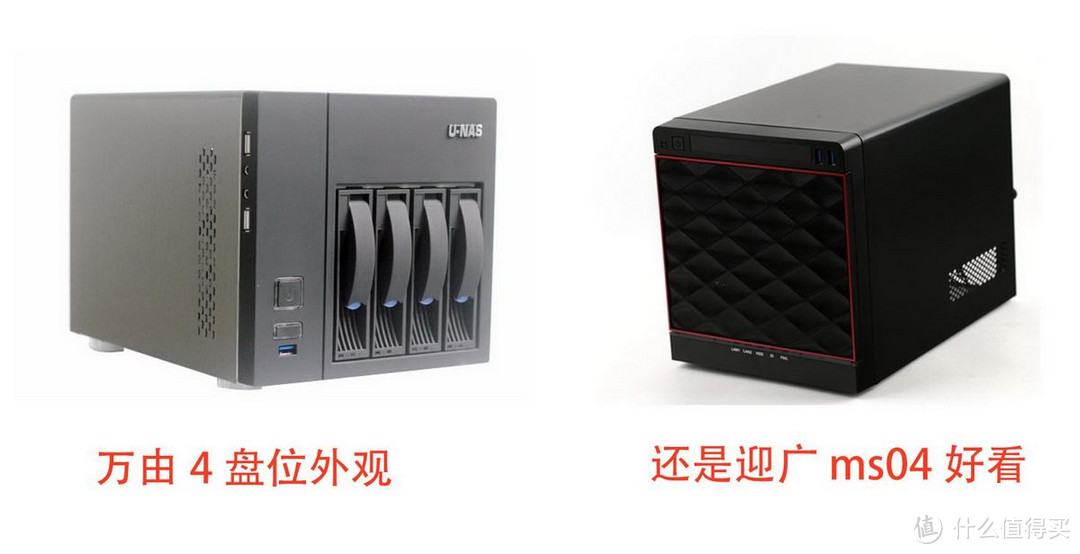

首先是机箱的选择,因为要放到电视柜里,所以机箱要不能太大,盘位最好支持4盘,当然颜值也很重要。多家对比,在万由和迎广之间一番纠结后,最终选了迎广ms04。毕竟大厂,而且颜值也比万由好看,万由的机箱致命缺点就是没有前面板,硬盘位暴露出来不仅不美观,还有被熊孩子拉出来的风险,所以直接pass。尽管ms04的价格略贵,还好自带了个电源,心里安慰不少。
主板选择话京东上自营最便宜的华擎小板,性价比之选,你值得拥有!内存方面倒是纠结了很久。起初想买ADATA的2666的四代内存条,不过看评论貌似和主板不兼容,退而求次选了十铨的2400四代条。
主板自带的两根SATA线材肯定不够,而且只有一条是带弯头的,所以干脆自己另购了4条SATA线材。同时主板背板自带了M.2槽,为了不占用SATA大容量硬盘的通道,选购了HP 256M的M.2固态硬盘,规格是2280,装装系统和UWP应用,再相比QNAP的某款四盘位来几个小游戏刚好够用。电源则是机箱自带。
SSD自带的小螺丝根本无法固定在主板上,拧不紧。最后傻乎乎的发现主板盒子里带了一颗M.2的螺丝,用这个螺丝终于把SSD固定住了。
装机布线
拆掉MS04的外壳,可以看到内部空间确实不大,硬盘仓占据了大部分空间,主板位是抽屉一样拉出来的,所以接线的时候要留有一点余地,以免日后拉出主板时扯坏线材。当然,一般NAS用以后估计也很少会经常拆装。
做工还是很扎实的,只是前面板好几个灯没地儿接。只有HDD灯亮。
机箱顶部的光驱仓没有使用,于是我把电源线从尽可能的走了顶部空间,多余的接口也固定到了顶部。4根带弯头的SATA数据线也理顺后走了左侧。扎带倒是用了不少。只是内部空间还是有点凌乱。
顶部位置很大,缺只能放2.5寸盘。厂家优化下应该是可以再放个3.5寸硬盘的。
SATA线为什么绕这么大个弯,因为我担心以后侧边空余的硬盘位会用上,所以把位置流出来了。
硬盘板上这个温控风扇跳线,我没看懂几个意思,就默认了。求大神指导!
电视柜里可容纳300mm高,正好把MS04塞进去,位置还有富余,散热就不用操心了。讲道理颜值还是不错的。只是电源灯似乎太亮了,大晚上有点刺眼。
既然是兼顾HTPC,那么操作性自然要简单,不能比遥控复杂太多,又不想键盘加鼠标整一大堆。于是选择了罗技的HTPC触摸键盘k400 plus。35cm的长度还自带触摸板,虽然手感一般般,但好在少了一个鼠标。在沙发上任何姿势随便躺,再也不用操心鼠标搁哪了,键盘在手,天下我有!

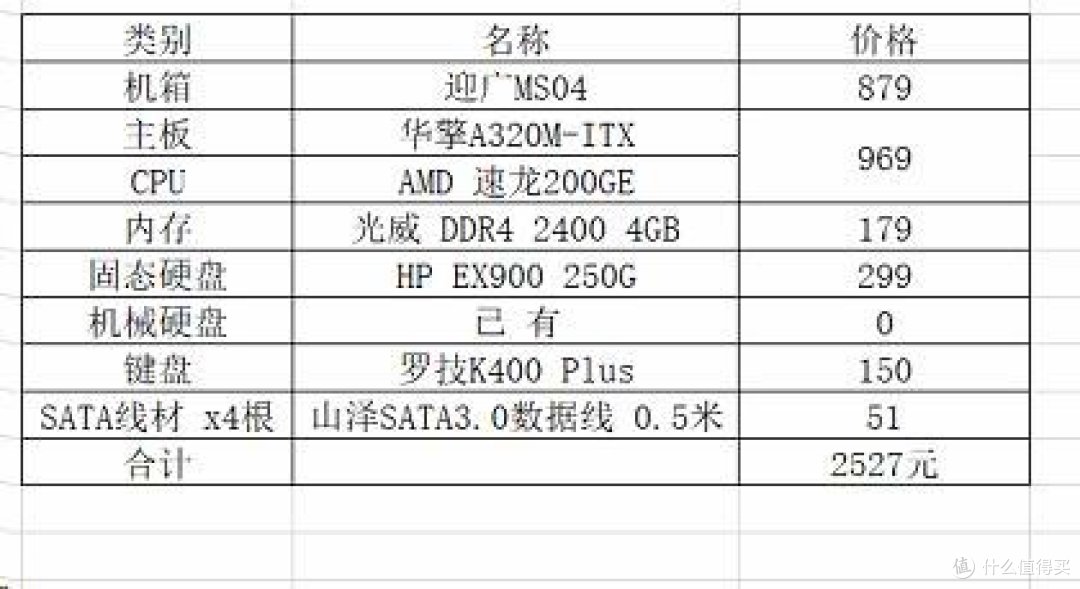

价格清单
出去硬盘的情况下,一整套下来花费2527元。并没有多便宜,感觉性价比都不如双十一时期的QNAP 453Bmini。(还有9.9买的Win10企业版序列号的钱没算呢 )
使用感受
配合罗技的触摸键盘,再将win10设置成平板模式。基本也就是使用B站和爱奇艺的UWP应用,以及某神秘的看电视和直播聚合的UWP应用。初步使用还算顺手。坐在客厅里玩玩QQ游戏大厅,联机打打拳皇还是很给力的。过年熊孩子来了就可以把他们固定在客厅了,让他们玩玩4399什么的,我才能在书房里安心玩自己的。
值得一提的是k400 plus的F1-F3键,是可以模拟安卓/win平板上的后退、主页、多任务 这三个按键的,所以使用起来也能很快适应。只是主页按钮默认是打开浏览器的主页,因为win10的平板模式没有桌面,只有开始界面,按Win键盘即可。
关于AMD 200ge的4k解码能力,毋庸置疑还是不错的。我用DXVA Checker检测了下还是支持4K HEVC main10编码的。实机测试的话,我手上视频资源不多,简单试了几个4k的视频播放是很流畅的。
实测功耗
关于功耗,我分别测试了关机功耗、刚装完系统后进入桌面后系统空闲的功耗、插入四块硬盘(不同品牌)后的功耗、同时BT下载和4K播放时的功耗,希望能个大家一个参考。
经过这几天的观察,装好了一些常用应用及后台软件后,基本没开下载,每晚下班回见都发现功耗都在23w左右,如果开了下载的话,功耗可能会多些。
结束语
组这一套纯属冲动。一来对NAS/HTPC长草已久,而来看了几篇值友用速龙200GE的文章,确实也有些心动。实际整完这一套无论是价格上,还是功耗上还是比不上某些成品NAS,当然比起群晖还是便宜太多。好在AMD 200GE的性能还是很给力的,应付一些网游都不在话下,性能着实给力。加上Win10的加持,对于客厅HTPC来说无疑也增强了不少娱乐性。接下来就坐等京东的8T红盘降到1799了砍手。
