4Gb大容量SPI NAND，这颗料能帮你省下不少PCB空间

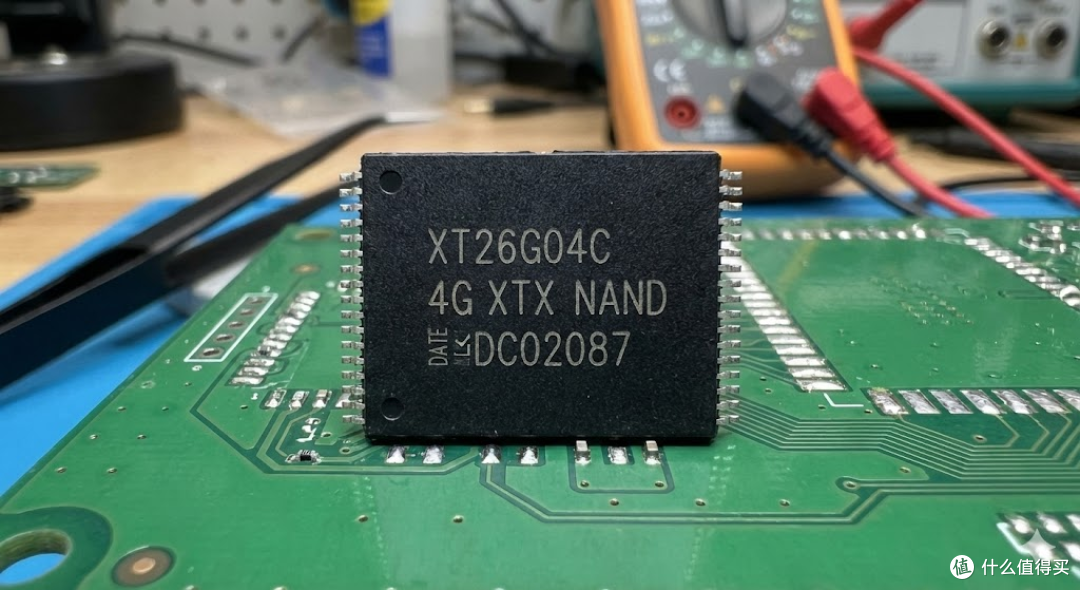

型号：XT26G04C | 品牌：芯天下（XTX）
关键词：4Gbit、SPI、Quad I/O、WSON8、内置ECC

一、什么时候会用到这颗料

做嵌入式开发的朋友应该都遇到过这个尴尬：项目需要256到512MB的存储空间，NOR Flash到了这个容量价格直接起飞，eMMC引脚多封装大还得改PCB Layout，用SD卡吧焊接不靠谱、插拔式的又怕振动松脱。

SPI NAND Flash就是为这个区间设计的——容量够用、引脚少、焊接可靠、成本比NOR低不少。

XT26G04C是芯天下在这个产品线里的一款，把规格书过了一遍，整理几个关键信息供选型参考。

二、基础规格一览

容量4Gbit，也就是512MB。供电2.7到3.6V，兼容常见的3.3V系统。接口是SPI，支持单线、双线和四线模式。封装是WSON8，8×6mm，8个引脚。工作温度-40到85℃，标准的工业级范围。存储单元是SLC。

内部结构是（4096+256）字节 × 64页 × 2048块，每页4KB数据区加256字节冗余区。

三、几个值得关注的设计点

接口速度

SPI接口最高支持104MHz时钟，四线模式下理论峰值能到416Mbit/s。实际用起来肯定达不到理论值，但加载几十MB的Linux内核或者UI资源文件，体感上不会觉得慢。对于跑GUI的设备来说这个带宽基本够用。

内置ECC

这是这颗料比较实用的设计。传统的NAND需要主控端自己算ECC，硬件上要有引擎，驱动里要写纠错逻辑。XT26G04C内部集成了ECC控制器，每528字节能纠8个bit。

主控只管往里写、往外读，芯片自己把纠错干了。对主控选型很友好，低端MCU也能带得动，驱动代码量也少一些。

页大小

4KB+256B的页大小，比2KB页的老产品读写大文件时指令开销少一半。存固件或者图片资源时效率更高。

四、坏块管理

NAND出厂就有坏块，这是绕不开的。XT26G04C总共2048个块，有效块数不低于2008个，有大概40块的冗余。

出厂坏块标记在每块第一页冗余区的第一个字节，值为非FFh就是坏块。拿到芯片先把坏块表扫出来再干活，直接全片擦除会抹掉出厂标记，后面就分不清出厂坏块和新增坏块了。

五、写保护与安全特性

如果担心固件被篡改或者误擦除，这颗料给了几道防线：

硬件写保护：WP引脚拉低后配置寄存器锁死，写入操作全部拒绝。

软件块保护：可以通过寄存器只保护特定区域，比如上半区、下半区，或者存代码的最后几个块。

OTP区域：16K字节的一次性编程空间，可以存MAC地址、序列号或者密钥，锁定后只读。

唯一ID：每颗芯片有128-bit的UID，防抄板和批次追溯比较方便。

六、硬件设计提示

几个容易忽略的细节：

写入和擦除时电流大约25到30mA，Layout的时候电源纹波要处理好，写入过程中掉电数据会丢。

一个Page不能拆成太多次小数据写，最好攒够4KB一次性写完。

列地址有13位（0到8191），但只有0到4351是有效地址，超出部分读写无效，驱动里注意边界判断。

WSON8封装底部有散热焊盘，PCB Layout时做好接地和散热。

七、适合用在什么地方

路由器/光猫：现在OpenWrt固件越来越大，128MB NOR经常不够用。512MB能放下双系统备份和日志，四线SPI读取速度也够快。

智能门锁（带人脸识别） ：存人脸特征库、语音提示和临时视频片段。4Gbit容量刚好，工业级温宽能应对北方冬季户外环境。

智能屏/HMI：存图片、字体、音频文件。4KB页缓存随机读取小文件反应快，界面切换不卡顿。

八、小结

XT26G04C的定位很清晰：用WSON8小封装塞进512MB容量，用内置ECC帮主控省掉纠错的麻烦，用四线SPI保证读取速度不拖后腿。

最适合的项目就是那些"NOR太贵、eMMC太大、SD卡不靠谱"的中间地带。如果你正好卡在这个区间，这颗料可以放进选型清单里实际测一下。

以上内容基于公开规格书整理，具体设计请以官方最新数据手册为准。
