DIY铝型材NAS机柜完工，实用至上！附详细制作过程

前年买过一个200多元的12U成品NAS机柜，就是个薄铁皮箱子 —— 外观简陋还巨占地方，搬家后直接闲置了。后来年中用铝型材做了2.2 米长桌 + 1.2米升降桌的L型工作台，两张桌子对接的区域刚好可以放个机柜，索性决定自制一个铝型材NAS机柜，既贴合空间又实用。框架在做桌子时就提前组装好了，后续边用边完善，现在终于正式完工，分享详细制作过程和用料，方便抄作业和参考～

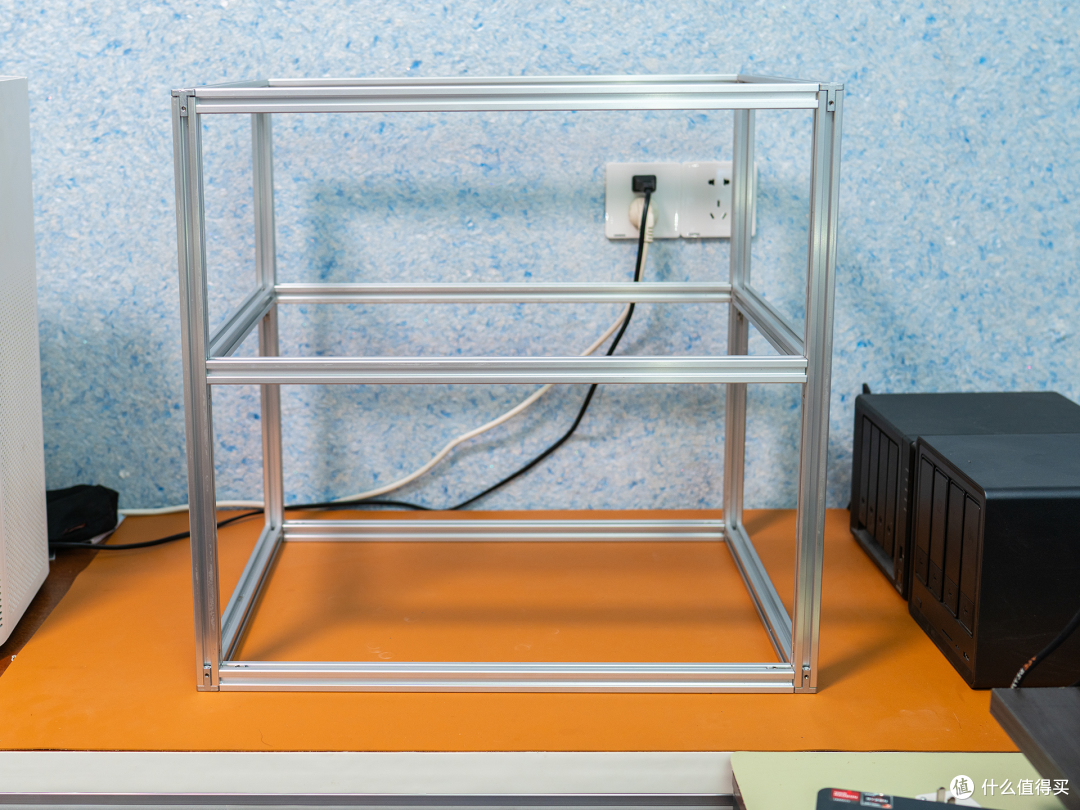

当时的半成品

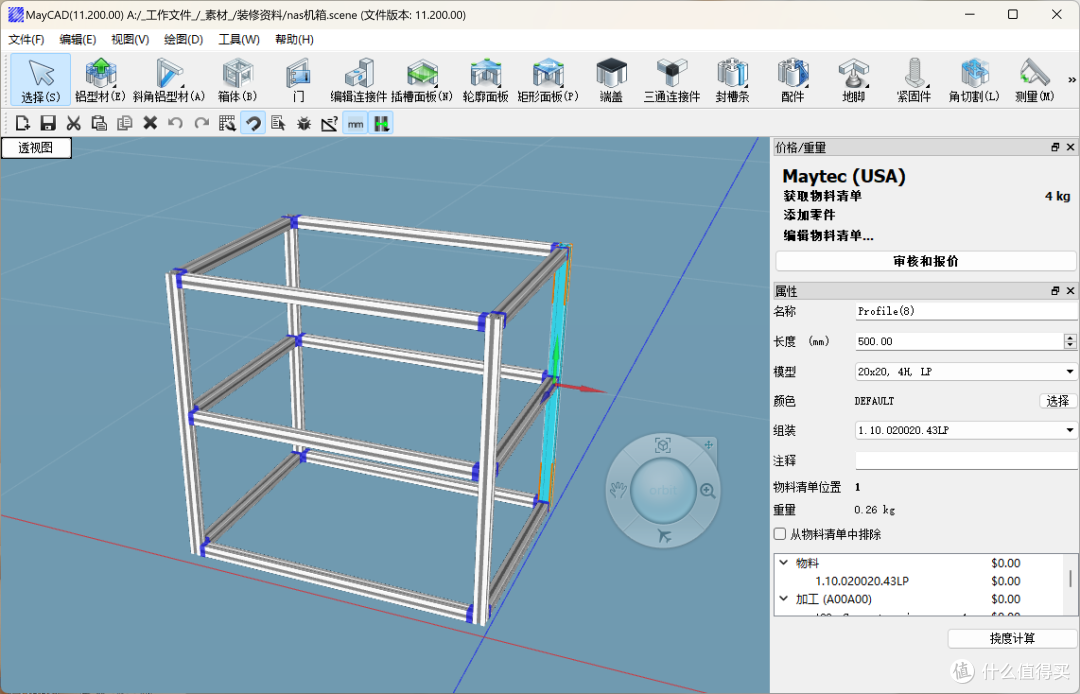

做之前先建模规划，最终敲定标准网络机柜宽度（方便兼容机架设备，预留升级空间），具体尺寸：​

• 建模材料尺寸：长 490mm × 宽 360mm × 高 500mm​

• 组装后外框尺寸：长 530mm × 宽 400mm × 高 500mm

一共用到了2020欧标铝型材500mm 4条、360mm 6条、490mm 6条，当时价格每米11元，含运费合计96元：

之前发过很多篇铝型材的组装，这里就不详细讲框架组装过程了。其实也超简单，就3个规格的铝型材，所见即所得，照图上这样拼接起来就行了。

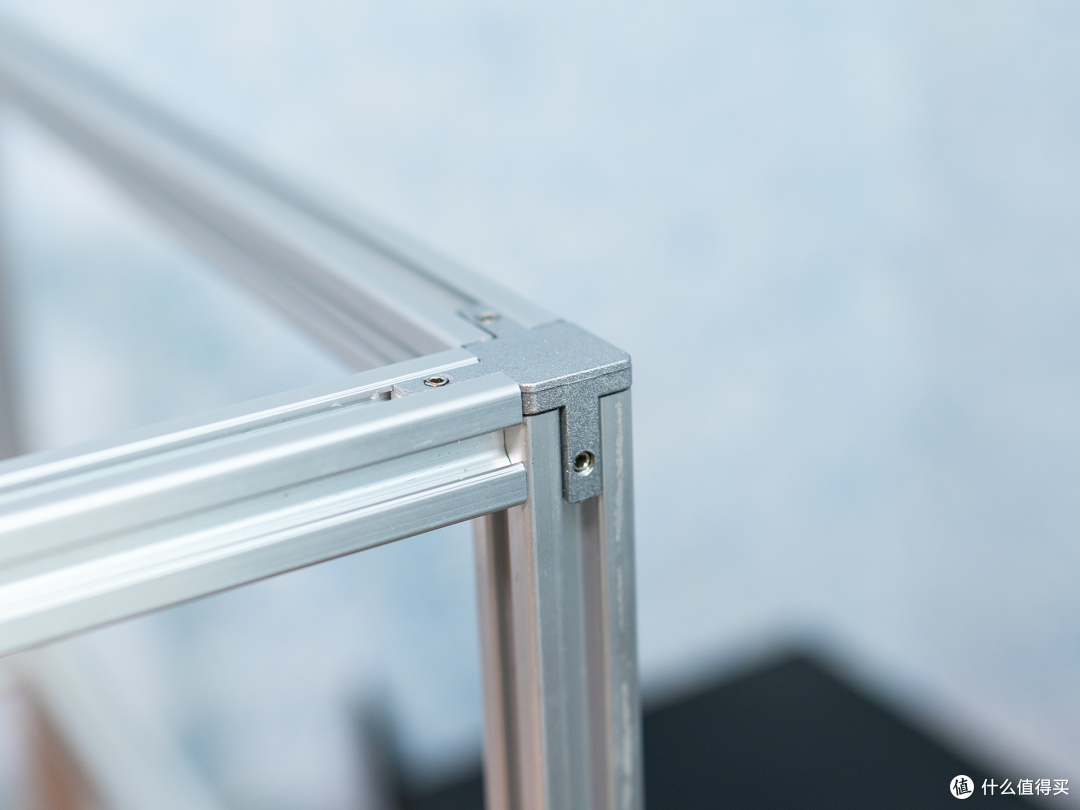

当时看到某书上好多博主都是用内置连接件组装铝型材家具，内置连接件看起来更美观，所以我也是头一回跟风了一把，后来才发现踩坑了。8个角用了8个铝三维连接件进行连接，每个件固定3根铝型材，用顶丝紧固。这个三维连接件价格是5套8.3元，买了10套一共16.6元。

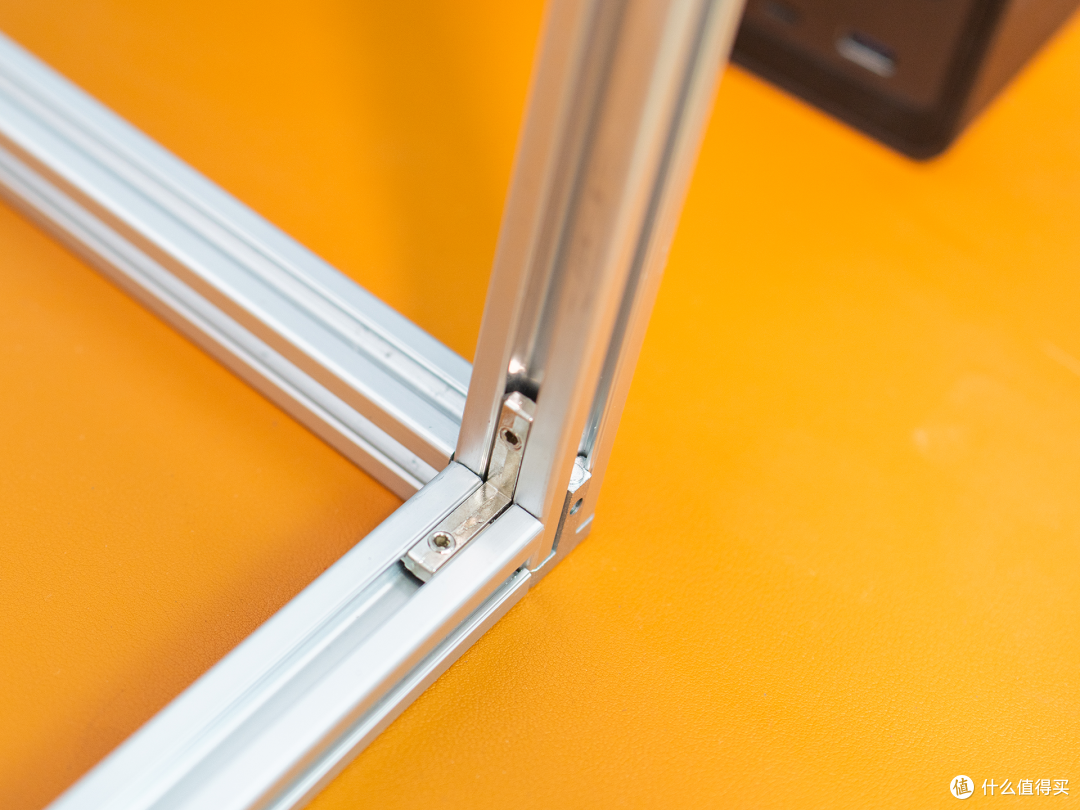

其他地方用了这种内置角槽件，也还是通过顶丝紧固。这个内置角槽价格是3.2元5套，也是买了10套6.4元。这种内置角槽件是锌合金的，时间长了会很脆，能不用就尽量别用。

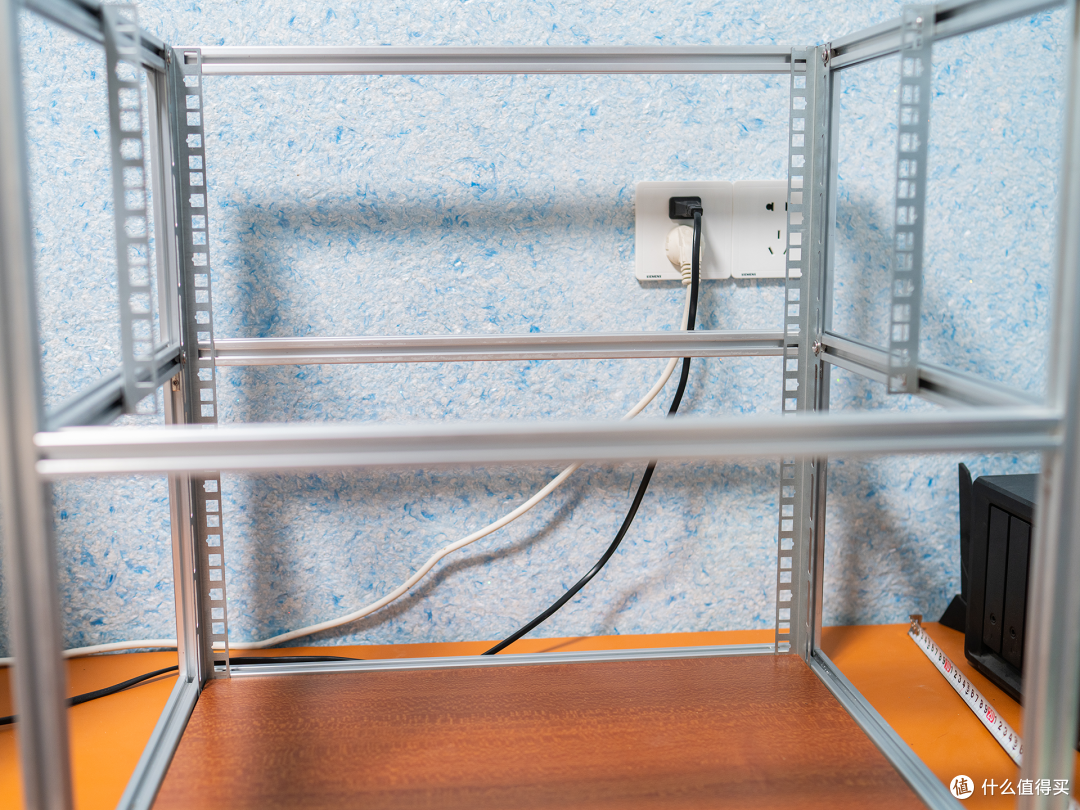

把之前那个12U网络机柜里的方孔立柱拆了下来，切成两条50cm的固定在机柜背面，中间位置装了两条25cm的，用铝型材专用的滑块/T型螺母固定在型材上。这个立柱比较厚，也可以单独买到。

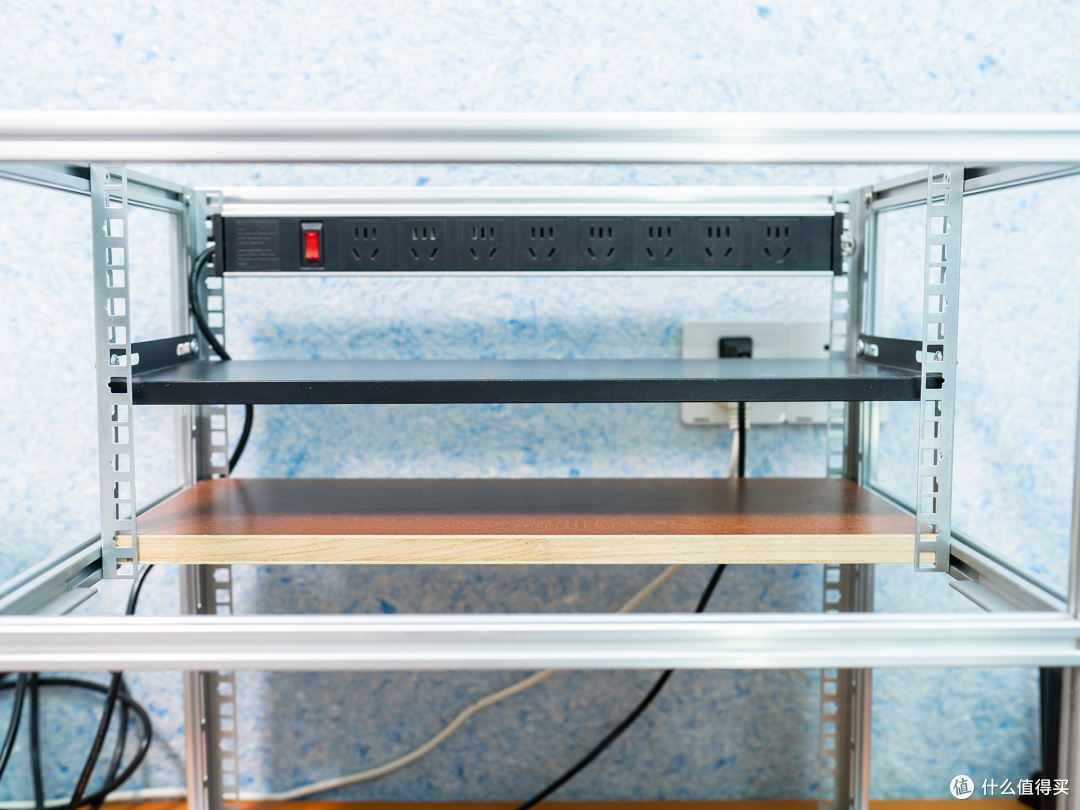

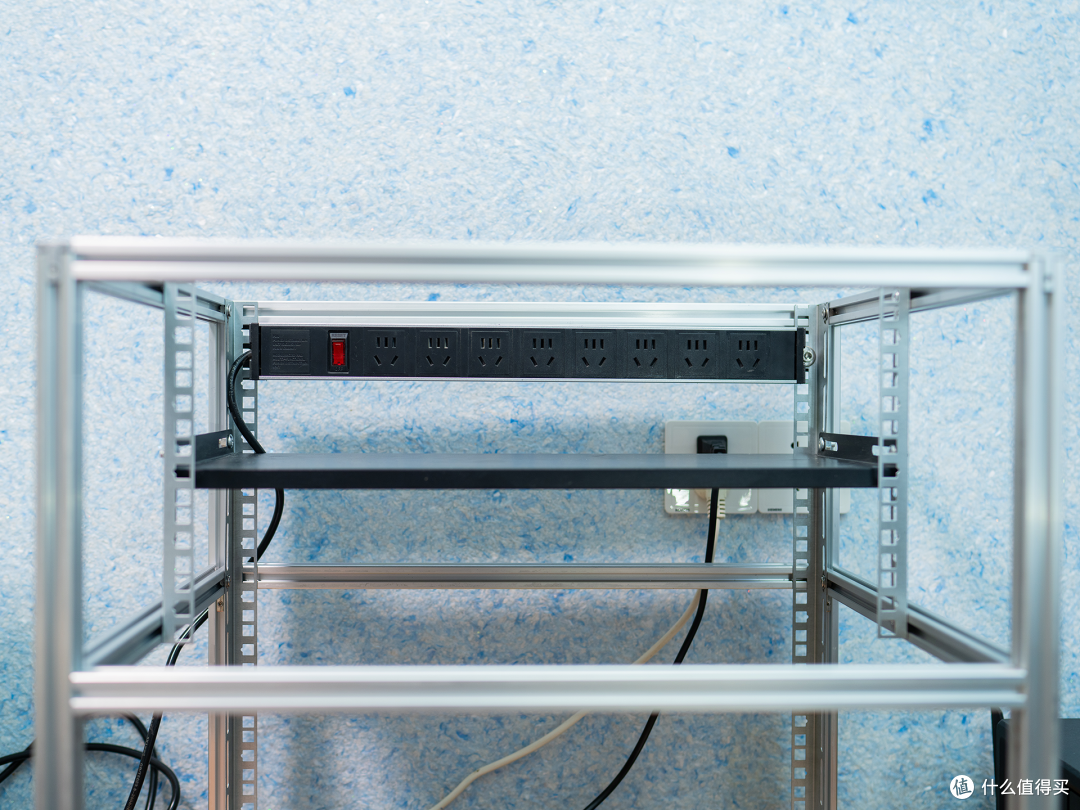

把之前的铝合金PDU插座装在机柜后方，尺寸刚刚好，装在最里面可以避免线和插头材挡住外边的设备。把网络机柜里的托盘也拆了下来安装在后方，用来放置交换机。

托盘下边切了一片木板用来放NAS的电源适配器，规格是长488mm、宽200mm。木板是做家具剩的边角料切的所有没有成本。我这里是利用边角料，你们做的时候上层可以用一片整板会更好。做纯金属机柜的话也可以不装这些木板，或用其他材料代替，或者把适配器放在NAS背后、侧面。

木板是放置在铝型材专用层板托上的，在铝型材槽里放上层板托，放上木板就行了，不需要用螺丝固定。层板托价格是200mm长4根8.5元，买了8根共17元，两边是我切短的避免浪费：

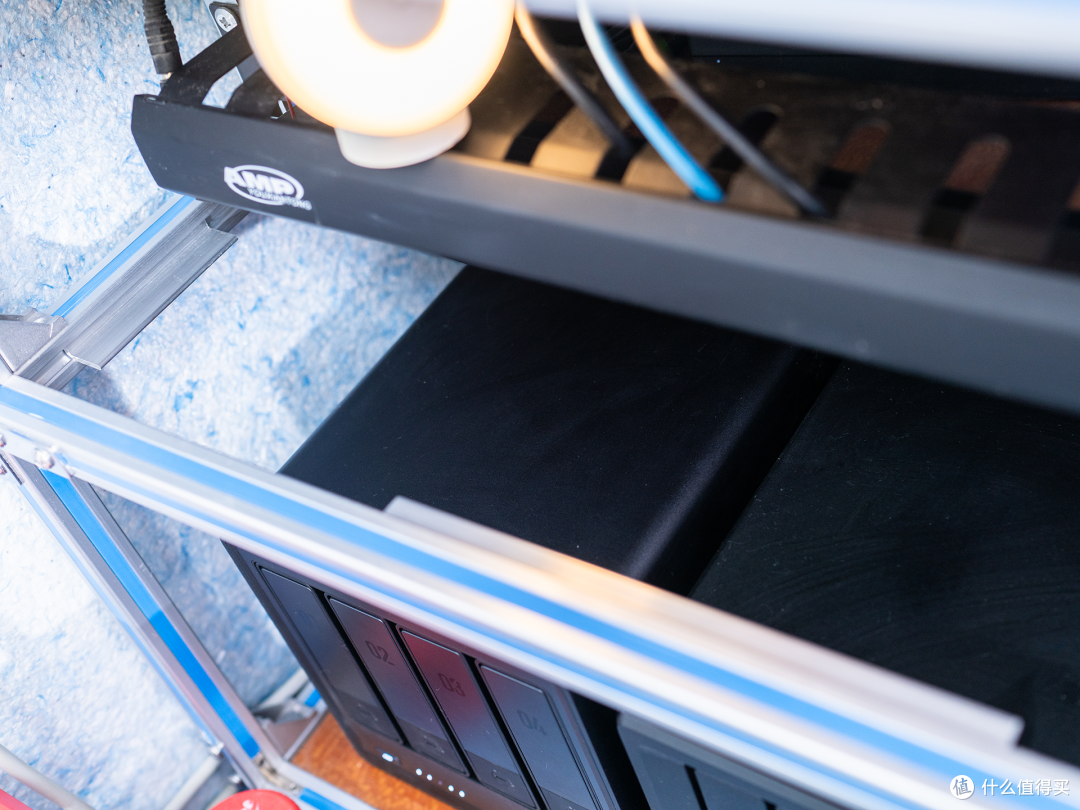

托盘前方装了个1U理线架，12.8元一个。用理线架看起来没有跳线那么规整美观大气，但网线直接从交换机连接到NAS是最稳定的，也可以降低不少成本。上层前边也切了块小木板用来放置一些小设备，2020层板托得搭配12mm厚的板材才能实现齐平效果，我的板子是18mm厚的所以看起来高出了一截，手上没有12mm板材就先暂时用着吧，不影响。底部切了一片488mm长、358mm宽的板子用来放置NAS：

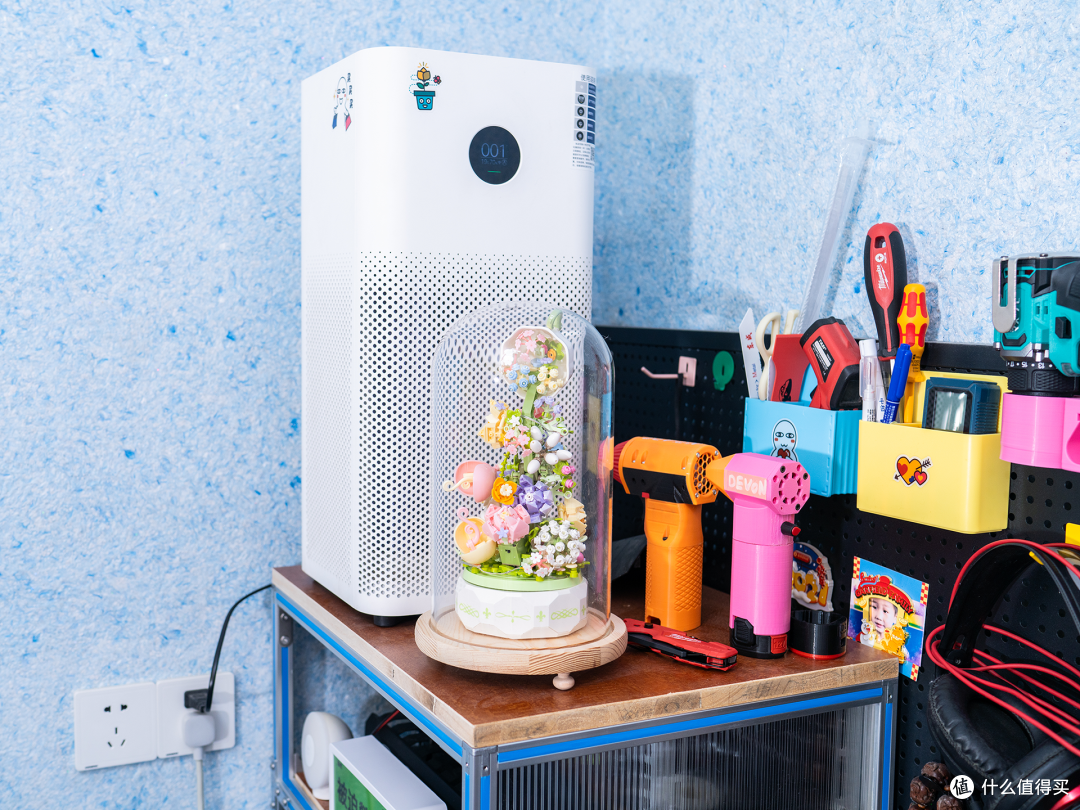

切了一片长530mm、宽400mm的板子放在机柜顶上做盖板，盖板是盖在外框而不是内嵌的，没有内嵌那么好看但承重力最强，平时我用来放空气净化器和其他物件。UPS电源太重了，就直接扔桌子底下放着了。

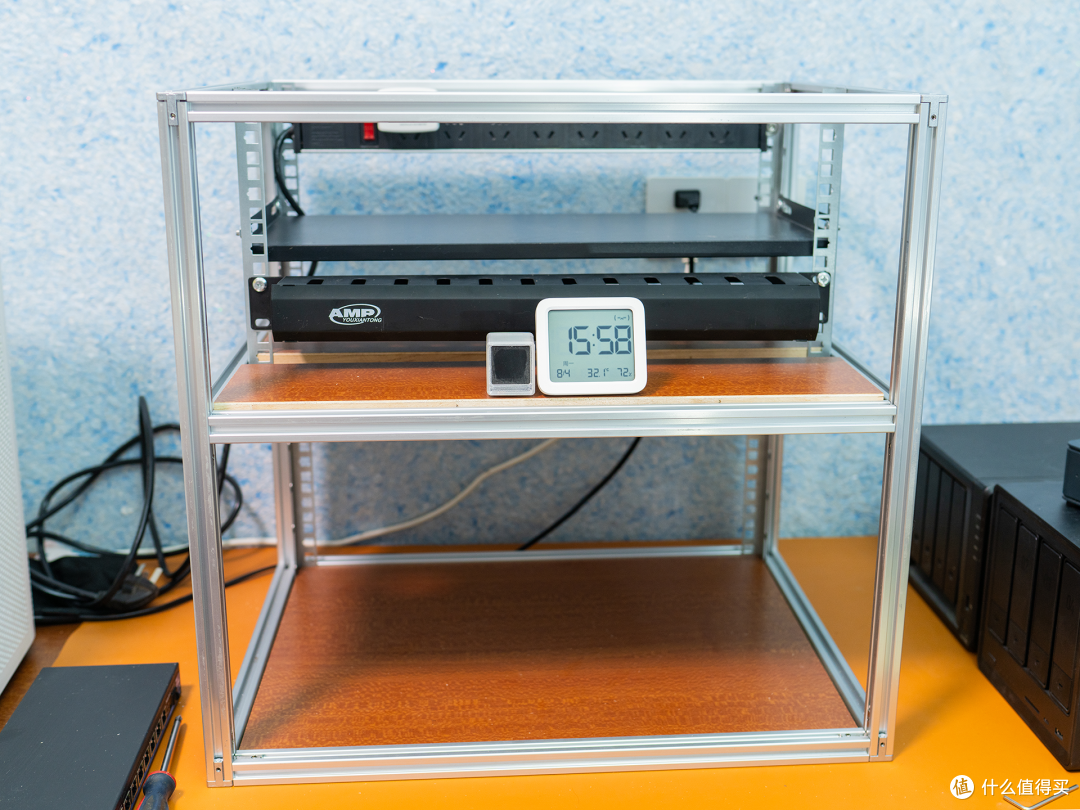

最终组装好的样子如图。之前提到用内置连接件踩坑了，是发现装好框架之后整体很晃，内置连接件基本没有任何紧固力，所以又买了20片3mm厚的L型连接板做紧固处理，价格是5元钱4个，花了25元，做紧固处理后就相当稳固了，纹丝不动。铝型材凹槽里是放入了蓝色的平封条，其实不装平封条更好看，我是看着还剩下一些平封条觉得扔了可惜就给安装上了。

这个机柜是开放式设计，散热性能更好，都不需要额外安装散热风扇了，当然你需要做成封闭式也很简单。我只给右侧装了两片5mm阳光板，卡在铝型材凹槽里就行了，这个阳光板是半透明的，可以避免平时看到里面的线。需要装侧板的话组装框架时就得卡进去。

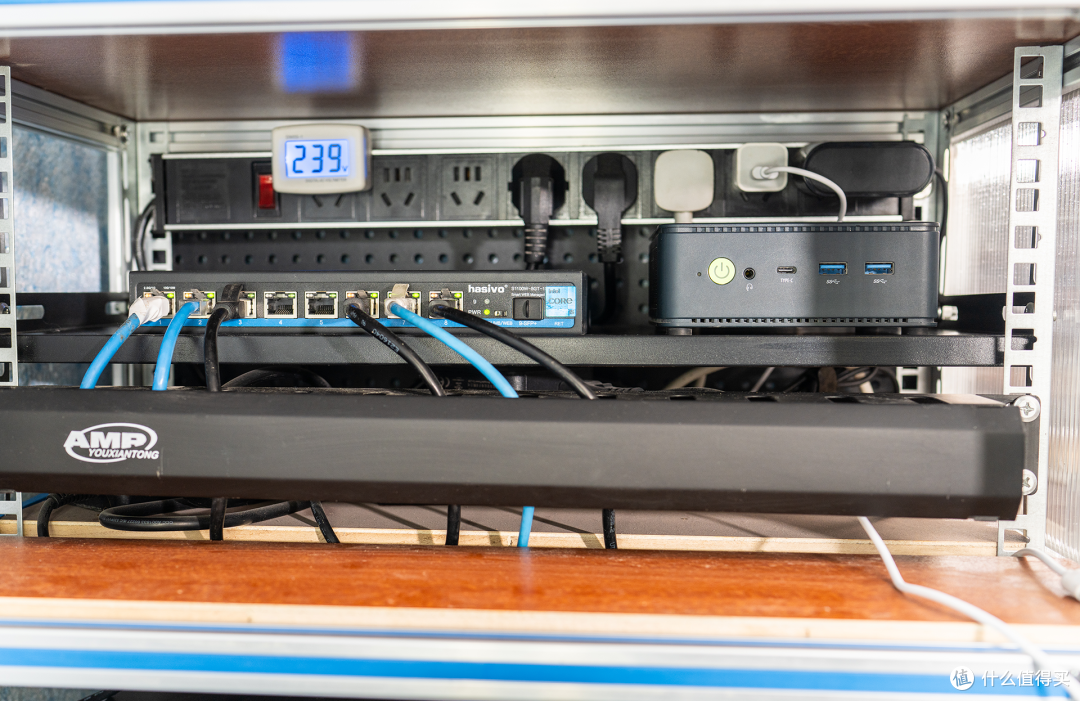

上层内部如图，这个设计比以前的成品机柜好多了，空间利用达到了最大化，设备和连线之间不互相影响。

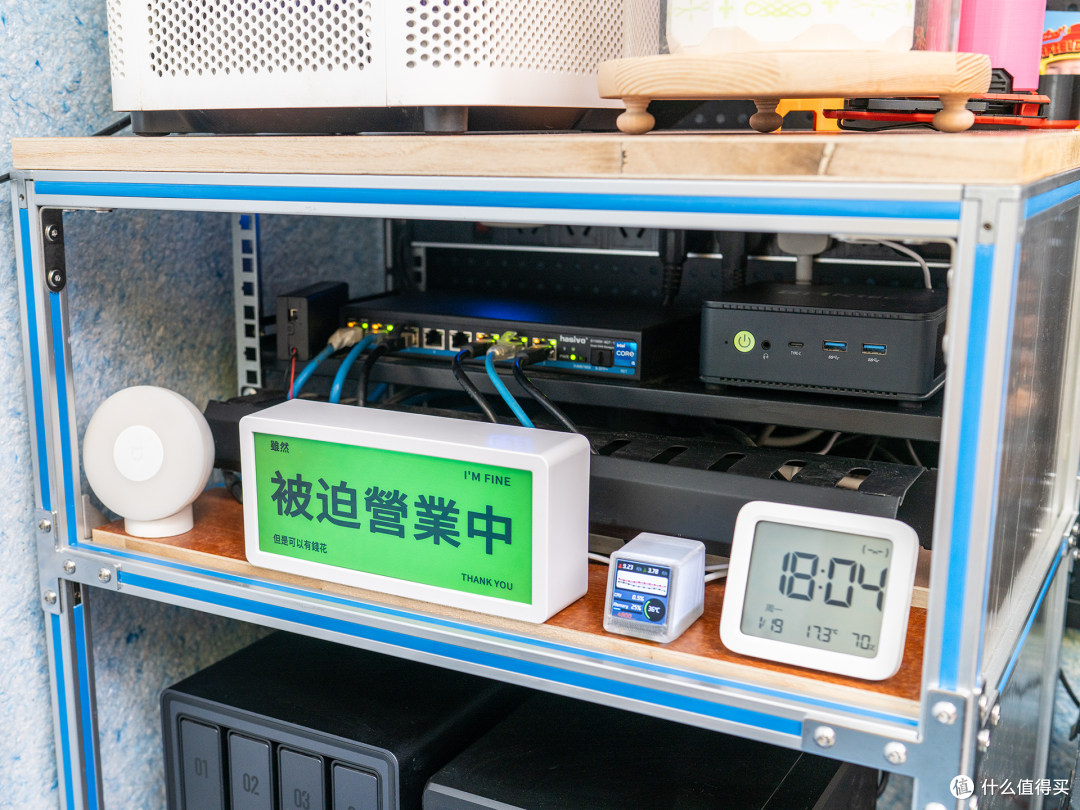

上层外边放了一些小物件，有小米智能夜灯、LED灯箱、SD2监视器、小米温度计，其实灯箱那是计划做一个液晶屏，屏的外壳还没设计好：

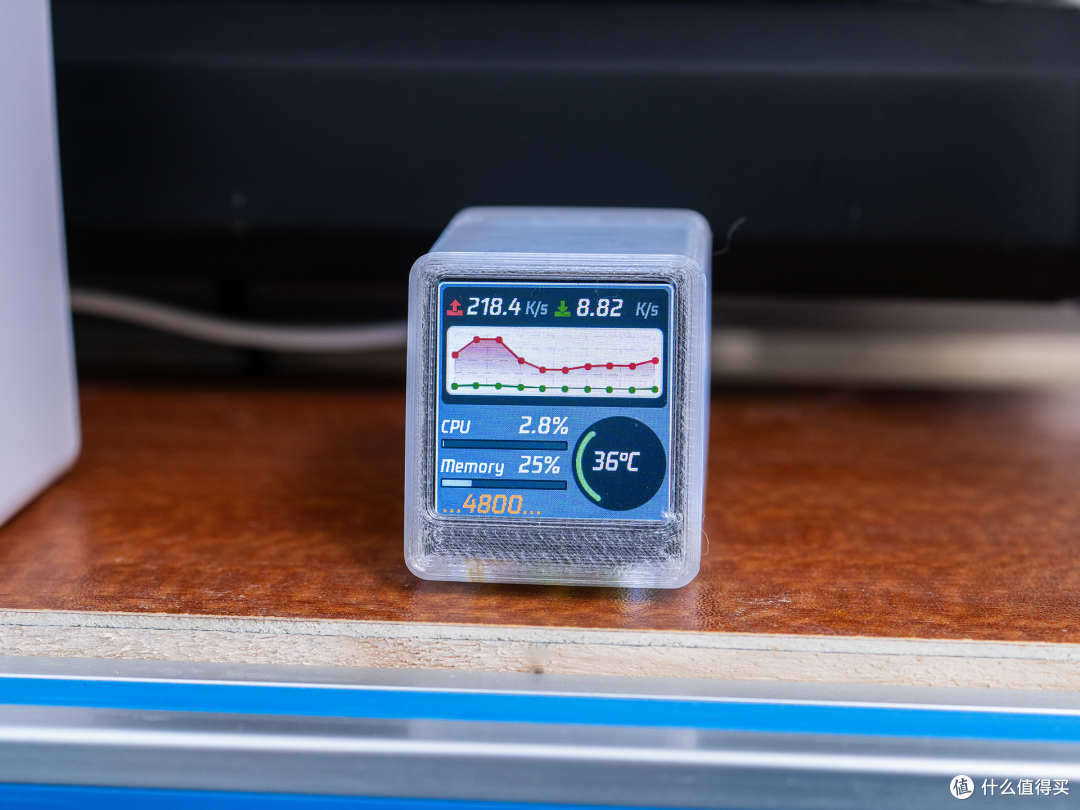

这个SD2小电视是用来监视NAS工作状态的，每30秒轮流切换两台NAS的状态，可以显示网络上下行速度、CPU和内存占用率以及温度，平时瞄一眼就知道了，不用开电脑/手机去看。原理是在群晖DS920+和绿联DXP4800里都装上NetDATA DOCKER，自己修改了一下SD2的代码，每30秒切换连接IP。

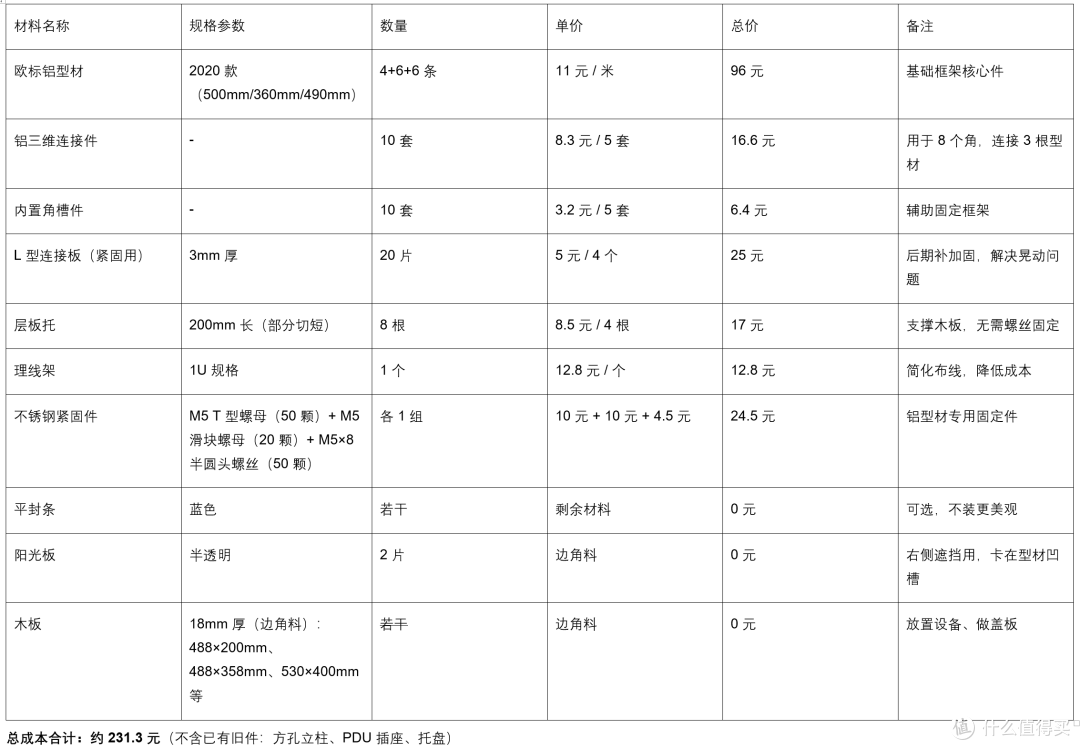

除了上面的材料外，还用到了欧标2020 M5T型不锈钢螺母50颗10元、M5 不锈钢滑块螺母20颗10元、M5*8半圆头不锈钢螺丝50颗4.5元。总成本和配件表：

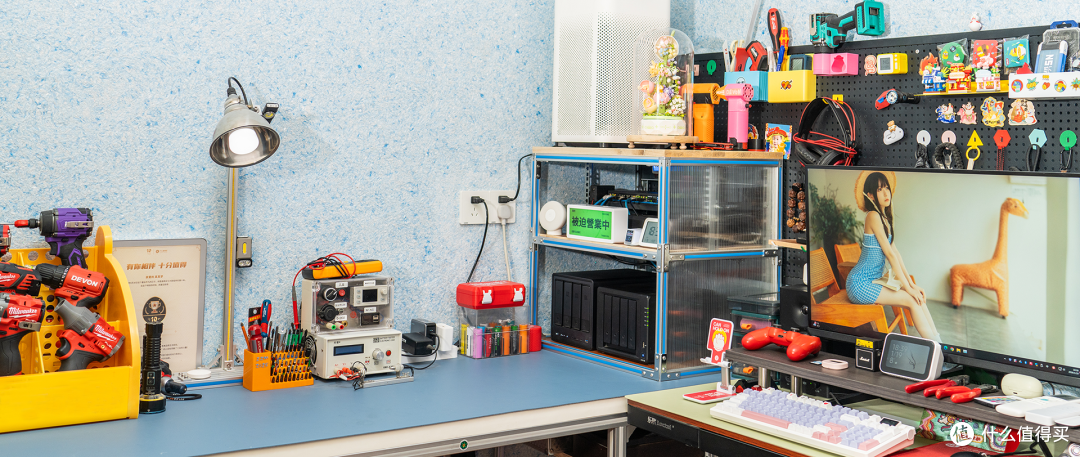

暂时算是完工了吧，反正铝型材扩展性很强，要改动也很简单。桌子整体如图，看上去特别凌乱，最主要的原因还是房间太小了。这个机柜看上去可能不是那么漂亮和高大上，反正一开始就是奔着实用的目的做的，就没考虑其他因素。总之我认为还是蛮实用的，解决了3台NAS的收纳问题，让线材没有那么凌乱，使用和管理更方便。
