老旧管线配套固态去耦合器安装改造方案

电气化铁路沿线老旧管线存在防腐层破损、管线老化、接地系统残缺、杂散电流腐蚀严重等问题，常规固态去耦合器安装难以适配老旧管线特性。本文针对老旧管线改造痛点，制定专项安装改造方案，兼顾排流效果、管线保护与施工可行性，延长老旧管线使用寿命。

一、老旧管线前期检测与评估

改造前开展全面检测评估，先用杂散电流检测仪、管道电位测试仪，检测管线腐蚀电位、交流干扰强度，确定腐蚀严重区域、排流薄弱点；再用防腐层检测仪，排查防腐层破损位置、破损面积，评估管线整体健康状况；同时探测老旧管线走向、埋深、接头位置，避免施工时损伤管线。

结合检测数据，评估老旧管线承载能力，确定固态去耦合器安装数量、点位、参数，避免因安装施工加剧管线老化、破损。对于腐蚀严重、存在泄漏风险的管线，先进行修补、加固，再开展排流改造。

二、安装点位与布线优化设计

安装点位优先选在防腐层破损点、管线接头、杂散电流集中区域，避开管线薄弱段、腐蚀穿孔处，采用分散式安装，单台设备覆盖范围不宜过大，降低单台设备故障对整体排流系统的影响。布线时避开老旧管线破损部位，采用架空或浅埋方式，减少开挖对管线的扰动；连接电缆选用柔性铜芯电缆，避免硬拉硬拽损伤管线接头。

老旧管线周边地下管线复杂，开挖前精准探测，采用人工开挖替代机械开挖，设备坑、接地坑尺寸适当缩小，坑壁加固支护，防止坍塌损伤老旧管线。

三、接地系统改造与适配施工

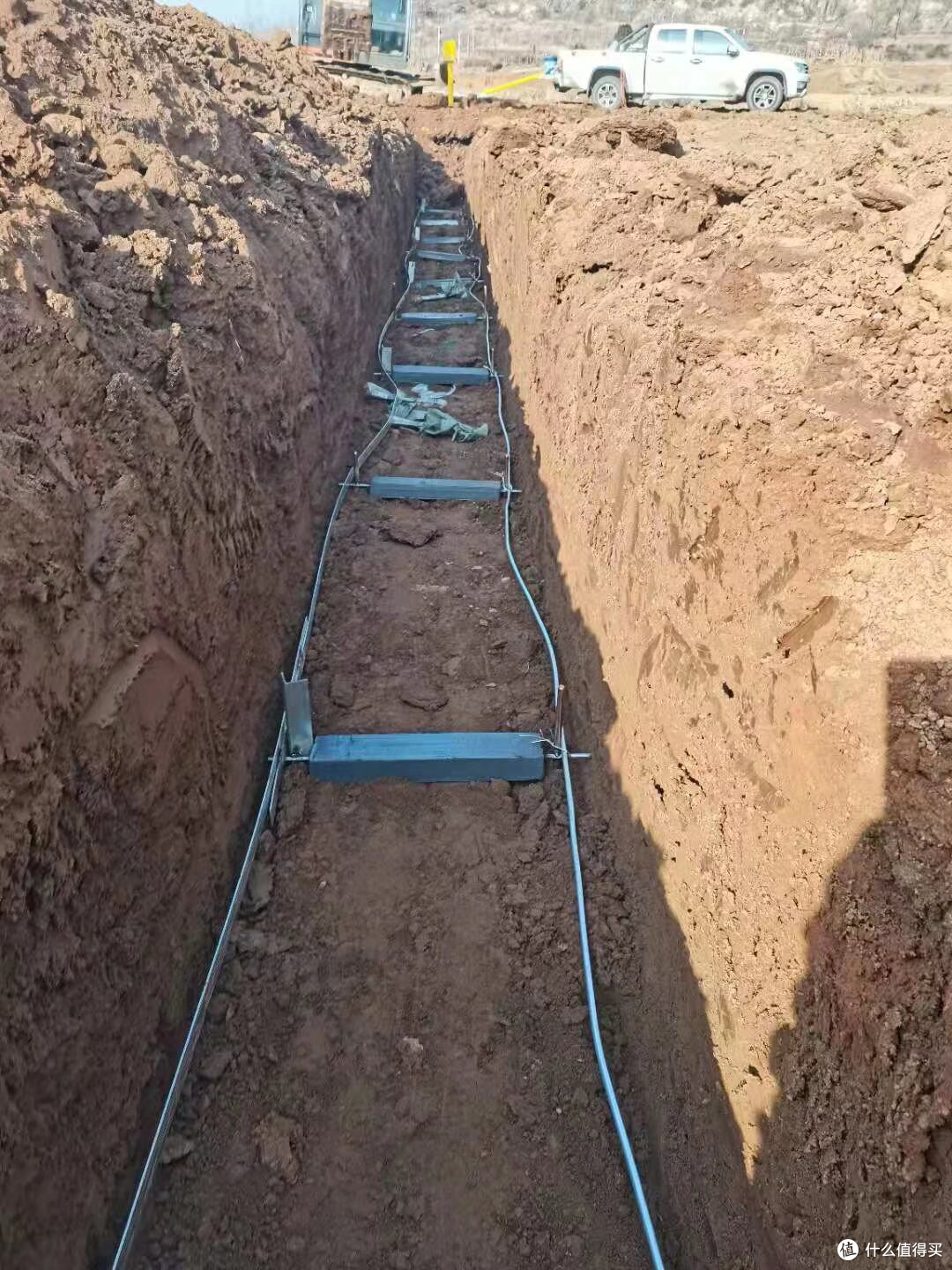

老旧管线原有接地系统大多残缺、电阻超标，需新建独立接地网，严禁沿用老旧接地极。接地极选用耐腐蚀材质，埋深≥2.5m，与老旧管线间距≥3m，避免开挖接地坑时损伤管线；降阻剂选用柔性材质，减少对管线周边土壤的扰动，防止管线沉降。

若老旧管线周边无充足接地空间，采用水平接地网+深井接地结合方式，缩小接地占地面积；接地引线与老旧管线保持安全距离，采用绝缘穿管敷设，避免金属接触引发电化学腐蚀。

四、接线防护与调试整改

老旧管线表面锈蚀严重，接线前需精细打磨，清除锈迹、防腐层残渣，涂抹防腐导电脂，增强接头导电性与耐腐蚀性；压接接头后多层密封防护，防止潮气侵入加剧管线接头腐蚀。设备固定采用轻量化支架，避免重压老旧管线，支架与管线之间加装绝缘垫片，防止电接触腐蚀。

调试时缓慢升压，逐步检测排流效果，避免瞬间电流冲击损坏老旧管线；重点监测管线电位变化，确保阴极保护电位处于安全范围，防止过保护加剧管线老化。整改完成后，建立老旧管线排流改造台账，定期检测管线腐蚀状况、设备运行状态，及时调整排流参数，适配老旧管线老化进程，实现长效防护。
